本星期的习作是先前说过要做的最小型的矿机.
看看可否把所有组件放进一个20毫米直径的压电蜂嗚器內, 只引出天地线便可收听.
要用到这些组件. 还未缺定用那个可变电容.最后的那个最小, 肯定可以收在蜂嗚器內,但旋转时电容量匆大匆小,什不穏定.

哦，我的上帝!
把小线圈从中周线架拆出时弄断了.
又要找另一个中周拆了.....
 |
本帖最后由 cheungbx 于 2014-8-8 23:34 编辑
测试线路中. 试了手上有的二极管:1N34A, 1SS106, BAT85.
还是BAT85 比较匹配约10K 欧的压电片.
  |
还未完成, 设想的最后成品可能会是这样.
但希望可把可变收入耳塞內, 只凸出旋纽.
但不易做到.
    |
本帖最后由 cheungbx 于 2014-8-9 19:30 编辑
卖了个新的压电蜂鸣器 (7港元) 拆开后发现已有可用的组件:
贴片200K 及5K 电阻, 不知名的贴片二极管, 和50mH 的工字电感.

拆了电感的线去重绕一个500uH 双回路有抽头的线圈, 不知多少圈才可.

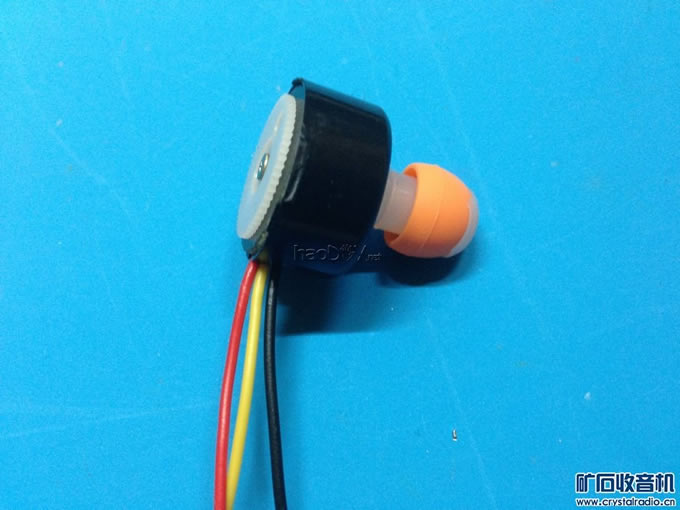

找来助听器耳机上的胶粒和胶管子. 用502 固字在压电蜂鸣器上便成了耳塞.
  |
 楼主 | 发表于 2014-8-9 23:14:45 | 只看该作者
本帖最后由 cheungbx 于 2014-8-10 14:31 编辑
cheungbx 发表于 2014-8-10 11:15

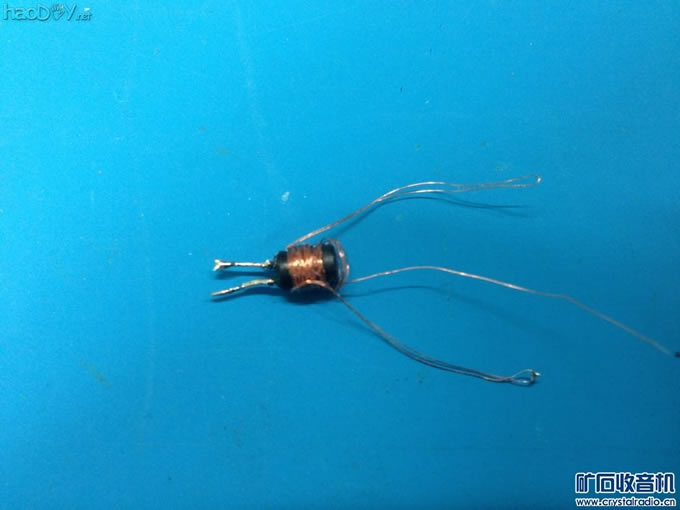

还在繞线圈。原來在电感上的0.04 漆包线很幼。換成0．1的。希望效果好些。

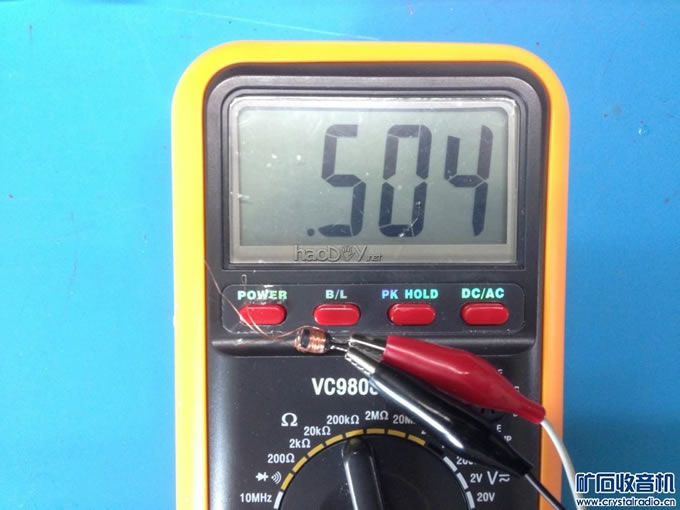

因磁芯小，绕了160圈左右才到50 ...

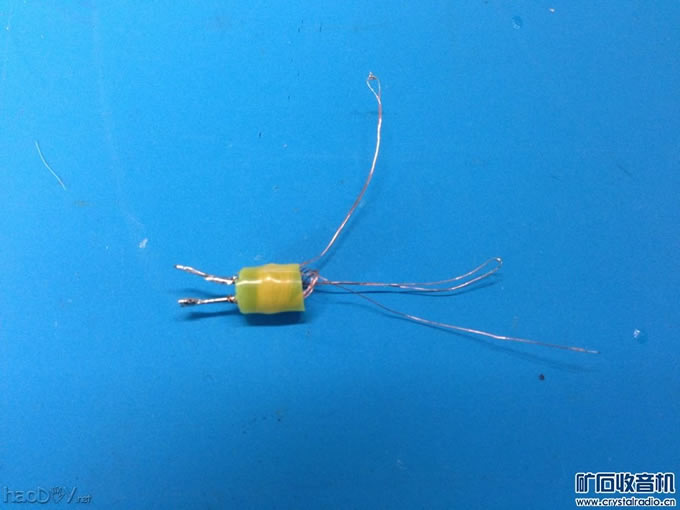

终于绕好. 用吸管套着
   |
本帖最后由 cheungbx 于 2014-8-10 22:56 编辑
又改了线路, 加了天2, 当在街上同时可增加灵敏度.
初步测试有结果了.
不用天调, 把天1 直接接上15米渔杆天线, 及自来水管地线.
收到3个本地电台,两强台很响很清昕, 一弱台在最低端小声但清昕.
高端有另一个台收不到, 估计是线圈绕多了, 电感过大 . 明天拆卄圈再试.
不接长天线, 把天2 碰到铝窗, 手按地线, 收到两个本地强台, 声小, 但清昕
能用这样小的耳塞矿石收音机, 只接天地线就可收听, 感觉很爽.
以后去外遊只需带这小耳塞矿石收音机, 和小夾子把它夾到铝窗, 手按地线就可收听. |
