从许老师处团购套件，参考梁老师首发Q安装经验，经历若干天的手工作业，终于完成了数字Q表的整体装修。 装修 IMG_6108.jpg (75.81 KB, 下载次数: 14) IMG_6107.jpg (85.82 KB, 下载次数: 15) 机箱是从8～15厘米3挡可调的，我用15厘米高度，282315厘米（外型
从许老师处团购套件，参考梁老师首发Q安装经验，经历若干天的手工作业，终于完成了数字Q表的整体装修。
装修





装修数字Q表完成





装修数字Q表完成

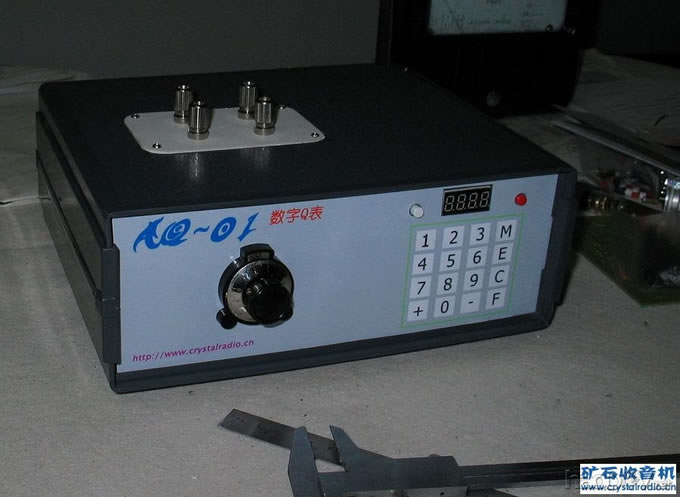

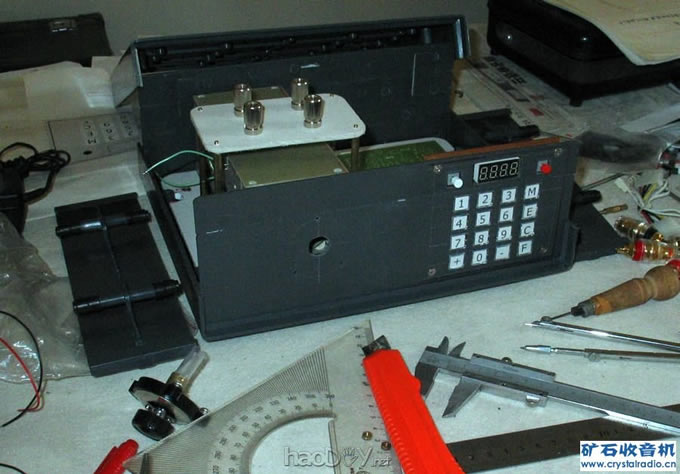

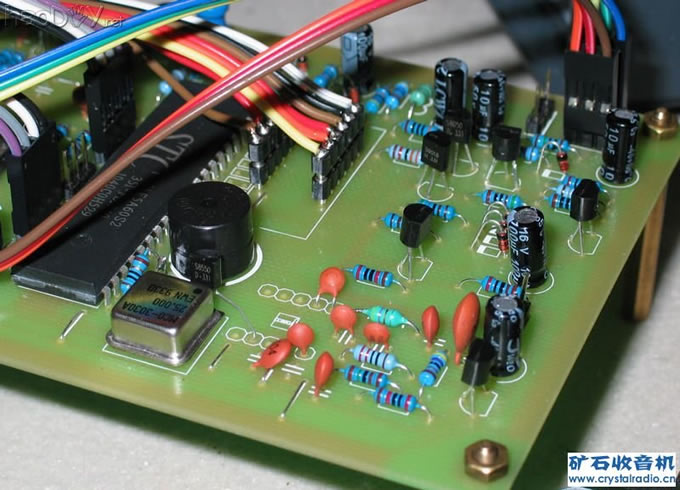

机箱是从8～15厘米3挡可调的，我用15厘米高度，28×23×15厘米（外型尺寸）。数字Q表主板精致，主要考虑可变电容的大小确定机箱尺寸。

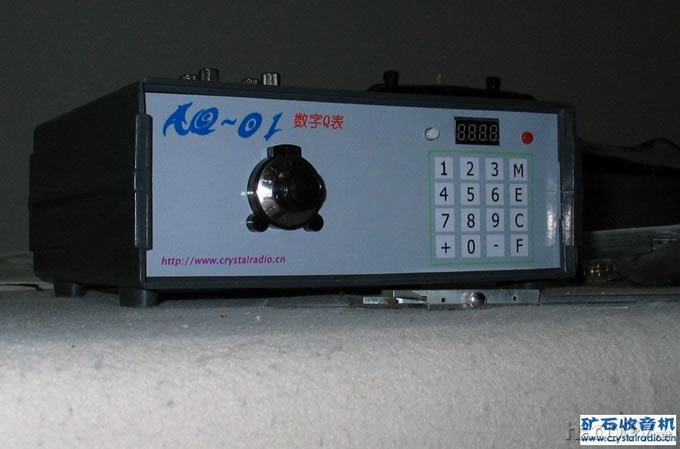

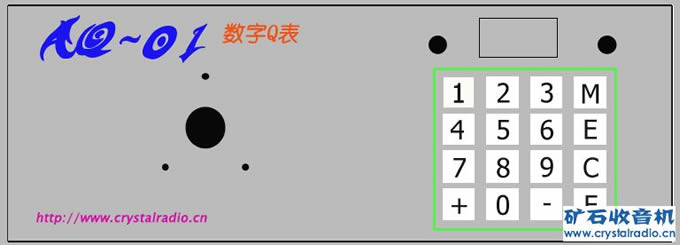

前面板是插板，26.5×9.35厘米。表盘装饰用Photoshop制作，彩色喷绘，覆膜，用双面胶粘附在前面板上。

[ 本帖最后由 qg2007 于 2010-12-22 15:27 编辑 ]





装修数字Q表完成

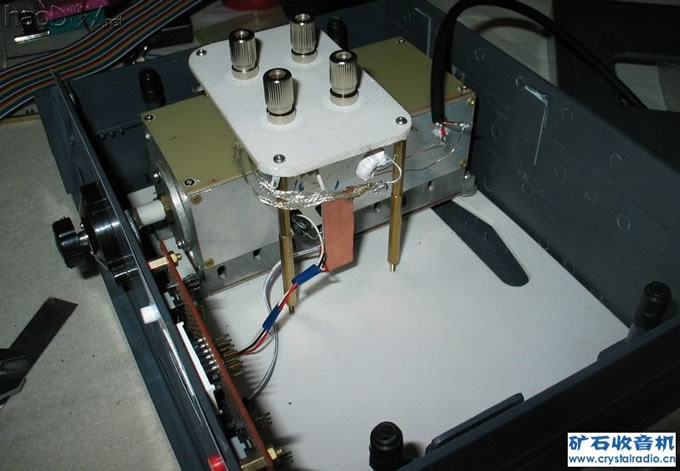

可变电容是溜达兄支援的装修数字Q表完成 。总装底板、接线柱盘用的是塑料菜板，放在线圈下面实测不减Q。

装修数字Q表完成

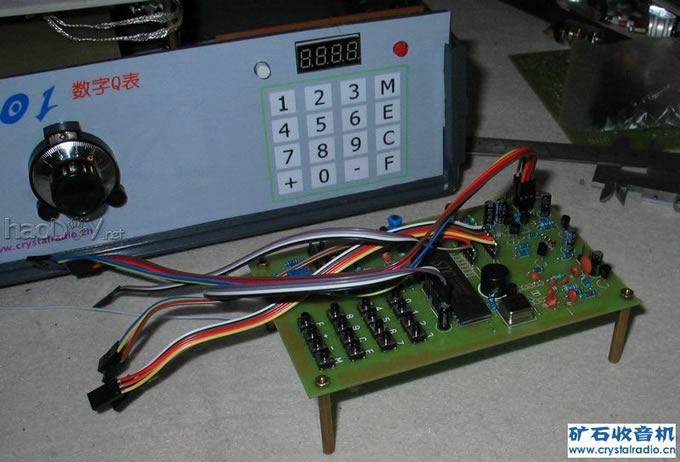

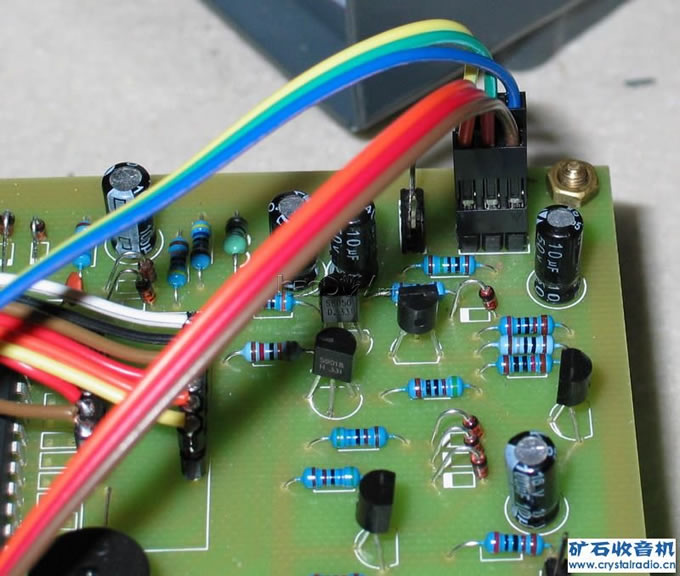

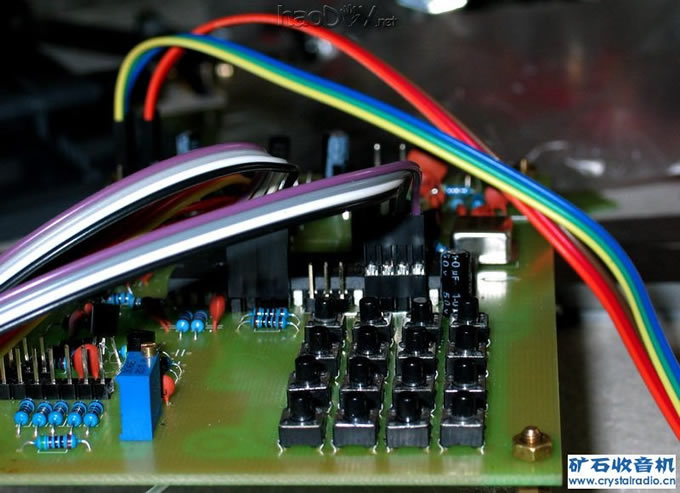

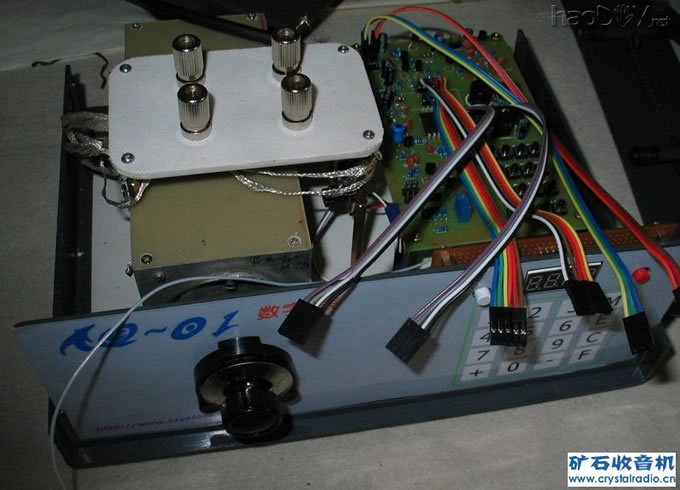

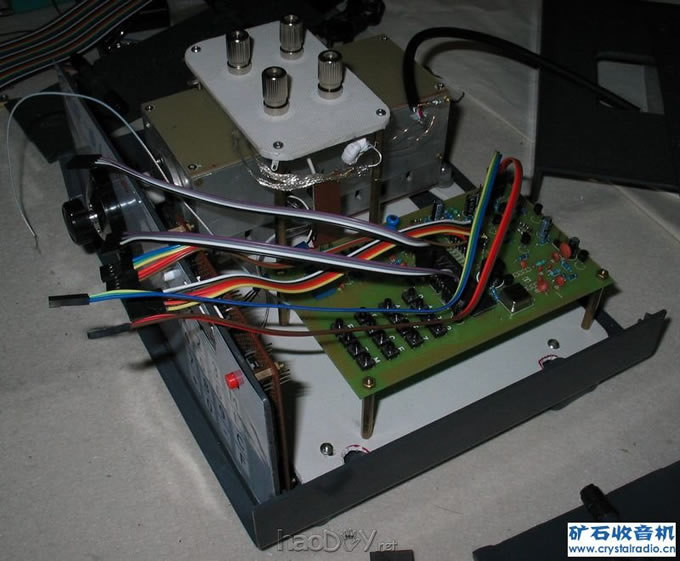

Q表主板用立柱架高3.5厘米，所有线都用插接引出，有些关键接头，待整体统调完毕后焊接。

装修数字Q表完成





装修数字Q表完成





装修数字Q表完成
装修数字Q表完成
电源开关引出线

装修数字Q表完成

显示板引出线

装修数字Q表完成




装修数字Q表完成

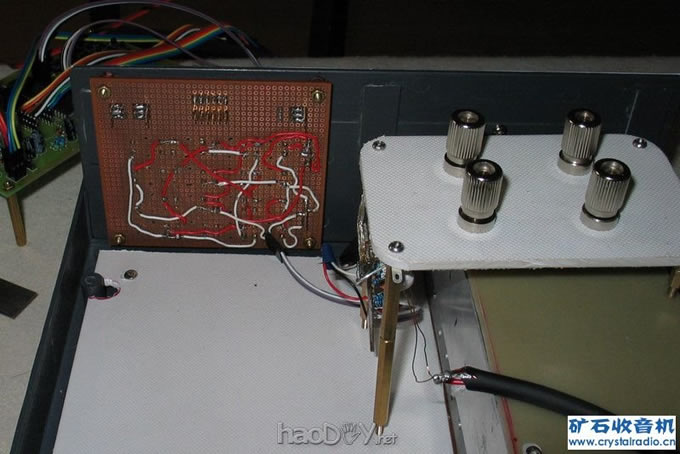

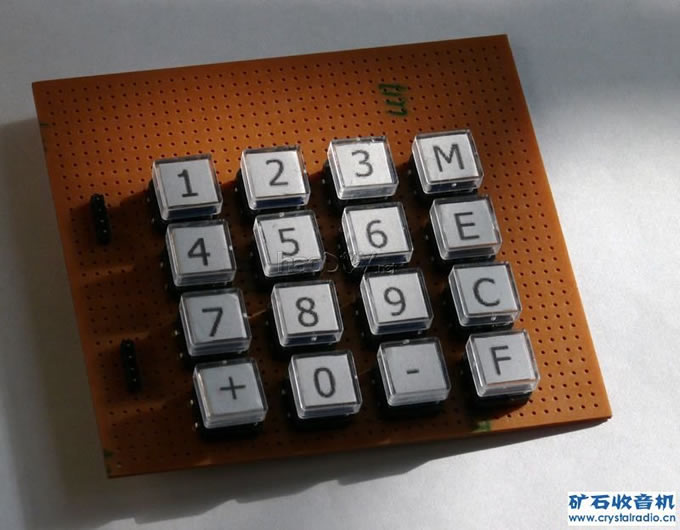

键盘引出板用洞洞板制作，上面组合显示板、1:5开关、电源开关。

键盘按常规键盘数字键位排列，因此做了XY重新连线。就是好看一些，实际使用并不方便，比如Q表原键盘0、1键在一起，方便比值Q与3DB Q显示转换；原键盘的7和E键在一起，方便扫频选择。许老师的设计思路已经体现在原Q表键盘上，建议大家不用改键位，改起来也很麻烦。

引出键盘用大号键开关，加方字帽，面板开孔使键高于面板0.5毫米。覆上薄膜键盘表，可以直接按。所以这点费劲多出功，直接买外接键盘即可，Q友们千万不要像我费劲折腾。

[ 本帖最后由 qg2007 于 2010-12-22 17:01 编辑 ]





装修数字Q表完成
