如上图(这只是一个示意图，完全不考虑精确性)，假设我们想收听的频率是657Khz，那么这个滤波器的输出就应该滤掉比657KHz高以及比657KHz低的所有讯号，只留下所需要的讯号。在滤波器的数据之中，我们如果想知道它准确的滤波频率，通常都是以”讯号量衰减至-3dB时的频率”为准，此频率就称为-3dB频率(或称为半功率频率)。
(注：电压增益值dB的计算公式=20 log (Vo/Vi)，也就是当衰减量为-3dB时，电压衰减为0.7倍左右，此增益计算方法无论在衰减或是放大器都是相同的，只是结果有正负号的差别。)
那么，要如何以电路做到这个带通滤波器呢？在图一的电路图中，用的是以下的方式：

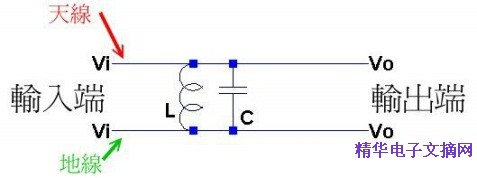

此收音机所使用的选频电路。
这个滤波的电路是最早被运用在收音机中的。它的效果并不好，但是却非常的简单。图中L是电感，C是电容。电感的特性是可以让低频通过，留下高频。而电容的特性刚好相反，可以让高频通过，但是会留下低频。将此两种特性的电感以及电容并联，如图所示，在输入端接天线以及地线，则由空气中而来的无线电波会进入此电路中。大部分的低频经由电感流入接地，大部分的高频也经过电容流入接地。
然而，此图中的零件数值都是固定的，当我们想要更换不同的接收频率时，无法调整。如果想要随心所欲的调整接收频率，则图中的电感或电容必须要是可以调整其电容或电感量的。最早期的矿石收音机所使用的是可变电感，因为可变电感可以自己制作，成本较低，但后来所有的收音机都改为可变电容，可省去制作的麻烦，图一中的电路就是使用可变电容。在收听时只要调整可变电容的数值，就可以改变滤波器输出端的频率了。
电感得自己动手绕
在经过选频以后的无线电波，已经是比较单纯，特定频率的讯号了。如图三，此时即需要做检波的动作。检波最简单的方法，就是经过二极体做半波整流，滤掉其中半个周期的讯号，成为有脉动的直流讯号。因为此处的讯号无论电压电流都非常的小，所以必须采用非常灵敏的二极体。在此选用1N60这个检波专用的二极体。这种二极体在数十年前刚出现时价格非常的惊人，但是随着半导体技术的进步，目前的价格大概是一支NT.2元左右，超级的便宜。经过检波的讯号，已经可以直接接往耳机了收听了。因为耳机本身有电感量存在，所以即使还有高频载波存在，也无法进入耳机。
非常简单的电路，在稍微看懂以后就可以开始动手了。第一个头痛的问题就是电感了….。在以前，许多的电子材料行有贩售专门给AM收音机使用的天线线圈电感，但是现在去哪里找呢？所以只好自己来绕制这个电感。电感中心使用直径约1.5吋的圆管，无论是纸管，塑胶管都可以。我使用的是垃圾袋中间的圆管。将圆管切到适当的长度，并且以28号漆包线在上面紧密整齐的缠绕100~110圈：

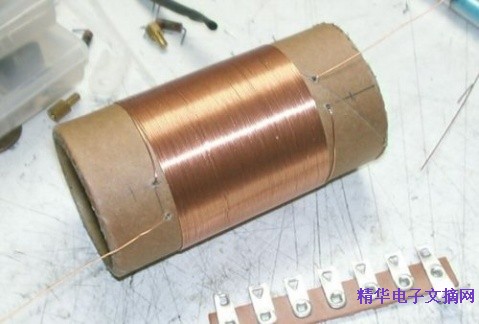

线圈要紧密，并且依照同一个方向缠绕。
接着，在纸管两端装上两个L型金属片，将漆包线末端的漆刮除，焊接固定在上面。并且滴一点蜡烛的蜡油在线圈的两端，以避免松脱。

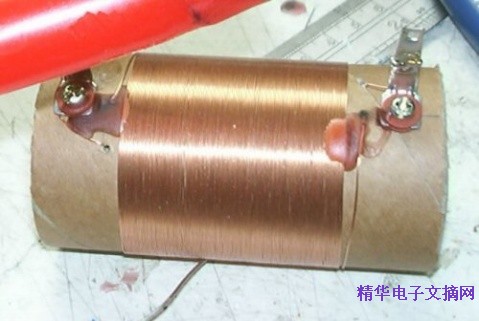

以蜡油固定。
电感制作完成，就来考虑电容了。可变电容这个零件在现在是越来越少见了。现在一般电子材料行有可能买的到的可变电容，大概是这样子的：

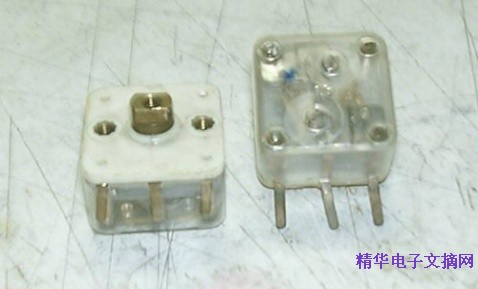

现在较容易买到的可变电容。
这种可变电容所使用的介质是云母片或塑胶片，体积相当的小。本电路中可变电容的电容量最大应该要有360pF以上，如果不确定自己买到的可变电容容量，可以用电容表测量。如容量不足可以将一个以上的可变电容器并联使用。如果您比较讲究一些，那么可以试着寻找较古老的一种可变电容，其金属片之间直接用空气当作介质，故体积较大，金属片也较多：
