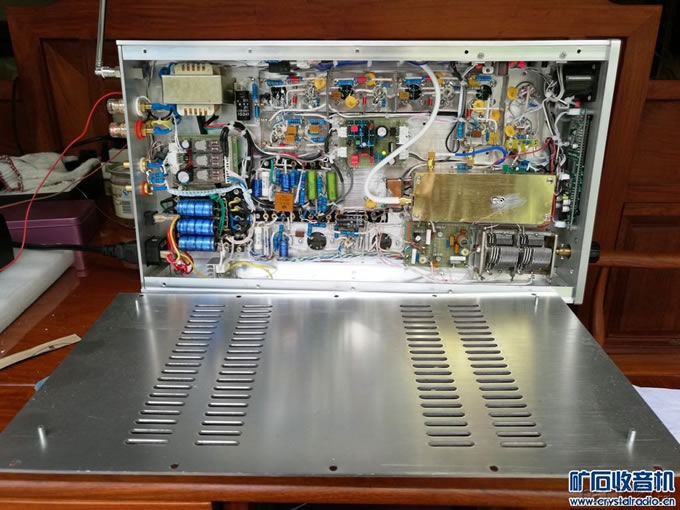

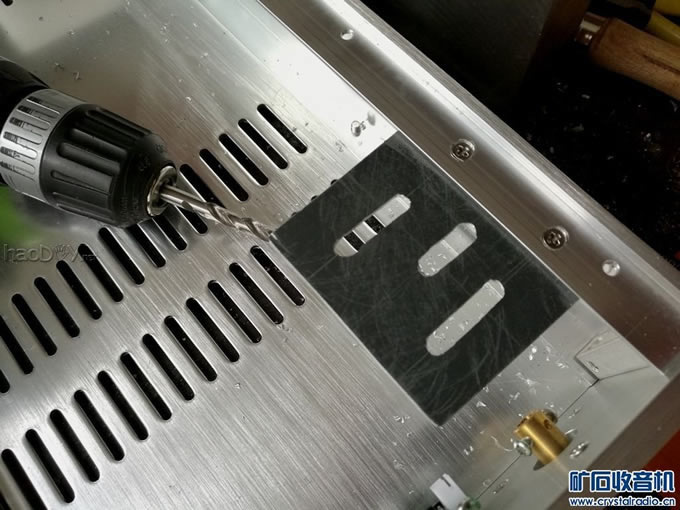

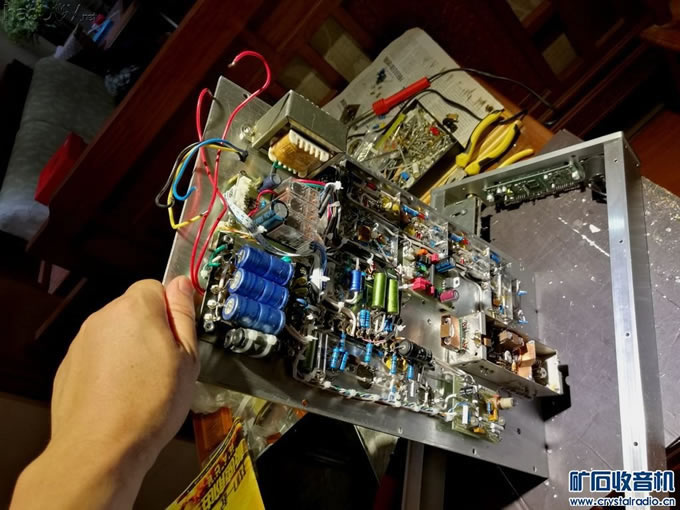

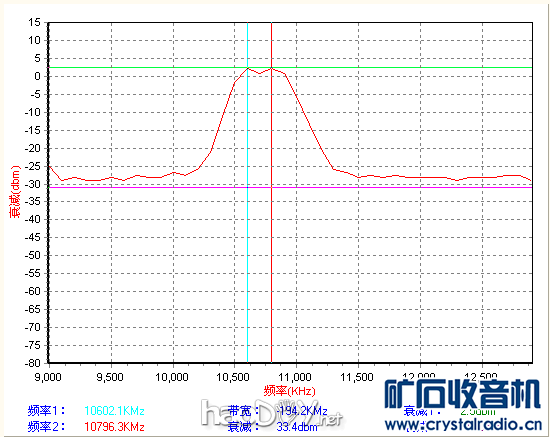

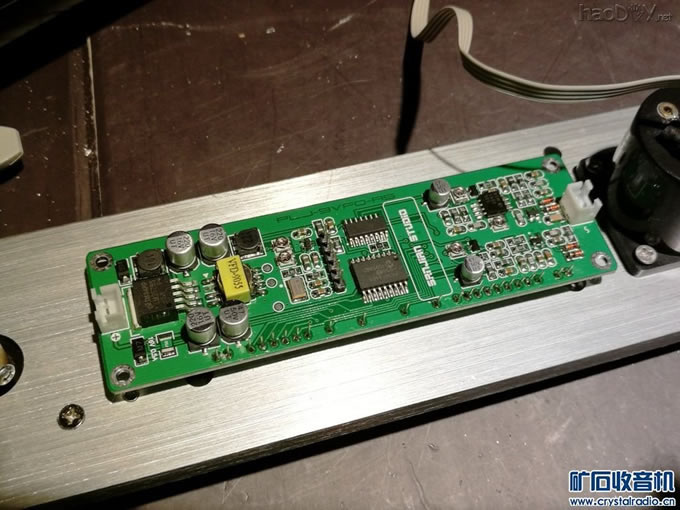

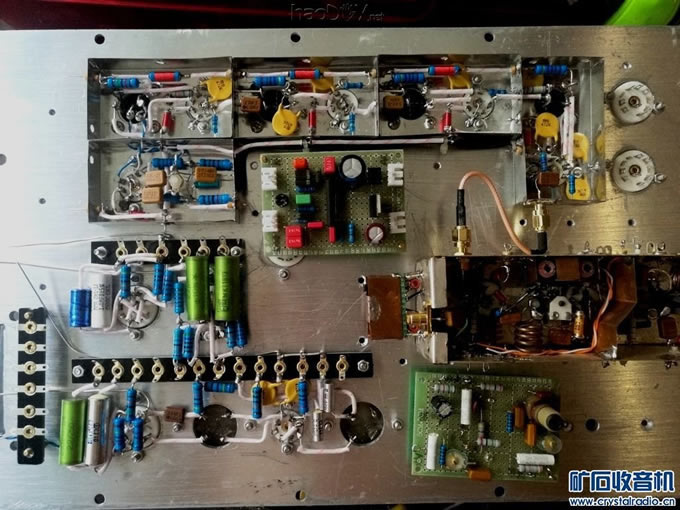

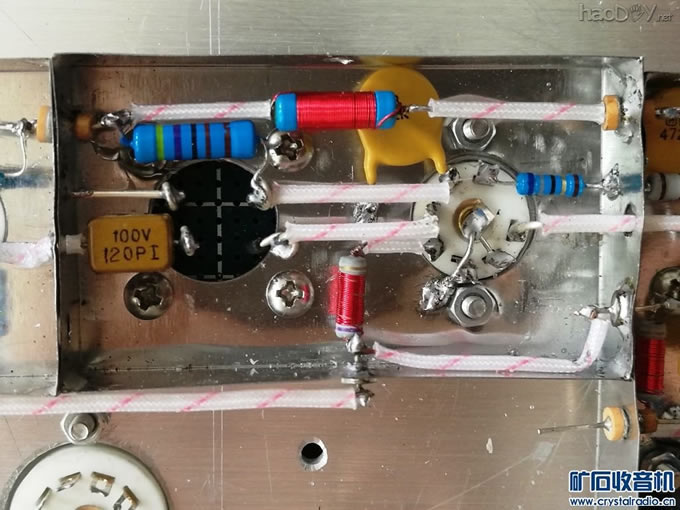

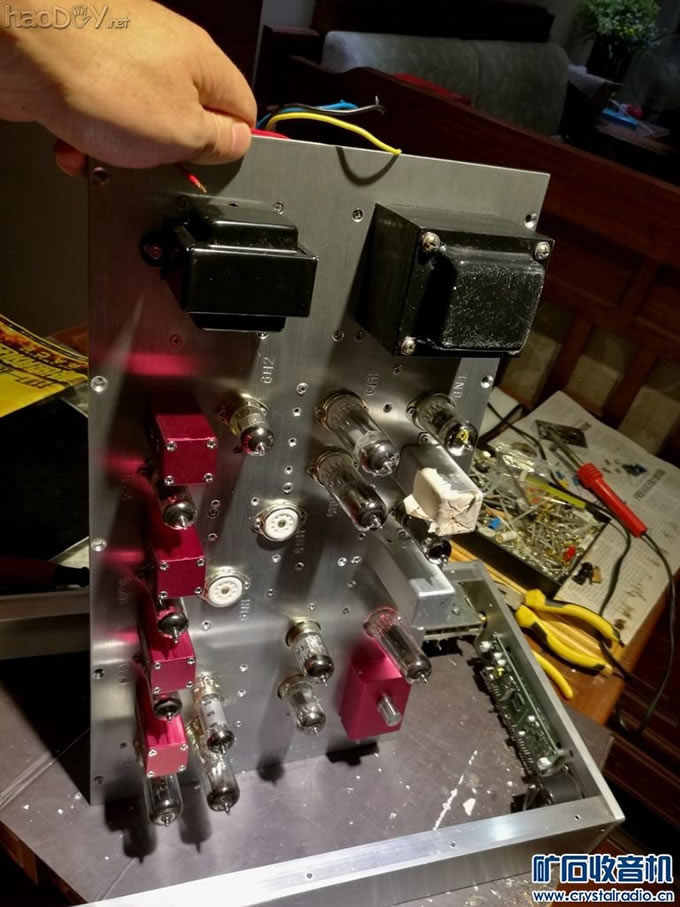

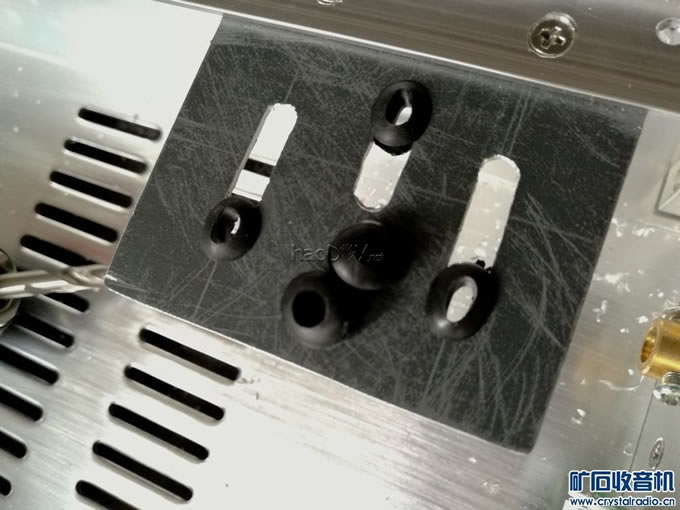

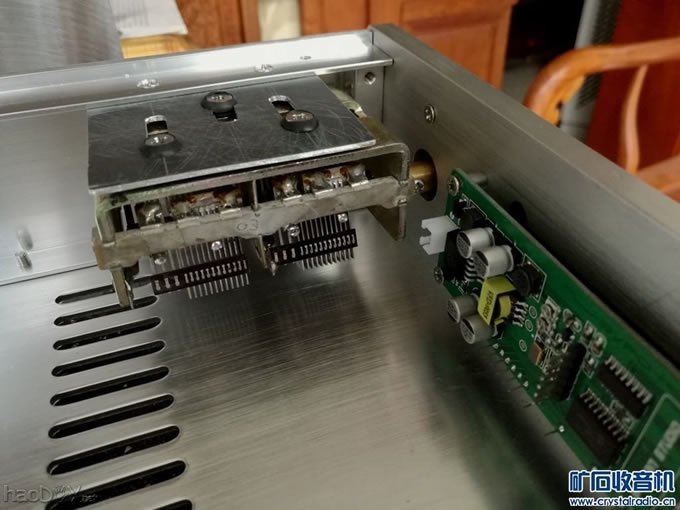

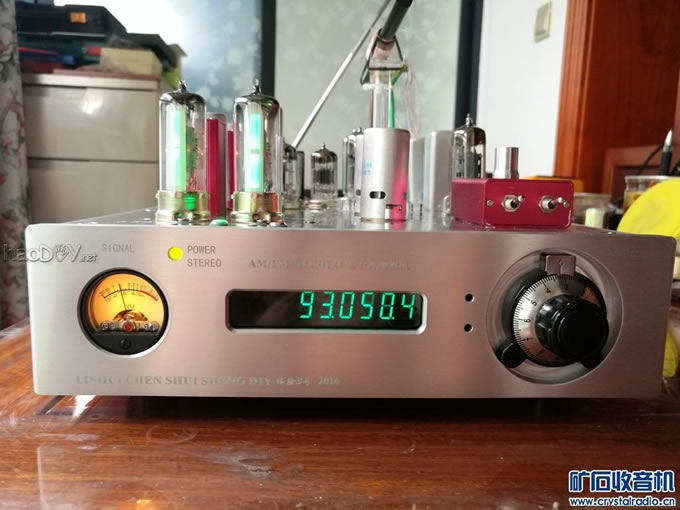

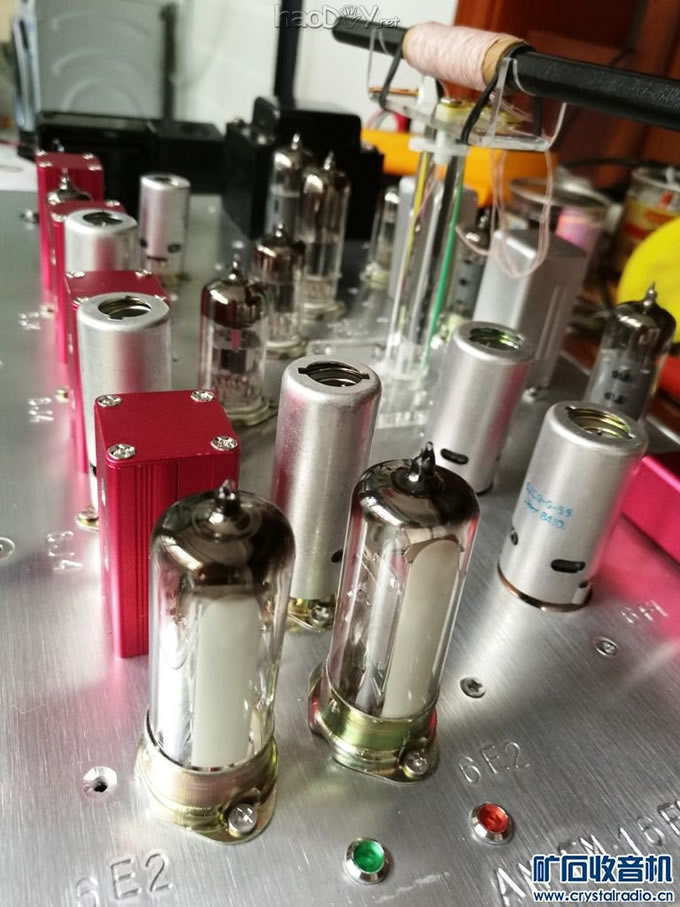

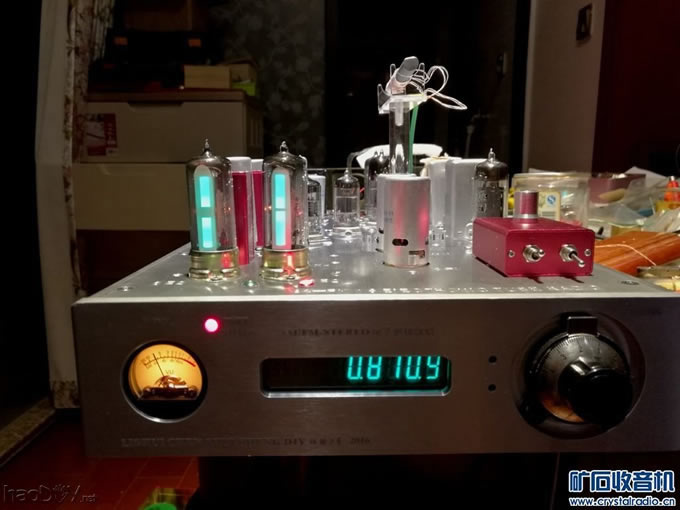

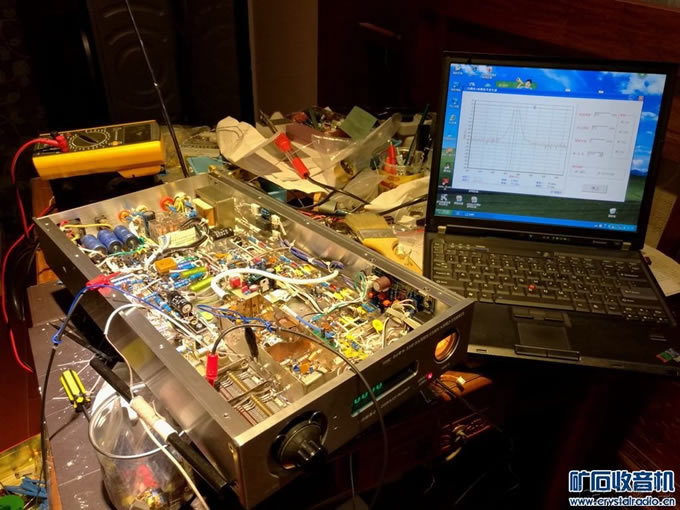

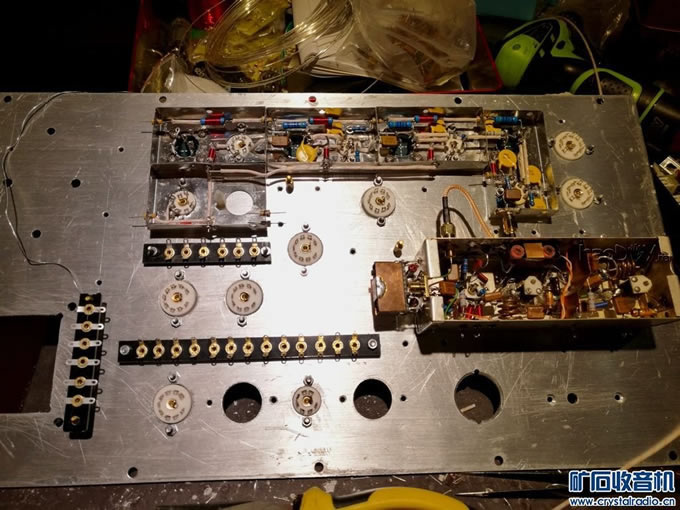

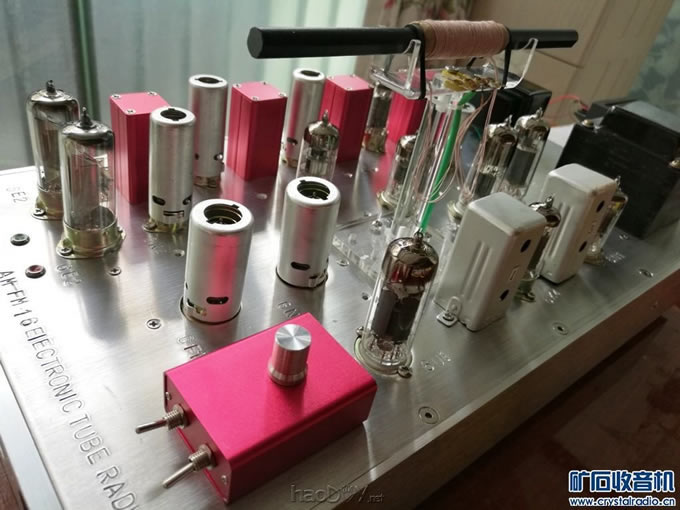

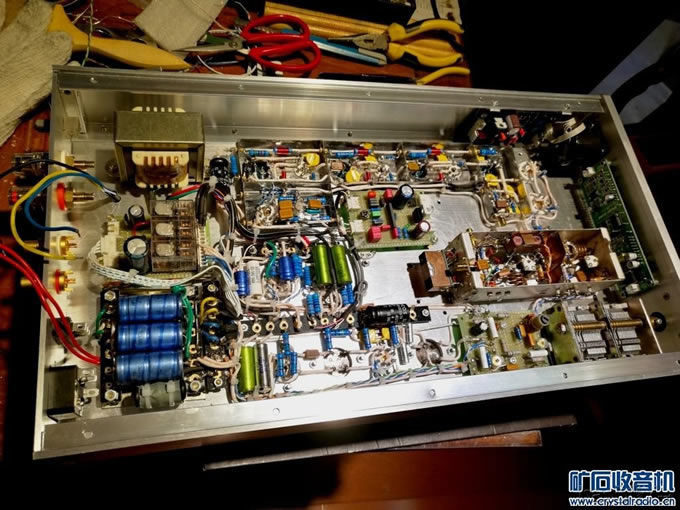

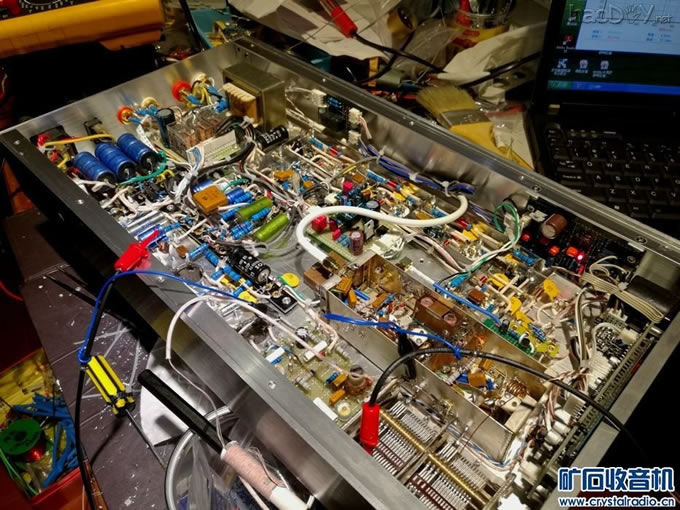

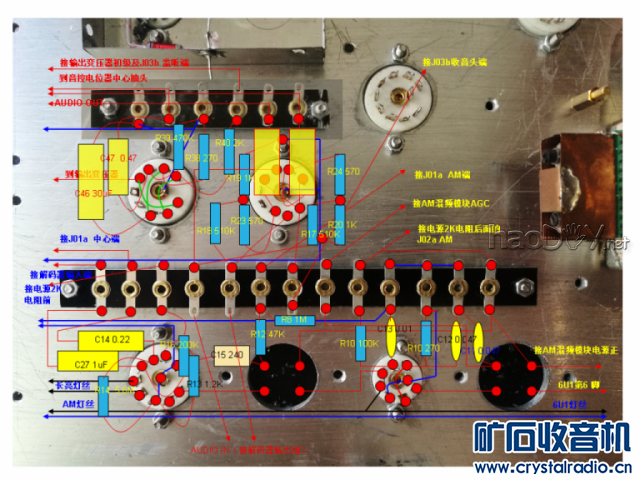

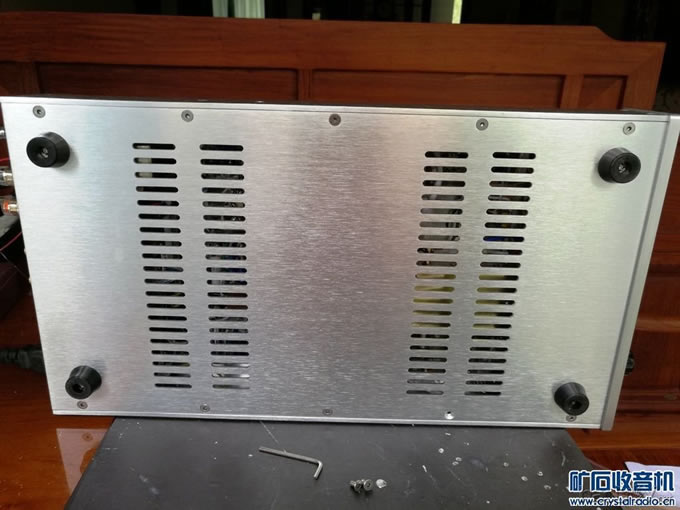

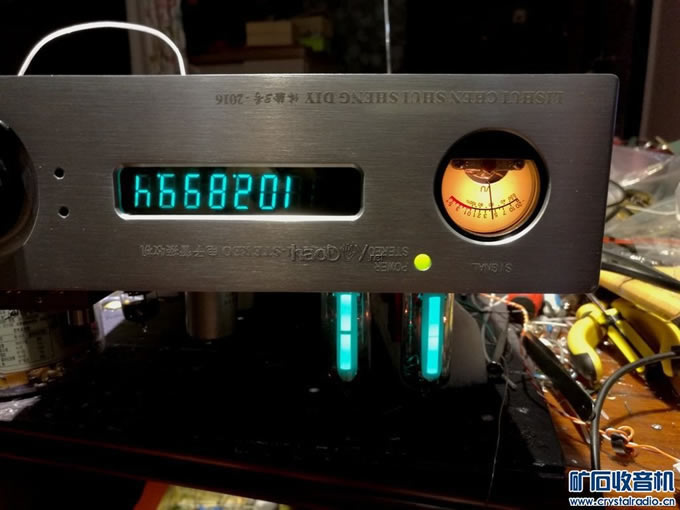

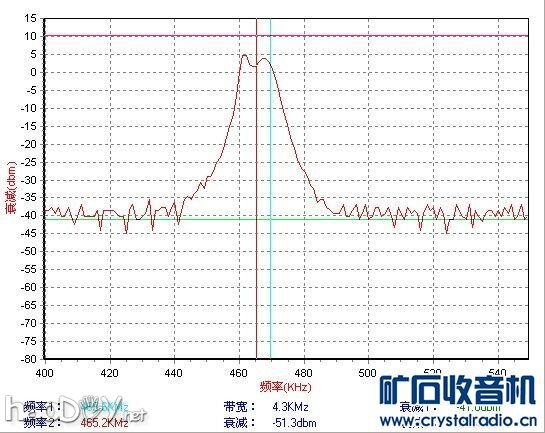

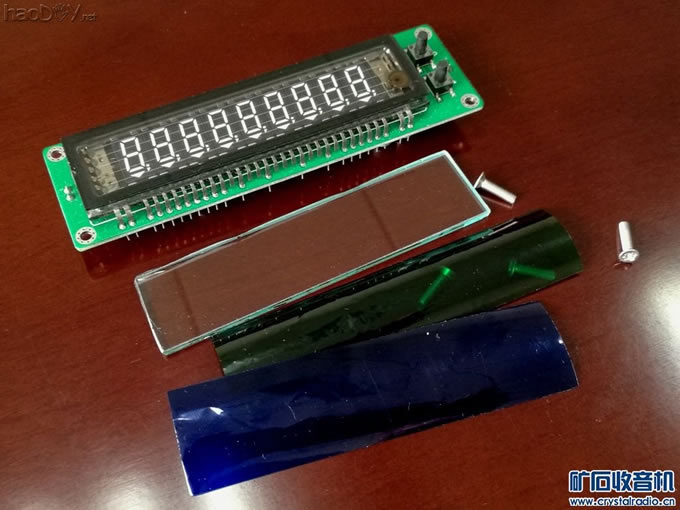

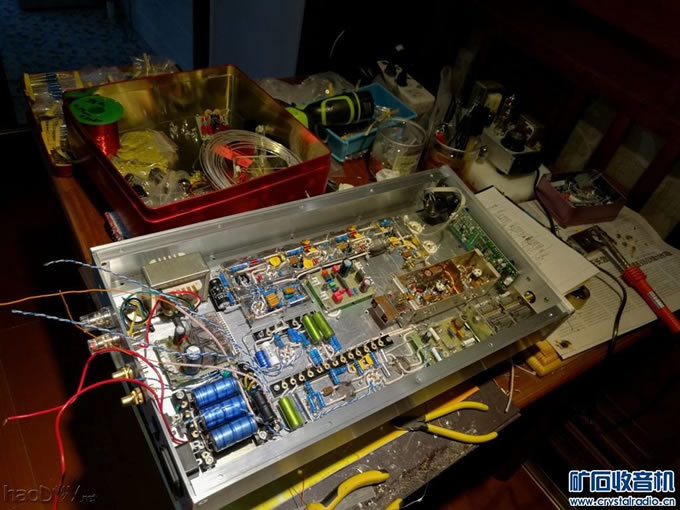

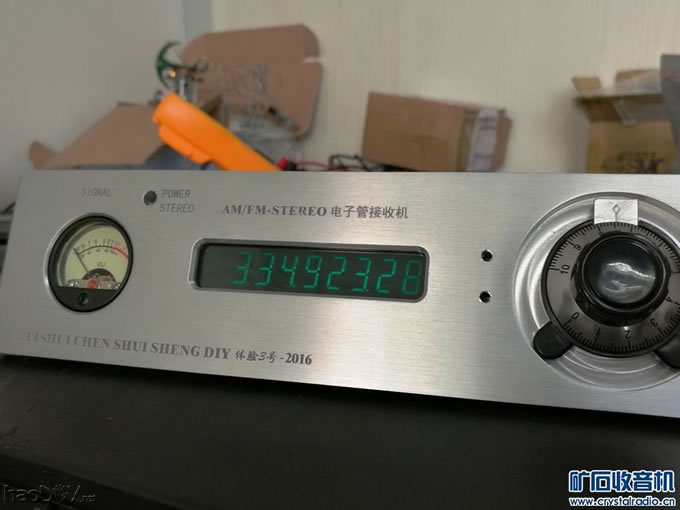

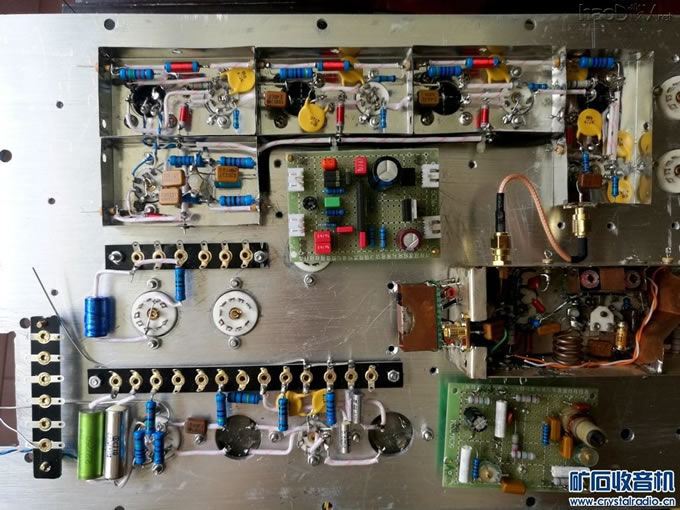

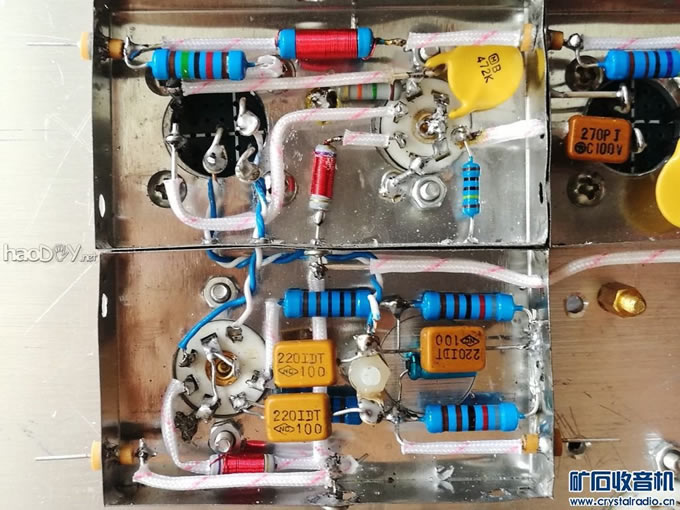

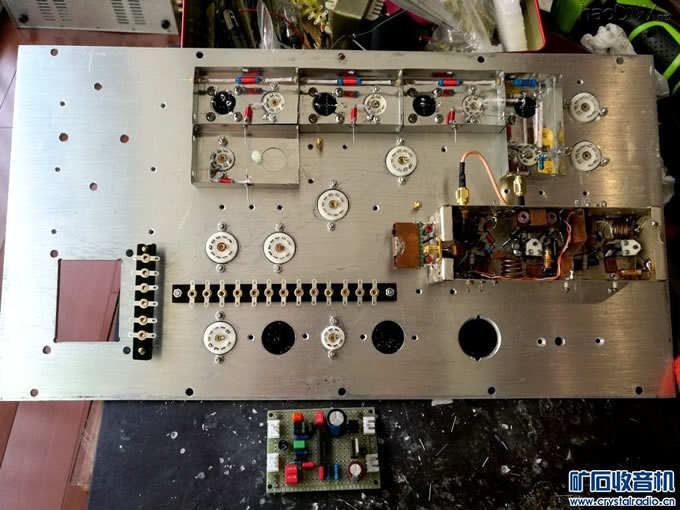

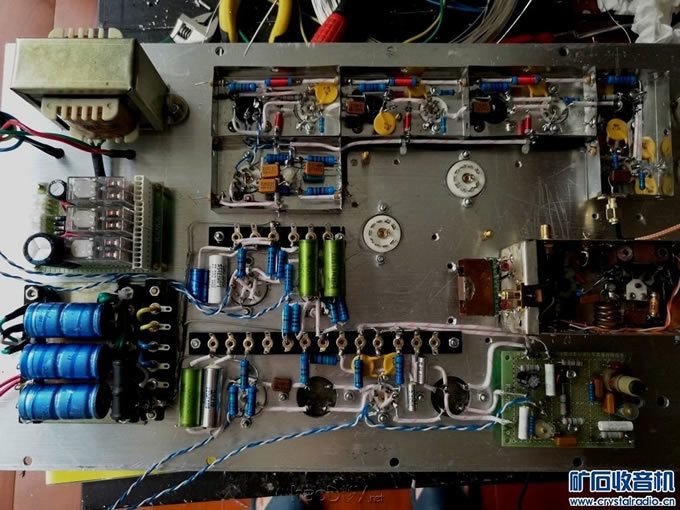

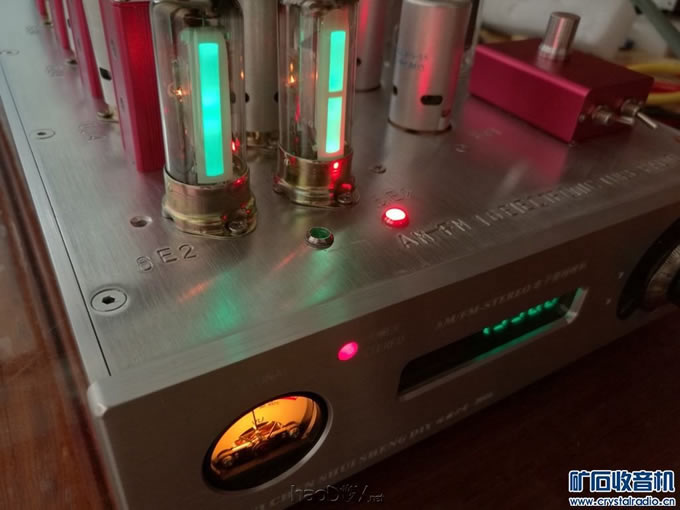

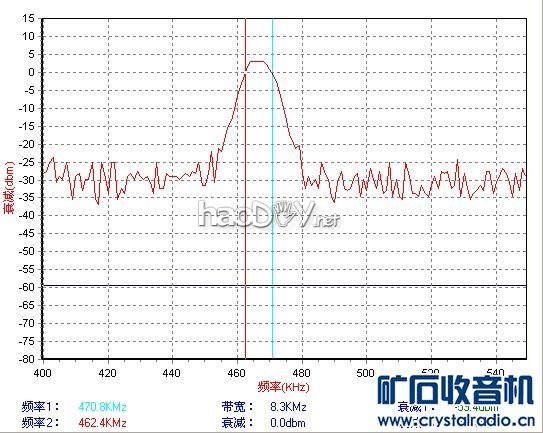

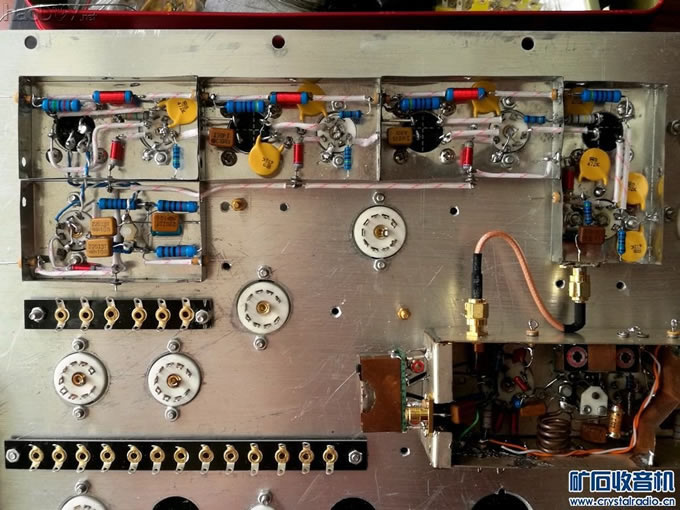

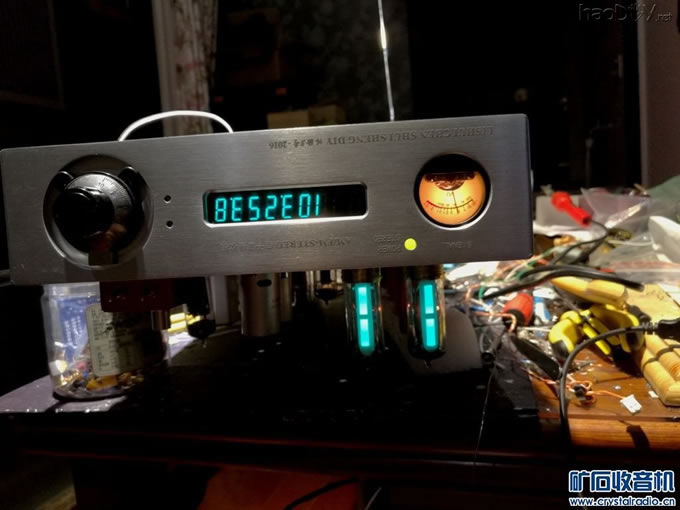

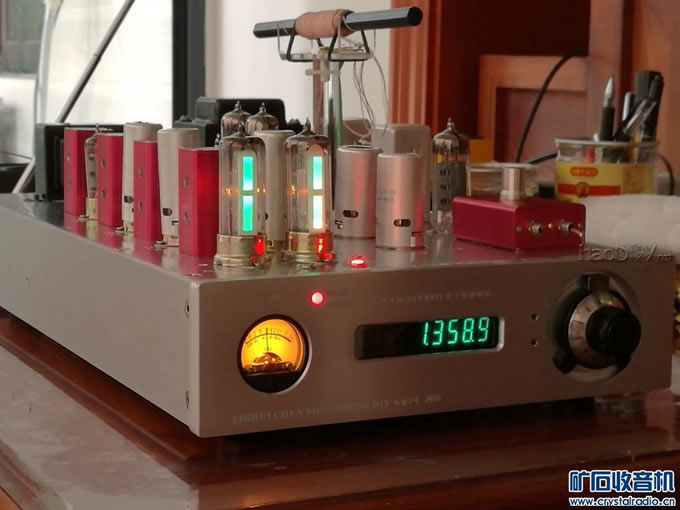

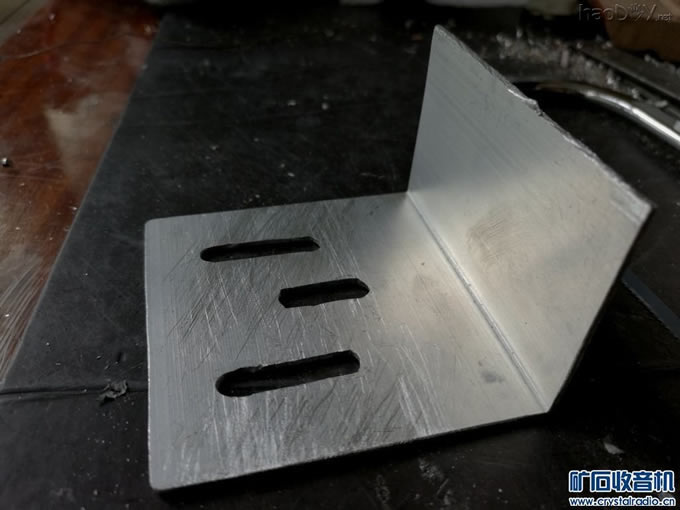

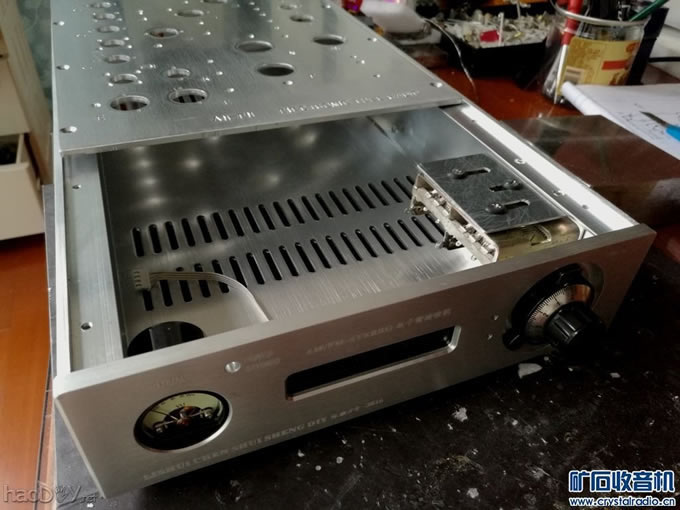

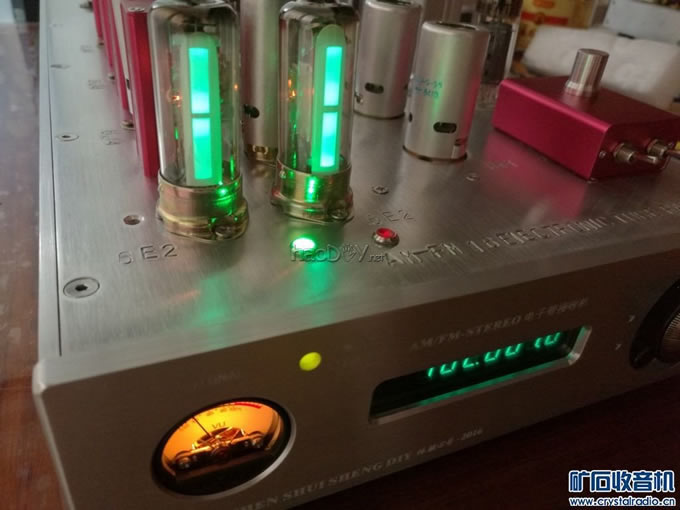

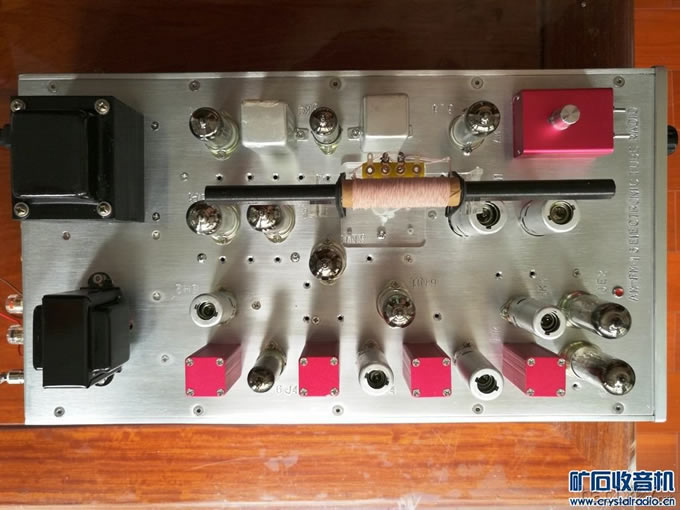

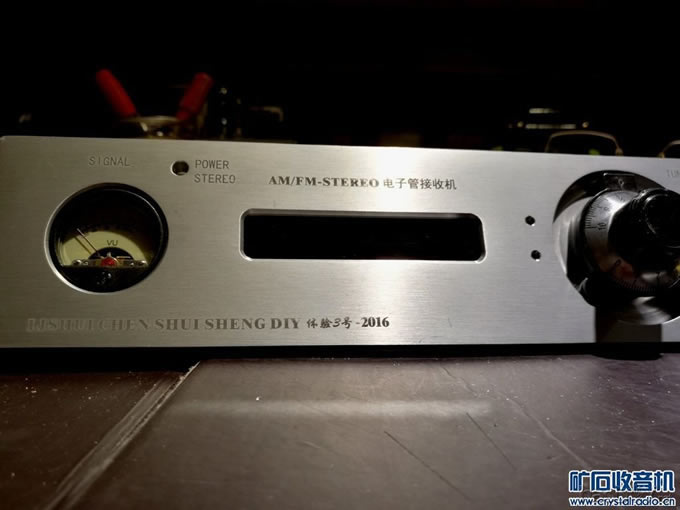

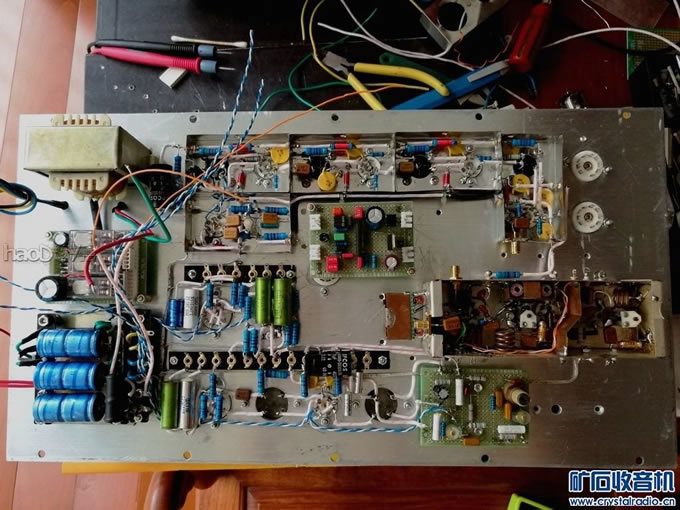

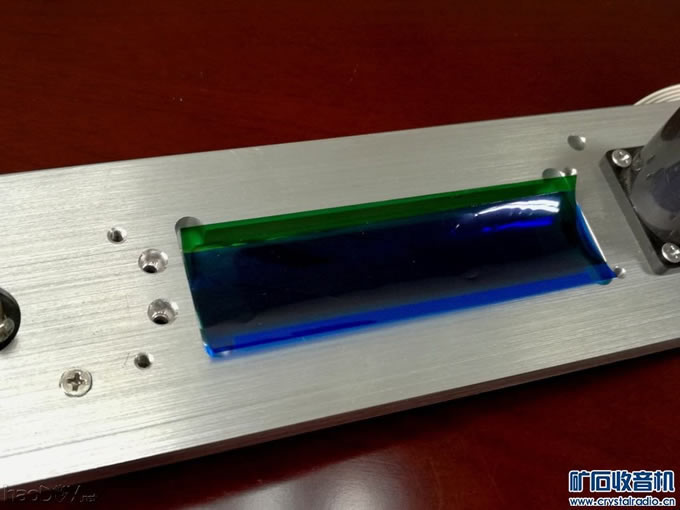

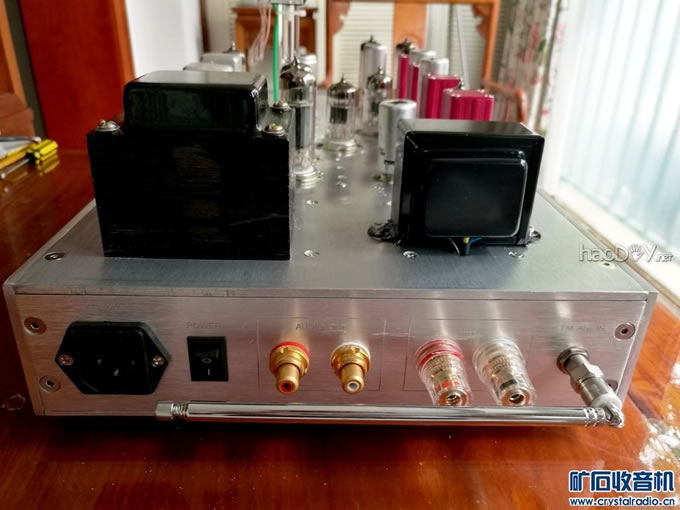

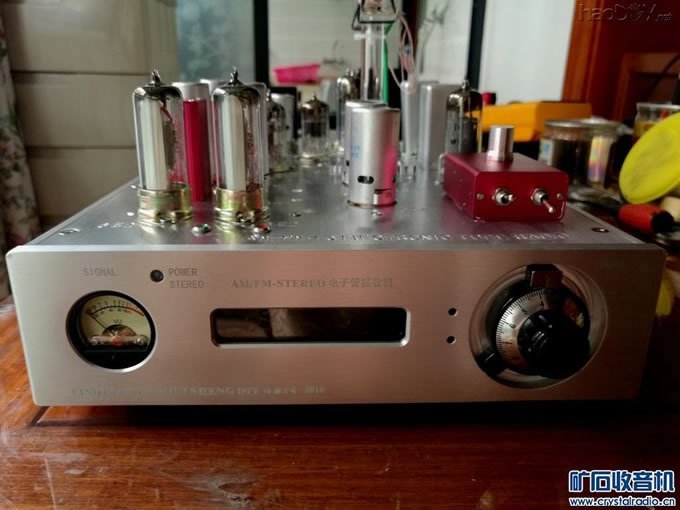

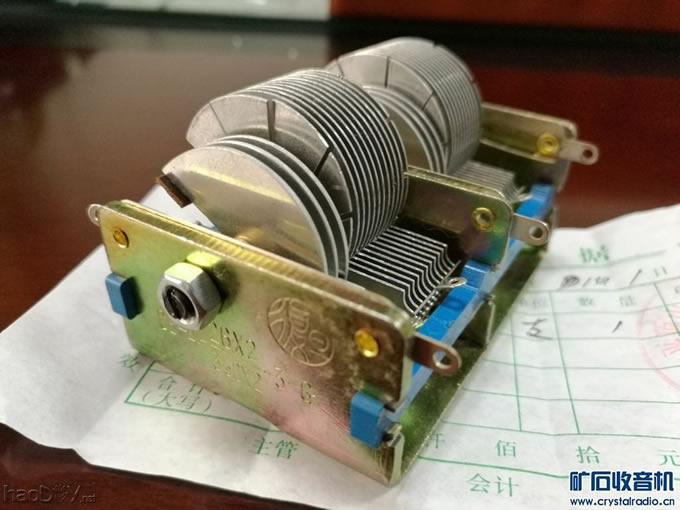

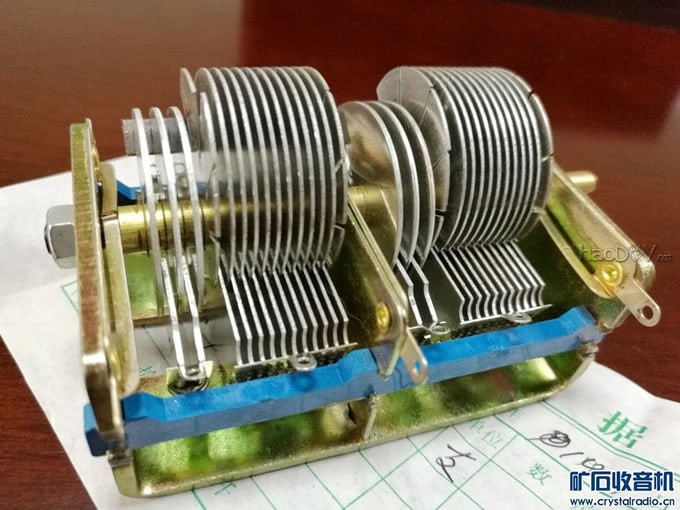

![]() ![]() 铝合金型材制成的悬挂架 ![]() 橡胶减震垫 ![]() 安装在机箱上 ![]() 将空气连(旧空连试装)吊挂在悬挂架下 ![]() 悬挂完成 ![]() 第十章 显示屏的安装 为了与电子管风格相统一,本机采用VFD荧光显示屏。在安装显示屏前,需在屏幕与前挡玻璃中间加滤色片,一般采用蓝+绿为好,这样一来可把VFD上的白色笔划隐去,二来可以让VFD的绿色数字透射出来,详见下图: 网上淘得的9位数字VFD频率显示屏 ![]() 在前挡玻璃后,显示屏前垫入绿色和蓝色滤色膜 ![]() 将显示屏组件安装到面板上 ![]() 静态效果 ![]() 上电效果 ![]() 第十一章 主机焊接 一般来说,焊接这道工序颇显DIY者的工艺水准。在焊接本机时,由于这是在下DIY的第一台AM/FM电子管接收机,论经验、水平、条件均有限,材料大多是就地取材。所以,机器内部构件及走线在视觉上不十分流畅悦目。欢迎批评。 开焊前元器件的布局规划 ![]() 开焊 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 中放级的焊接 ![]() 鉴频级的焊接 ![]() 主板焊完了 ![]() ![]() 第十二章 上电调试 本机虽为在下的第一台AM/FM电子管接收机,但在DIY时,由于心情愉悦,内心快乐,大胆心细,时间充裕,故在焊毕点火时,所有设计的功能均能一次性进入工作状态,AM/FM如约而至,顺利开声,没有发生什么周折。 在家里调试条件有限,仅凭一个小小的软件扫频仪做粗调试 ![]() ![]() ![]() ![]() 只凭耳朵调出来的465KHz中频响应曲线 ![]() 用扫频仪调的465KHz中频响应曲线 ![]() 10.7MHz中频响应曲线 ![]() 粗调完毕 ![]() 第十三章 封底收官 打扫清理 ![]() 封底 ![]() 前脸 ![]() 后板 ![]() 顶视 ![]() 侧视 ![]() ![]() 收听AM中波状态 ![]() ![]() 收听FM状态 ![]() ![]() 第十四章 接收听评 作为调谐器(收音头)时的收听演示链接 作为收音机时的本地监听演示链接 (责任编辑:admin) |
