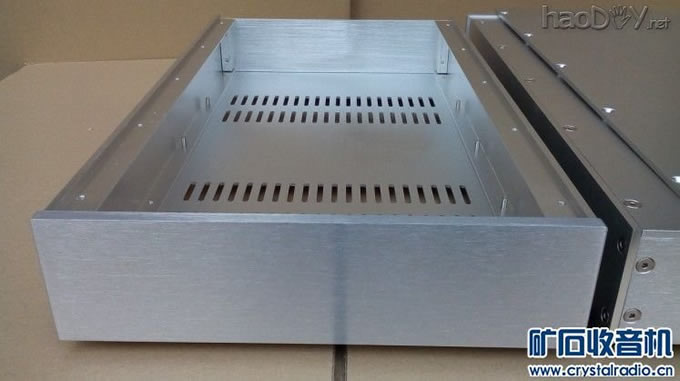

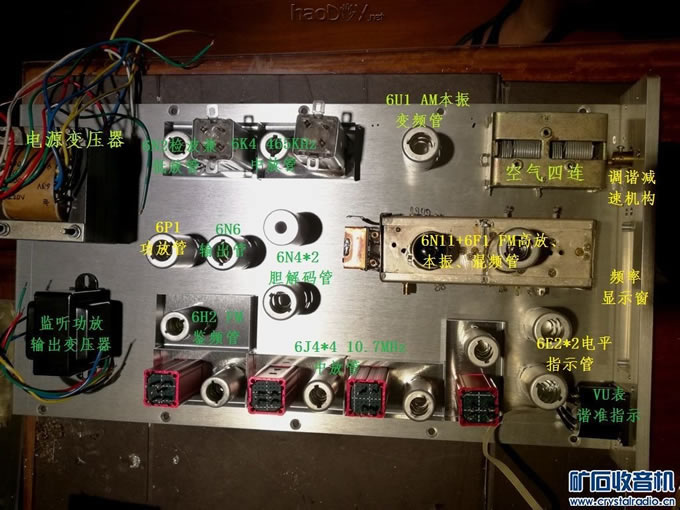

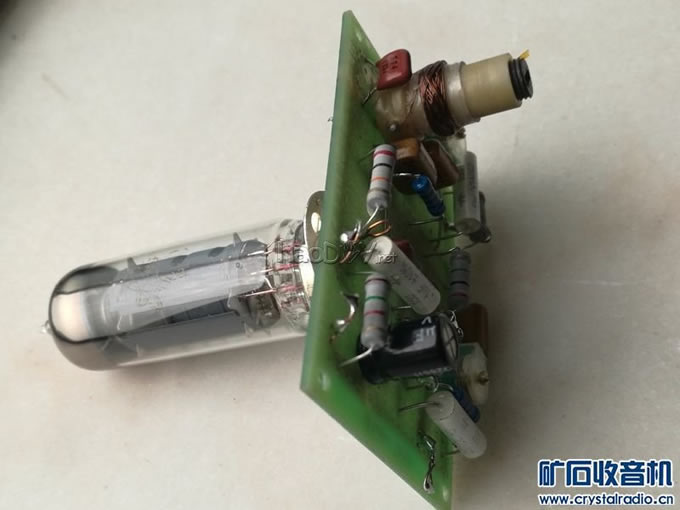

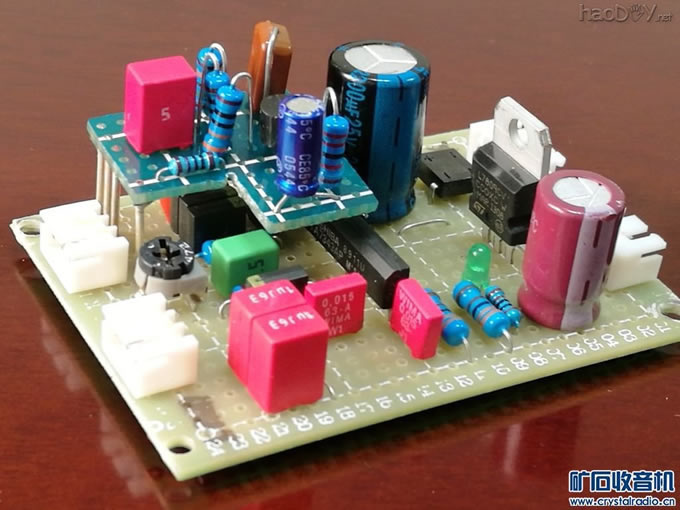

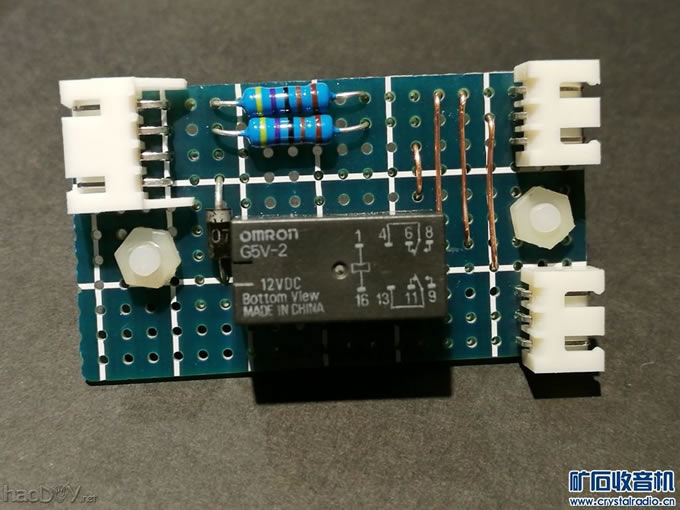

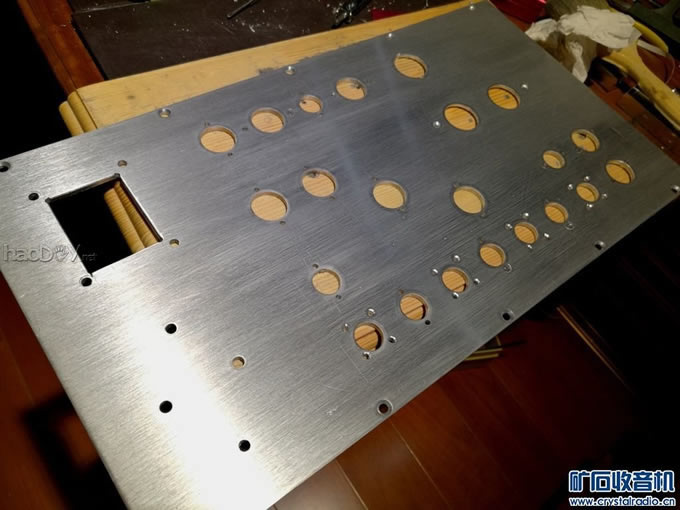

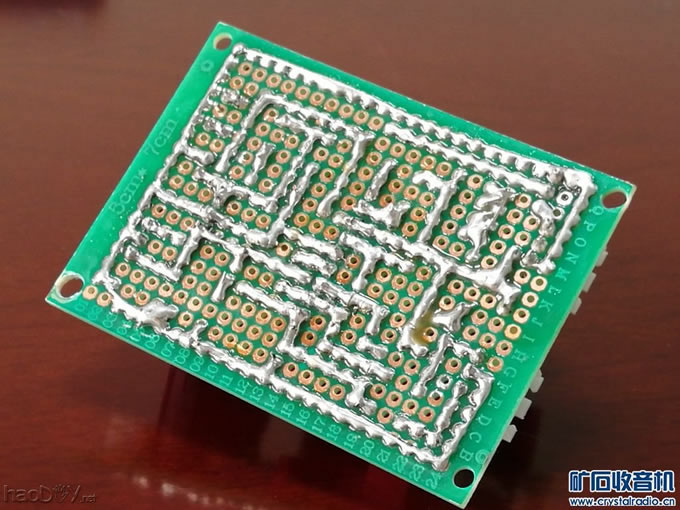

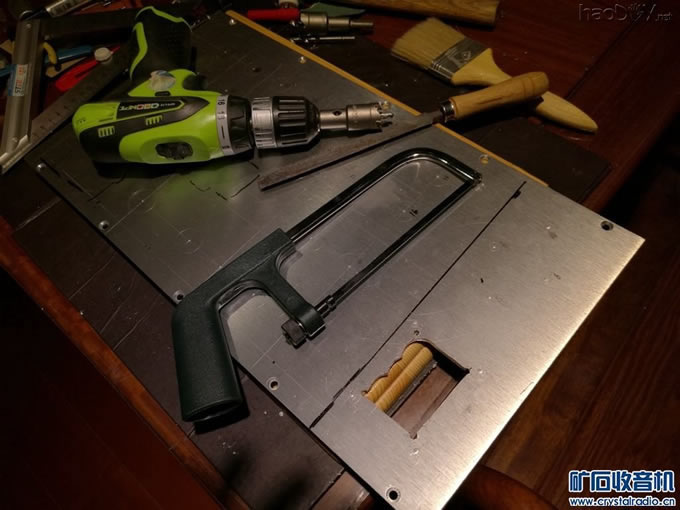

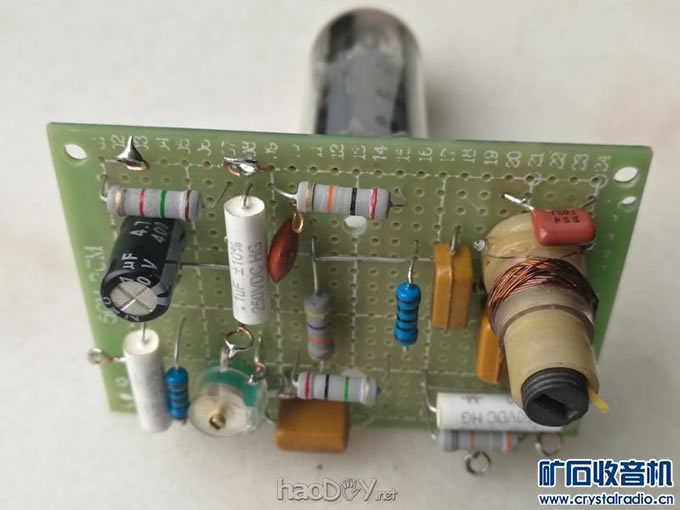

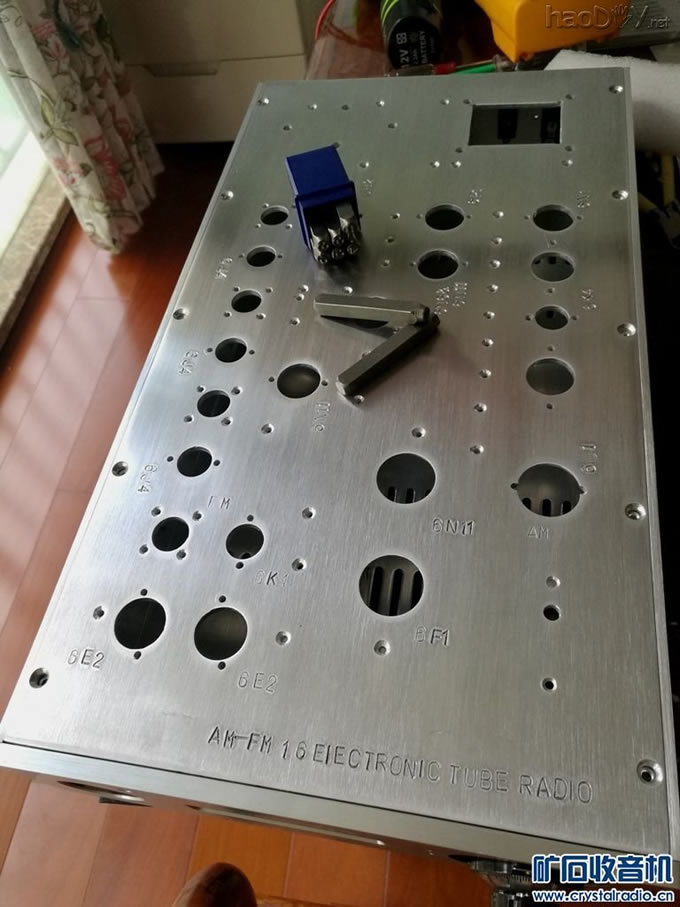

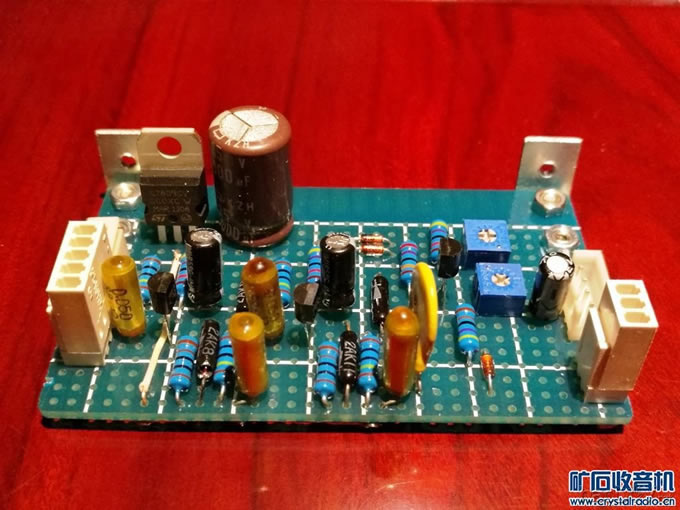

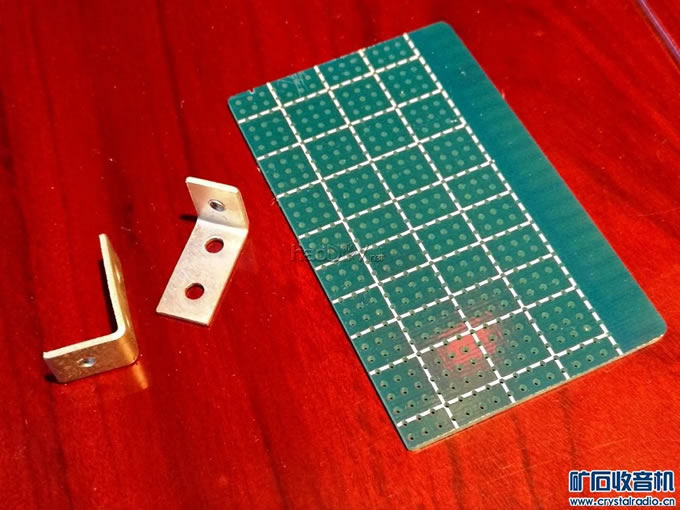

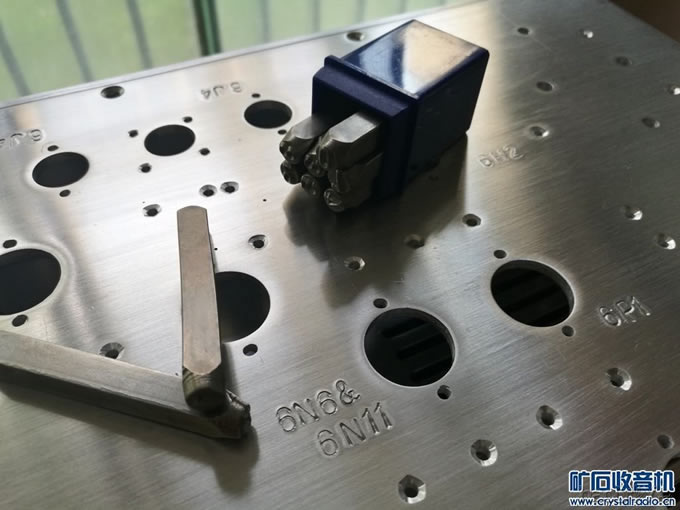

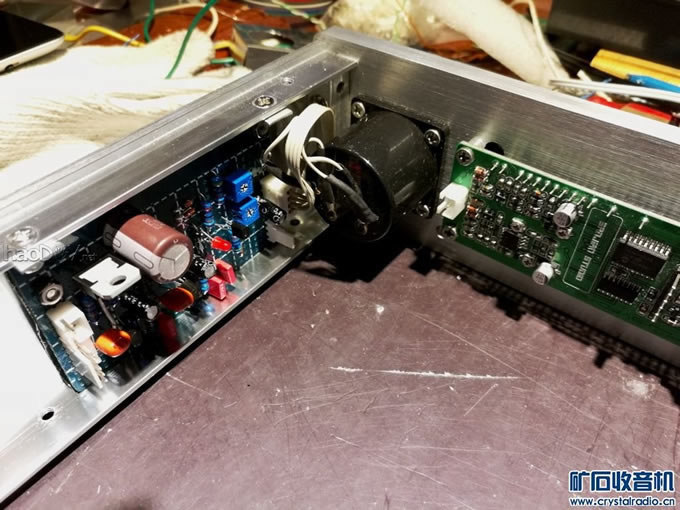

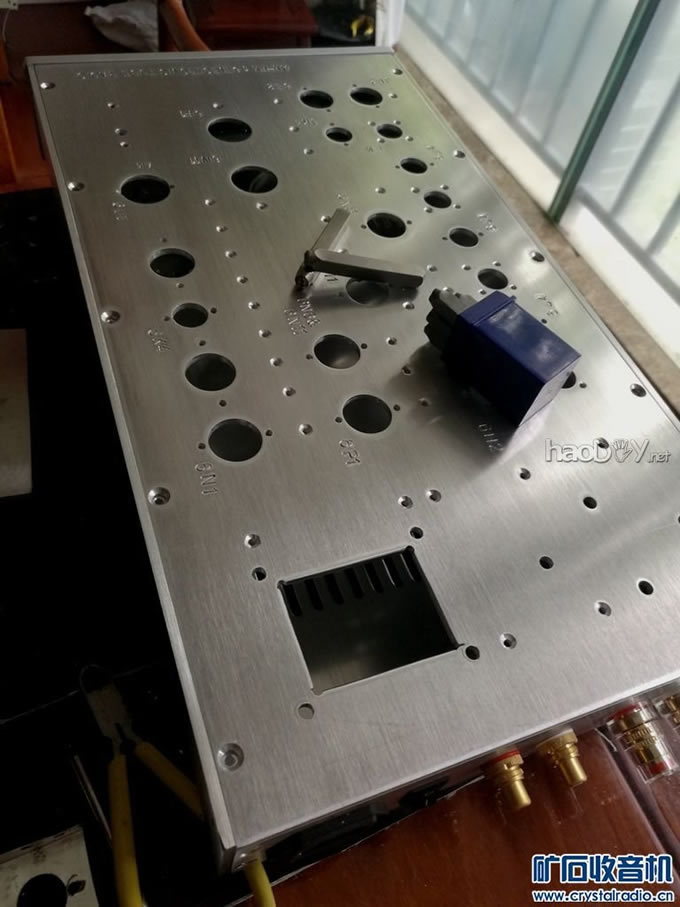

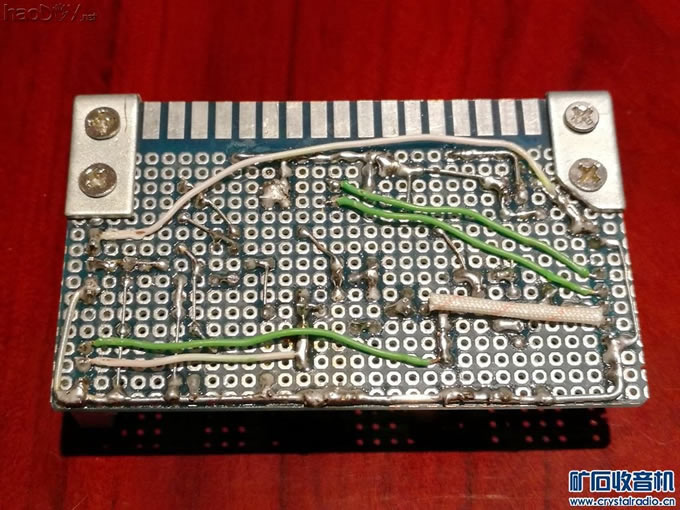

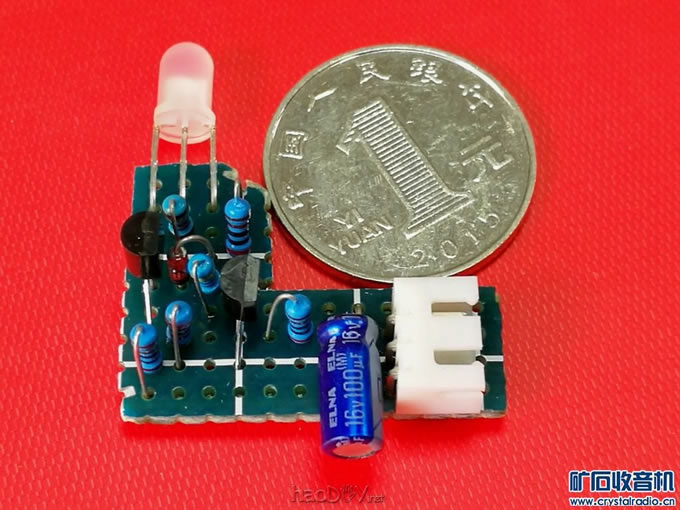

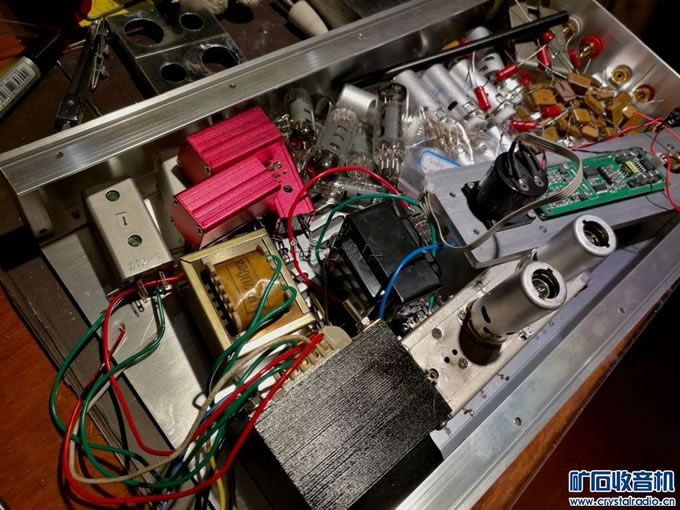

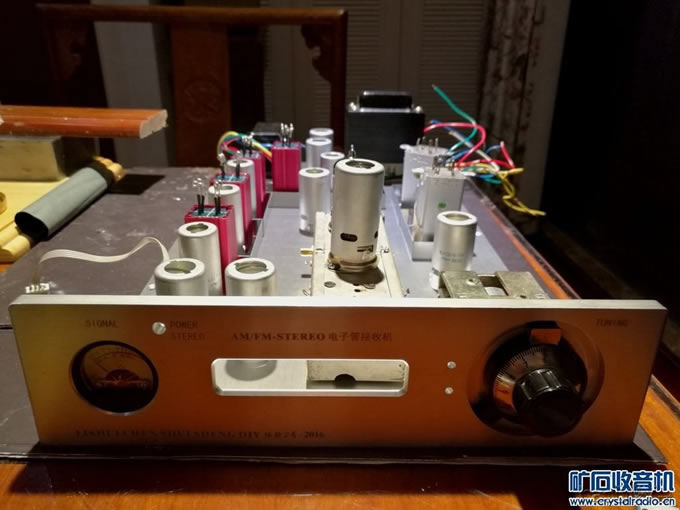

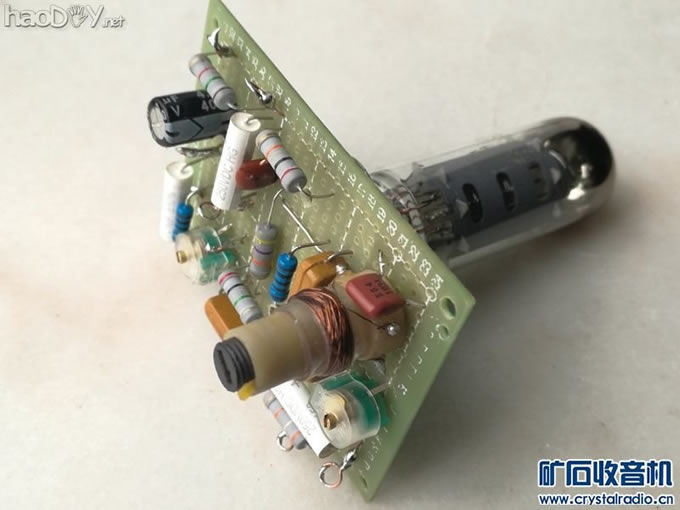

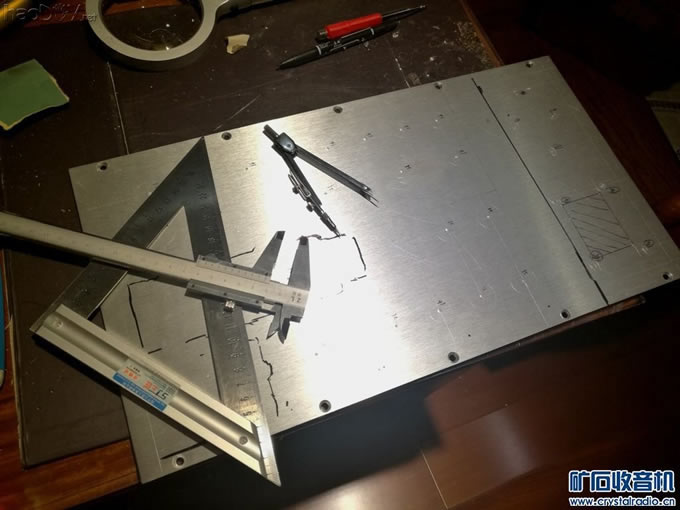

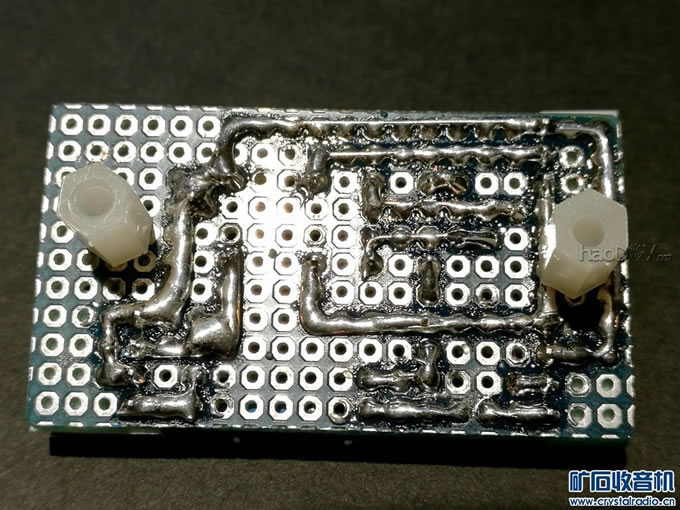

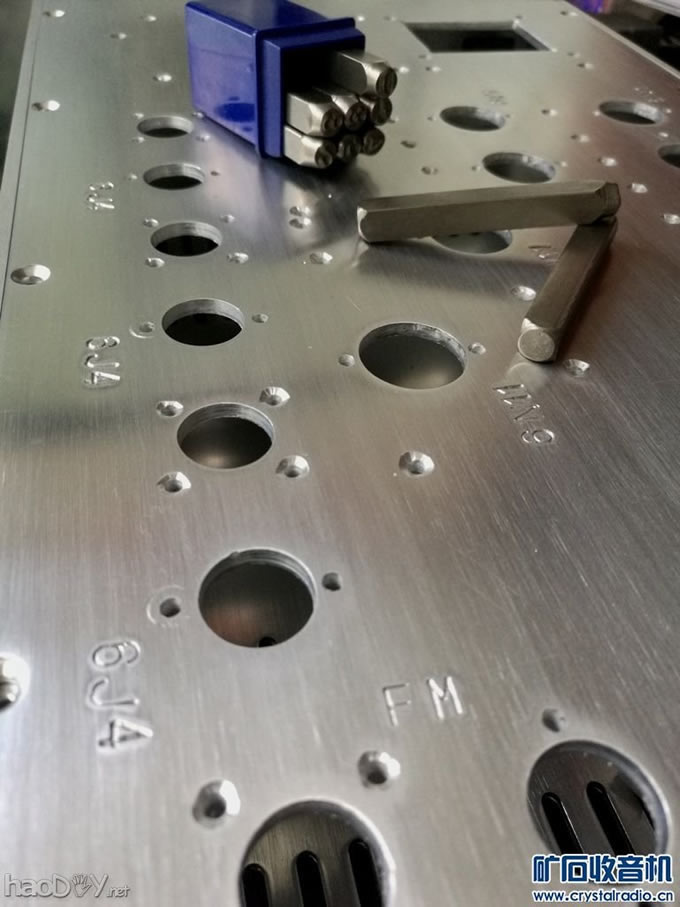

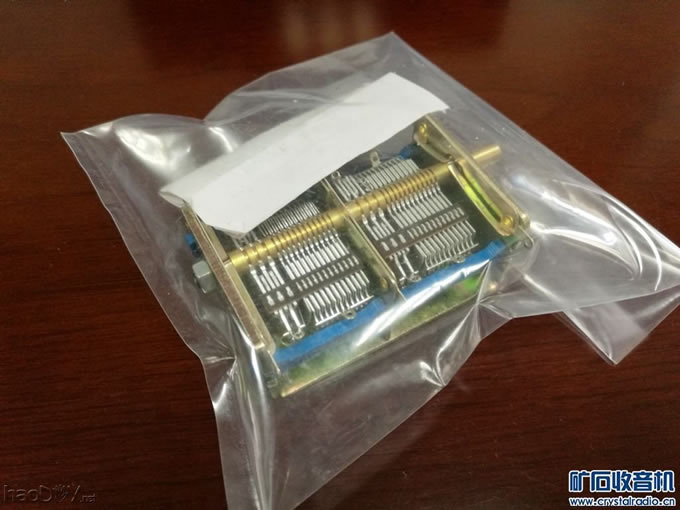

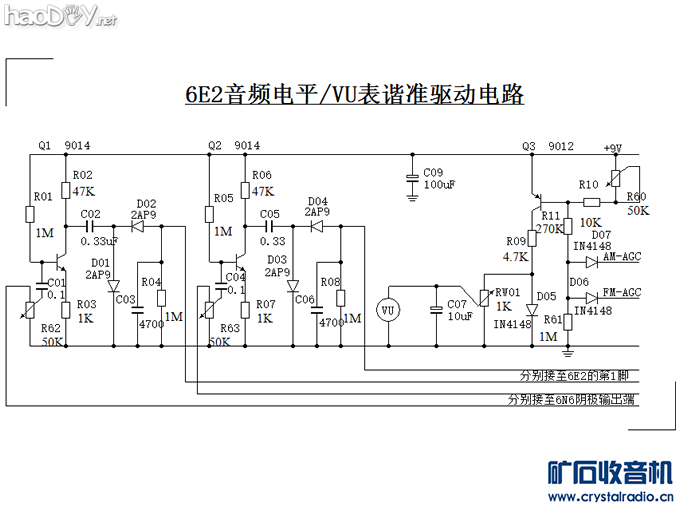

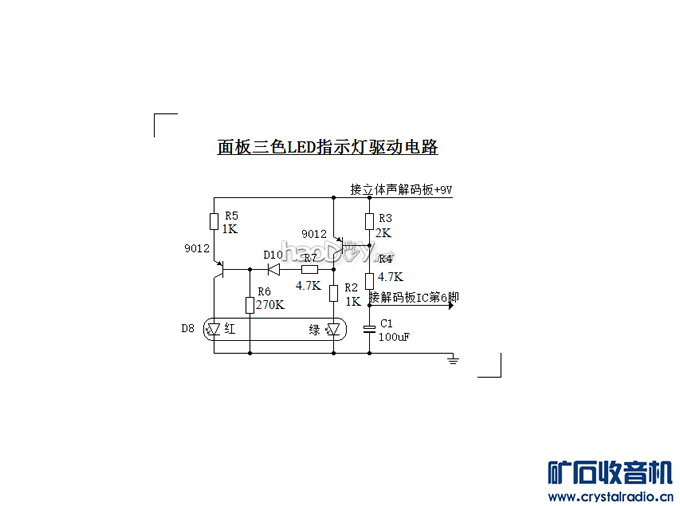

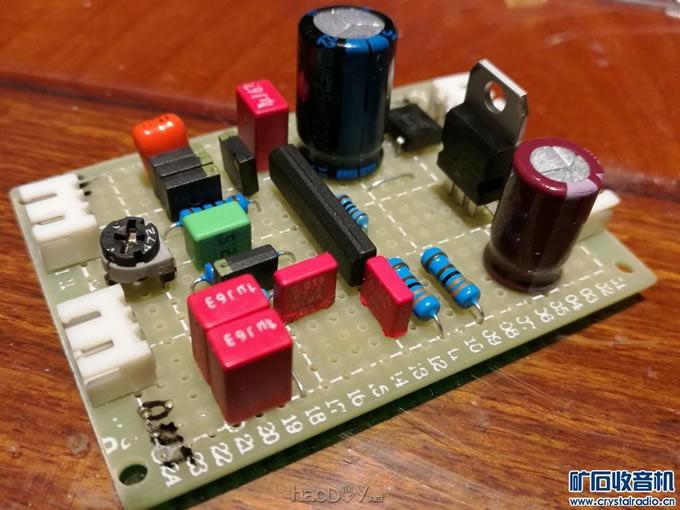

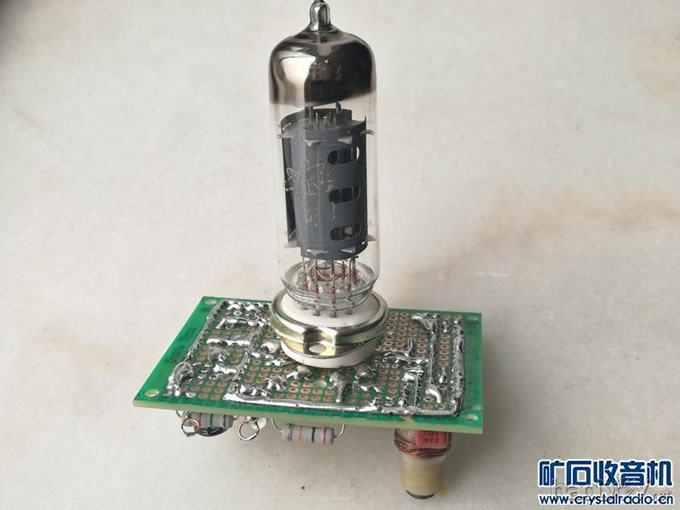

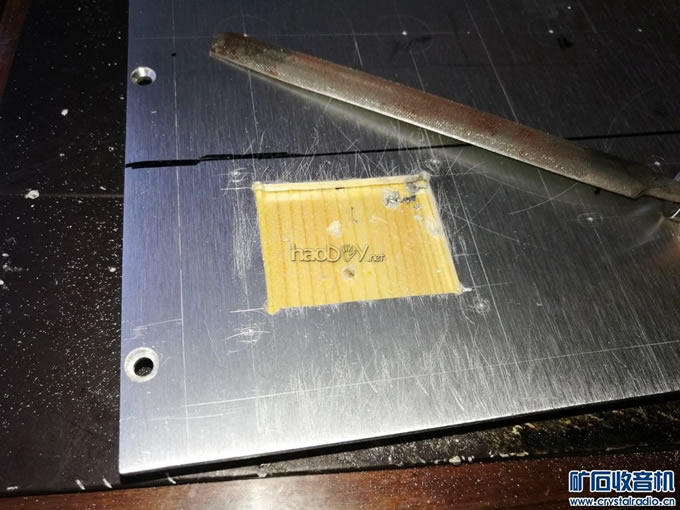

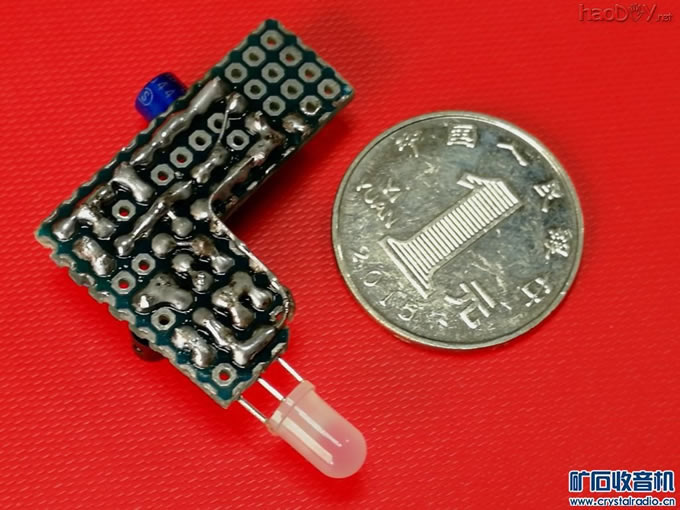

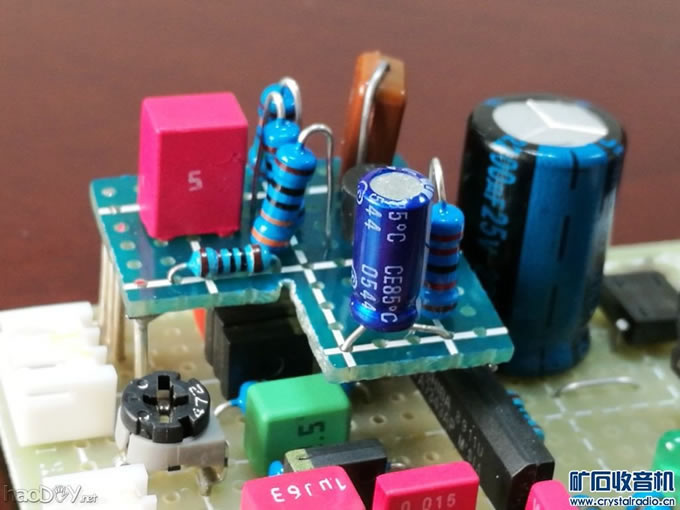

制成的模块  其中的蜂窝本振线圈是手工绕制的   第五章 IC立体声解码器制作 关于立体声解码器的制作与应用，我发现本论坛至少有两种观点的声音：一种是既然是DIY电子管接收机，那就得用胆解，这样才更显胆味；二是听立体声主要讲究的是分离度、信噪比等技术指标（广播电台内技术定级就需要这些东西），只要指标高就是好的，那很显然，成熟的IC解码器指标大多就高于好的电子管解码器，这样就应该用IC解码。总之，我觉得上述观点说得都有道理，走哪条技术路线都有理由，各具特点。 本机暂时采用的东芝TA7343AP解码芯片，虽电路结构简单，价格低廉，但其主要技术指标，都高于一般的胆解码器，性能指标均可。 TA7343AP立体声解码板  洞洞板焊接面  小洞洞板为复合音频输入缓充器  制成的解码板总成  第六章 周边电路模块制作 本机除AM/FM通道电路模块外，还有不少如电源整流滤波、电源控制、谐准指示、音频电平指示、音频通道切换、AM/FM显示IF通道切换、ST指示等诸多模块。本次只介绍以下三个模块制作： AM/FM音频切换模块   电源与ST指示LED指示电模块 原理图     6E2猫眼及VU表驱动电路 原理图  洞洞板  元件面  焊接面  安装位置  第七章 机箱及裸装元件布局 网上淘来的据说是300B单通道功放机箱  机箱及部分元器件  面板及承托板  裸装元器件布局  第八章 承托板开孔与标识 对承托板进行开孔测绘  开方孔   开圆孔  刻印字符标识     第九章 空气连的悬挂 矿友处另购的全新复旦空气四连
