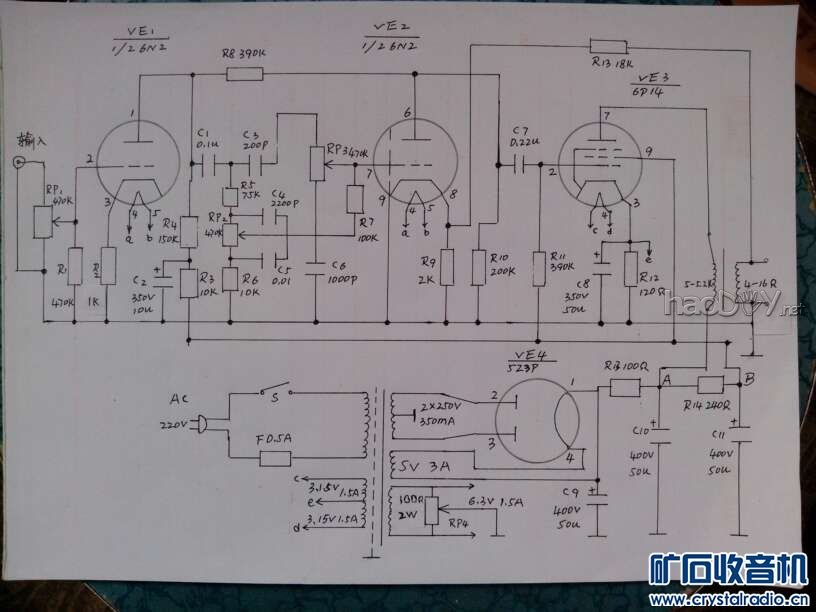

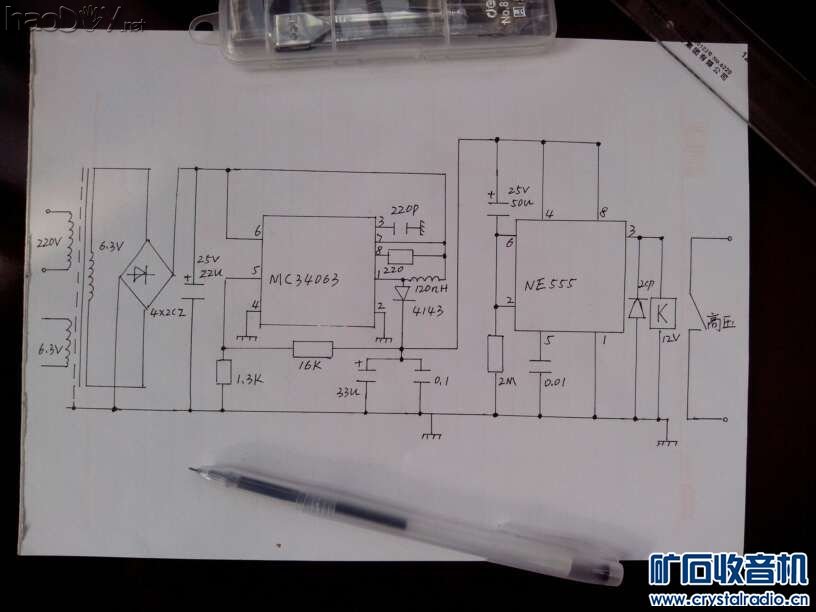

所以制作时，必须处理好互相干扰和不稳定的问题，于是我在制作中构思了一个解决方案，首先：用车载降压器的外壳做整体屏蔽，再在内部把各电路隔离开来，并且单纯使用一个小电源变压器供电，这样就彻底解决了以上问题。 中放电路没有什么特别需要注意的，只要把中周制作好，并且在焊接时做到就近多点接地，使各连线越短越好，加上耐心的调试就能达到很好的效果。 补充内容 (2013-1-25 19:33): 61楼新增“利用6.3V灯丝作电源的高压延时开关电路图” 高压延时开关电路在坛内一直有争议，但我是一个循规守矩的人，还是装了一个。况且这个电路我还把它展宽利用起来，就是把那个12V的继电器换成了多个触点的进行多路控制，用以前VCDK拉OK话筒插孔做拾音插孔，利用里面的几个独立的通断开关，方便地将此机做成：当拾音插头插入后，机器的中放及高频头的高压和灯丝电源全部断开，只有功放工作，这样既降低了能耗又能延长前面几个电子管的寿命！（如果灯丝接地的情况，本电路可以悬浮接地） 大家好！本想回到云南后我再上传电路图和详细制作过程以及问题的解决等与大家分享，但由于大家的热情关注和期待，我准备在武汉过春节期间把原理图先上传给大家。但由于用电脑画图对于我来讲实在是不容易学会，所以我就凭着记忆用手绘制了些原理图然后拍照下来发给大家共享！当然我的这些作品也是参考了网上很多电路图经过简单的优化而来，所以原作者如果有异议，可以告诉我。但我们只是自己制作玩而不是盈利!(本原理图为功率放大器和电源部分)有不对之处望大家批评指正!  高频头及中放原理图 高频头电路是参考了“铁蛋”兄弟的改进型振荡电路，该电路非常容易起振，且振荡效率极高！ 所以制作时，必须处理好互相干扰和不稳定的问题，于是我在制作中构思了一个解决方案，首先：用车载降压器的外壳做整体屏蔽，再在内部把各电路隔离开来，并且单纯使用一个小电源变压器供电，这样就彻底解决了以上问题。 中放电路没有什么特别需要注意的，只要把中周制作好，并且在焊接时做到就近多点接地，使各连线越短越好，加上耐心的调试就能达到很好的效果。  再上传一张利用6.3V灯丝作电源的高压延时开关电路图。高压延时开关电路在坛内一直有争议，但我是一个循规守矩的人，还是装了一个。况且这个电路我还把它展宽利用起来，就是把那个12V的继电器换成了多个触点的进行多路控制，用以前VCD卡拉OK话筒插孔做拾音插孔，利用里面的几个独立的通断开关，方便地将此机做成：当拾音插头插入后，机器的中放及高频头的高压和灯丝电源全部断开，只有功放工作，这样既降低了能耗又能延长前面几个电子管的寿命！（如果灯丝接地的情况，本电路可以悬浮接地）  (责任编辑：admin) |
