手提式电池真空管3灯再生式收音机(2)

时间:2013-05-05 16:54来源:bbs.leowood.net 作者:昔日重来 点击:
完工后 装上甲乙电池后内部满满当当的还真紧凑 正面的样子看过来 左边的旋钮是再生调节旋钮,右边的是调谐旋钮,中间是音量/开关。从原来电表的指示窗口处可以看到三个小胆仔等内部结构,味道很足。 也可以这样放置

手提式电池真空管3灯再生式收音机

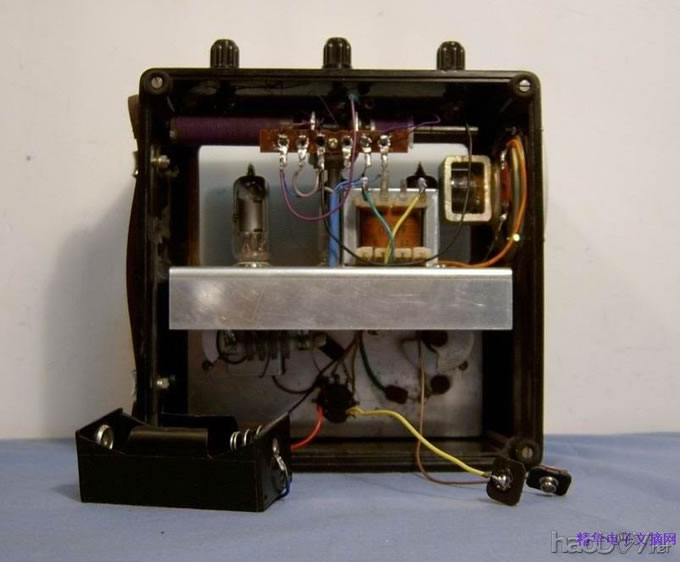

完工后

手提式电池真空管3灯再生式收音机

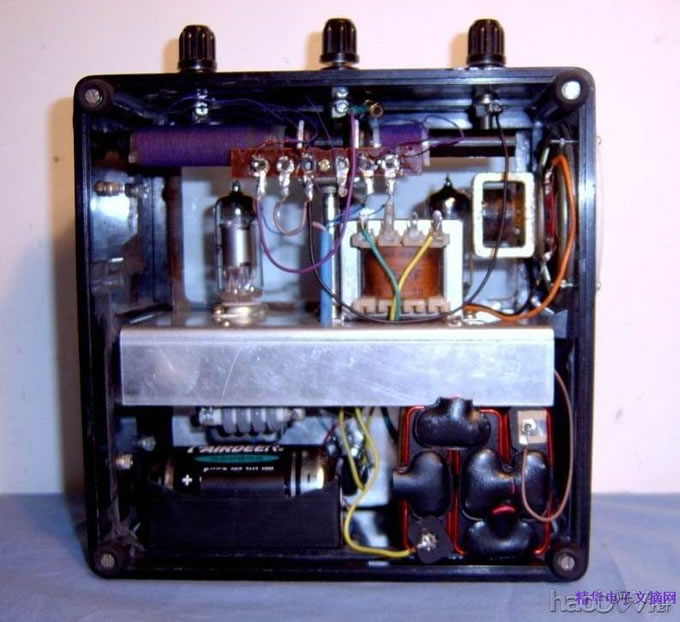

装上甲乙电池后内部满满当当的还真紧凑

手提式电池真空管3灯再生式收音机

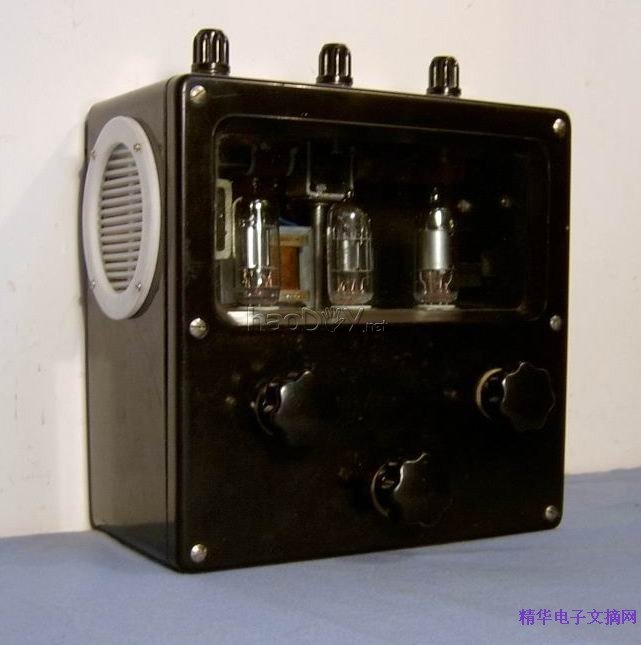

正面的样子看过来

手提式电池真空管3灯再生式收音机

手提式电池真空管3灯再生式收音机

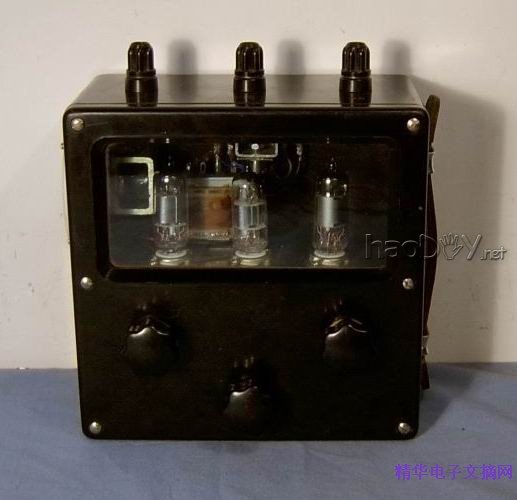

   左边的旋钮是再生调节旋钮,右边的是调谐旋钮,中间是音量/开关。从原来电表的指示窗口处可以看到三个小胆仔等内部结构,“味道”很足。

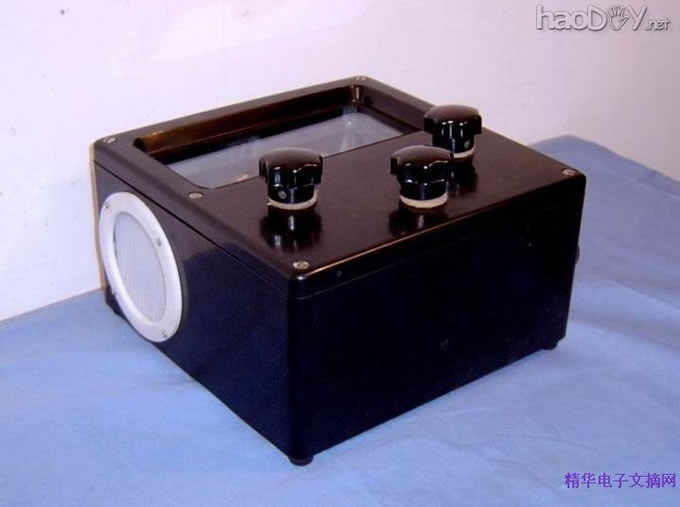

   也可以这样放置收听

手提式电池真空管3灯再生式收音机

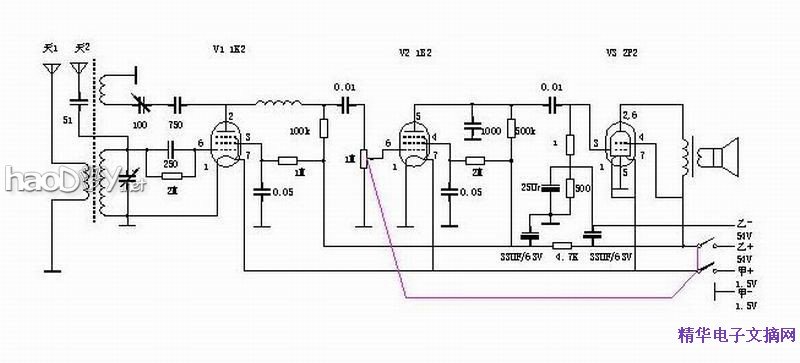

   本机甲电使用一节1.5V大号电池,乙电没有采用低乙电电路,使用6节9V的6F22层叠电池串联,新电池时电压接近60V,可保证各电子管最高效率地工作。各线圈全部拆自晶体管机器,使用100pF的空气可变电容调节再生,非常平稳。
   本机不加天线白天本地的7家电台可全部收到,选择性也很好没有串台现象。晚上不用外接天线试验结果如下(频率是用乐信2100比对而出的)

频率        电台                广播内容
540      本地中国之声           体育(足球)
603      本地故事广播
657          不详            专家热线包治肿瘤(河南口音)
693    本地省人民台
