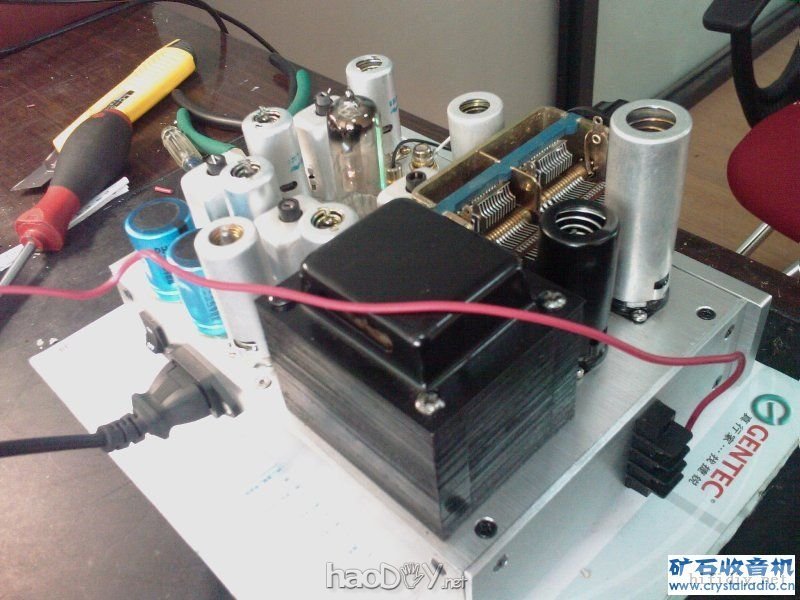

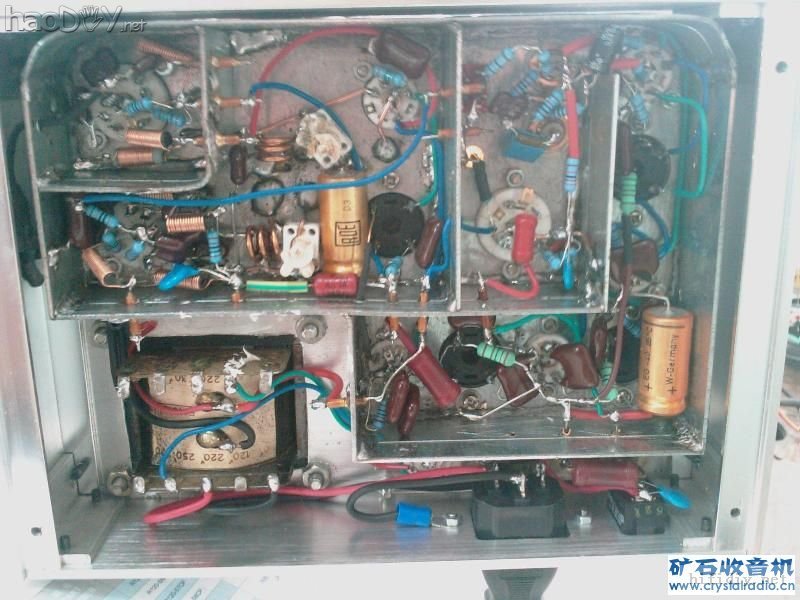

电路形式 高频头使用醉翁老师三管高频头（高放非调谐），参数完全按照醉翁老师的参数； 中放为3级，参考FM－3的中放电路，增加了一级中放，取消了AGC功能。 底台使用铝合金的，内部各级各功能模块使用1.2mm厚度的洋铁皮进行隔离，所有接地点都是就近接，这点很重要。 调试经验都是参考各位有经验的高手的，而且制作过程中并没遇到什么困难，焊接好后通电就可以出声了，只是简单调整一下本振、混频电路和中周即可。 电源变压器使用双250V单6。3V变压器，总输出功率约70W。经过多次调试，手头只有频率计、万用表等，中放是靠耳朵＋万用表调试的。 调试完成后的收音头，灵敏度非常好，比家里的台式数显收音头灵敏度高了很多，除了强台声音大，弱台声音小的缺点外，声音很好，信噪比很高。 收到强台的时候，检波输出后面那个10u电容，电压达到了37V。在上海浦东，在阳台上，用拉杆天线可以清晰收到杭州、南京、宁波、舟山、余绕等外省电台，由于本地台和外地台都能收到，有些台靠得非常近，估计只有0.2MC的区别，可以明显区分出来，相互没有干扰。

 使用胆管： EF80高放 12at7本振和AFC EC92（等于半个12at7）混频 6Au6中放 6AL5检波 各点电压： 高放120V 本振100V 混频120V 中放200V 网上买的，也有一些是旧货市场淘的，你想要哪种？9脚7脚都有，同样是9脚的，高矮也不一样，你要什么规格的？我可以送你一些。 胆立体声解码太难了，最关键是19KC和38KC的谐振电感（中周），分离度想做高也非常困难，看看再说。 网上买的，也有一些是旧货市场淘的，你想要哪种？9脚7脚都有，同样是9脚的，高矮也不一样，你要什么规格的？我可以送你一些。 胆立体声解码太难了，最关键是19KC和38KC的谐振电感（中周），分离度想做高也非常困难，看看再说。 (责任编辑：admin) |
