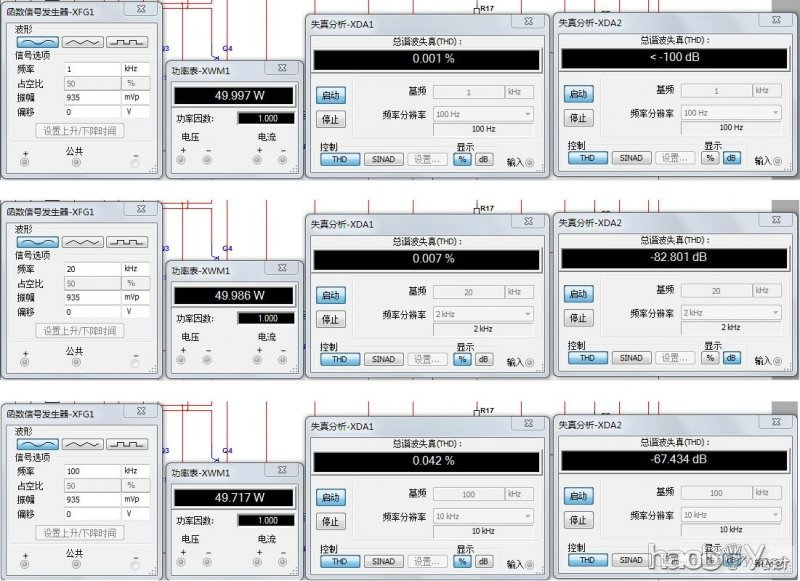

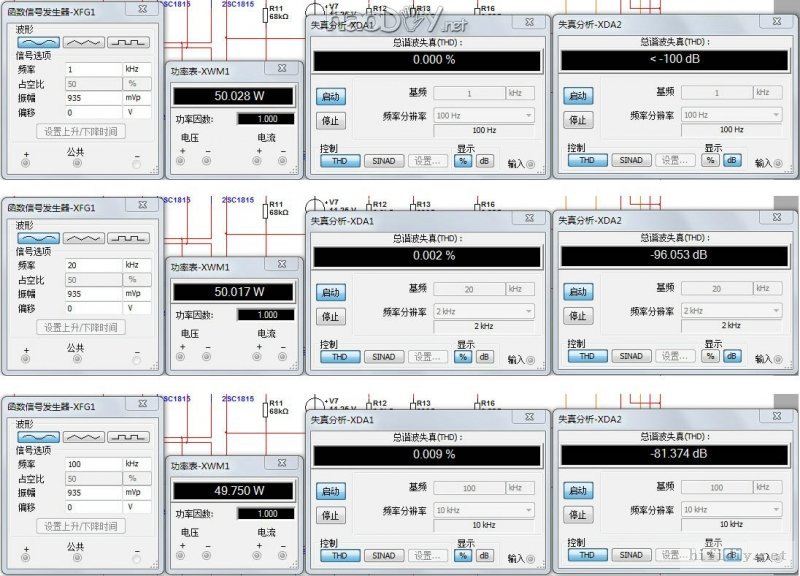

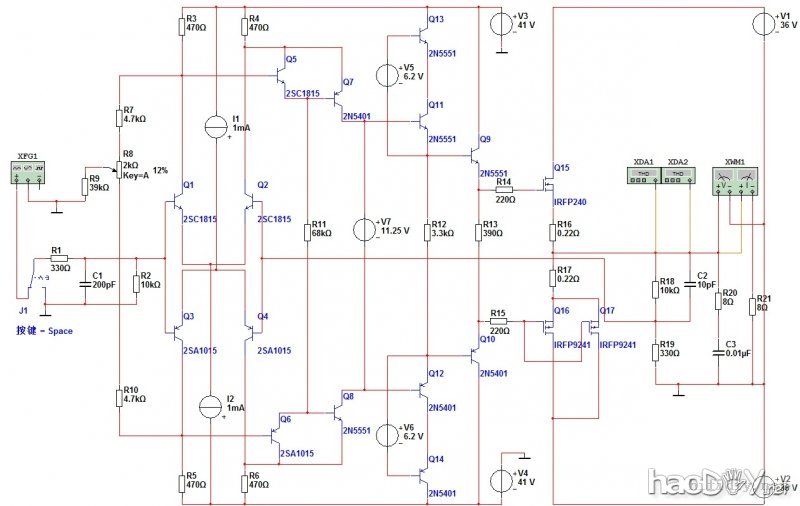

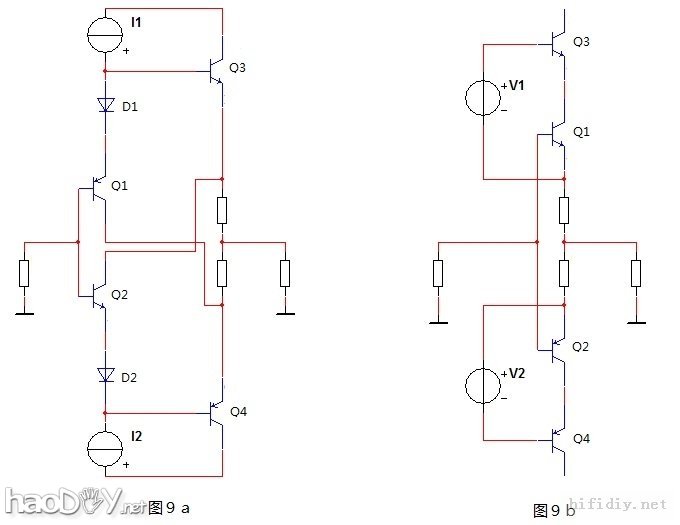

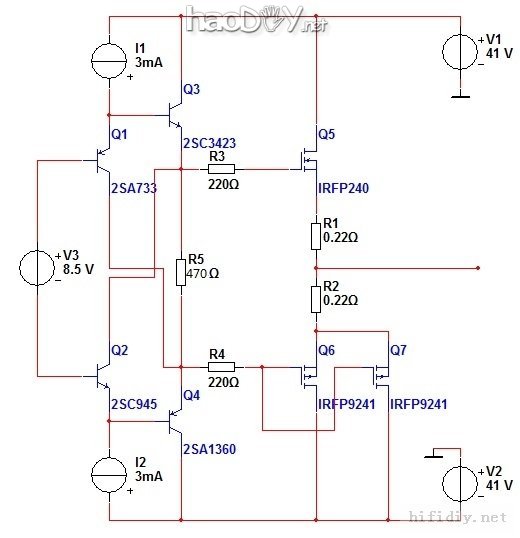

图6  从图6和图4比较中可以看到1khz失真改善了13db以上，20khz失真改善了8db，100khz失真改善了近9db。这是因为末级功放管的Crss通过2级推动管后对电压放大级的影响降低到了0.0Xpf以下，推动管Q9、Q10的Cob经过Q11、Q12后对电压放大级的影响也降低到了0.0Xpf以下，那么Q11、Q12几pf的Cob将对电压放大级产生主要影响。 图7  图7电路增加的Q13、Q14就是降低Q11、Q12的Cob对电压放大级的影响，Q13、Q14自身的Cob被Q11、Q12降低到了0.0Xpf以下。 图8  从图8和图6比较中可以看到1khz 50W失真仪显示为0.000%，20khz失真又改善了13db，100khz失真又改善了14db，总体失真都改善了20db以上。 图9  回过头再看《低失真单极前置放大器》文中的输出级，如图9a，我发现它是图9b的一种变形电路，同样具有降低Cob影响，提高输入阻抗的作用，Q1的Vcb被Q2、Q4、D2固定，Q2的Vcb被Q1、Q3、D1固定，因此，Q1、Q2的Cob中几乎没有充放电电流，Q3的Cob对电压放大级的影响被减弱hfe（Q1）倍，Q4的Cob对电压放大级的影响被减弱hfe（Q2）倍。 图10  如果把图9a用在场管输出的末级电路上非常合适，如图10，一方面可以简化电路，一方面利用场管的较高的开启电压给推动管Q1、Q2供电。现在电路结构基本确定了，要做到50W-20khz失真仪显示为0.000%，还需要进一步优化电路，选择更合适的元器件。 图11 |
