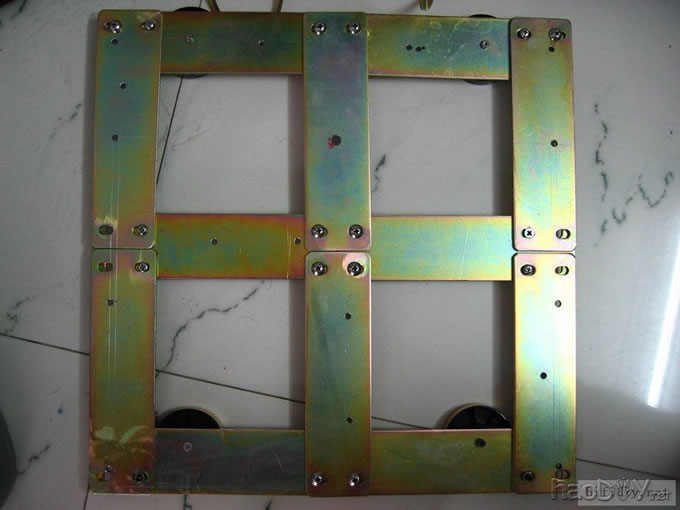

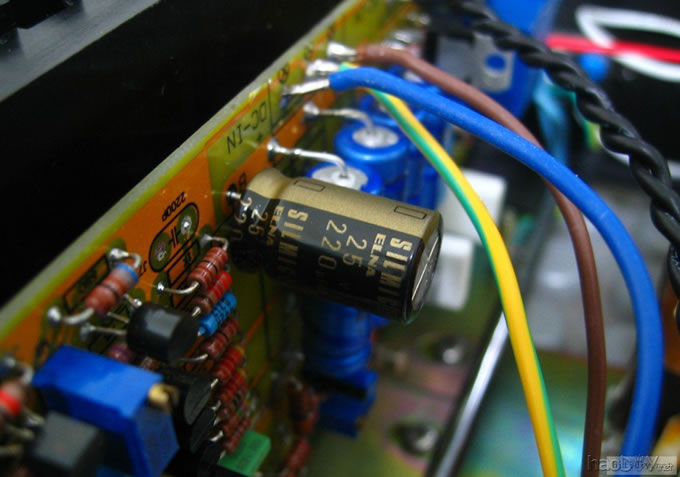

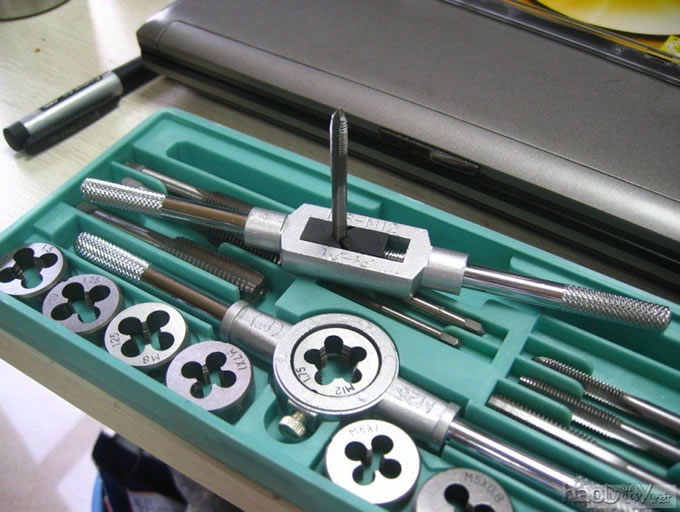

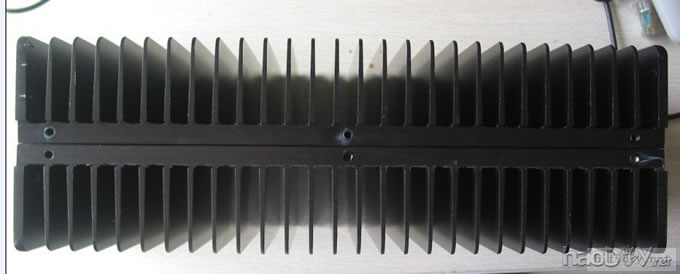

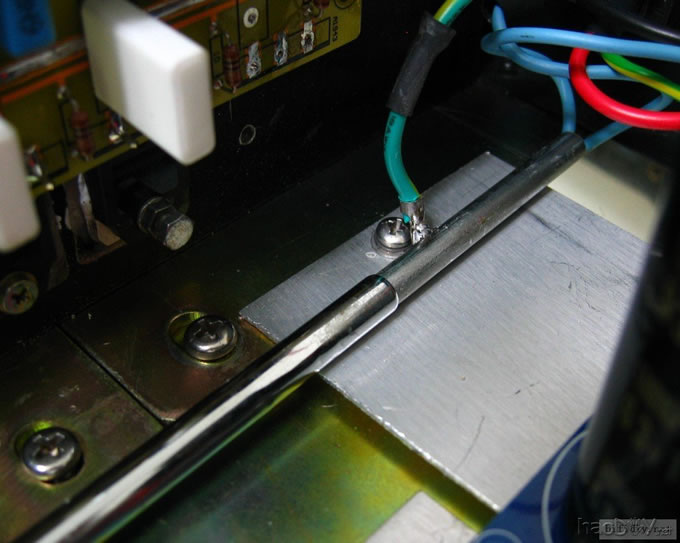

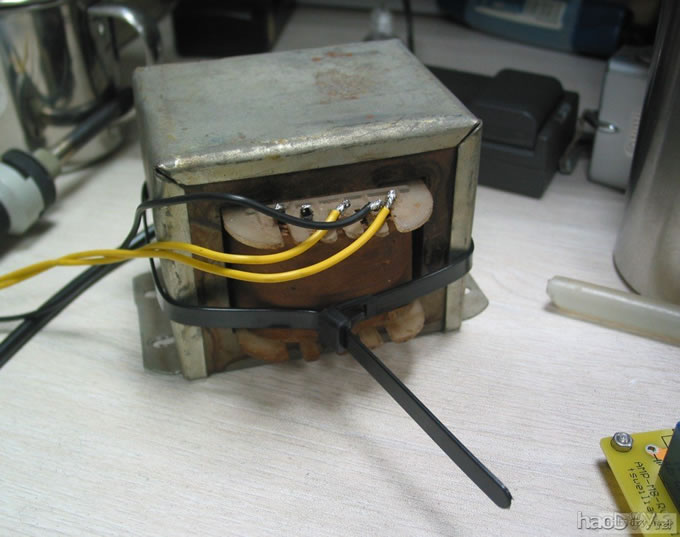

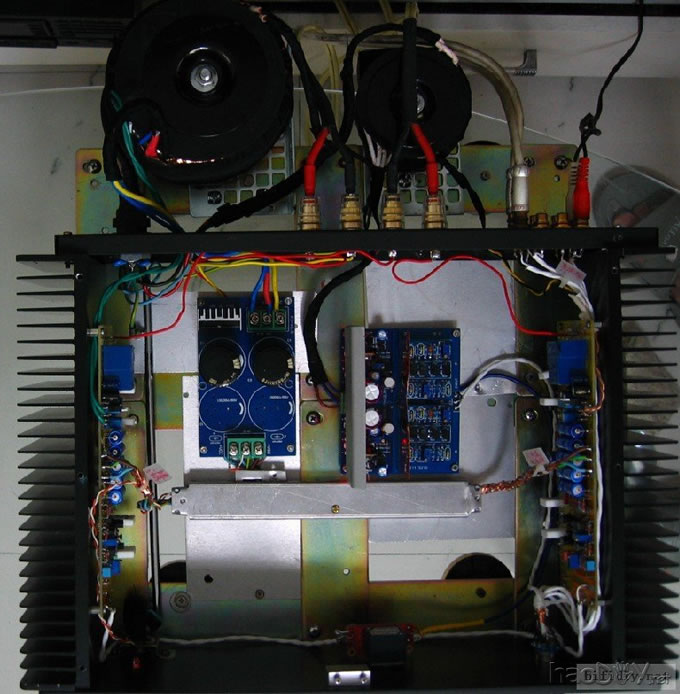

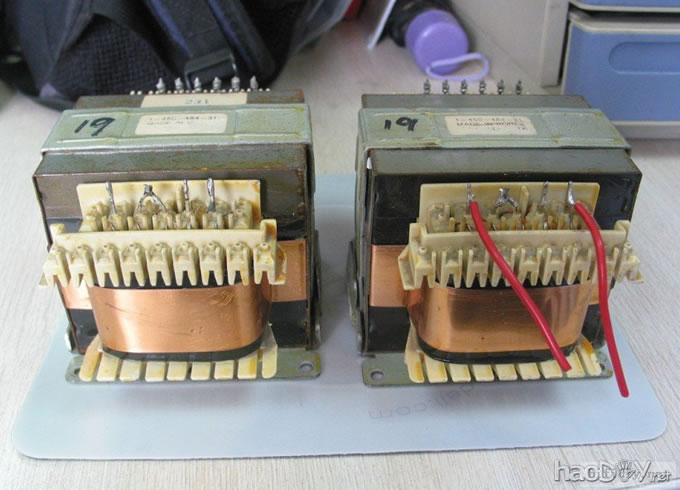

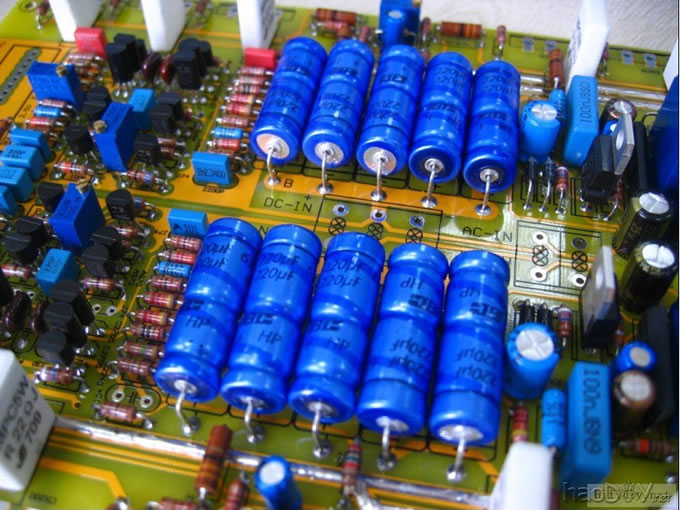

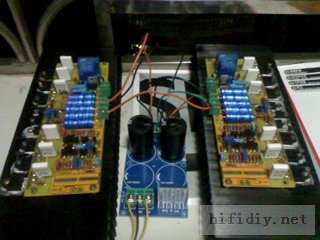

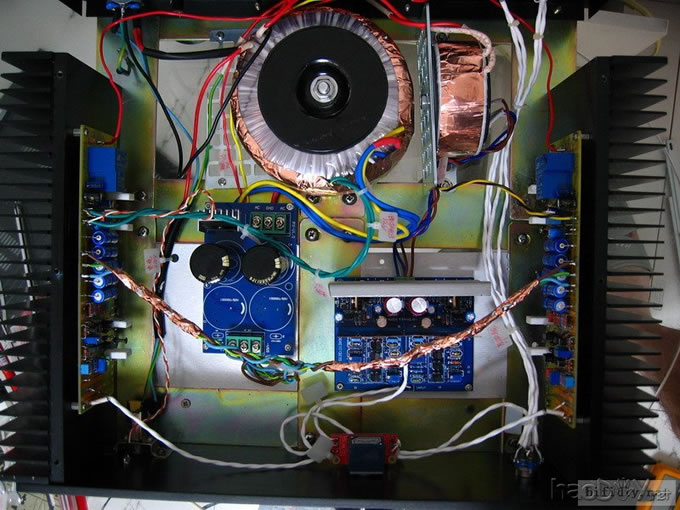

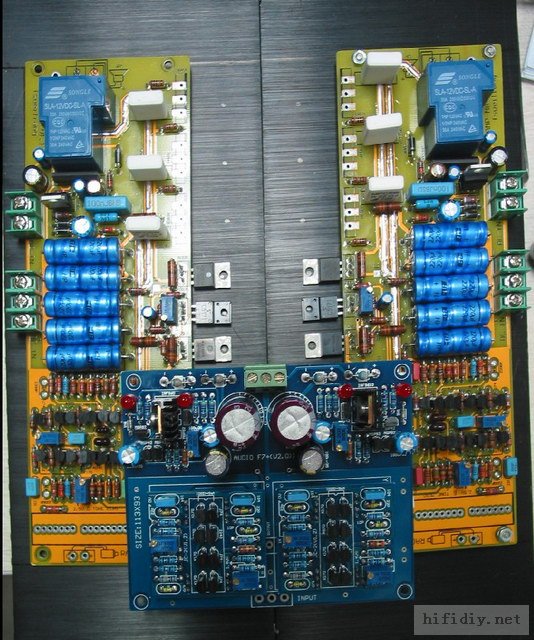

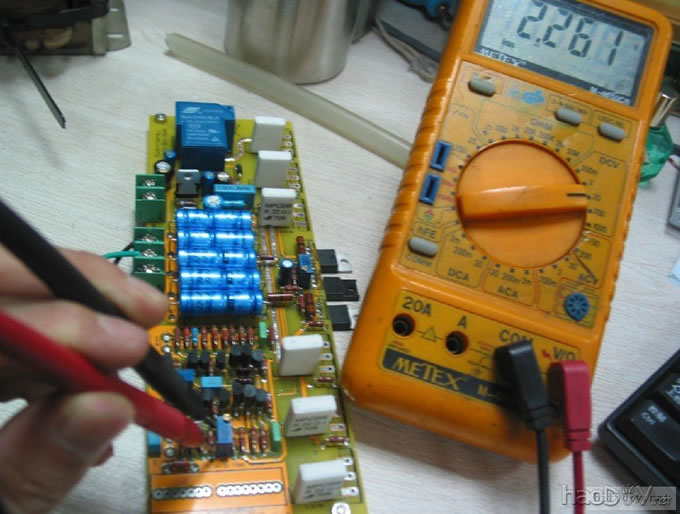

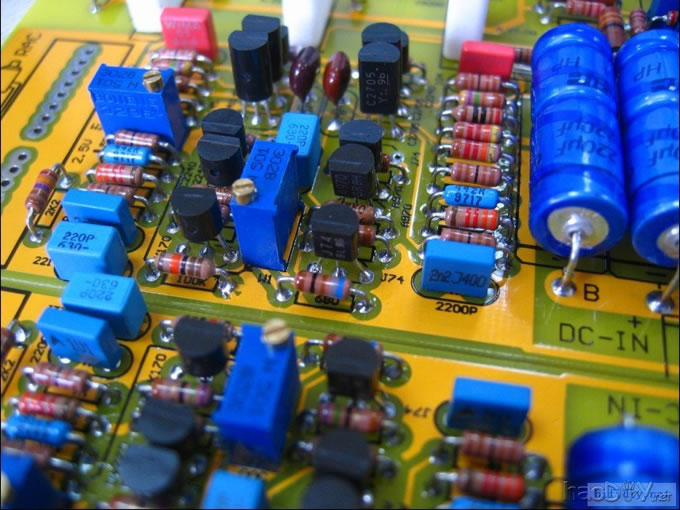

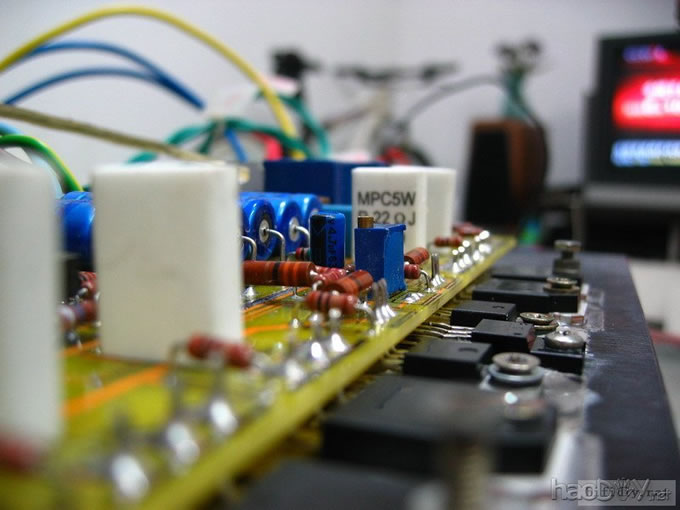

注册那么久，没发过贴。 M7还在煲，听说M8又出来了，手痒，就弄了一套，佛山佬，漏发东西真是出名。少了一对K170，J47，推动管忘了发。少了两只104威马电容。 多出几个小三极管。好晕。 电阻不采用M7的贴板焊接了，全半挂。。。。 东西不齐，只能上半成品图了。 一片蓝，，，   这次特别从上海一个商家买了几个719电阻，做工不错，电阻上漆和引脚都很好，误差也很小，只是感觉有些贵，看来用在神六上的电阻也是精品。 在清风处买的散热片还在工厂发黑，争取周末散热片能到，就可以开工了。 这东西还真不能急，慢工出细活。 为了给散热片打上螺丝孔，买了一套手动丝锥工具，给商家打孔也差不多价钱，还要给出图纸。 有了工具自己慢慢钻。  我的散热片回来了，这下不怕热哄哄了。  搞了一天的邮件服务器，在公司OT，不回家了，邮件服务器还在清数据。 趁机拿M8出来调试，让大家失望了，没有烟花，直接用上双AC28V，不上大管，不串灯泡。推动管有些小温。 前级调到2。25V暖和，因为我的环牛电压实际会比这个E牛高，所以调得保守些，大管EB脚调到0。4V左右，比官方<0.5的安全。中点电压，有反馈电容就是容易调到0，M7把电容取消后，就是会飘来飘去，不能定到0。    两块板调试完成，等上散热+大管，顺便也搞了一块JC2前级。  上大管调试，确定大管与推动管上螺丝与散热片已隔离。 家里没有灯泡，算了，不串，烟花就来吧。 通电，没看有烟，摸一下大管不发热，放心了，用20v档测量,测量图上所标的1K电阻，把电压调到2。5V，前级调节完成，用200mv档，测量0。22的电阻，为0，当时没上管时调试，把大管BE脚电压调成<0.5,还没达到导通电压，没电流，狂拧W3 501电位器，终于看到电压有变动了，狂调到35mv，160ma了，先吃饭，让它煲一小时。 吃完饭，摸一下，散热片有些温温，再测0.22电阻上的电压，有少少漂，把它调到30mv，150ma左右。再测量1K电阻的电压，没什么变化，再调一下中点电压，这个很难控制在0，最终在0.8mv左右漂动。 由于要改拆机箱，大工程，晚上不适合开工看来要明天大动工。 今晚没带相机回家，只能用老婆的手机拍，忘了调分辨率，变成320X240，带放大镜看吧。  两板主板也做到一点接地了，还是不行，不过倒是用单组电源做保护供电，不过后来我试过直把另一声音全拆，包括把保护组也拆了，还是有丝交流声。 看来要好效果，还是要双牛，这个大工程了，要把前后级分离，买牛。 今天终于把东西一股脑装进一个积木机箱里。机箱低架用机房架铁一块一块接起来，组成一个田字，40X40CM。散热片是自己用手钻打的孔，螺丝也有特色。。。。哈哈 加了一个前级变压器，也是伟良的东东，双24V，双12V，双24V用作JC2前级用，双12V一组用作一声音保护电路。 另一个牛是双28V做主电源，一个单12V做保护电路。基本上没噪声了。发觉大牛漏磁比较大，放进去对电路有干扰。看来要做一个罩。 每管电流调到115ma左右。中点控制得很好。一边看足球，一边搞，一直弄到4点。 还没什么精神去试听什么感觉。。。。    今年世界波，背景声音就像苍蝇，关闭声音，听音乐看波。 装好M8，M7也不能放弃，找了几块铝合金拼起半个机箱，半裸跑。 不带前级，听人声很有味道，有些松散，像胆。  又花了一天时间改进，把两只牛赶出机箱，这下终于解决噪声问题了，看来牛质量一般，不想花钱换牛了，就这样安置他。  用了一根没用的拉杆天线，做交流220V到开关的屏蔽，减少对功放板的干扰。  把整流到功放板的电源线密封起来了。  为了这个M7，M8花了整整2个月时间了，该停一下了。 把我的单车冷落了。  我的主音源，挺有磁性的声音。  自从装好后，装了一天，发觉声音不对我口味，差些把它卖了，决定重新做，特别买了两只E牛，拆机的洋垃圾。。。 单独供电，把反馈电容换成医那SIL。。。3对ON管换成两对大三肯。重本投资了，不行就扔。 一对型号一样的E牛很难找，从坛里找了好久也等不到，最终从深圳一个商家里找到，功率小了些，但是现在在大小区里，也不敢开得震撼感。。。满足呻吟还是足够。  我的M8折腾次数最多了，把M8装好，把M7赶出机箱，经过三次装装拆拆，一直没问题，昨晚把它固定在L型散热片上，没想到空间不够，放不下两个牛，又拆，电路板又只会附在散热片上，经过那么多次也没问题，整流搭棚焊接，还没空整理线，牛的功率还是小了些，只能调每管100ma，散热片温温。换了一个反馈电容，估计是心里作用，感觉短路电容直通与要电容听不出区别，木耳了。。。  M8最终定型，400W环牛供电，两组12 ACV供保护，由于这牛漏磁好大，对电路干扰好大，目前把牛放出机箱，贴近音箱听不到噪声，等到特色好的铁皮箱子，把牛，整流全扔进去。电流现在调到250ma每管，只用两对。取消耦合电容，保留反馈电容。不经任何前级，保留功放板原味，人声很耐听。低频有种隐隐约约而来，高声不刺耳。  牛的功率不够，3对管，一共12只，每管250ma,静态消耗也不少，还是环保些，现在推我的SS6.5，很充足了，刚用它看了一部电影，温度都升到70度左右了。 (责任编辑：admin) |
