第一次做场效应管功放,先把板做好了,打算装一整台成品机

时间:2012-09-27 09:38来源:hifidiy.net论坛 作者:jesonaqq 点击:

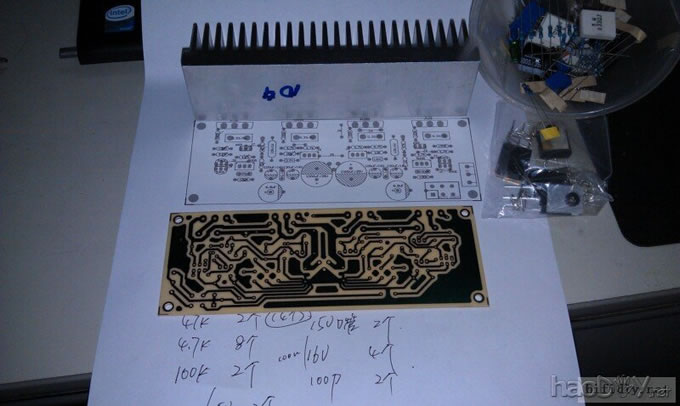

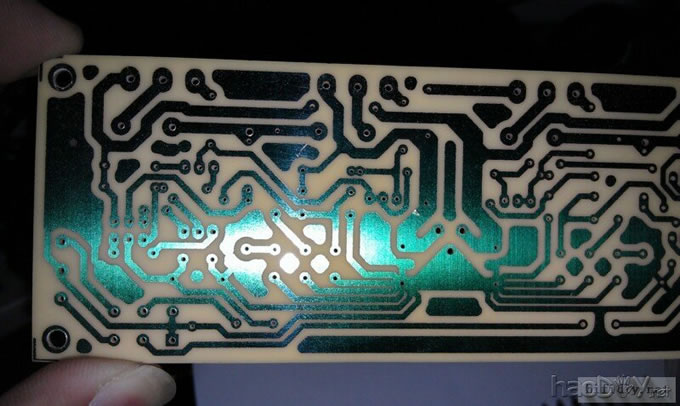

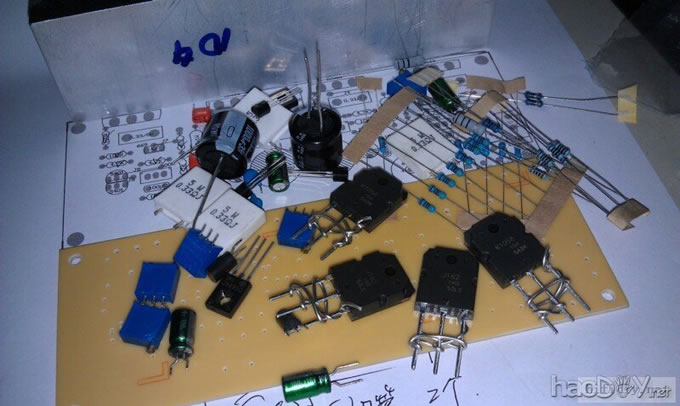

各位早上好啊!好久没有做功放板了,昨天心头一动,就又开始了不归路...... 从下午就开始布局,然后画线,调整布局,再画线,经过几次修改,再加一个通宵,把板子做出来了,向坛里的高手们学习了一点,把板子的各种地都给分开了,现在耳朵贴音箱也听不到任何噪音.由于还
各位早上好啊!好久没有做功放板了,昨天心头一动,就又开始了不归路......
      从下午就开始布局,然后画线,调整布局,再画线,经过几次修改,再加一个通宵,把板子做出来了,向坛里的高手们学习了一点,把板子的各种地都给分开了,现在耳朵贴音箱也听不到任何噪音.由于还在调试中,待成品组装完成后再谈听音评价.先上图大家看看吧,等下还要上班第一次做场效应管功放,先把板做好了,打算装一整台成品机 .我觉得玩DIY的同志并不比恐怖份子差劲第一次做场效应管功放,先把板做好了,打算装一整台成品机
第一次做场效应管功放,先把板做好了,打算装一整台成品机

 谢谢支持.我用的是PROTEL99画的板,我还不懂转PDF文件.板子前天让我给拆了,打算作一下修改,重新画一块.布的线与坛子里的大侠相比,我的根本就不算什么,建议你可以多看看坛上大侠们的帖子,应该要向他们好好学习才对.


第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

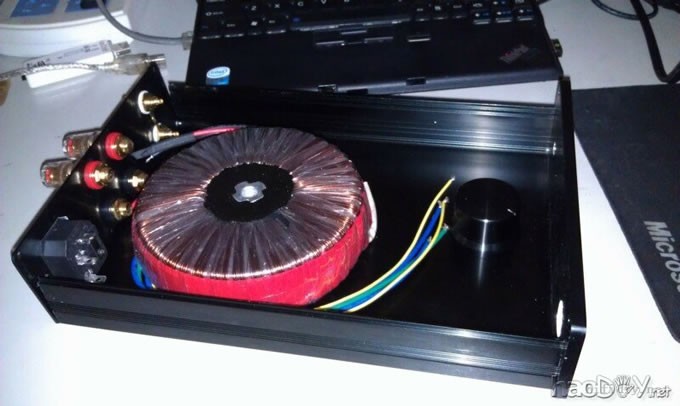

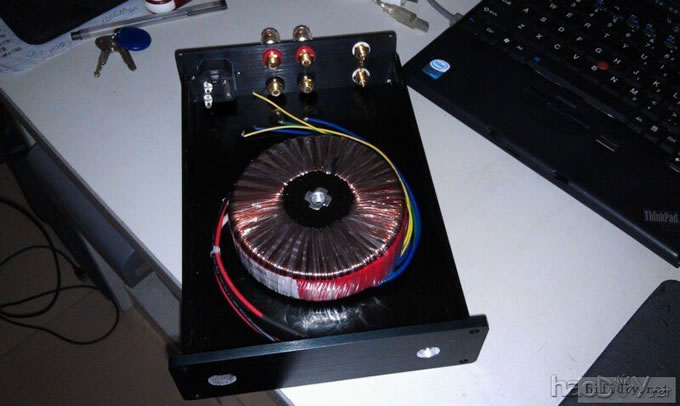

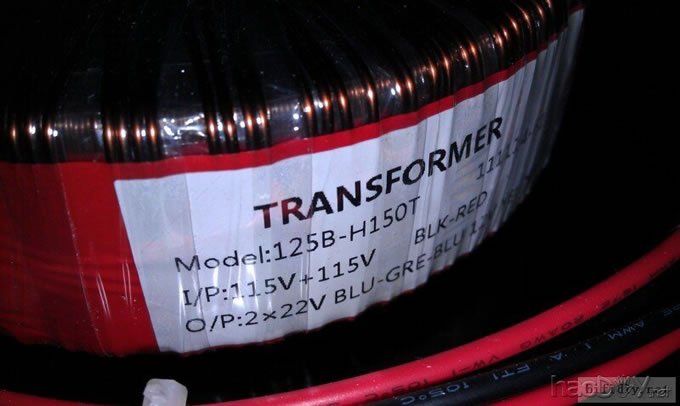

谢谢大家的支持.第一次做场效应管功放,先把板做好了,打算装一整台成品机今天变压器刚到手了,打算装这个机箱.机箱的前后面板已经加工好了.音箱保护电路计划直接装在接线柱上锁紧,电源板也单独一块.这样可以更大程度利用现有器材,如果想玩别的电路时,只要变压器物电压满足使用,就可以只换功放板了,还在制作中,先上图
第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

第一次做场效应管功放,先把板做好了,打算装一整台成品机

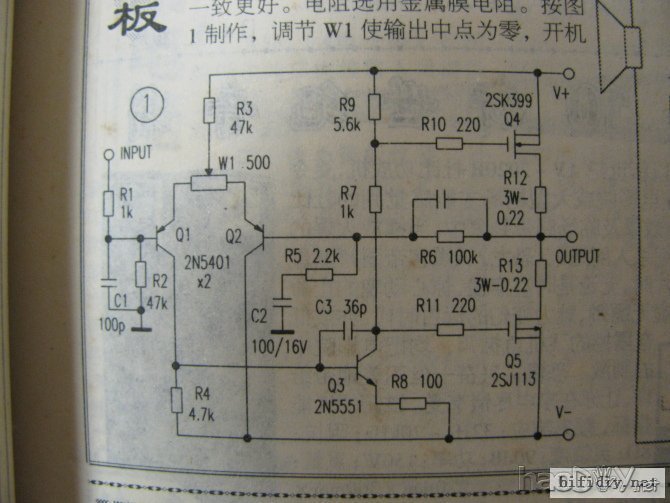

对了,用的是这个电路,自己稍作了调整
第一次做场效应管功放,先把板做好了,打算装一整台成品机

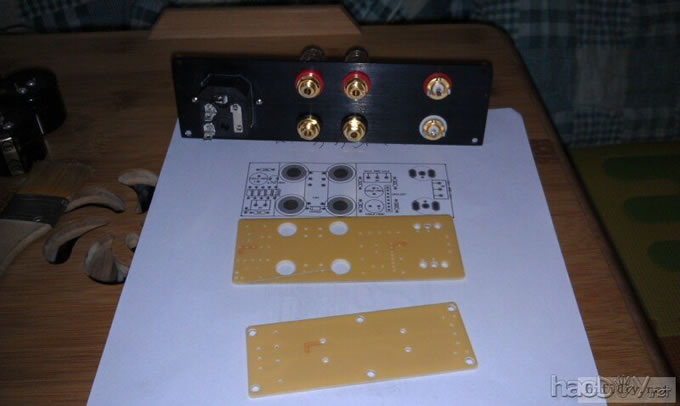

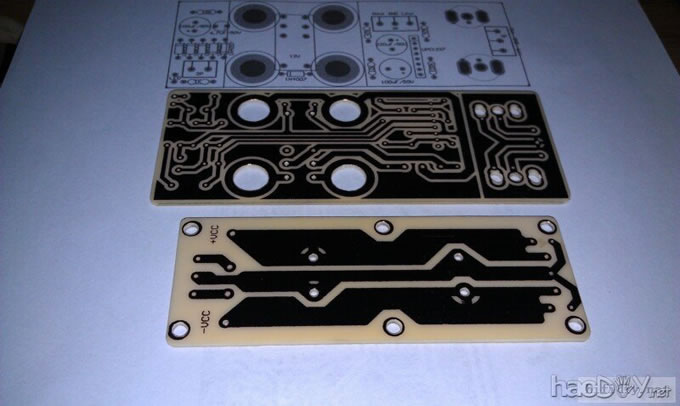

谢谢大家的支持.经过一个通宵,又把输出保护板和电源板画了出来,板子已经钻好元件孔了,先上几张图给大家看看.现在实在是太累,要睡觉去了
电源板和输出保护板
第一次做场效应管功放,先把板做好了,打算装一整台成品机
第一次做场效应管功放,先把板做好了,打算装一整台成品机

早上发完帖后一觉睡到两点多第一次做场效应管功放,先把板做好了,打算装一整台成品机 ,匆匆吃完饭后去电子市场买了一些元件,回来后就开始焊接了,上图

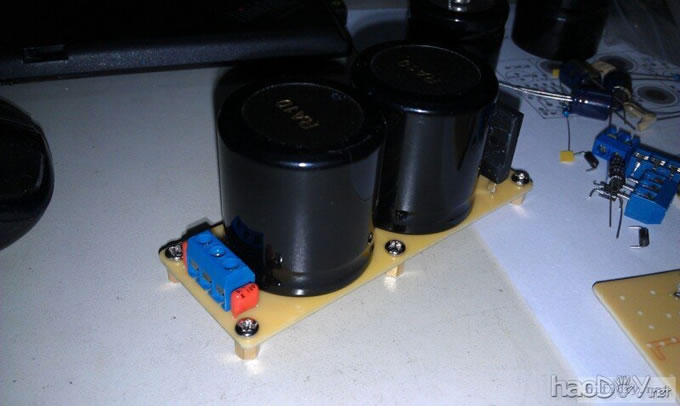

先焊好了电源板
第一次做场效应管功放,先把板做好了,打算装一整台成品机

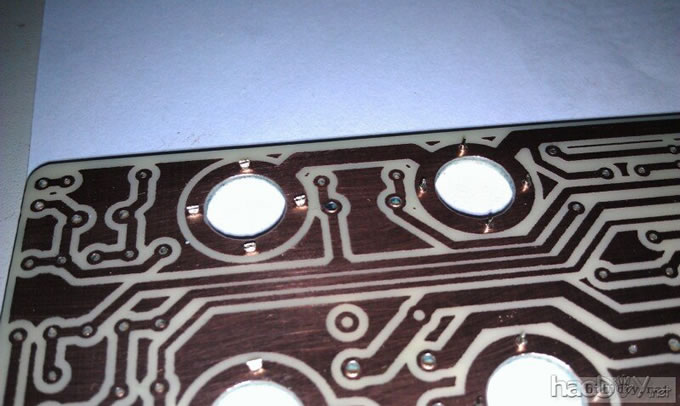

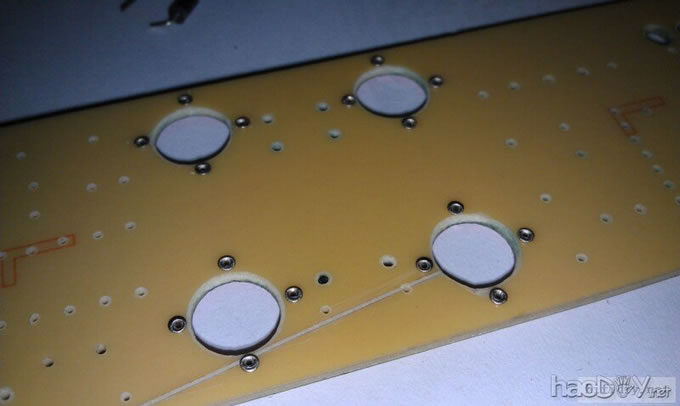

因为我要把喇叭保护板直接固定在机箱的后板上,而板子却是单面板,为了让板与输出端子完好地接触,动用了我们俗称的"鸡眼"第一次做场效应管功放,先把板做好了,打算装一整台成品机 .又因为锁紧输出端子的镙母在元件面这边,所以把鸡眼的喇叭帽放在了元件面
第一次做场效应管功放,先把板做好了,打算装一整台成品机


另一端则用尖嘴钳夹扁,这样鸡眼就不要松动了,方便后面上锡焊接
第一次做场效应管功放,先把板做好了,打算装一整台成品机

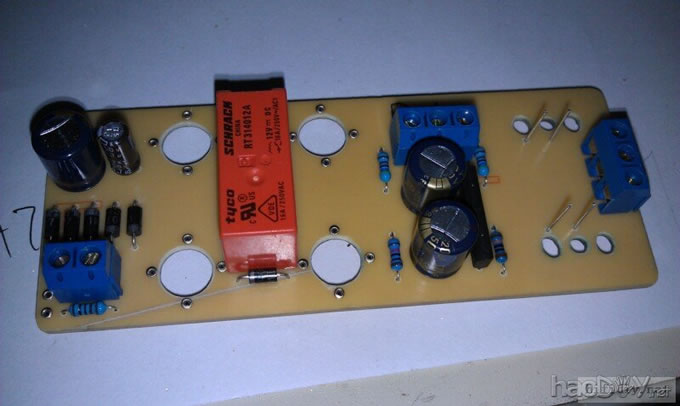

焊完鸡眼后就可以开始焊别的电子元件了
第一次做场效应管功放,先把板做好了,打算装一整台成品机

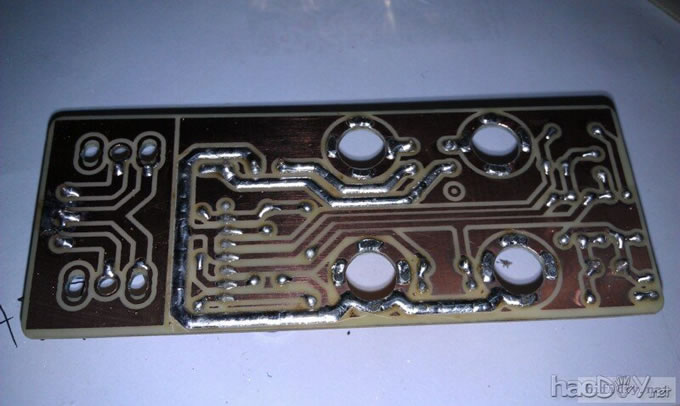

喇叭走线和地线用锡搪一遍,保证"大电流"的无损通过
第一次做场效应管功放,先把板做好了,打算装一整台成品机

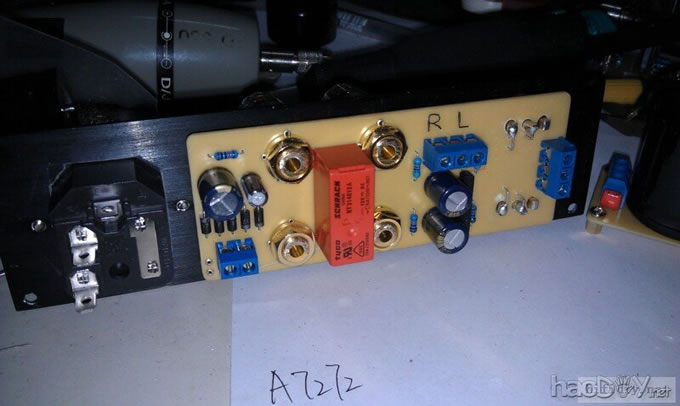

先用12V的变压器调试保护板,通过更改开机充电电阻的阻值后,把延时吸合时间设定为4-5秒.再用万用表的通断档(二极管档)测试保护板的功能,确定完好后就可以装到机箱后板上了
第一次做场效应管功放,先把板做好了,打算装一整台成品机

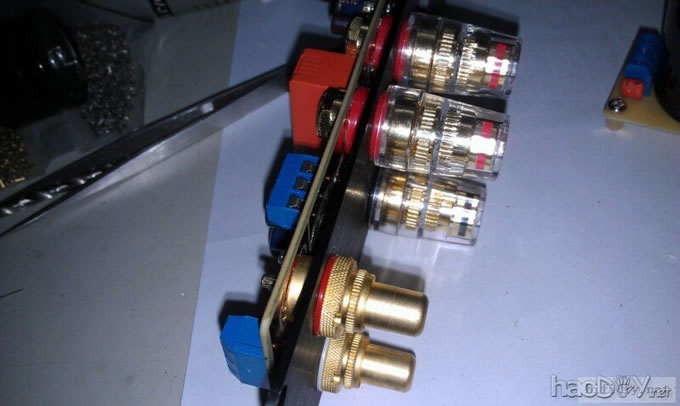

输入RCA座考虑到要与喇叭输出端子高度相同(因为板子是直接锁在后板上的,高度是必须要保持一致的),原来打算用的RCA换成了现在用的这种了
第一次做场效应管功放,先把板做好了,打算装一整台成品机

  兄弟,今早上我看了你的帖子,你这农家鸡我也想吃.但是昨天去华强找了一下,竟然没有K214/J77这对管.而且我要装的这个机箱太薄了,变压器的高度受很大的限制,只有AC双22V和单AC12V,现在只能是先用别的电路.待我下次装机找个合适的机箱时就可以做电源部份更好的功放了.希望你能抽空早日做出来好让我学习学习

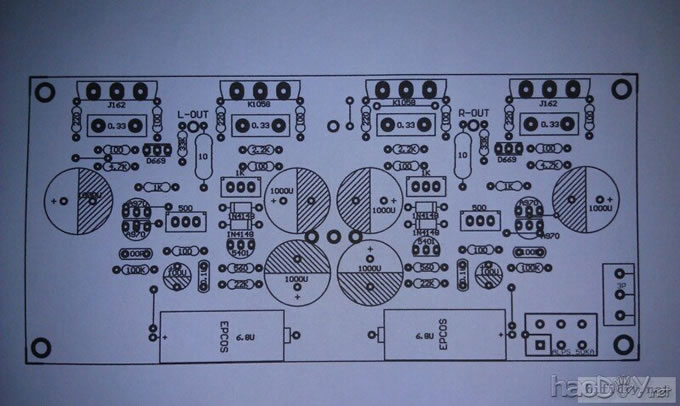

通过一个下午的时间,把更新后的功放板画好了,前级供电用RC方式加强滤波,同时在差分输入级加入恒流源.如果这块板调试后声音OK,没有噪音,我的成品机就是这一两天的事了第一次做场效应管功放,先把板做好了,打算装一整台成品机 板要等吃完晚饭后才能开始做,现在先上顶层丝印图给大家看看.

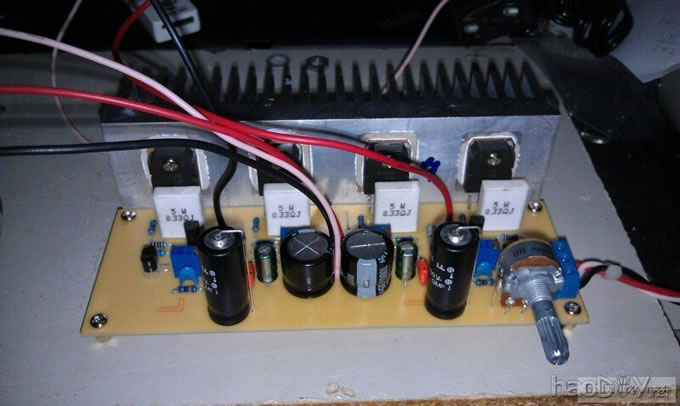

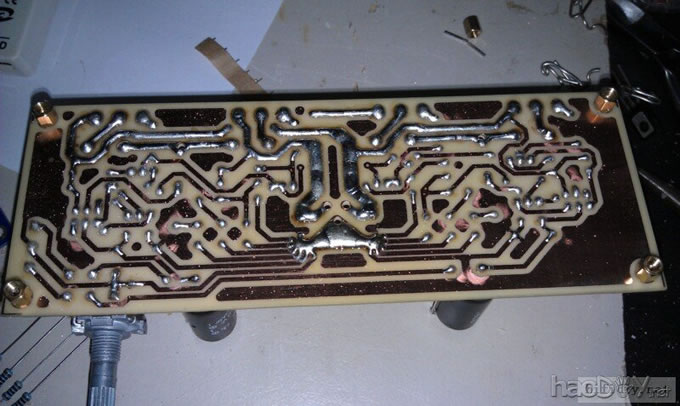

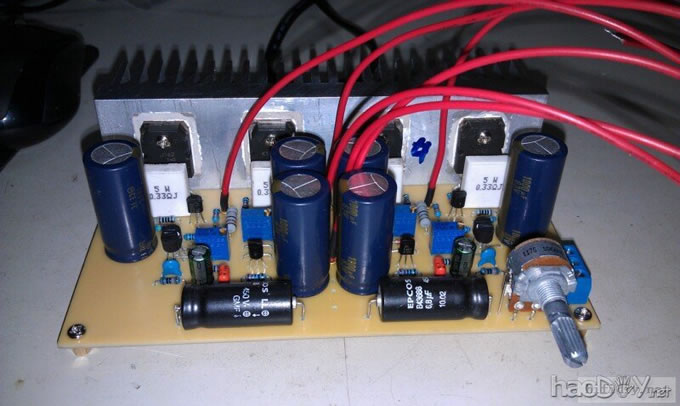

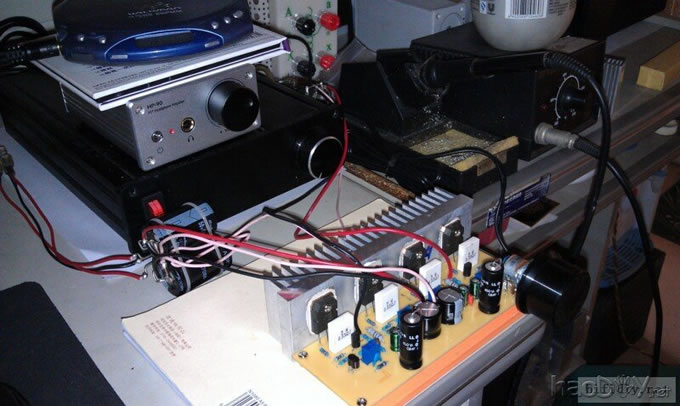

板子已经做好调试完毕了,声音很满意(多少还是带一些主观色彩的第一次做场效应管功放,先把板做好了,打算装一整台成品机 ),至于我一直头痛的噪声,由于这次改板加强了前端的电源处理(其实就是很简单的RC滤波方式,但是效果相当理想,就是不能接重负载而已),接音箱根本不可能听得到,接上我的头戴耳机只能听到一丁点静噪.所以个人觉得很满意第一次做场效应管功放,先把板做好了,打算装一整台成品机 .就是不知道装机箱以后会不会有意外的噪音出现第一次做场效应管功放,先把板做好了,打算装一整台成品机
在刚焊好通电试音的时候,发现差分级的电流上不去,总是只有零点几个MA,后来看了一下,恒流源三极管的B极对地电阻(22K)太大了,后来改为10K以后一切OK!输入差分总电流为3MA,电压级的电流为13MA,后级调整为35MA.增益调整为34倍左右.
再多说几句,场管功放真的很好调静态电流,调了基本就不变了,就算温度上来一些以后还是很稳定,不像我上次做的那个晶体管功放,十分钟就得调一次,而且总是不稳,总会变,冷机的时候半天温度上不来第一次做场效应管功放,先把板做好了,打算装一整台成品机 ,反正各种头痛......不过本人理论技术也不好,所以对晶体管功放真的搞不定,还是场管好调第一次做场效应管功放,先把板做好了,打算装一整台成品机
要睡了,上几个图


同时把六个电容改用耐压更高的了
第一次做场效应管功放,先把板做好了,打算装一整台成品机

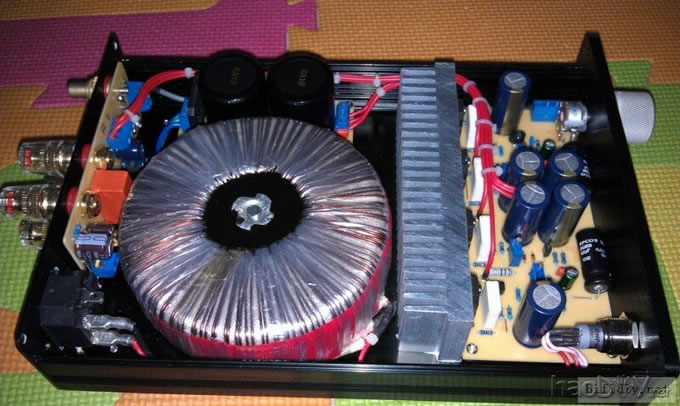

由于装机拍照都是我一个人完成,所以很多装机过程不能拍下来,敬请见谅.大家看看成品机吧
第一次做场效应管功放,先把板做好了,打算装一整台成品机 (责任编辑:admin)
