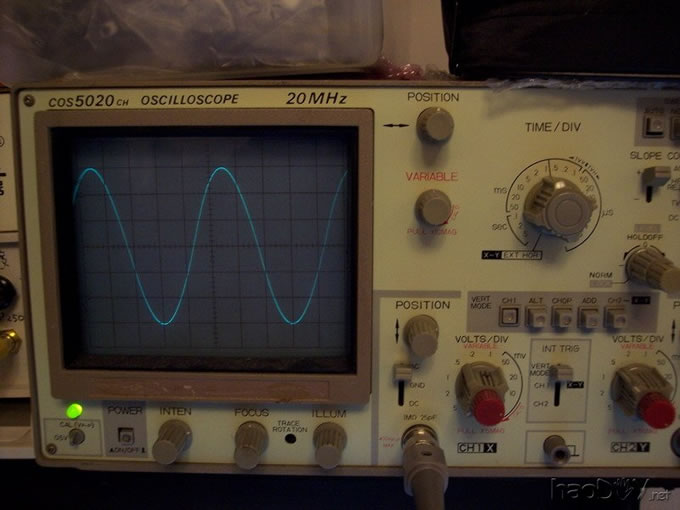

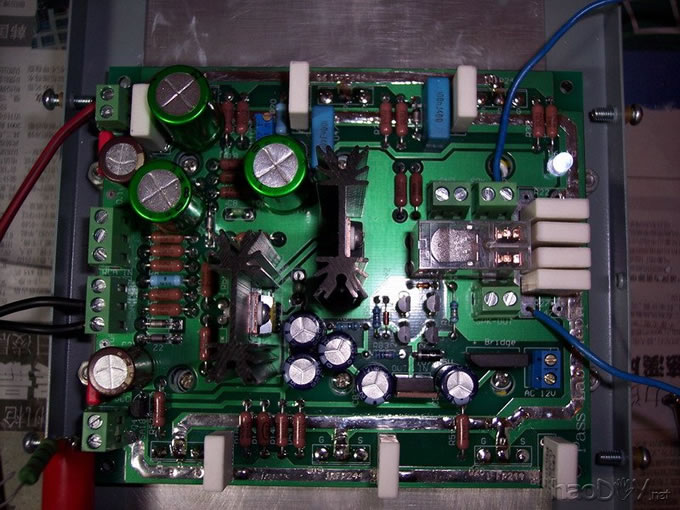

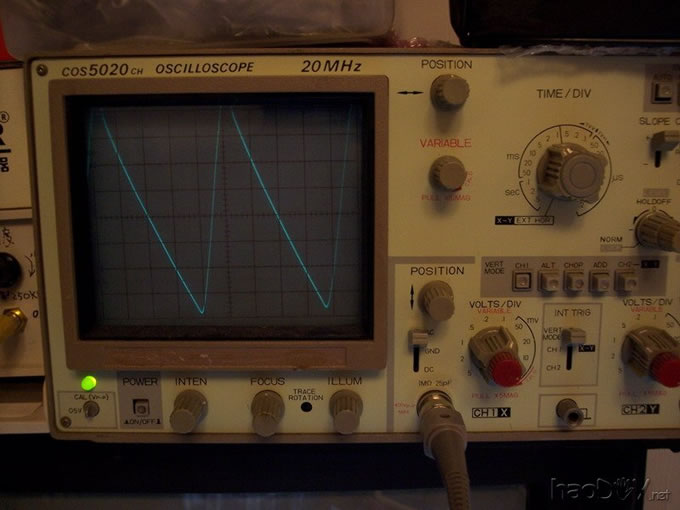

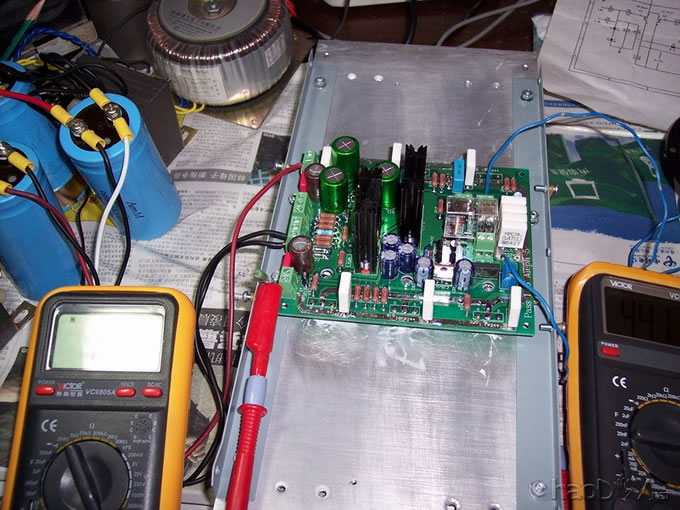

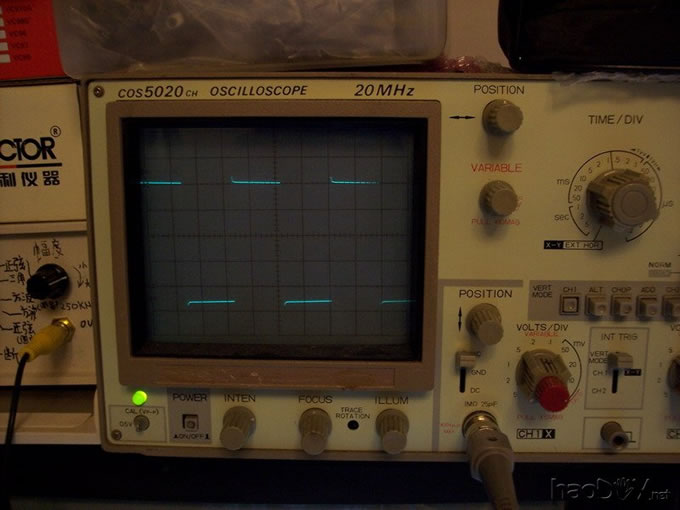

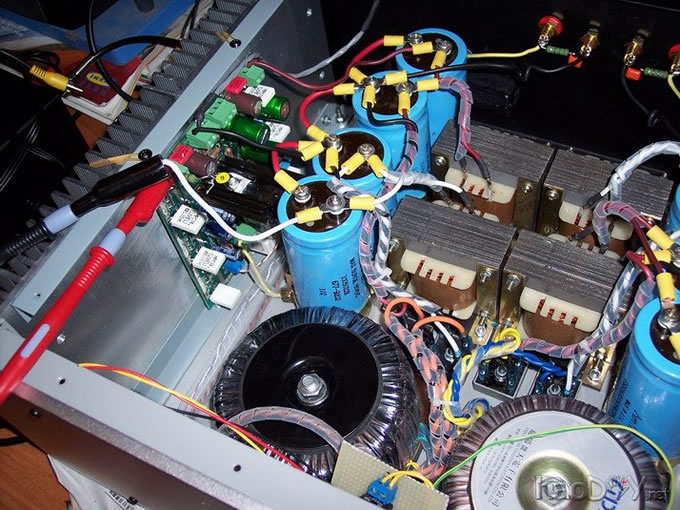

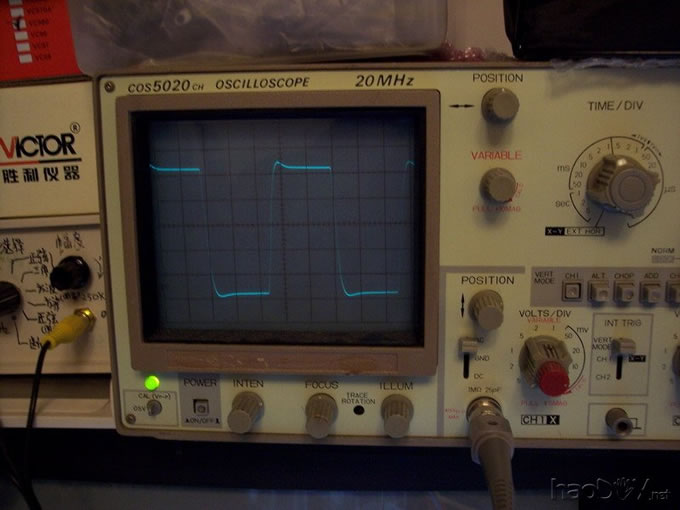

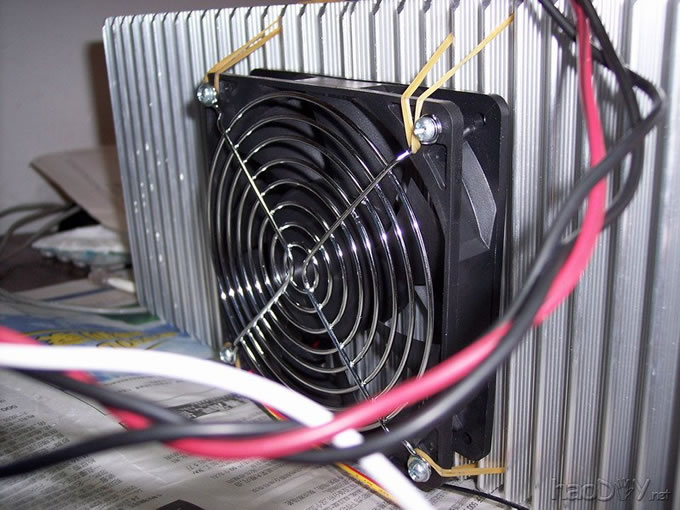

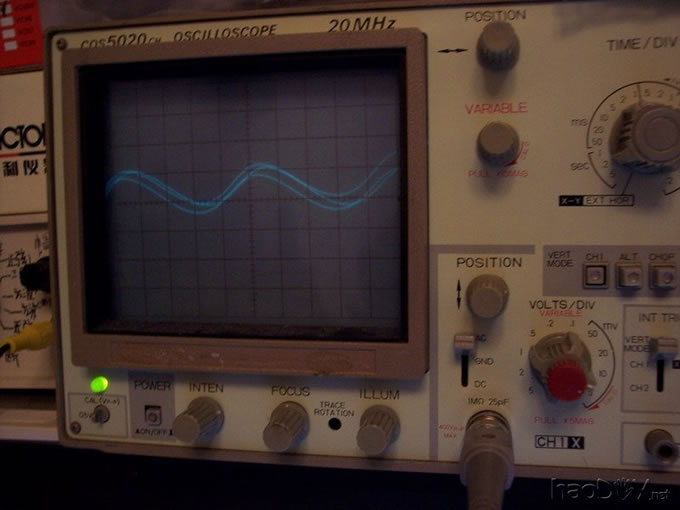

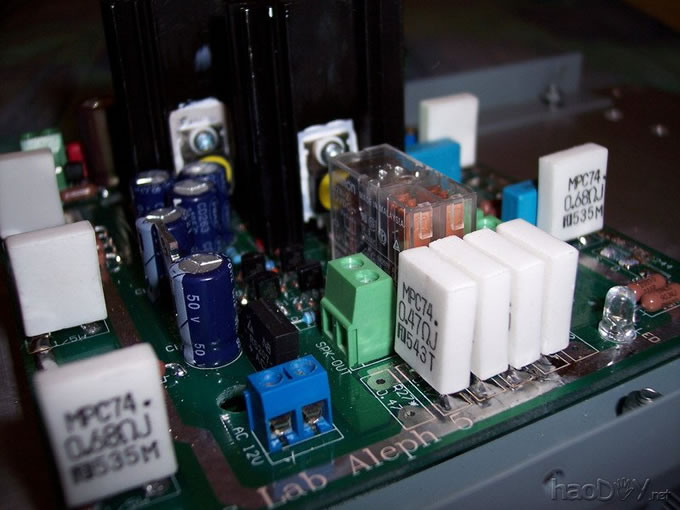

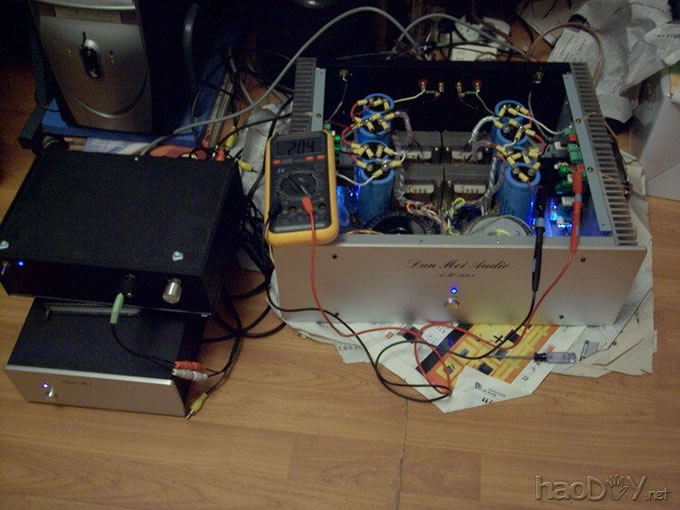

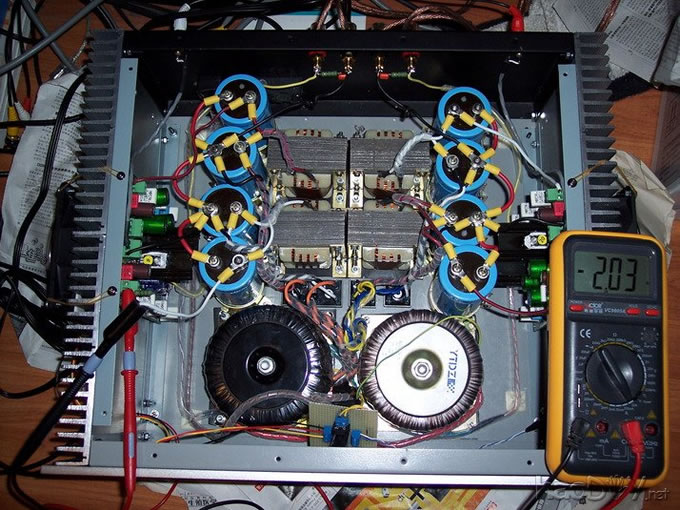

制作一台PASS ALEPH 5甲类单端的一直是我长久的心愿，经过2个月的备料，终于这周得以开工。算起来功放做的也不少了，不过以前一直都做的集成功放，LM1875 LM3886 LM3875 TDA7294 LM1876， 真正的分立元件功放，是去年年底做的PHASE120 还有小龙论坛上的HGF-100经典差分功放，算起来这个ALEPH 5是我第三台分立元件的功放，之前还做了一台ZEN4，不过对它实在没什么兴趣，焊好了之后也没通电就丢在一旁了。感觉还是做分立元件的功放水平才得到了真正的提高，基本上就这么些基本电路结构，百变不离其中。正因为前两台分立元件制作的所积累的经验，终于也才有信心开始了我的ALEPH5之旅[em11][em11][em11] 先上照片[em11][em11]     板子是和网友YANGBINKK一起设计完善的，板子与其他设计成长条状的板子不同，在设计的时候主要考虑走线的优化，以尽量减小干扰，6个IRFP240是装在板子下面的，通过板子上面预留的6个大孔来拧螺丝固定，就是按照起来费点劲，我是先把管子弯好，固定到散热器上，在装上板子的。 板子上的电源滤波的是ELNA RJH220u/63v和WIMA MKS4 0.22并联，那两个兰色的方块是RIFA PEH450 0.1U的，A5上最关键的那3个220U的电解用的是从DZ邮购的MUSE BP 220U/50V，原来设计是用ELNA RJH的，那到MUSE BP之后才发现这个电容这么大，拿在手里沉掂掂，引脚也很粗，让人的第一映像就是够料，想来应该非常不错的。看到DIYAUDIO上说用BLACK GATE N 系列的电解可以使声音有非常大的提高，不过这个东东根本找不到正宗的货，等以后有机会再试吧：） IRFP240和 IRF9610是从小龙那里买的IR原厂的管子，买了40个240，30个9610回来配对，配对可真件痛苦的事情啊，我用PASS的方法测了一遍，再从VGS误差0.01以内挑出来的管子，又用WZY728老大的方法测了几个不同的工作点的情况，根据综合的情况来选择管子，根据最后的情况来看，效果还是非常理想的[em11] 所以之后先用元音AR998机箱上面的散热器先顶着，在散热器上再设计了悬挂系统（嘿嘿就是橡皮筋）来固定，并且在风扇与散热器之间还增加了一层超级震动吸收系统（嘿嘿！其实就是海绵贴）来吸收震动；这样使风扇的噪音尽量减小，呵呵：）  各点电压实测如下 R11压降：4.86V R14压降：4.54V 恒流源Q5 CE两端：4.76V Q18 Q19 Q20 的源极0.68欧电阻上的压降分别是：0.453V 、0.459、0.463V 恒流源 Q6 Q7 Q8 源极0.68欧电阻上的压降分别是：0.464、0.461、0.445V 开机10分钟后输出端对地直流电位为8MV左右 [em06][em06][em06] 所以用管子上有所保留，没有用最配对的管子，第二个声道是今天刚刚才完成的，240的源极电阻压降都在450MV正负10MV，对第中点电位，基本上在3MV以内，有时候测出来是1MV左右，呵呵：） 开机一段时间后温度上升，但是由于用风扇散热，基本上开机1个小时左右用手摸管子附近的散热片，温度有点热，不过手也可以一直放着，不烫手，估计再60度以内吧。 今天还测试了一下波形这是20KHZ正弦波的  这是20KHZ方波的  1KHZ方波的  可见从波形上来看ALEPH5的方波响应并不是非常完美 接了个小喇叭，把我气坏了，发现喇叭有轻微的交流声，大概离着半米也可以耳闻 ，心想A5的输入阻抗才10K，即使输入端悬空也不该如此吧，于是又把输入端短路了还是有可纹的交流声，用示波器测量输出端能看到明显的100HZ的干扰波，当时心就凉了，完了，肯定是板子的规划有问题，这下麻烦大了 ，无奈时间已经太晚了，只好先睡觉，在床上躺着还在想交流声的问题，突然想到再一考虑会不会是电源有问题，昨天我是先试试的所以先接了一个16000U的电容做滤波，这个是甲类的机器，电流很大，PASS都用上10万以上的滤波电容。 于是昨天晚上又祭出了我早准备好CLC滤波大法！16000u+L+16000u，再接上喇叭一听，哇！我的交流声呢！真是太爽啦！把耳朵紧贴炮灰喇叭都听不到一点交流声，只有极其微小的白噪音。 刚才又用示波器进行了测量这个是用一个16000u /50V AEROM水塘滤波，在电源端测得的波纹  示波器的量程是100MV/DIV，也就是说用16000微法电容滤波的时候电源链波竟然有1VPP多！  这个是CLC滤波的涟波（显示有三条波形是由于量程小，市电电压变化波动，相机拍摄的关系），示波器的量程是10MV/DIV，这是候的链波只有20MVPP左右了。 看来前几周找人特意定做的大电感没有白费了，在关键时刻终于伸手不凡，哈哈 还有由于CLC滤波的关系，滤波电容容量实际上用的并不是很大，所以开机的时候灯也不会暗一下，我看连我先前准备好的开机延时保护板都可以不用了，哈哈。 ALEPH5 开关机的时候喇叭开关机冲击声很小，实际上喇叭保护器也可以不去用它了， 今天实在太累了，装好了2个声道，没力气再开声了，并且变压器还少一个，只能明天先试试单声道了 [em11][em11] 万兄用过？还没见到国内哪家有卖，据说价格巨贵的，万兄哪里买的，我也想搞几个试试，DIYAUDIO上说得很神啊。还有我用的MUSE是 BP那种无极性 ES的那种，绿底黑字，不是普通的FX系列的，万键兄说的“MUSE高音太少，要并小电容”是指的我这种MUSE ES系列的吗？ 菲利普轴向的电解真这么好吗，这个东东好像很好买到啊，下次去电子市场找找看。 A5上零件不多，这几个电容倒是值得花点力气好好玩玩的。 有个示波器实在是非常有用的啊，DIY 的时候心里有数，不至于简单到所谓单单用耳朵收声这样的粗浅了，实践可以有理论来指导，有根有据，发现问题解决问题，这样自己的水平才能提高！其实现在一个二手的示波器也不算贵。便宜的搞个单综10M的就能对付了，没几百块钱，想想一根咸菜都得成百上千，几百块的示波器又能算什么呢 终于把ALEPH 5装箱了，    最终搞定了，2个320W的环牛（稍微小点再大的机箱也放不下了），8个16000U/50V的大水塘，四个6MH的大电感，机箱太沉了！ 完全的双声道结构，机壳也没接地，交流声极小，几乎不可闻，机箱接不接地感觉也没什么关系，就算了。 晚上把电流先放到了1A，听了一段时间，没有问题后，又放到正常值，2A！，听半个小时后，测直流电位，一个声道是11MV，另一个声道只有0.19MV！ 由于电容总共用了128000U的容量，还是怕开机家里灯会闪，所以变压器初级串了一个10D-20的功率热敏电阻（与PASS用的CL60相近），冷态电阻10欧，热态电阻大约为 0.3欧左右，开机的时候非常放心，没什么冲击，灯也不会闪 [em11] 机箱两侧放了2个120MM*25MM的直流12V静音风扇，用AC6V供电，并且风扇与散热器接触的地方用厚的海绵贴粘上，并用四个橡皮筋悬挂到机箱上，工作起来的噪音非常小，半米左右就几乎听不见了。A5电流在1A左右的时候实测1KHZ正弦波最大不削波输出的幅度大约32VPP左右，这时候不加风扇的时候散热板温度不怎么热大概50度左右，开了风扇后散热板很凉了，估计都不到37度。正常静态电流2A的时候开风扇一个小时左右摸管子附近散热板的温度也不过50度左右，非常理想！ 今天晚上刚开声，还没有仔细听，对比，按万键兄的话，自己的DIY自己爱，呵呵，评价起来会不够客观，打算再听上一段时间再说说听感。不过刚开声的时候声音并不感觉太好（静态电流1A，我的声音也放得不大的），而后调上2A，感觉声音明显好太多了，10分钟后感觉音场开阔了很多，细节也非常好，感觉ALEPH 5 的声音比较厚重，中高音有非常细腻，有点电子管的韵味！ 还有以前听有人说ALEPH的机器低音稍微差一些，不够力度，今天煲了一下后，谁说低音力度不够！低音也很强劲，并且我用的是惠味的D3.2的，4欧阻抗，是比较难推的，ALEPH 5 区区的60W的功率竟然也驱得服服帖帖的！控制力非常好[em11] 最后的感觉是装一个甲类功放也没有象大家说的那么可怕，这个PHASE 5非常稳定，声音也非常好，一次安装调试完成！也没有象大家说的大火炉这么可怕啊，算算静态电流也不过35*2*2*2，300W左右的耗电，想想一台电脑也得200W呢，家里的热水器1KW（几乎天天用），嘿嘿。 ALEPH 的机器真的值得大家一试的，绝对值！[em11][em11][em11] 管子还是不错的，我定了30个9610 40个240配的，配对的时候我记录了文档的，你要看的话，到时候再QQ上发给你好了，以供参考， 管子不打算转让，配对实在是件辛苦的事情[em11]自己留着以后玩玩别的也好 已经听了2天ALEPH 5的声音有点象胆机，中音高音端非常细腻透彻，很好听，但是低频的力度上面是要明显强于胆机的，比较起来我以前做的PHASE 120的功放，感觉A5的声音厚，PHASE的速度要快与A5，中音和高音当然是比不过A5，低音的力度以及弹跳力也没有A5来得劲，PHASE的低音比较松，不过听上去也很好听，还有下潜的感觉比A5深。 A5的声音虽好毕竟耗电量太大了，只能在休闲心情好的时候听听，还是得抓紧把PHASE给重新搞个箱子装起来，平时还得靠它[em11] 回42楼的兄弟，散热器是比较小了，静态电流调到1A的时候还可以，2A的话就不行了。所以我在两侧的散热器上又加了2个120MM的12V静音风扇，又用DC9V以降低噪音，效果非常理想，昨天一连开了4个小时，摸管子附近的散热器，温度也很低，应该在40多度左右。 (责任编辑：admin) |
