制作TDA1514集成功放

时间:2013-04-19 16:52来源:www.crystalradio.cn 作者:jackyytche 点击:
先上原理图: 上一回做TDA1514A集成功放到现在快有20年了。 是带音调和前级的合并功放,当时流行这样。电路没有采用官方推荐的形式,是去掉自举的,据说可以提高保真度,也是当年流行的线路。 这回绝对按照官方线路做,纯后级,带自举。 并且配上漂亮的机壳

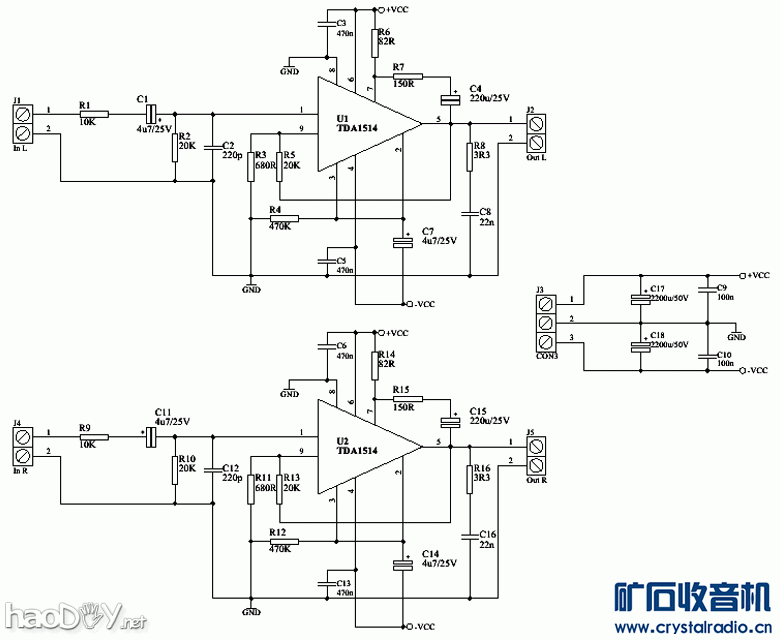

先上原理图:

制作TDA1514集成功放

上一回做TDA1514A集成功放到现在快有20年了。

是带音调和前级的合并功放,当时流行这样。电路没有采用官方推荐的形式,是去掉自举的,据说可以提高保真度,也是当年流行的线路。

这回绝对按照官方线路做,纯后级,带自举。
并且配上漂亮的机壳!!

当年做的TDA1514A功放的声音还是不错的,记忆犹新啊


制作TDA1514集成功放


制作TDA1514集成功放
2011-9-15 09:14 上传
下载附件 (45.1 KB)



制作TDA1514集成功放




制作TDA1514集成功放


制作TDA1514集成功放

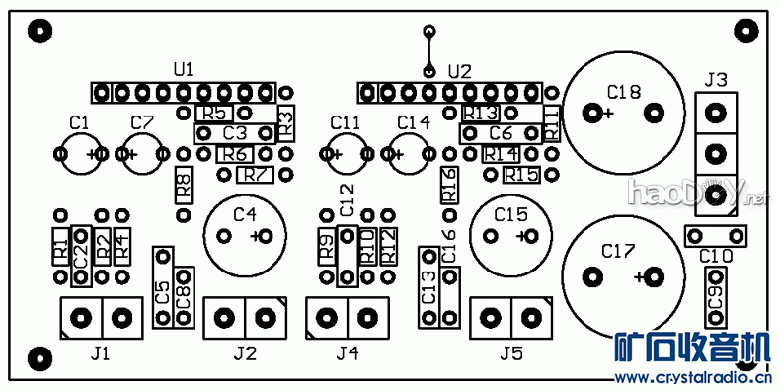

PCB不是自己设计的,所以PCB文件就没有了。抱歉。

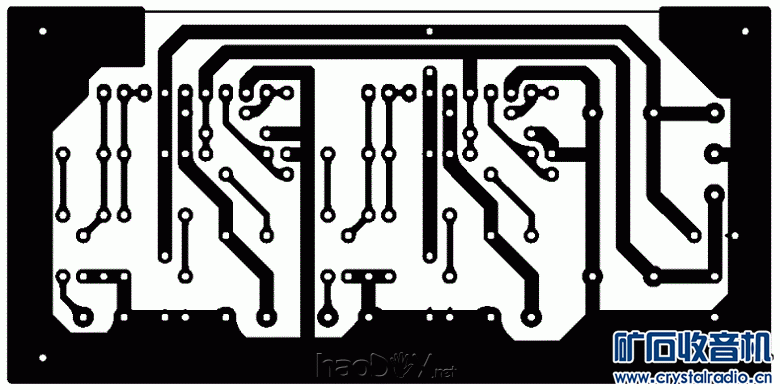

在10楼有个PCB图片文件,国外某个论坛下的,具体哪个论坛忘了。我就是用他做了热转移做的PCB,然后自己改进一下,加了个电源部分。

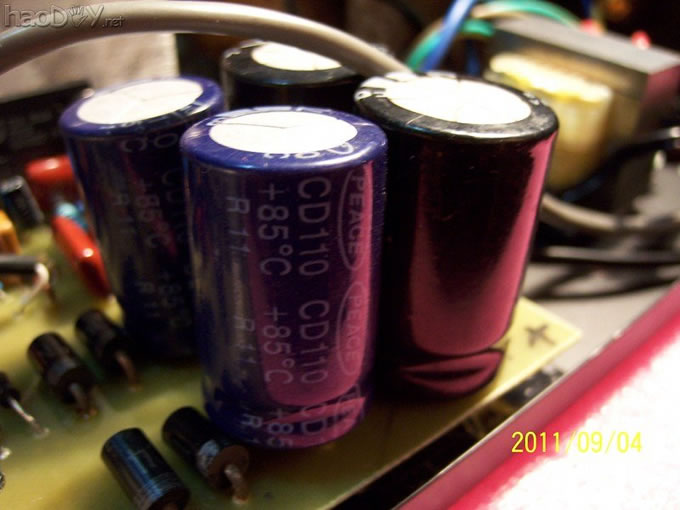

滤波电容特写CD110
制作TDA1514集成功放

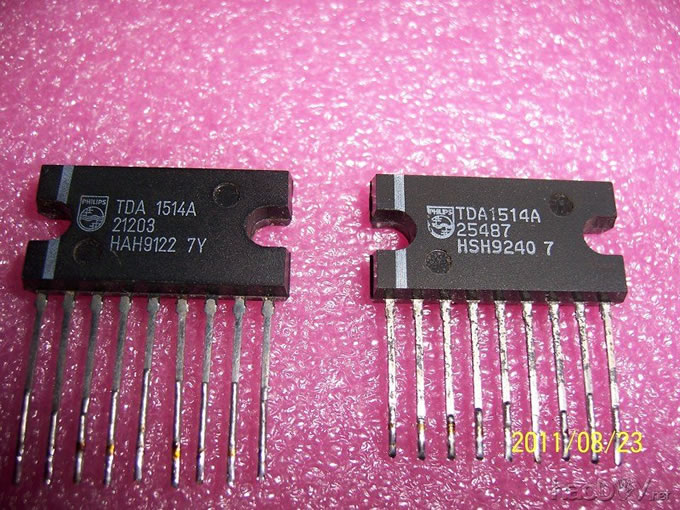

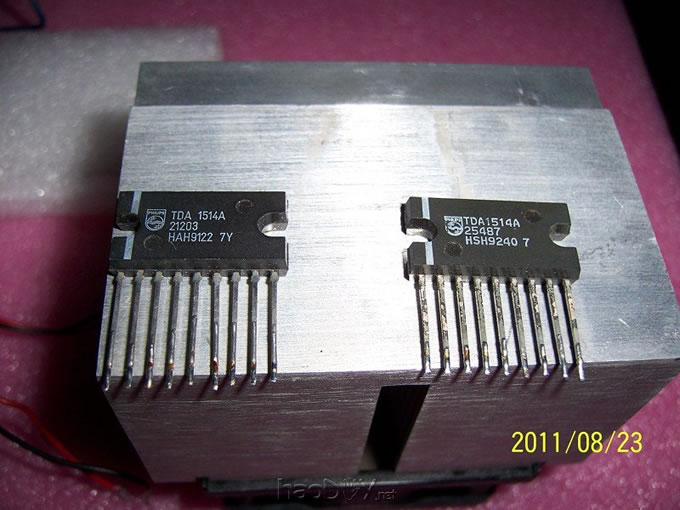

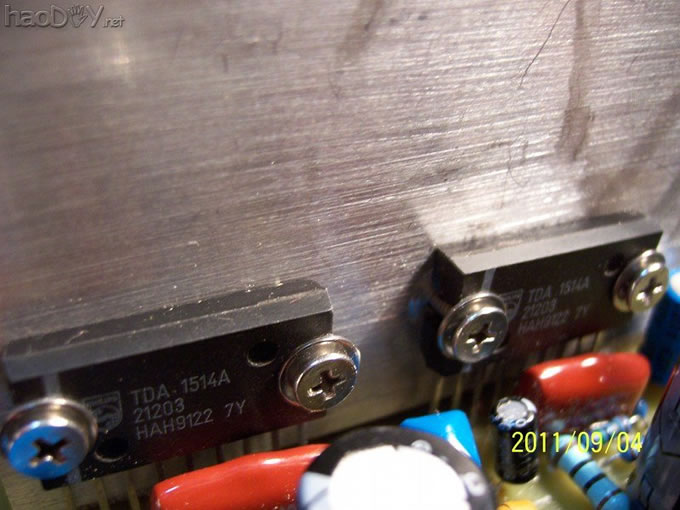

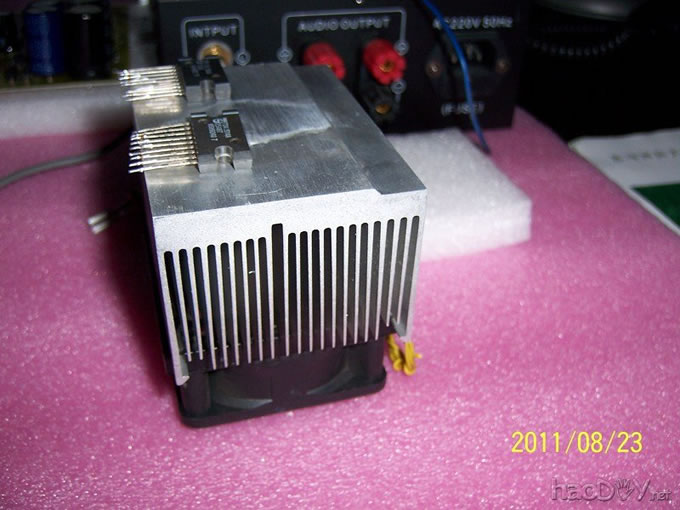

现在TDA1514A两只完全一模一样了,打好孔攻好丝,装上了。

制作TDA1514集成功放

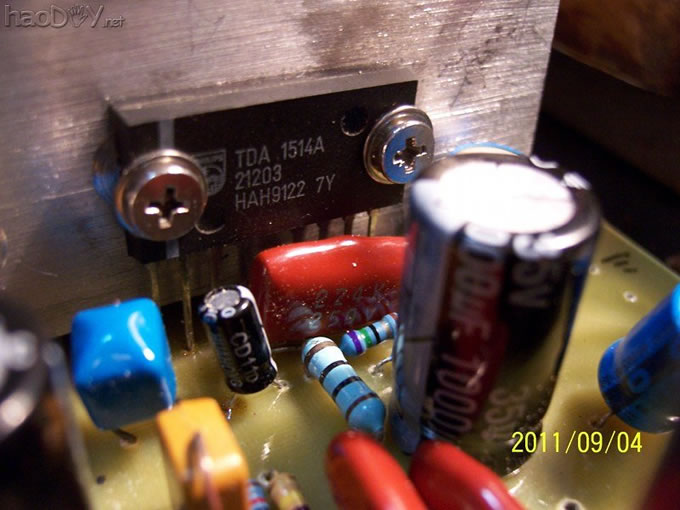

新买的那只TDA1514A

制作TDA1514集成功放


线路板全景 (责任编辑:admin)
