tda7294 搭棚迷你小功放制作

时间:2012-09-16 09:06来源:未知 作者:admin 点击:
闲来无事,看了坛子上有不少烧友对小功放挺忠爱的,今天我也做一个来玩玩!和大家分享一下! 功放电路是棚搭的!都是用了些普通物料!(唯一的一个好东西ALPS电位,不过好像是假货!是花柄的!) 八只红宝石电容 半成品! 成品! 可气的是精心制作的喇叭保护
闲来无事,看了坛子上有不少烧友对小功放挺忠爱的,今天我也做一个来玩玩!和大家分享一下!

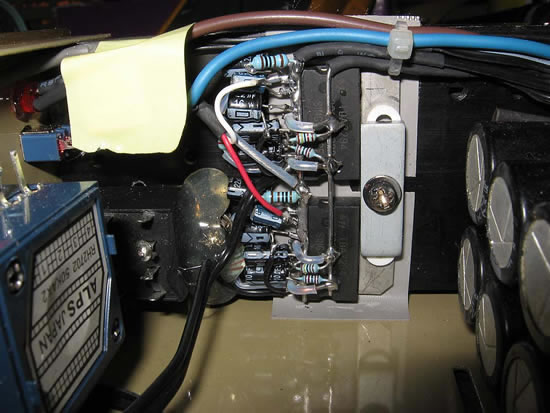

功放电路是棚搭的! 都是用了些普通物料!(唯一的一个好东西ALPS电位,不过好像是假货!是花柄的!)

tda7294 搭棚迷你小功放制作

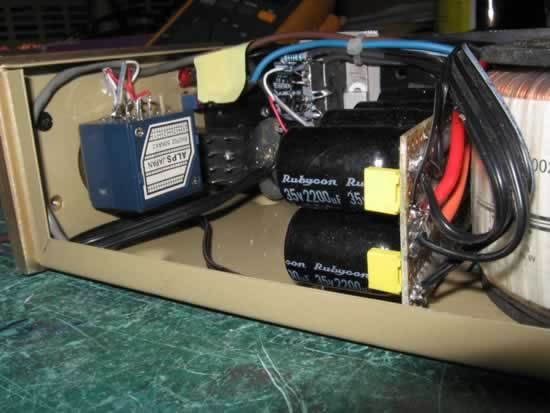

八只红宝石电容
tda7294 搭棚迷你小功放制作

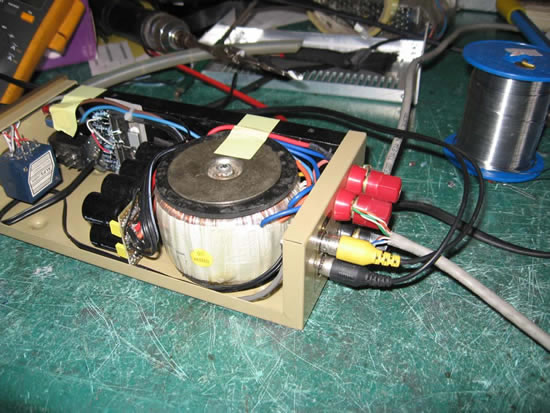

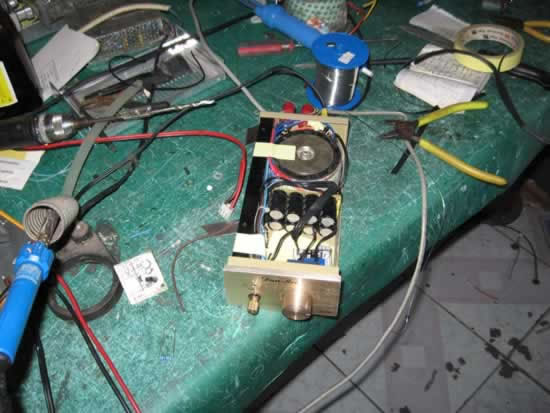

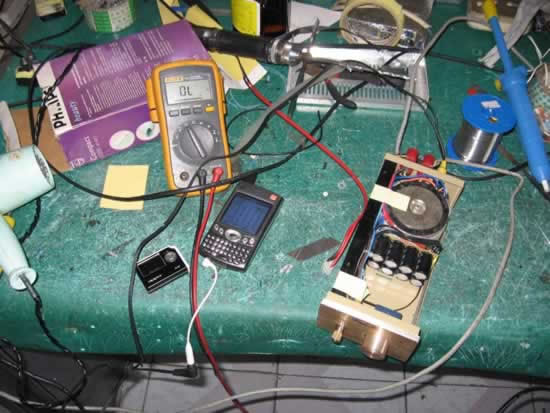

 半成品!
tda7294 搭棚迷你小功放制作
tda7294 搭棚迷你小功放制作
tda7294 搭棚迷你小功放制作

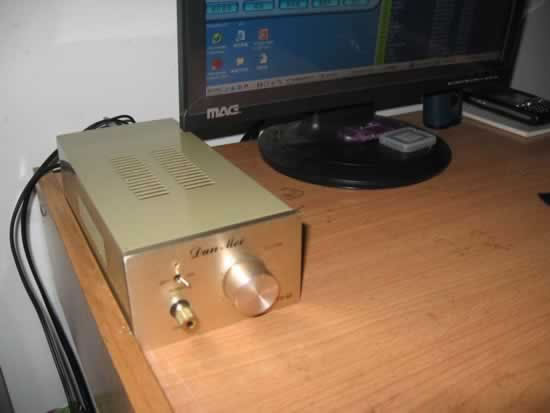

 成品!
tda7294 搭棚迷你小功放制作

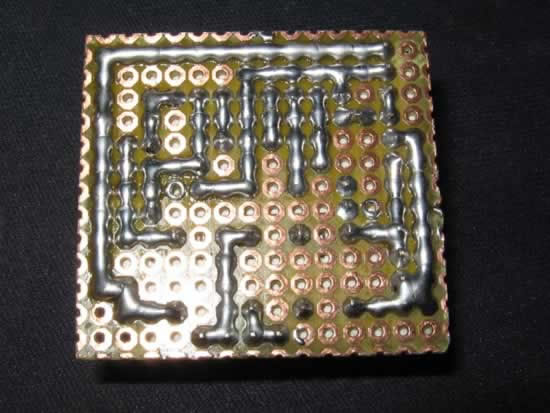

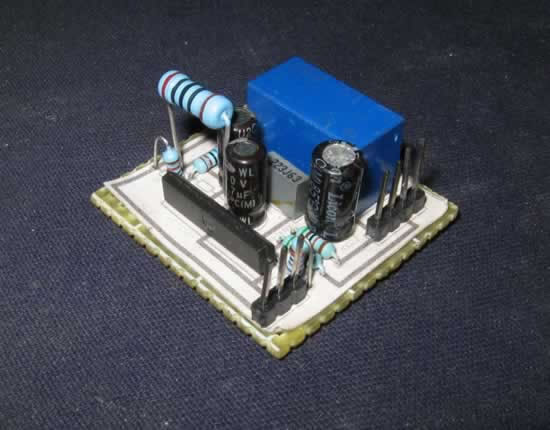

可气的是精心制作的喇叭保护器,上面的ICUPC1237竟然坏的!气晕了没办法只好暂时不要保护器了!
tda7294 搭棚迷你小功放制作
tda7294 搭棚迷你小功放制作

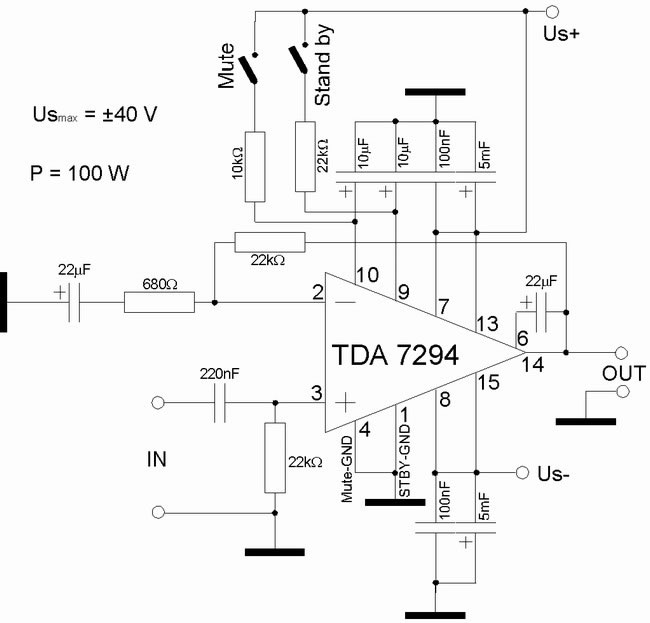

TDA7294是ST意法公司一款新型DMOS大功率音频功放积体电路,它具有较宽范围的工作电压,(VCC+VEE)=80V;较高的输出功率(高达100W的音乐输出功率) ,并且具有静音待机功能,很小的杂讯和失真以及过热、短路保护功能。

最高工作电源电压--- 838电子    输出功率±35V8Ω时70   ±27V4Ω时70WmHz838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号

典型工作电源电压±40V    正常工作电压±20-80VmHz838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号

Icoo TYP典型静态电流30mAmHz838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
838电子 mHz838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
TDH     谐波失真0.01%mHz838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
 mHz838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号

tda7294 搭棚迷你小功放制作
