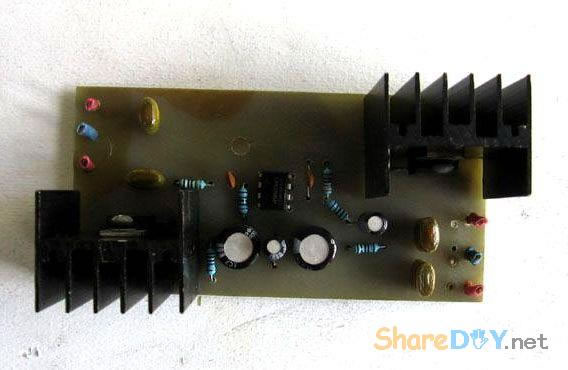

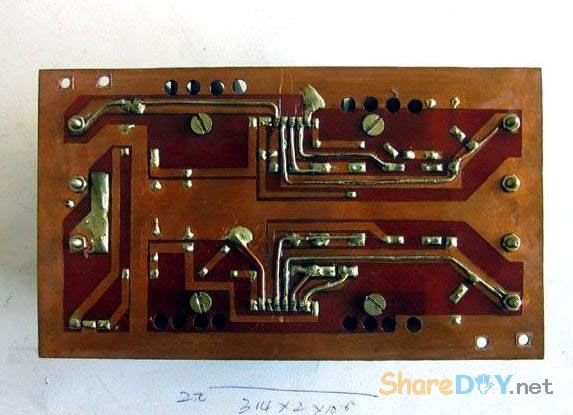

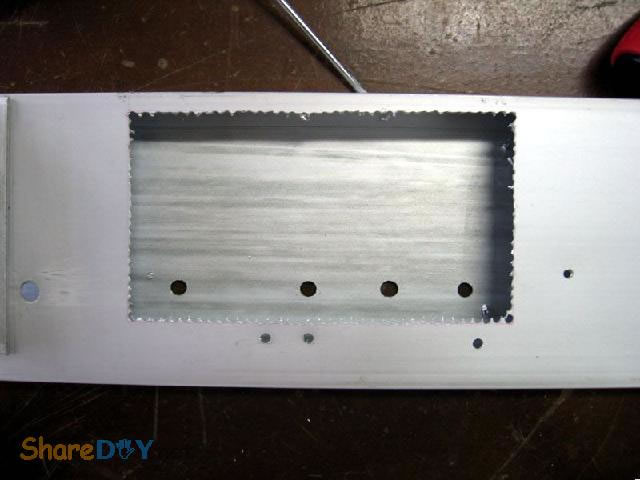

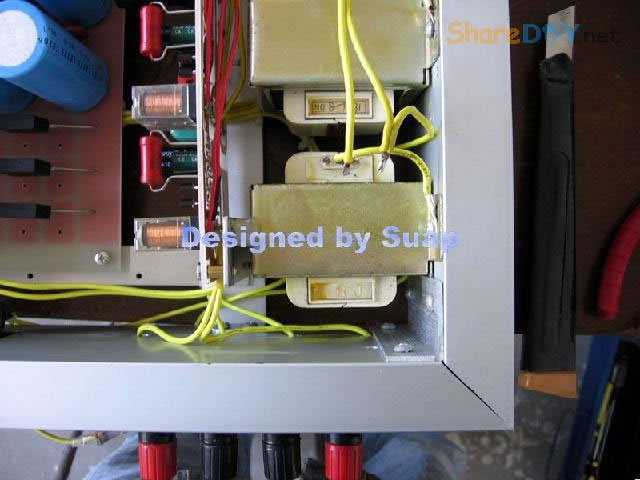

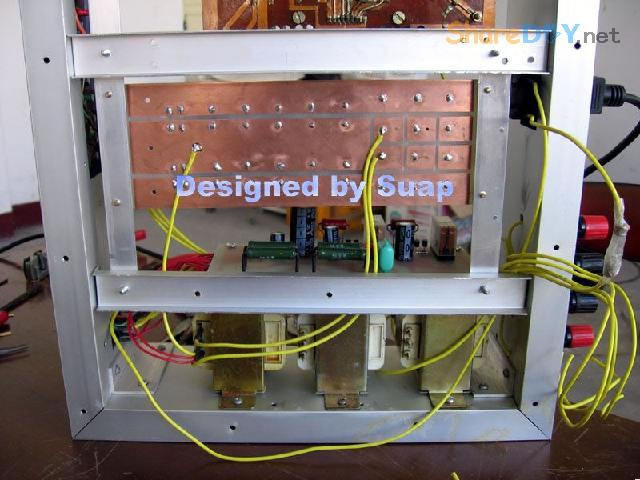

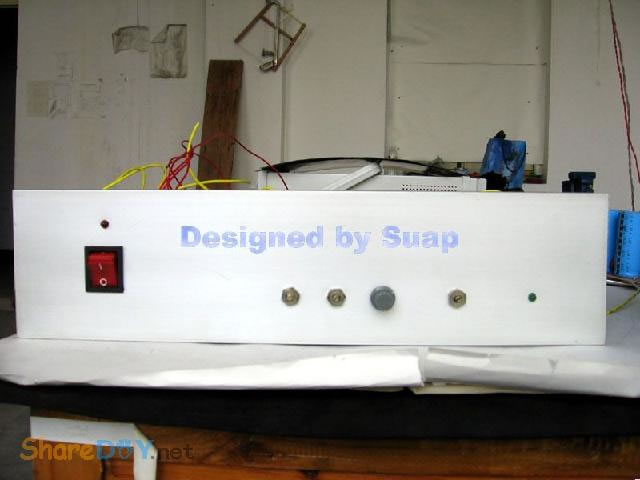

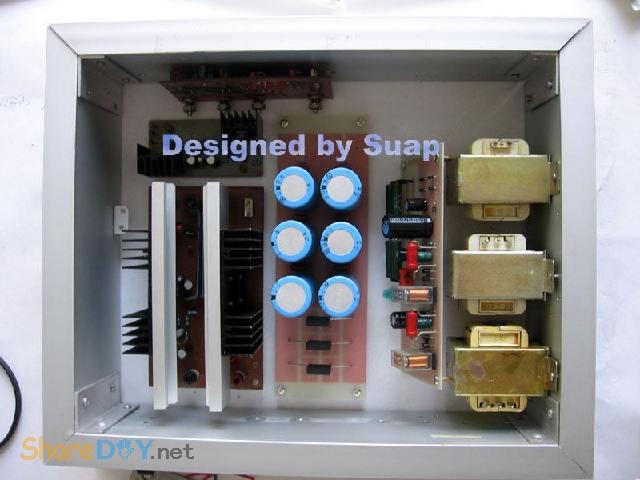

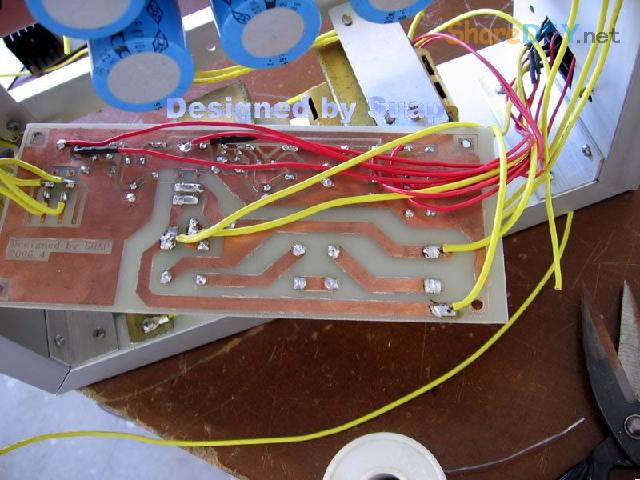

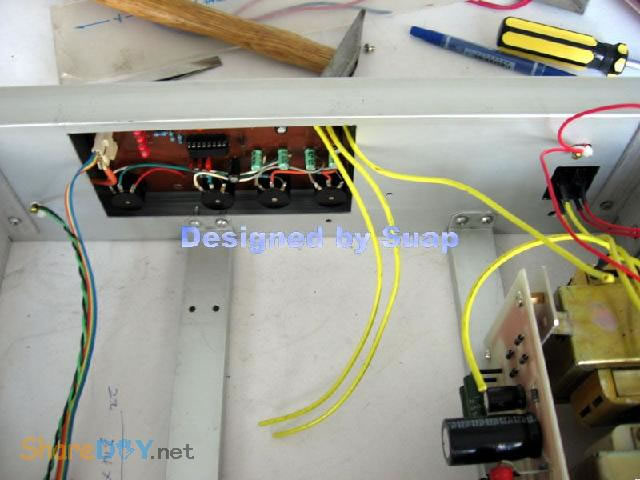

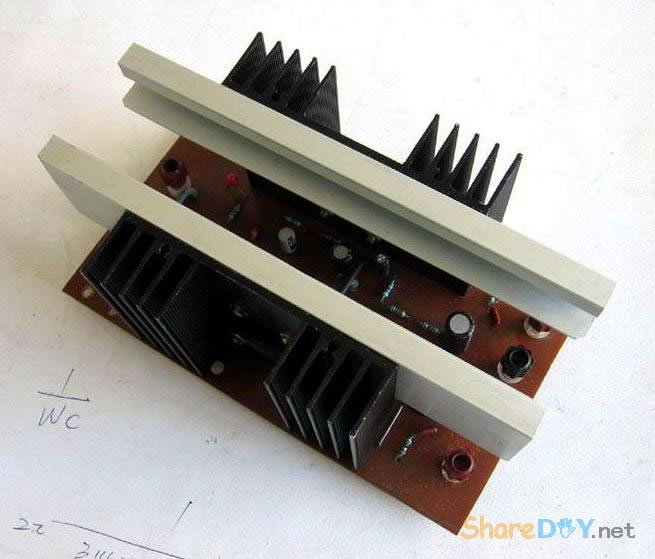

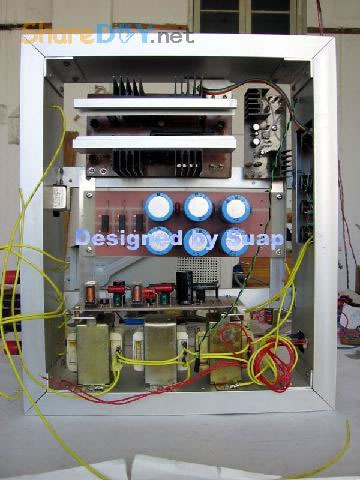

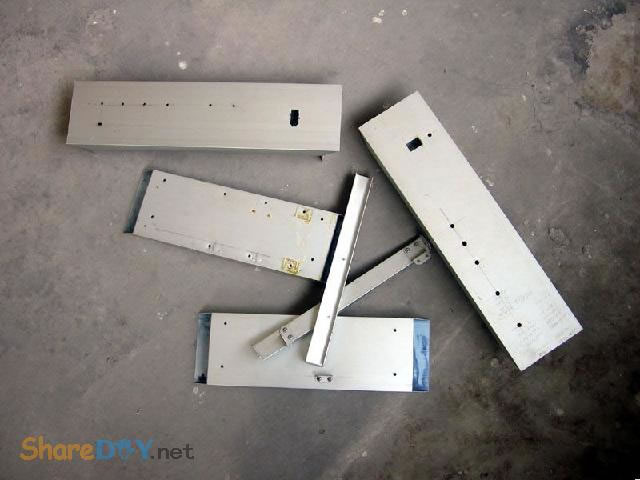

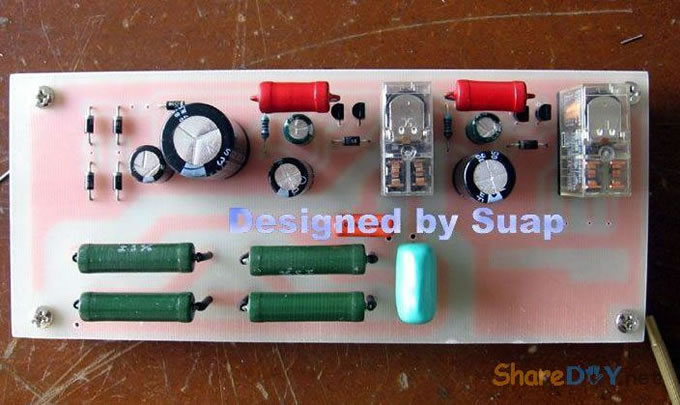

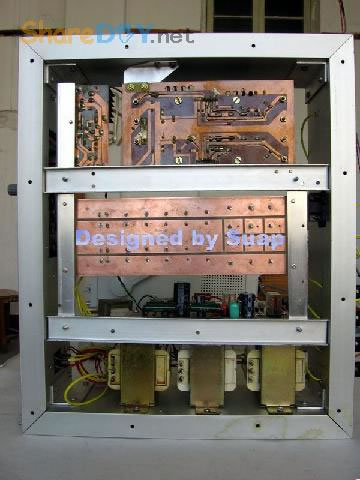

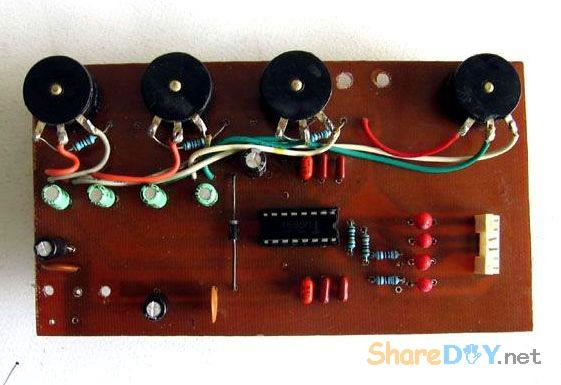

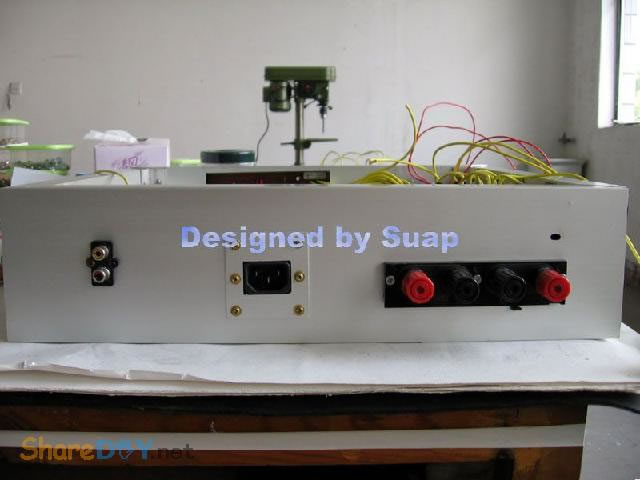

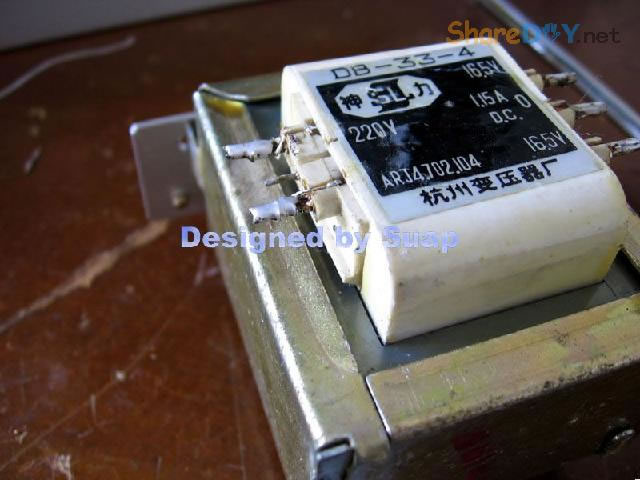

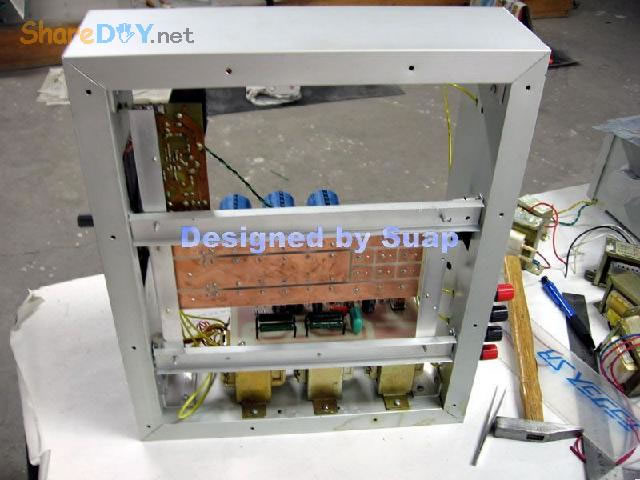

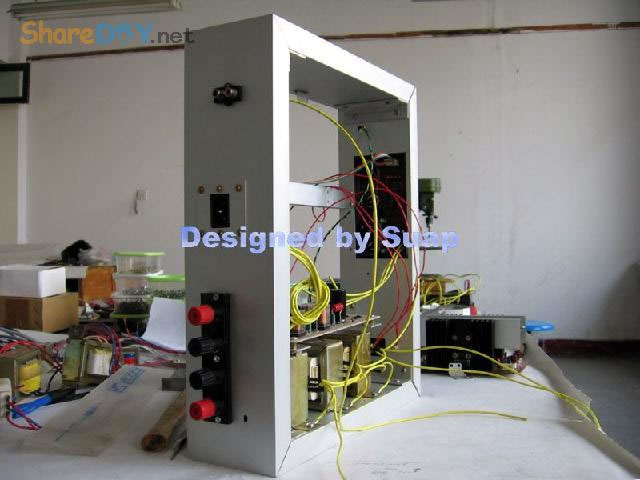

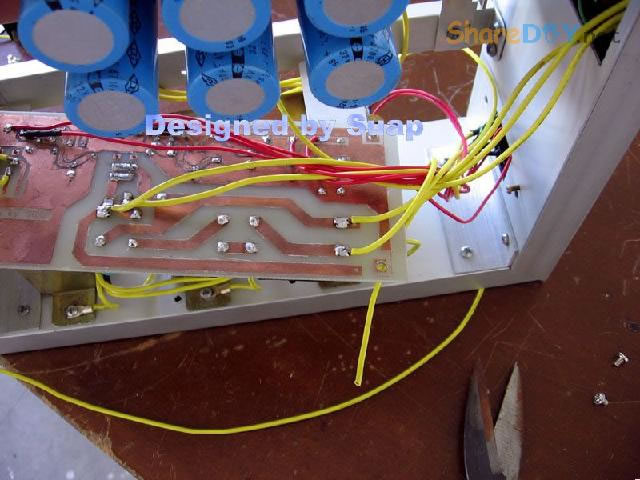

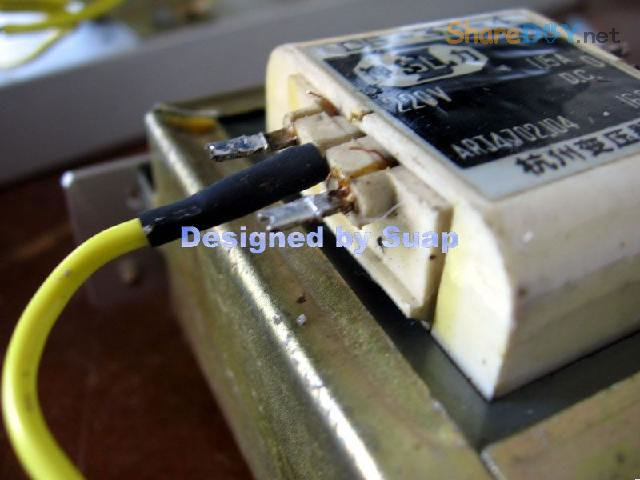

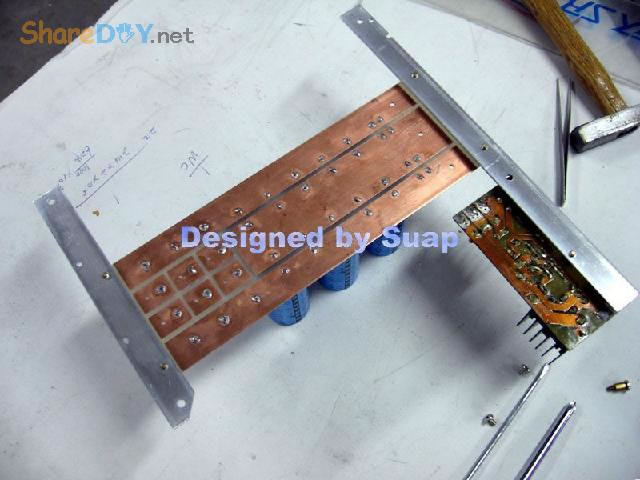

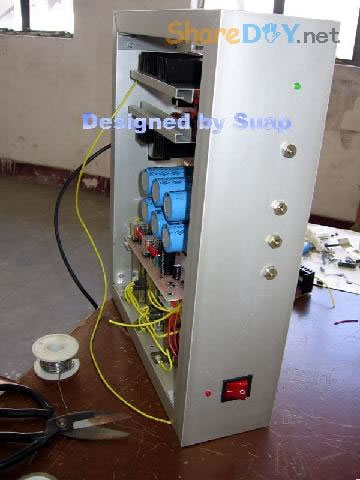

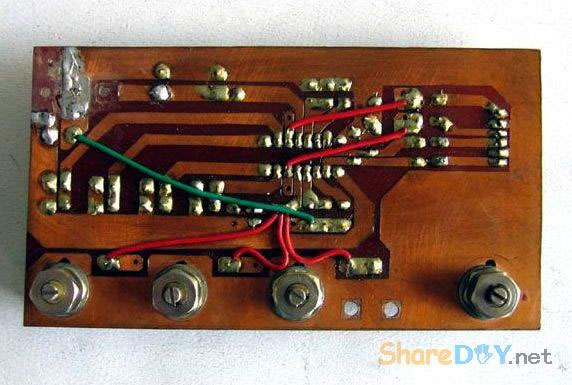

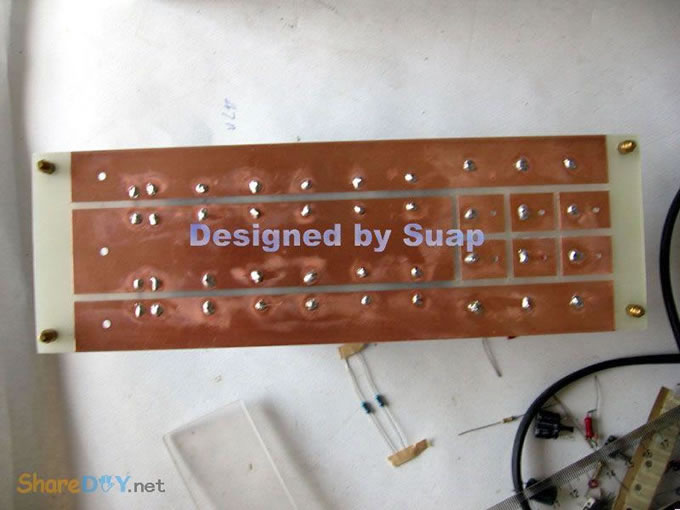

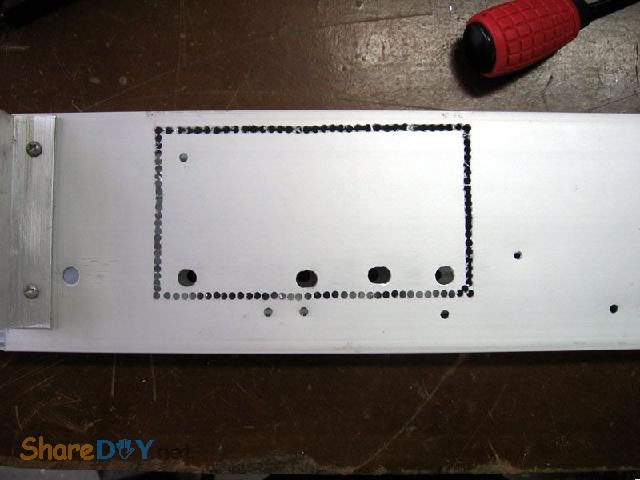

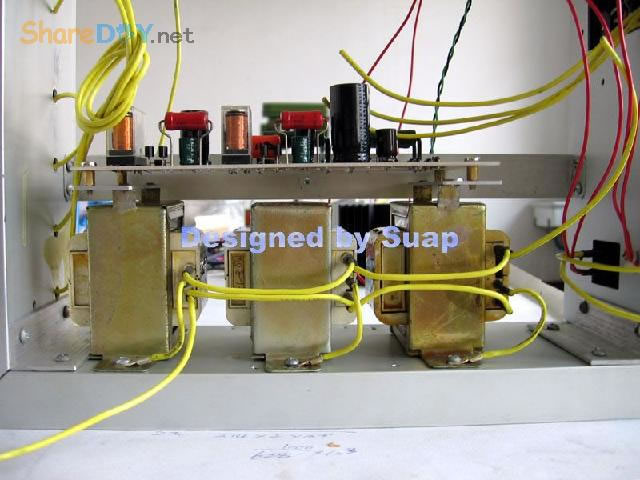

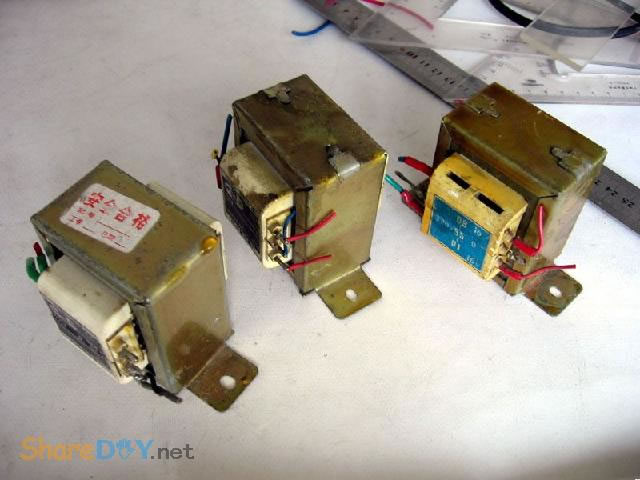

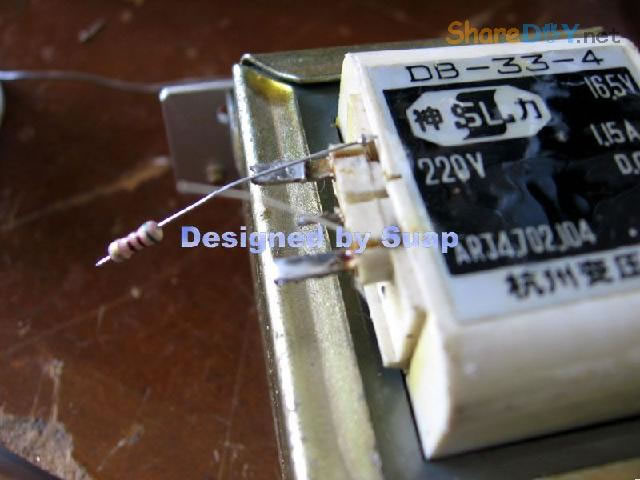

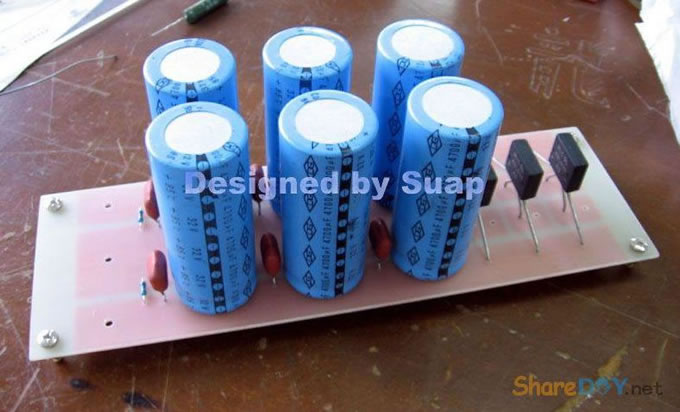

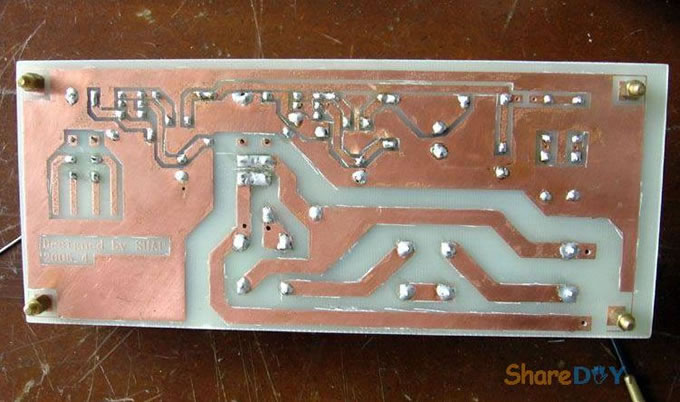

十年前,做好这个东东,现在拆了重新组装,是因为它的音质要比我新做的那个LM3886好听! 1、双声道TDA1514板。 热器不够大,加装了铝合金。 2、反面 到这里时感动了:这些年的制作"功夫"并没有提高多少!只是有了比那时更多的工具。线路板制作是用壁纸刀刻的。 详见http://www.sharediy.net/article/view.asp?id=1973想练习刀刻的话,这个或许还是有帮助的。刀刻是累。 3、TA7630直流音量控制 4、反面 5、有源伺服 6、反面 以上是拆下来的三块板子,那时做的时候是想什么模块化设计,现在重新组装倒是方便;用三个30W变压器作电源——当时叫气Nang功率什么的——而我是因为实在是没有钱,只用了两个,现在倒可以加一个的加变压器:)——机箱用铝合金(预先留了变压器的位置),还有六只大体积4700UF/35V普通电容;外加近几天新作的一块电源软启动板——用在LM3886上还不错——TDA1514这些年来的开关机声终于快要消失了...... 重低音没有哇。那个LM3886是可以作为重低音来用;不过我还是打算用LM3886作环绕。现在后悔把TDA2009送人了——那可是我的第一块刀刻板子——否则,可以用2009作环绕,而3886自然可以作为重低音。 这样如何? 主声道:双TDA1514;环绕TDA1521;中置TDA1521BTL接法;重低音LM3886;那样我只要再搞个中置就好了。[ 7、新做一控制板 8、反面(热转印+刀刻,小刻痕刷清漆时会被掩盖,刷清漆防腐效果不错哦) 10、反面(刀刻) 11、拆了的箱 12、三个35W变压器,40元。(16V+16V1个、16.5V+16.5V两个) 13、布局。铝合金用最细的水砂打磨光亮。 14、面板改造进行中……四周密打孔,用斜口钳剪切断,切断三边,第四边直接折断 15、面板改造进行中……起……(中间发错一张,今天不能发了,这个框什么用,改天请看下一张) 16、面板改造。装入音调板。输入信号从铝合金中空穿至后面板。 17、面板改造。前视。旋钮还没有完全搞定。用LED把多余的孔堵了。 18、后面板改造。帖上去的一块是面板上挖下来的。电源插孔。 19、电源。控制板架到变压器上。恰好有两个变器顶部多出两个“东东”——纯粹意外——就这样固定好一块板子。 20、电源。侧视。 21、滤波板反面。工字形。两头架起。固定螺钉为电脑用的六角小铜螺柱。小块为6V双电源,供TA7630 22、滤波板就位。固定用自攻螺丝。薄铝质材上用自攻螺丝,预打孔径要小些。0.5个肯定不够。下图中的横杆用小铝合金切成三份取两边,做成箱体肋条。 总体上先排位,描打孔点,然后拆下打孔,为了看上去是方方正正。这次的电源滤波板架空了,焊接应该可以“双面”操作。差功放板装上就要开焊——事实上是没有定下功放板怎么装法,暂且停下,过几天,想好了再来。 板子已固定。 24、底视 控制板上好多线! 25、控制板连线说明。左边4条黄线:延时控制,继电器串接于功放输出。左上两组2条红线:LED指示,套黑的为正,并接于两个继电器线圈上。中间2条黄线:主电源控制开关。右下2黄线;主电源连线。右上2红线:控制电源开关。右侧中间(已被挡住)2红线:控制电源输入,交流16V。整流后实测21V,降压电阻(220欧)10V,继电器工作电压11V。 26、主电源与控制电源。控制电源取自主电源变压器双16V中的一组作全波整流,引起主电源地与控制电源地电位不同,两者不能直接相连,目的是为了省去一个变压器。控制板地线悬空。主电源地与机箱壳相连。图中右侧边缘为临时保险管。 27、调试时只接一组变压器(上图)。LED指示依次点亮,实测空载输出电压:23V+23V。下图LED指示正常。用测电笔检测感应电,不亮。 28、通电前检查。用万用表测电阻,发现不论开关处何种状态,电阻都不能是无穷大。后来查出是一条线焊错。下面的图中是错连,25图中正确。 TA7630到TDA1514用的是排线,确实不是屏蔽线!一头是三孔的,另一头是六个孔的,用六根排线边接方便一些。 继续…… 29、变压的问题这样解决。这个不行,拆下。 30、是线断了,约3~4mm长。 32、完成修复。 (责任编辑:admin) |
