全 手工 制作 功放 石机 。 以前都是玩IC的多,因为菜啊,IC相对容易些,但玩多了没意思,就想做台分立的,就凭以前剩下的半桶水 电子 知识 ,摸索的过程真是漫长啊,幸好现在的网上咨询发达,又可以有不少热心的大侠可以问一问,节省不少时间。 和坛友收的

手工制作功放石机

以前都是玩IC的多,因为菜啊,IC相对容易些,但玩多了没意思,就想做台分立的,就凭以前剩下的半桶水电子知识,摸索的过程真是漫长啊,幸好现在的网上咨询发达,又可以有不少热心的大侠可以问一问,节省不少时间。

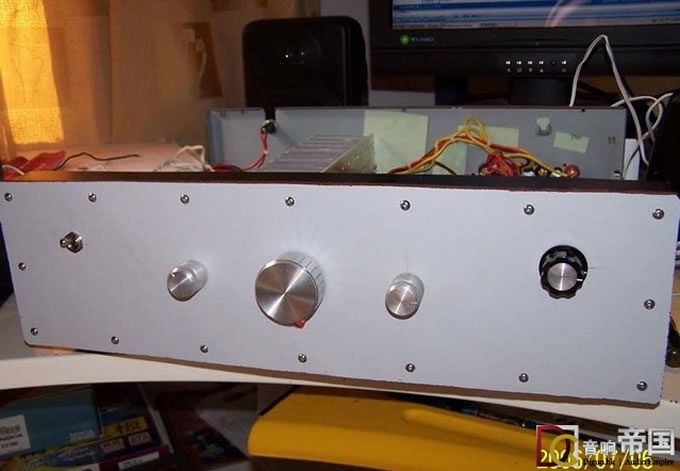

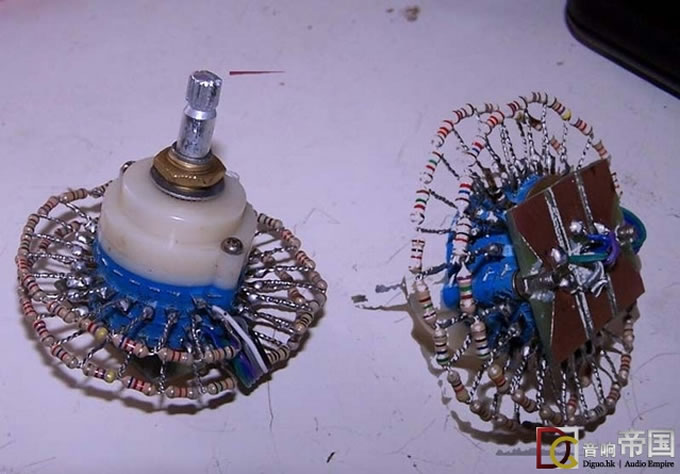

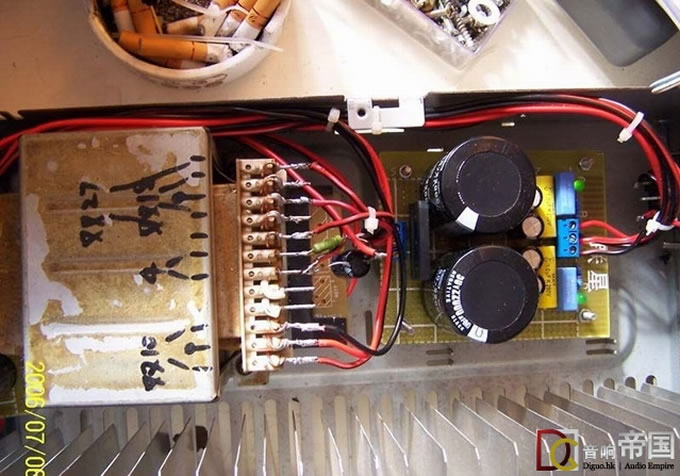

和坛友收的马兰士破机,STK的厚膜电路,找个图都找不到,实在是修不好的了,就机箱散热片和大牛还可以用,还有些拆机件,除了箱子大了点其他都不错。面板本来想搞块铝板过来的,考虑加工不方便,劳民伤财啊。。。还有能省即省的原则,就利用了当时坛友一起寄过来的高密度板子,他的本意是为了保护在运输中的机子,想不到这样可以给我用上,看上去不算很差。背后太多洞洞了,只得想办法挡住,再上黑颜色,将就将就啊。加工这个电位器要些时间,第一次装的时候还搞错了,把定点的第一点接在中间了,因为这个原音买的步进电位器有两个动片接点,一大意就搞错,拆了再焊,那个晕啊,而且原音说明是23档的,可实际上是22档的,以前只装22个电阻上去,结果开到3点声音都不算大。后来在坛子推荐的步进电位器计算网页把这22个电阻算出来,买齐普通的1/4W金属膜装,比以前好多了。

全手工制作功放石机

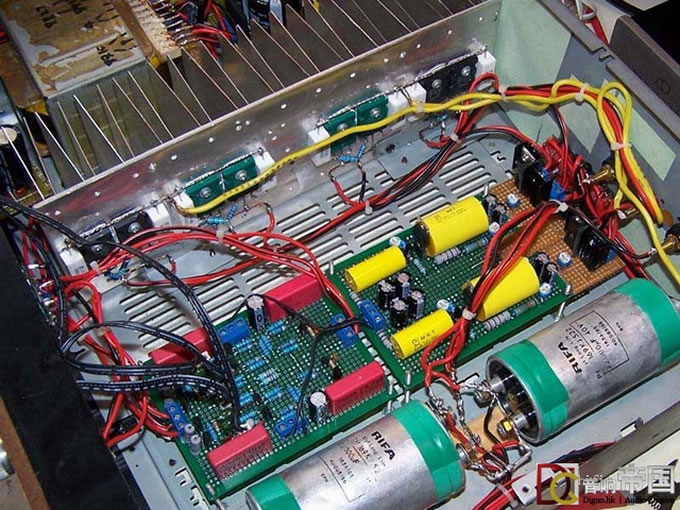

所有的电路板都是洞洞板做的,两块整流、前级、放大板、还有电位器、机箱。算全部都是DIY的了。带高低的音调前级板,以前在坛子上发表过了,就不说啦。功放板,电路不算复杂,甲类单端电压放大、无大环负反馈、无输出补偿,音色无染。我用两对A1301/C3280并联,用线来连接,有点美中不足,功率管的两个B极的电压调在1.2V左右,这招是文招兄教的,不错,很实用!静态电流调在150MA左右,散热片不会太热,而且声音也可以了。

全手工制作功放石机

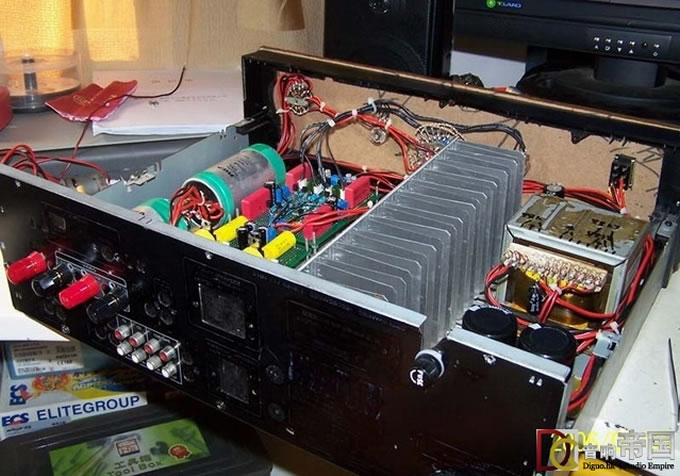

所有的三极管都用插口来安装,方便以后坏了就马上可以更换。懒人的办法,不过这招我会一直用下去,虽然装这块功放板没烧过管子。花了一天的时间装好机了,过程有很多的波折,例如刚开始因为洞洞板的线路和螺丝孔太近了,短路!烧了个整流桥。。。再有后级的功放板的输入地是接负电源的,结果跟前级一接起来,有两个2W的电阻马上冒烟,大惊马上断电检查,才想起这地的问题,出冷汗。 现在的电阻还未换,只是变点色,估计没问题吧。

全手工制作功放石机

很费精神的事情终于完成了,剩下就是调试和完成后的爽利啦。

通电,没冲击声,量电压。很正常,我有个习惯,就是刚开始试机时,把开关一开就关,慢慢延长开的时间,观察电路板看有没用不对路的地方,例如出现高热,或冒烟等,这机子的电源有LED灯,可以很清楚看见工作情况,如果把开关一开就关,LED灯亮了又很快暗下去,10有8、9是哪里出了问题,才会大量的消耗电力。。。这招很好用,通常就看电源灯都知道有没有问题了。开很大的音量,居然一点声音也没有?!用螺丝到一碰输入端,轰一声,赶快关小。噪音测试,开到最大,居然只有一丝的微音。而且耳朵放在喇叭上才听得见。真舒服啊。

全手工制作功放石机

不错的成绩。如果用那种质量好的可以多圈调的微调电阻,调到5MV以内不是问题。接上音源和喇叭,一切都好拉,优美的声音出来了,细腻、纯净、声音饱满、低频动态大是我第一感觉。跟原来的3886并联比较,相同的音量低频丰富不少,很满意了。比我原来认为能打90分的3886并联还要好,高频好多了。这个前级的音调不错,高低音开到最大只会对声音有一点的改变而已,基本上不会差别很大,可以说是微调,对声音的干挠比一般的音调板少很多。

全手工制作功放石机

褒了两个小时,散热片保持在55度左右,我的万用表有得量。晕,比我的两块3886并联的板子热量还少?!应该是好事吧。如果是两块3886并联的板子开两小时,有风扇散热温度也有65-70度。机子增益不算高,开到两点是才发出相当的大音量,可是这步进电位器能开到6点的位置,还有很大的潜力啊。这就是我的第一台分立了,自己觉得吧,是完全的达到自己的要求了,一开心之下,就上坛子显显啦。
