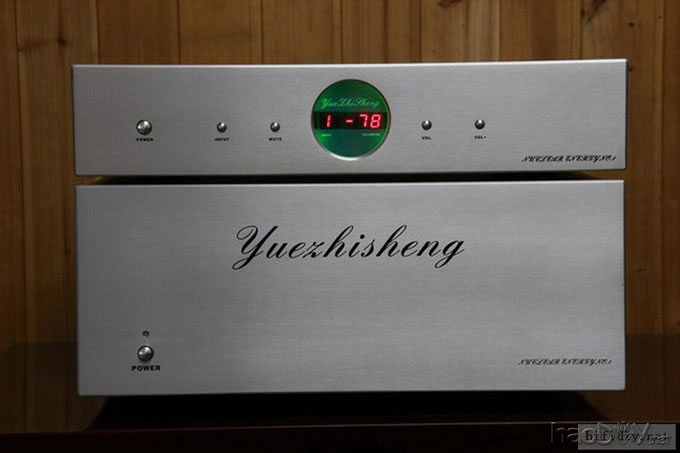

全貌

后级

电源和主板

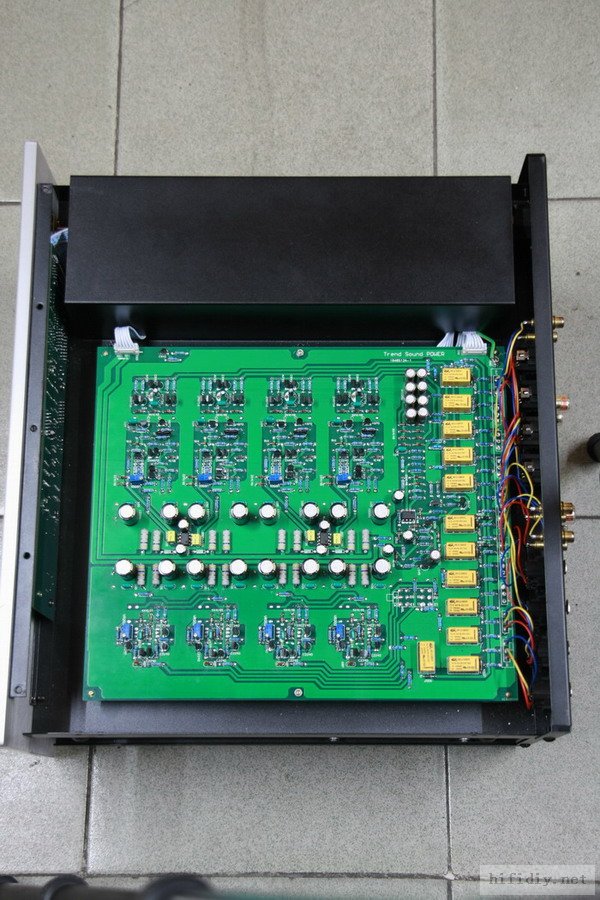

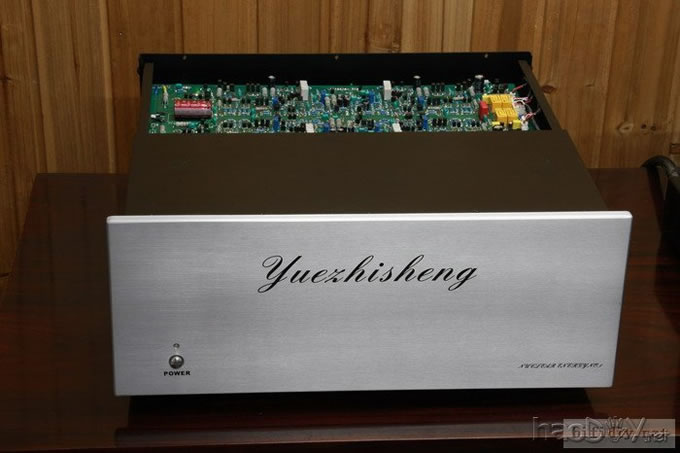

前级

早期的一些装机图片

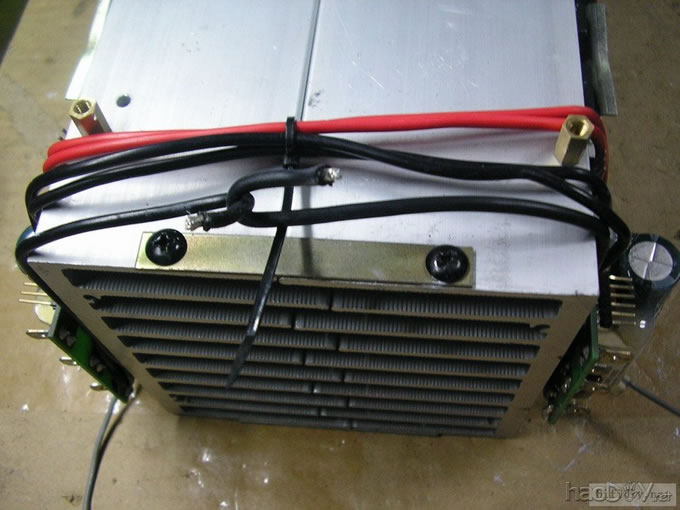

散热器

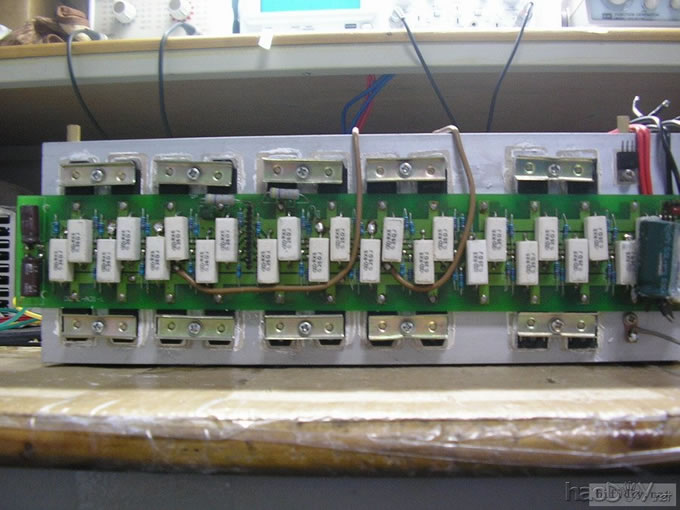

功率组件

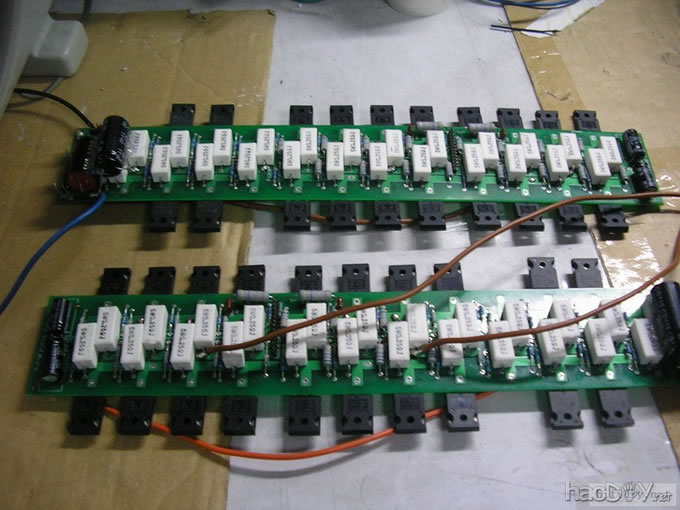

功率管

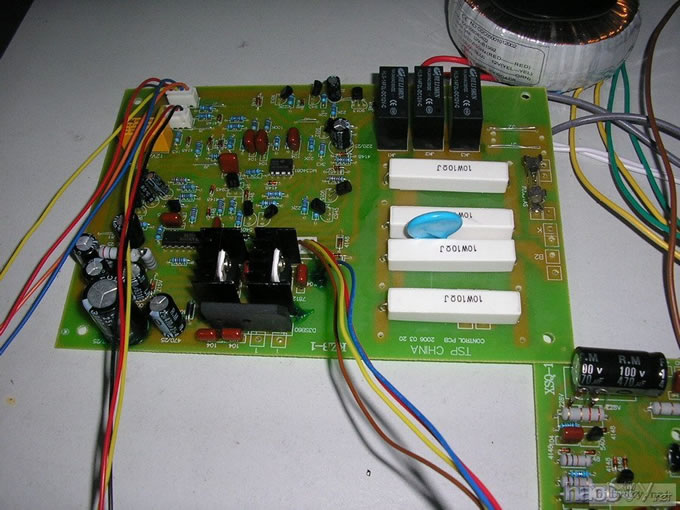

电源软启动和故障保护板

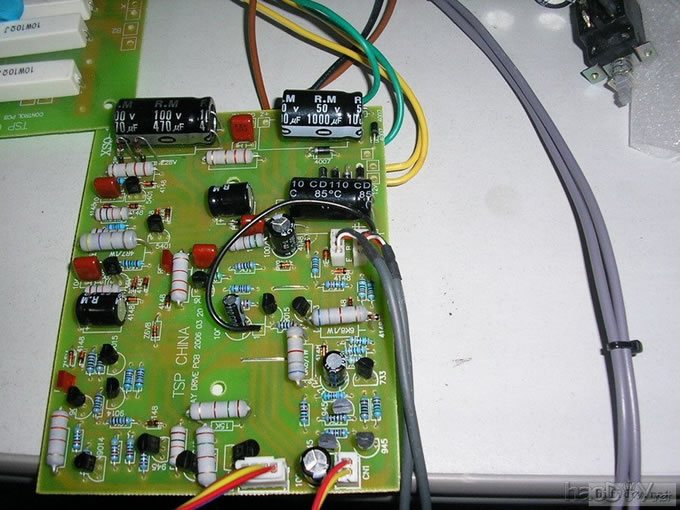

智能风冷板

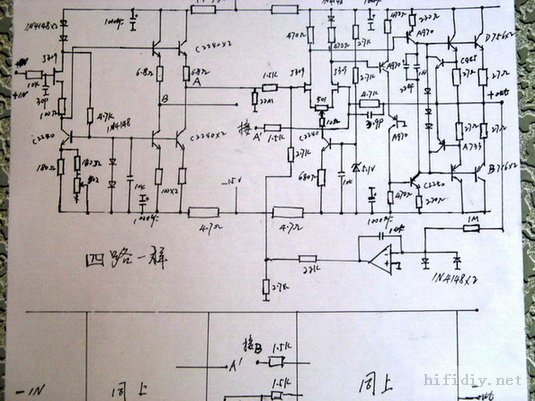

1：前级运用绝对平衡增益放大电路：全分立元件结构，纯直流耦合，环路不设任何消震电容，增益频带极为宽阔（～550kHZ -3dB），完全满足各种格式音频的高质素的重播。此电路最为可贵的是，电路能自动校正被放大信号的电压不均匀和相位特性，不论输入正端和负端与地之间的信号幅度对称否，相位特性如何，经过本电路放大后，输出正端，负端与地之间的信号幅度绝对相等，相位绝对零误差。由于主电路用纯直流耦合全分立元件电路，为确保电路在工作时不产生对后级或对音质有害的直流偏移和出现异常时能及时作出保护，主电路插入了精度很高的中点直流伺服电路。还设有开机延时接通等保护电路。音量全摇控分级继电器控制。
2：后级用电流倾注式，宽频响极速大电流直流稳压电路：（频响达300kHz）.极快的电流跟随速度，超级电流输出（最大达160A）。a:音频功率放大级的工作频带极宽，通常跨越4～5个数量级以上，很多大功率稳压电源由于采用环路控制，隋性很大，所以不能在宽阔的功放工作频带内表现出与直流放大时的优秀低内阻特性，结果直接影响重播质素。b:音频信号上一连串不规则的，瞬变范围极大的信号群，当功放把它放大并输送给负载时，功放本身从电源上吸取的功率（电流）同样是瞬变的和不规则的。稳压电源通常在稳态下均有上佳的表现，但遇上快速瞬变的电流输出显得无法适从。这是因为稳压电路中，控制环路的跟随速度很慢，只要负载吸取电流的变化速度比控制环路的跟随速度快，则整个稳压系统便不能进入正常的工作状态了，从而产生过渡震玲·随机性自激等一系列现象导致稳压的输出端电压产生波动。这等于一个严重污染的电源，对功放有什么影响大家都知。但本稳压电路完全都克服以上的弱点。

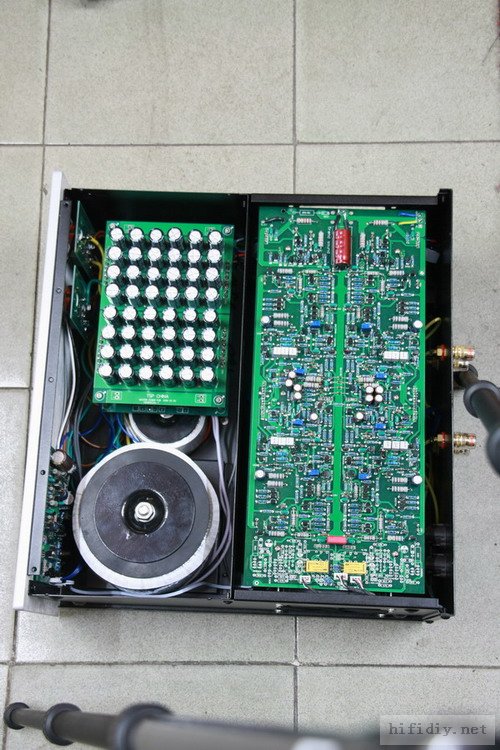

3：至于周边电路，诸如各种保护机构·冷却系统以以及一系列的监控机构，均以高可靠性，全方位智能控制的模式进行设计。前级小电流就不说了，后级由于从电源供给到功率放大，都是大电流，大能耗电路，为确保安全和电路的高可靠动作，必须具备完善的监测保护机构以及良好的散热系统。由于主电源采用超高速大电流稳压供电，为保证稳压前都有足够的速率，整流后采用集速式大容量滤波，以48只2200uF高质素电容组成总容量超过万uF的电容阵，这一来在机器启动的瞬间必定有极大的浪涌电流，为了缓冲这大电流的冲击，本机设置的电源软启动系统。在大电流稳压电路中，设置了减流式过流及短路保护，以防不则。功率放大电路中还设置了智能载流式过流保护，延时启动机构，直流偏移保护，故障保护等一系列的保护电路。散热方面设置了智能式强迫风冷无触点控制电路，超温联动保护电路。综合一整套监控保护机构，在主电路出现异常或故障时即时作出相应的保护，整机的可靠性得到充分的保障。
4：前后级的电源和工作区都采用独立隔离，分室装配的结构模式。
5：还有一点，本机每次开机需用10～20分钟的时间进行热身后才进入最佳状态（最好声）。性急的朋友可能不是很喜欢！！！
性能指标：
前级：1:频响10HZ～10KHZ -0.1dB   ~550KHZ-3dB
          2:谐波失真：小于或等于0.001%（2v   20HZ～20kHZ）
       3:信噪比：大于或等于115dB（20HZ～20kHZ）
       4：输入阻抗：20k      平衡 ， 10k    非平衡
       5：电压增益：20dB    平衡 ， 10dB  非平衡
       6: 输出阻抗：100欧   平衡 ， 50欧 非平衡
       7：输出电压：20V      平衡 ， 10V   非平衡
       8：电源及功率：AC220V    50HZ     30W
          9：外型尺寸和重量： 434x87x380      8kg
后级： 1：频响20HZ～200KHZ -0.1dB   0.5HZ~350KHZ  -3dB
           2：谐波失真：小于或等于0.01%（150W/8欧   20HZ～20kHZ）
       3:  信噪比：大于或等于120dB（20HZ～20kHZ）
       4：输入阻抗：20k      平衡 ， 10k    非平衡
       5：电压增益：30dB
           6：输出功率：200W X2          8欧  （1KHZ）
       7：最大输出电流：大于或等于80A（断开一些保护测得）
       8：电压转换速率：大于或等于100V/uS
           9：阻尼系数：大于或等于300 (责任编辑：admin)
