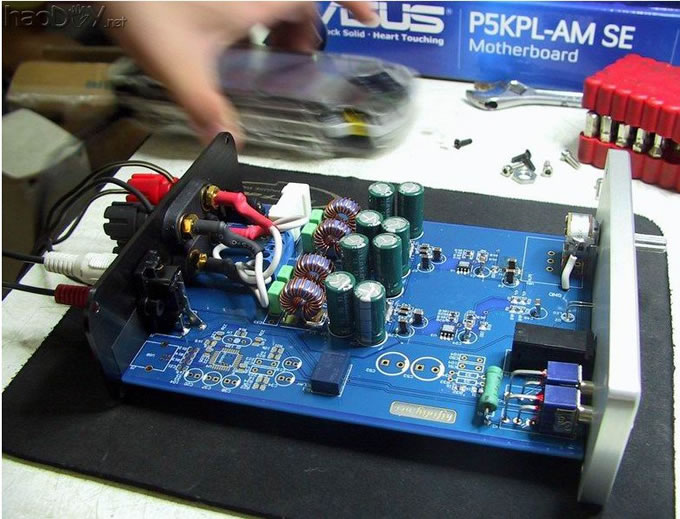

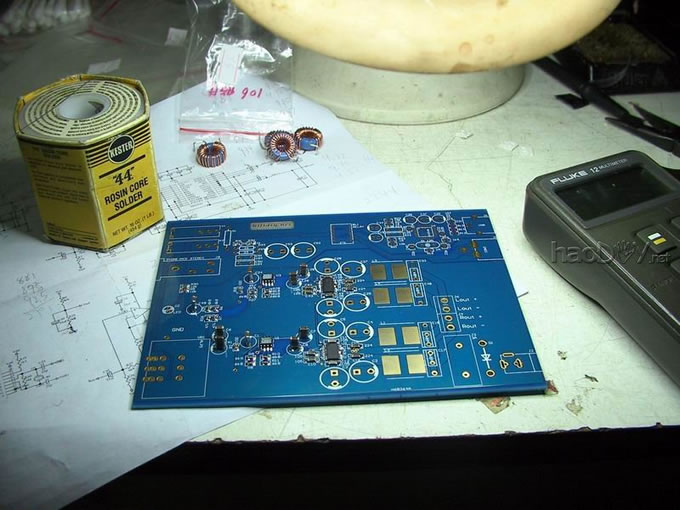

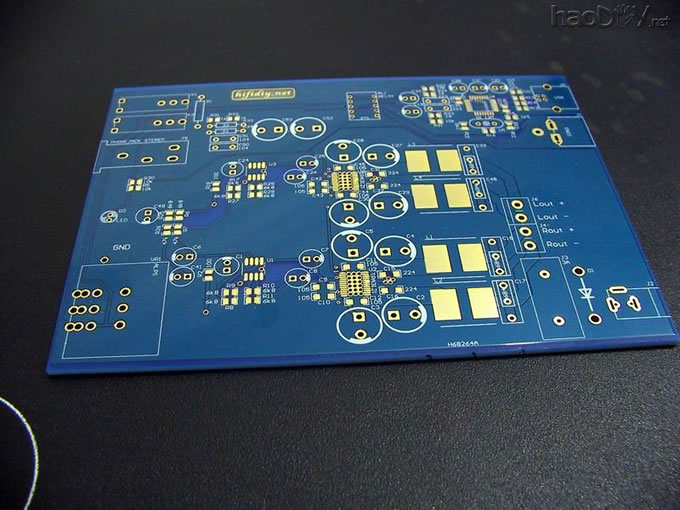

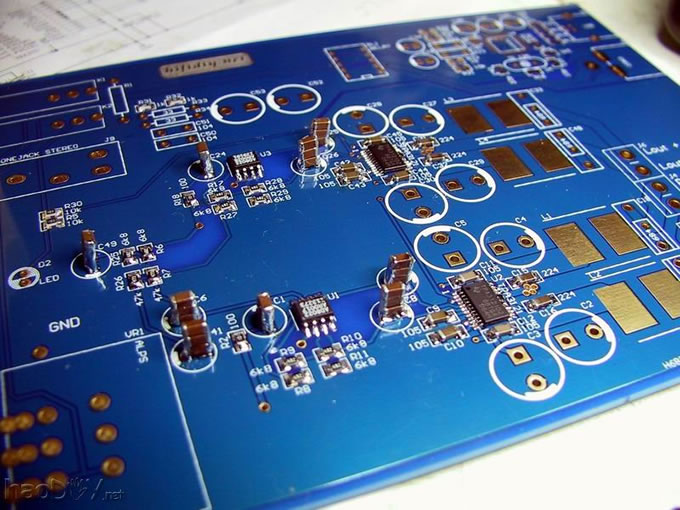

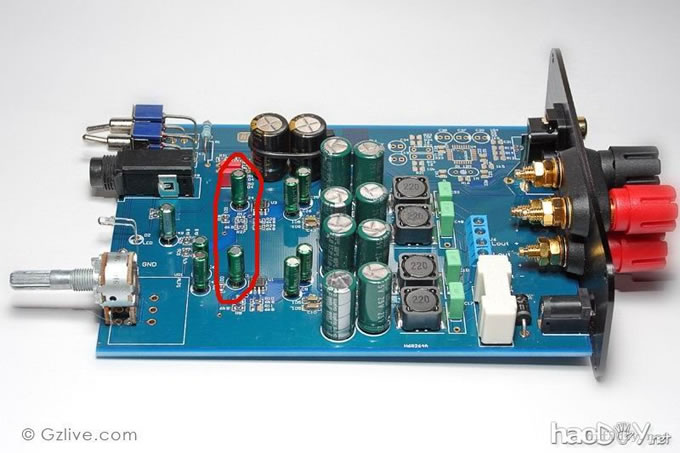

 2、其次要换掉的就是 33UF16V的 NICHION MUSE电容 相比较其他系列的电解电容 NICHION MUSE系列素质不错 但是16V的耐压对于最高可工作在单电压30V的功放上 HIFI DIY 小气了点 如果不全换 C1和C24这两个电容必须要换耐压35V及以上的电容并 取消R2、R18并将焊盘短路降低运放供电内阻 （下图红圈内的两只电容）  3、更换运放 NE5532 为 OP275 4、用10UF35V 贴片电容3只并联 取代33UF16V的 NICHION MUSE电容 5、测量配对套件内需要用到的阻容元件 目前收到的套件里元件离散性比较大 C14、C47 标称为106 应为10UF 实测仅为5.8U左右 C15、C16、C31、C32 标称为224 应为0.22U实测0.28U 实机制作： 套件里的PCB板 做工非常漂亮 功放IC部分走线比较合理 耦合电容部分焊盘过小不方便换用MKP电容其实空间还是有的  焊好贴片元件后的样子 运放暂时用的AD8022 纯实验性质 主要想听听声音取向  来个特写 伙计刚学会焊贴片元件才2天 能焊成这样已经很不错了 所有33UF16V NICHION MUSE电容全部舍弃不用 用贴片NPO材质 精度+-5% 10U25V高频固体电容3只并联配对替换 目前NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃ （说着简单仅电容的测量、配对、筛选 就耗费单人4小时 工时）  完工的样子 炮灰喇叭煲机中....... 后面的元件基本都是徒弟焊的 喇叭引出线用得长了点
