精工小作 TPA3121D2 数字t类功放DIY(感谢网友djboy 提供)_haoDIY

前不久看见了一套 MINI USB AMP 数字功放套件小巧可爱忍不住买了一套给伙计练手

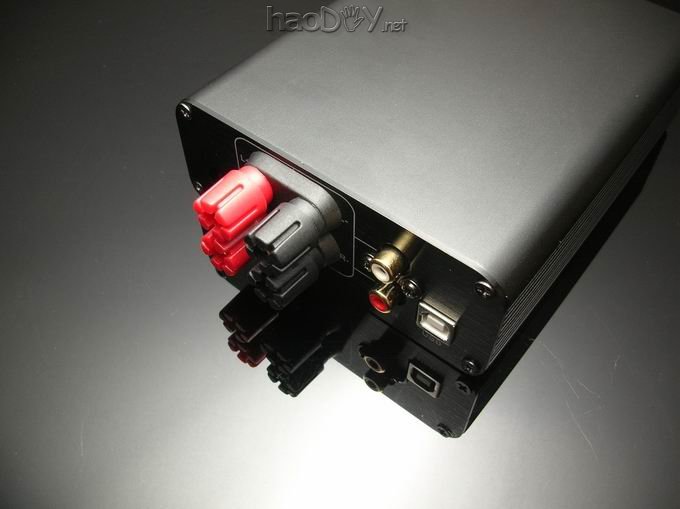

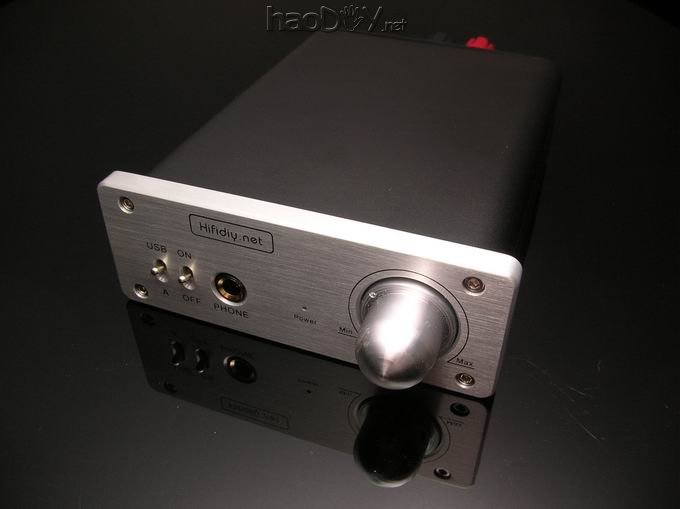

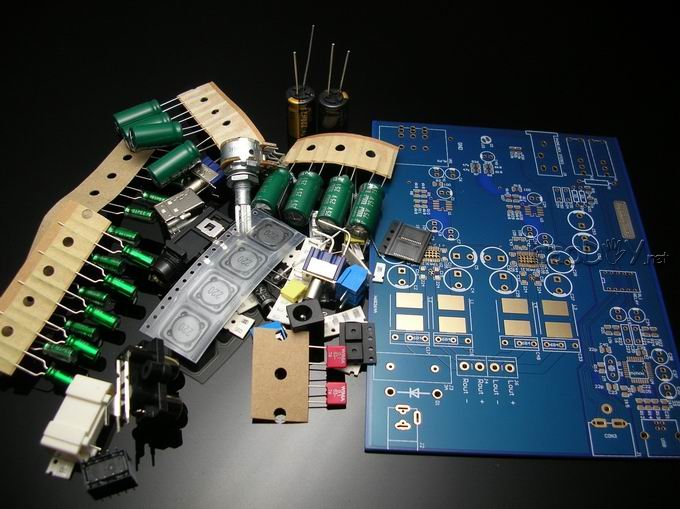

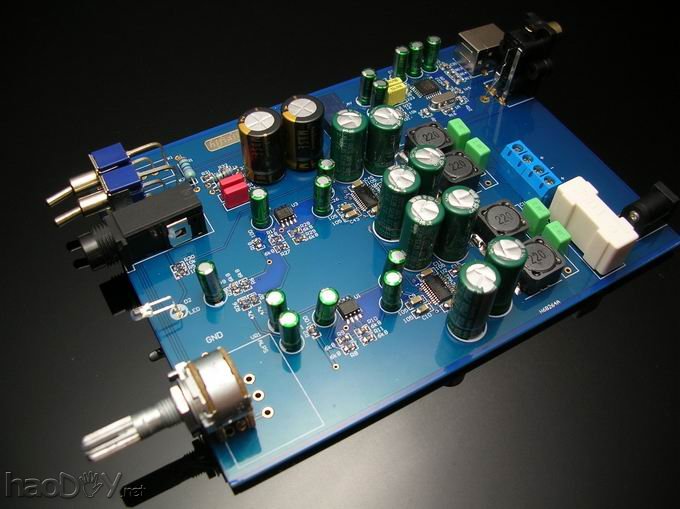

套件照片
精工小作 TPA3121D2 数字t类功放DIY(感谢网友djboy 提供)

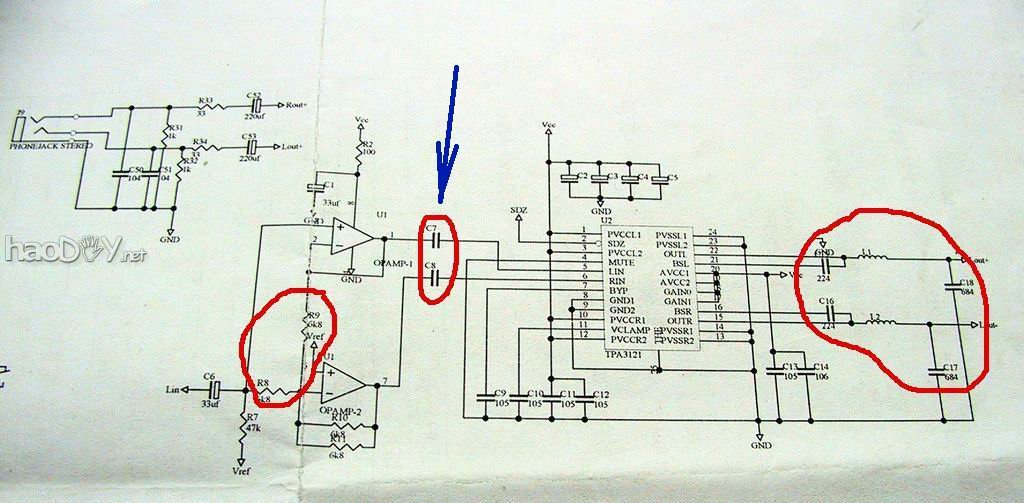

套件功放部分的电路图为显示清楚照片有点大

在等待元件的同时做点功课：

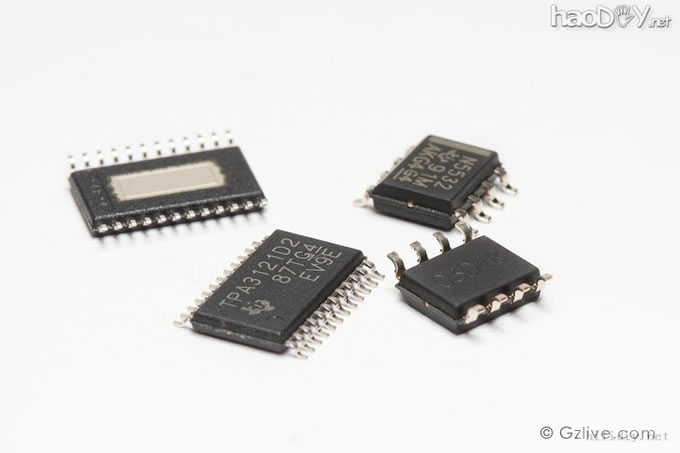

这个功放使用的芯片是德州仪器公司的 TPA3121D2 T类数字功放模块小指甲盖大小的一颗芯片能输出单声道30W左右的功率令人刮目。而且 f = 1 kHz, PO = 5 W 时失真THD+N 低达0.04% 对于效率如此之高的T类功放指标已经相当不错了
精工小作 TPA3121D2 数字t类功放DIY(感谢网友djboy 提供)

德仪官方参数下载连接如下：
http://focus.ti.com/lit/ds/symlink/tpa3121d2.pdf

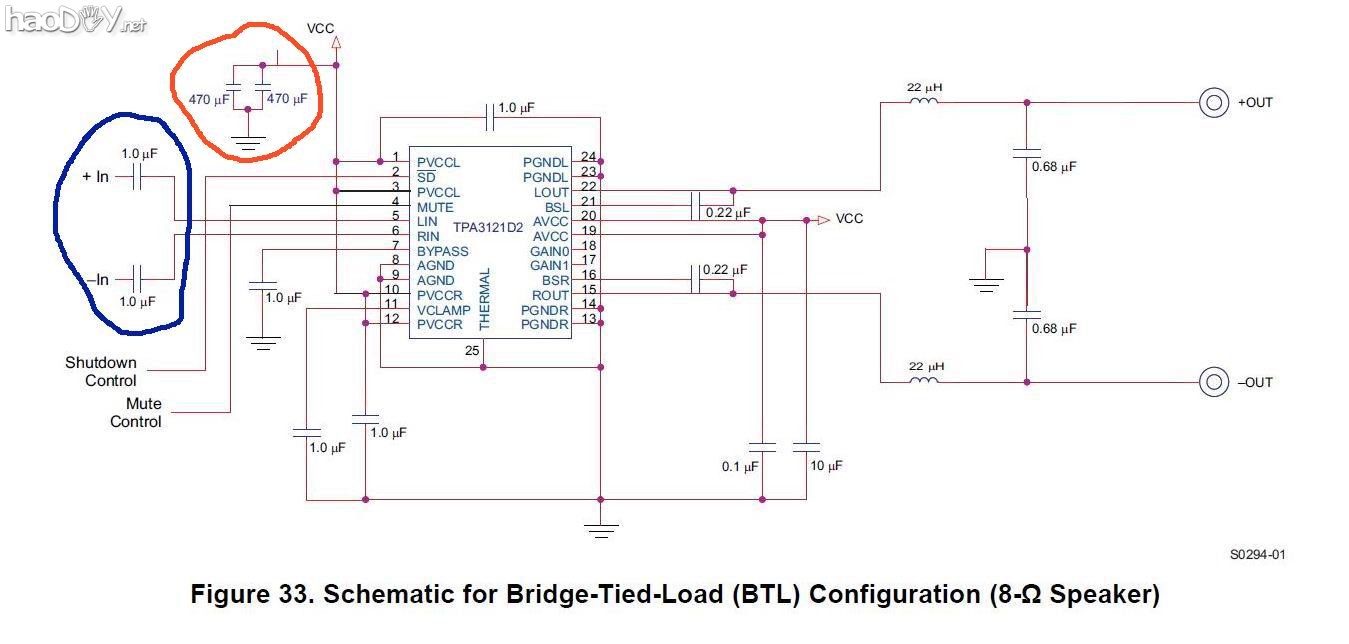

TI 官方BTL电路如下

比较 TI 官方和套件提供的电路除了输入耦合电容、电源滤波电容的不同套件的电路和TI官方几乎完全一样
TI官方用1UF的耦合电容套件用33UF NICHION MUSE电解电容（见照片兰色圆圈处） (责任编辑：admin)
