HI-FI数控LM1875功放 功率放大器

时间:2013-02-24 17:26来源:www.crystalradio.cn 作者:小电阻 点击:
许多音响音乐爱好者往往对IC功放不屑一顾。他们认为Hi-Fi功放非分立元件设计制作不可。其实,这种看法有失偏颇。诚然,分立元件功放的性能和音质确实非IC功放可比。但这是从终极的性能和音质以及不计成本为前提的说法。 事实上,现行业余设计制作的不少分立
许多音响音乐爱好者往往对IC功放不屑一顾。他们认为Hi-Fi功放非分立元件设计制作不可。其实,这种看法有失偏颇。诚然,分立元件功放的性能和音质确实非IC功放可比。但这是从终极的性能和音质以及不计成本为前提的说法。
      事实上,现行业余设计制作的不少分立元件功放的性能和音质,由于没有测试仪器,其性能究竟达到什么水平很难说。由于没有测试仪器参与调试,同样的一个放大电路,其性能因制作水平而异,有时更不可同日而语。
      再说,在成本相当的条件下,要设计出一款性能和音质优于IC功放的分立元件功放,对专业设计师来说决非易事,对业余爱好者来说更是难上加难。而采用IC制作功放,其基本性能是易于保证的,可收事半功倍之效。
      因此我们认为,若以学习设计和钻研放大器技术为主要目的,制作分立功放是必由之路。如果以欣赏音乐为主要目的而又不想购买商品功放者,显然以制作IC功放是首选。长期以来,有不少IC功放就是为Hi-Fi而设计的,它们失真低,工作稳定可靠,元件少,成本低,容易制作。其音质完全能够满足Hi-Fi欣赏要求,配合电脑欣赏音乐,无论性能还是音质更是绰绰有余。
      本次DIY采用LM1875自制25W ×2功放的应用设计考虑及制作技巧和主要测试性能

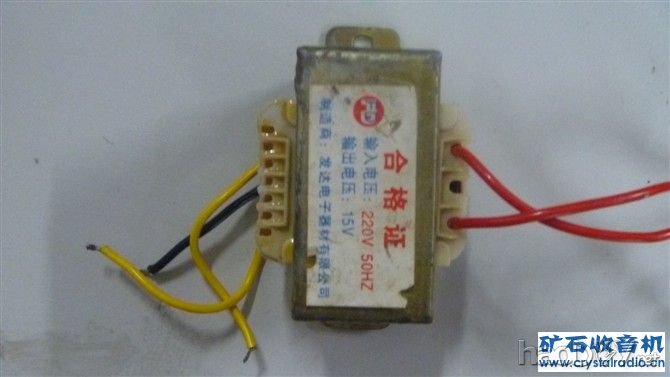

所选的变压器
HI-FI数控LM1875功放 功率放大器

硬件模块

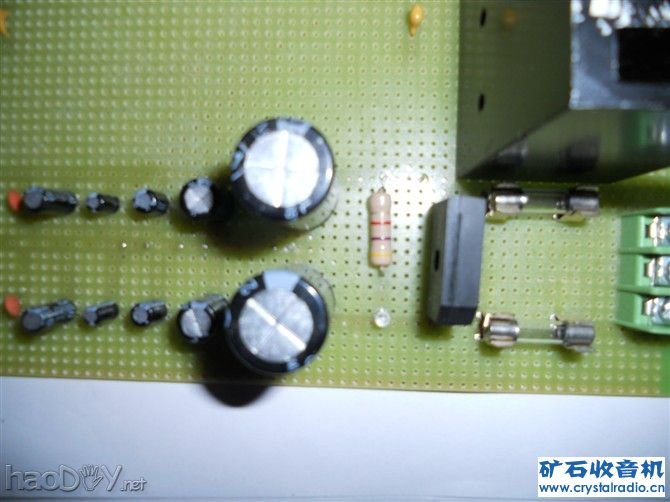

供电部分
HI-FI数控LM1875功放 功率放大器

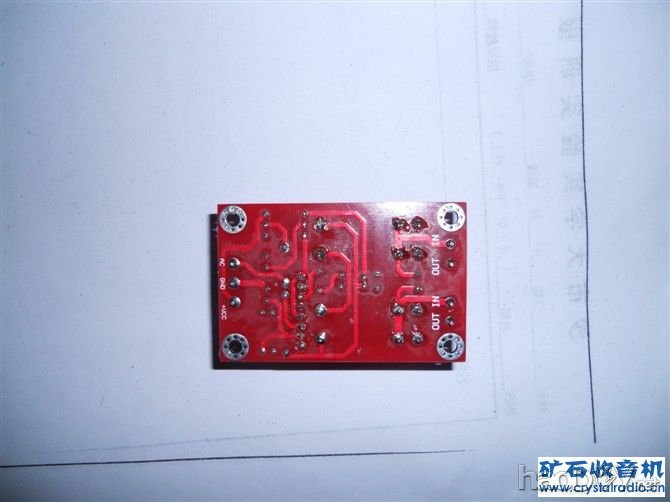

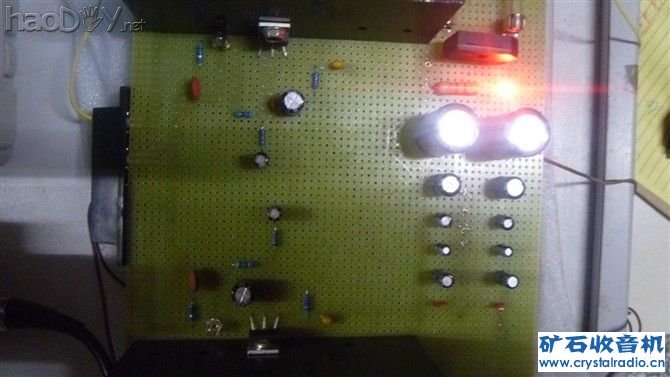

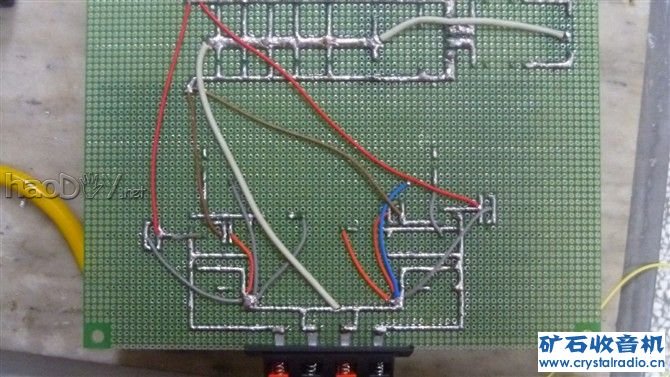

功放部分
HI-FI数控LM1875功放 功率放大器
HI-FI数控LM1875功放 功率放大器

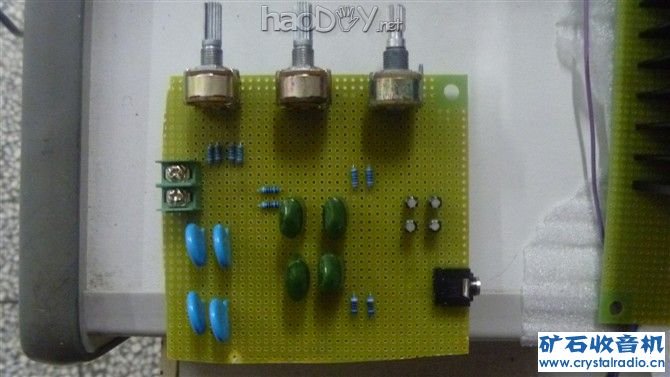

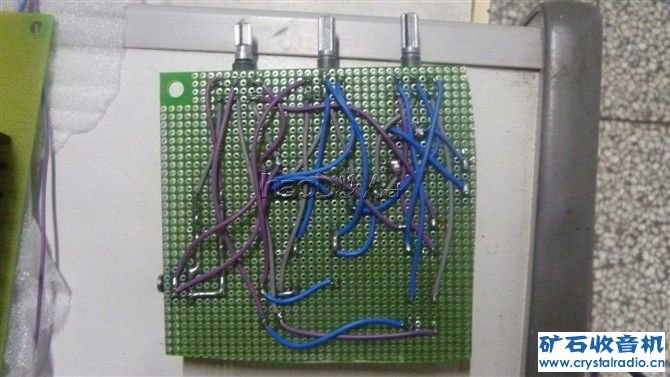

调音部分
HI-FI数控LM1875功放 功率放大器
HI-FI数控LM1875功放 功率放大器

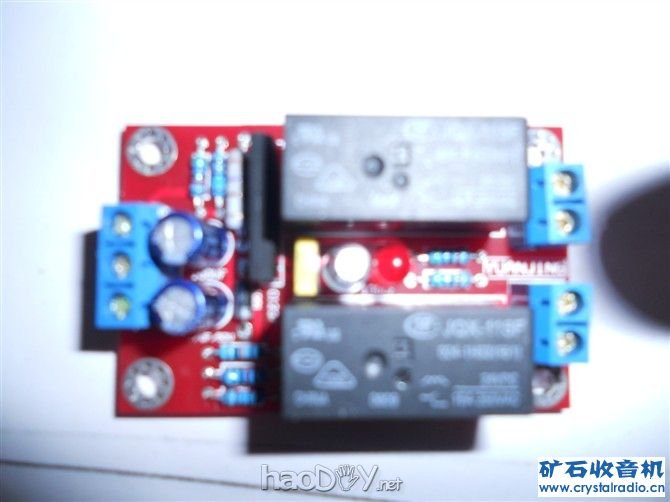

喇叭保护部分
HI-FI数控LM1875功放 功率放大器
HI-FI数控LM1875功放 功率放大器


硬件模块芯片的选取:

功率放大器(LM1875):
    LN1875是一款发烧级功率放大器,美国国半公司研发的一款功放集成块! 它在使用中外围电路少,而且有完善的过载保护功能音色甜美富有醇厚的音质。工作范围:单电压(15~60V) ,或双电源(±20V最大输出功率25W,总谐波失真为0.015%、±30V最大输出功率30W), 该集成电路内部设有过载过热及感性负载反向电势安全工作保护。

喇叭保护(UPC1237):
        UPC1237是扬声器保护专用集成电路,具有较宽的电压(VCC=25-60V),内部包括开机延时、中点点位检测、过负荷检测、交流电源检测、双稳态触发器、继电器驱动等电路,仅需增加少量电阻电容等元件,即可保护功能完备、外围电路简介的扬声保护电路 (责任编辑:admin)
