经过好久的准备和努力...今天终于把KSA100MKII装机完成...呵呵,,,还只完成了90%...面板和盖板还没做处理... 我DIY 的一个大心愿就是装一台大功率的甲类功放...如今.通过网络以及各论坛的交流...终于实现了这个心愿...100W的甲类放大器啊...

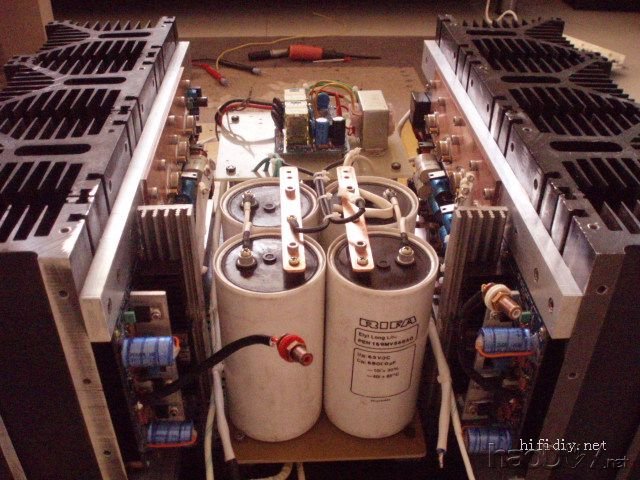

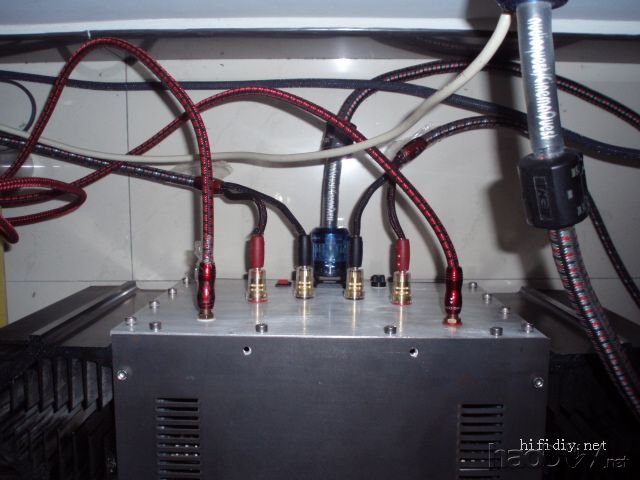

太重和太热了...但是太爽了...\先上几个图片...慢慢道来...

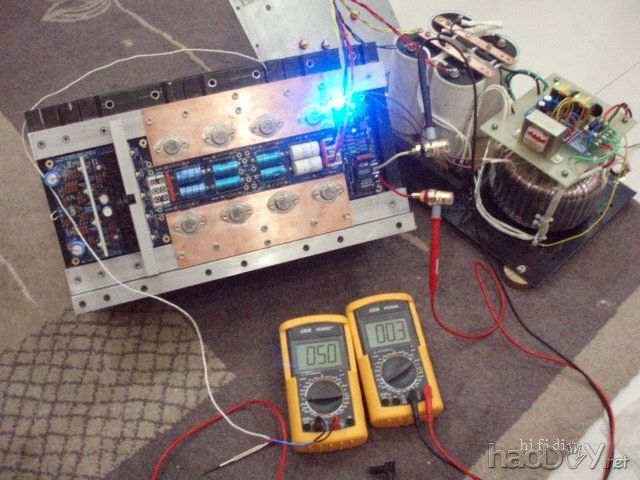

目前的静态电流调在单管500ma...散热片温度稳定在50度...调试时最高调在600ma...散热片温度59度...呵呵...

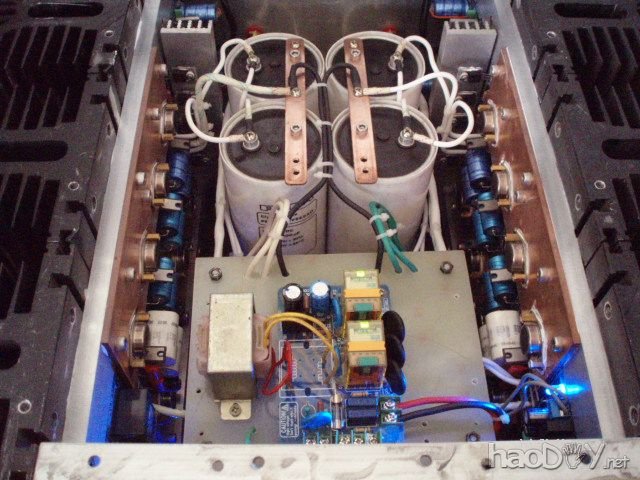

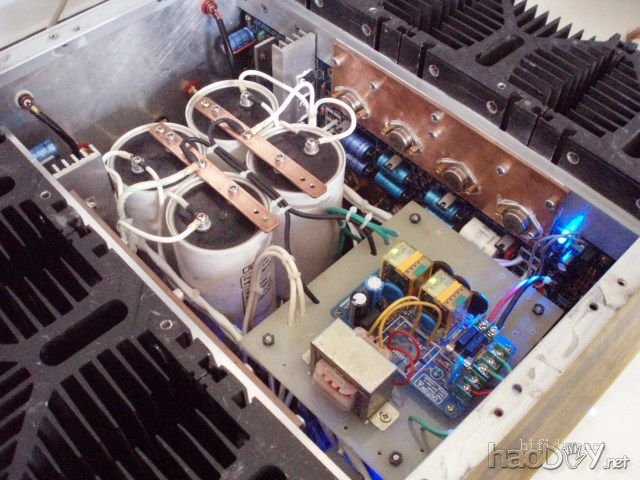

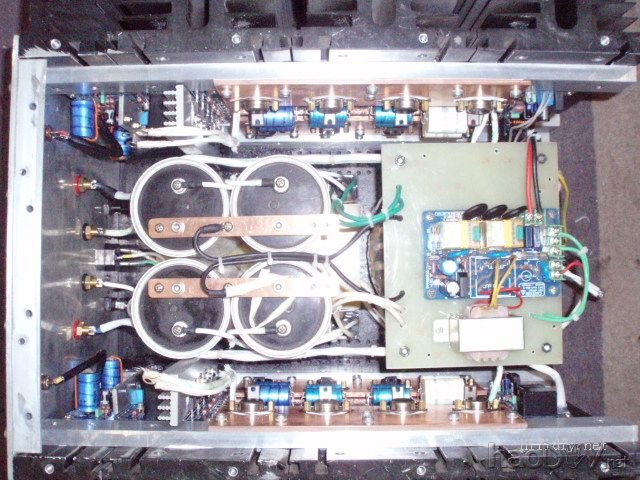

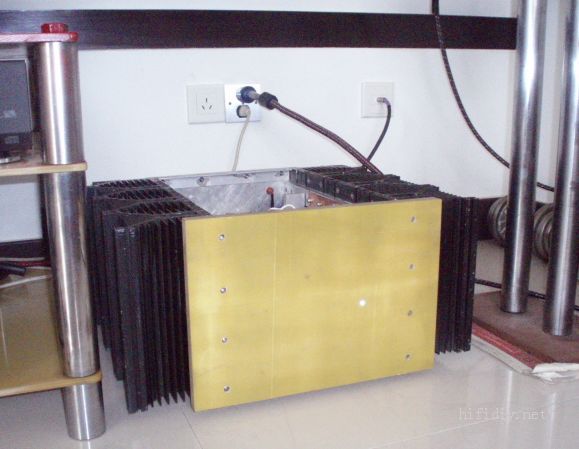

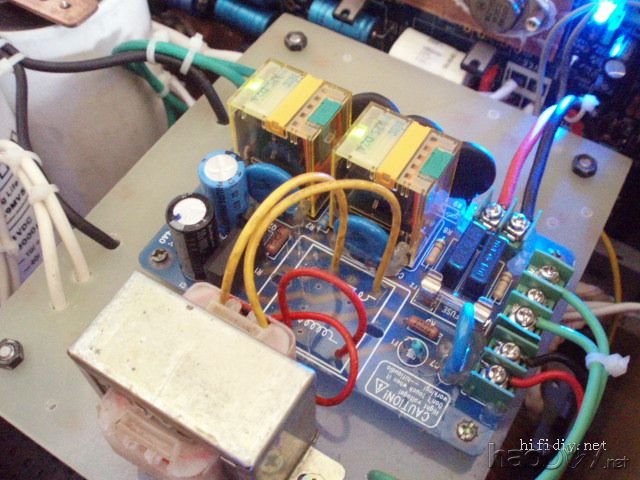

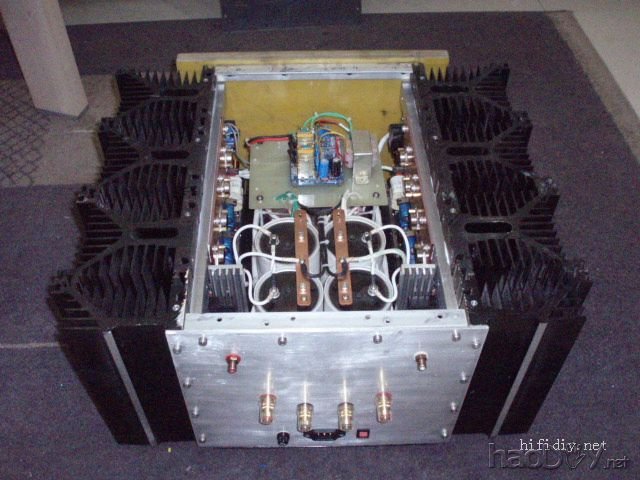

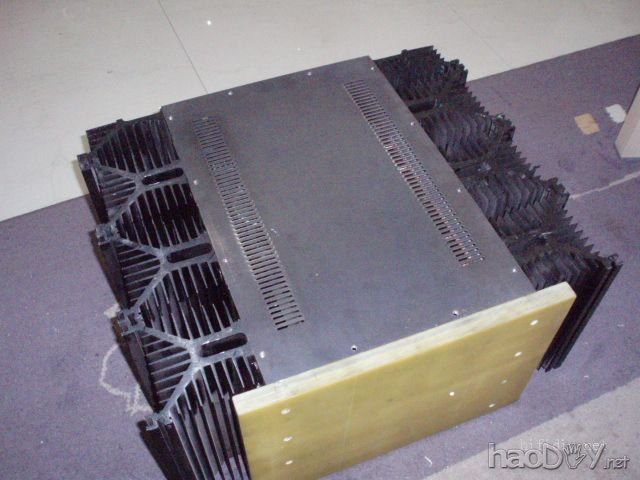

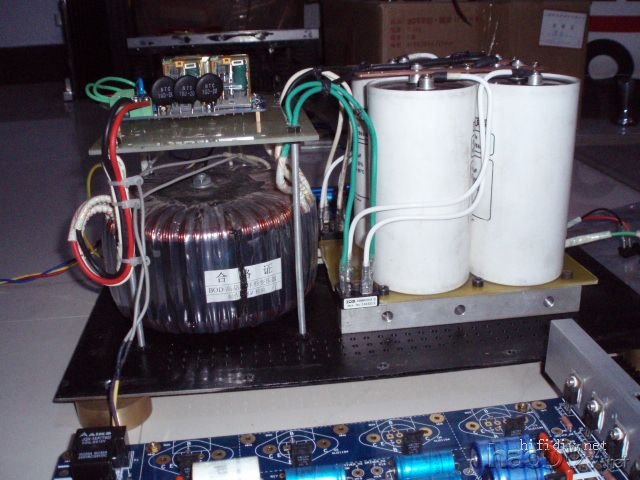

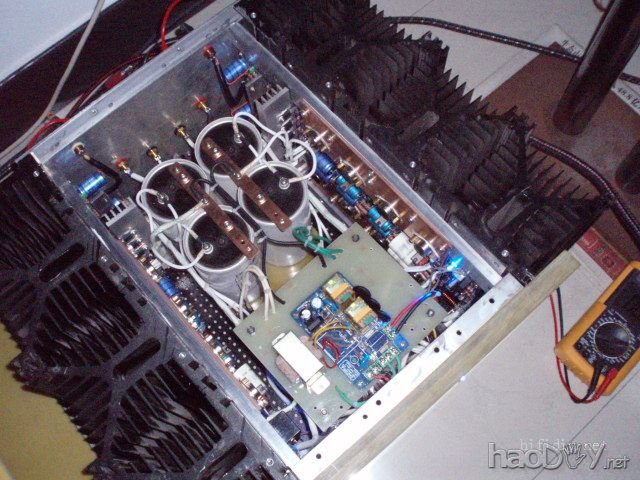

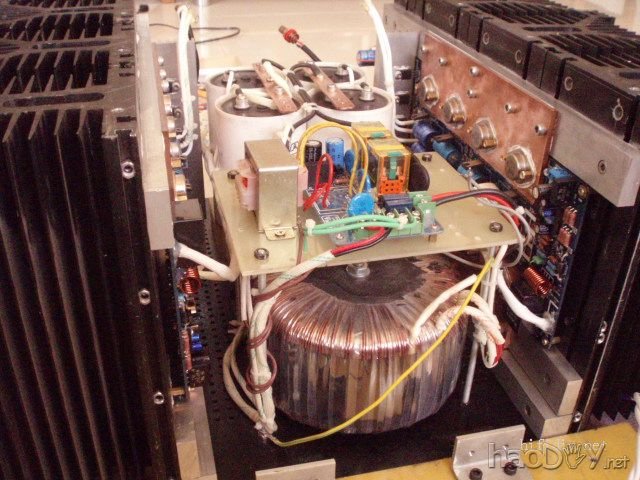

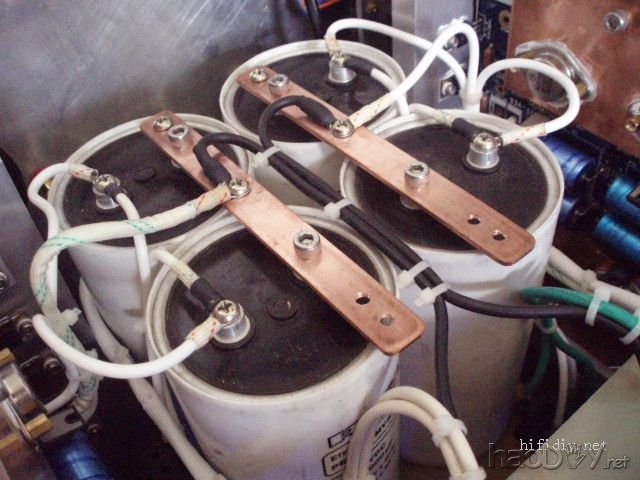

标准电路要求是575ma,不想太热...先调在500ma装机...听些日子再做调整... [em03]刚才一次发了太多图...没传上...现在可以了...其余的要到12点后上了...[em04]      机箱宽度540 深度470 高度 250 mm 重量还没称...太重很重...光散热片就重34kg了... 面板是因为还没找到厚的铝板,就用22mm厚的绝缘板先装着...处理一下也不错的...呵呵... 电源牛是1200W的环牛...左右声道绕组分开...在开机缓冲的下面...做大甲类机器电源软启动很必要的...

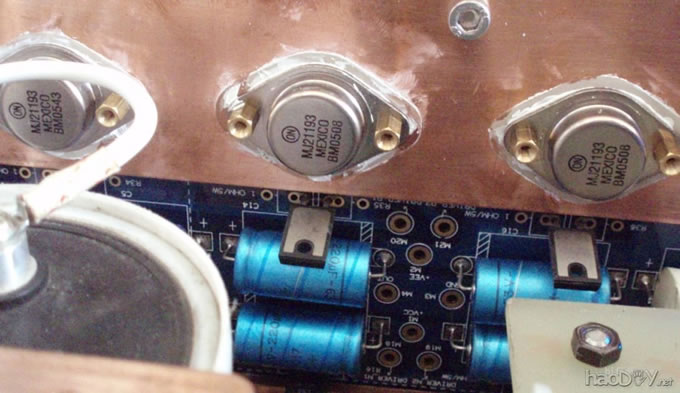

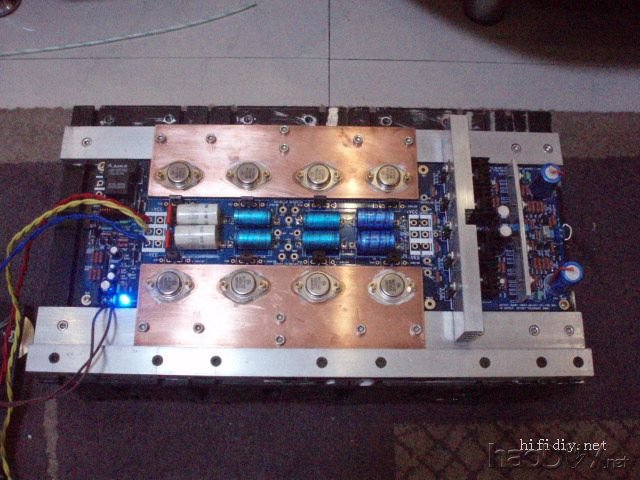

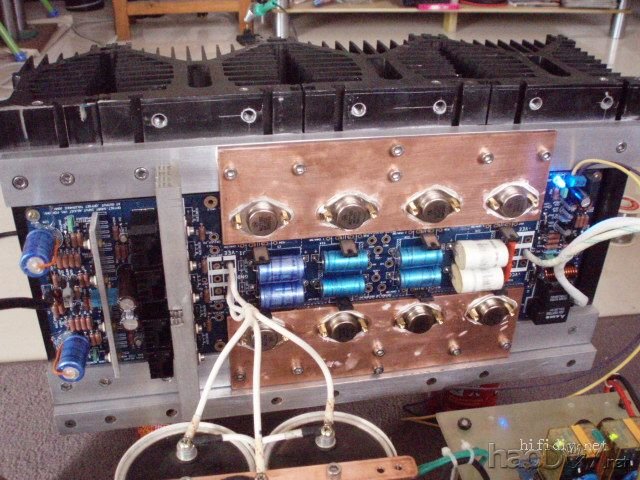

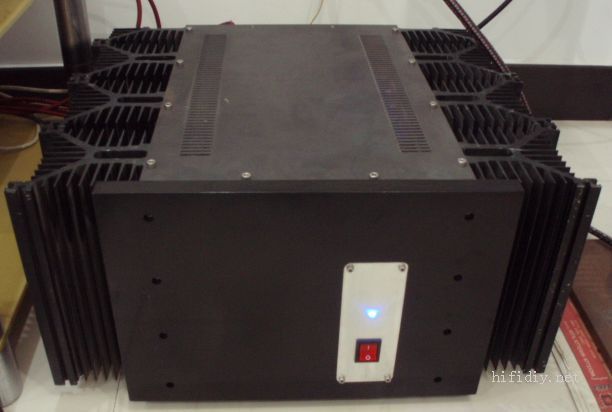

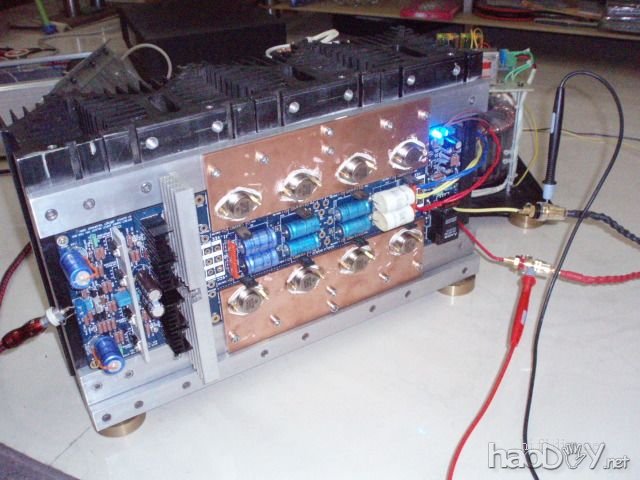

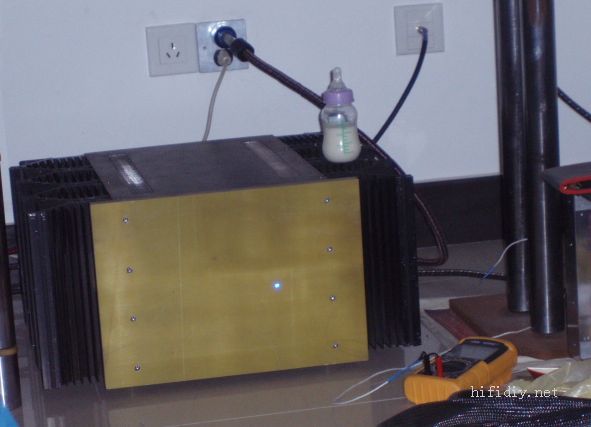

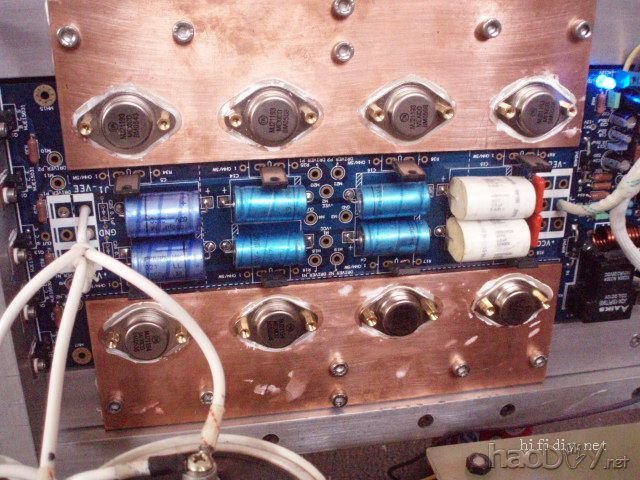

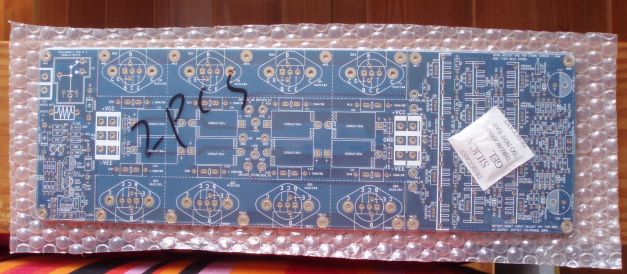

用的是ON的MJ21194/93对管...每声道4对输出... 看我们仿制的原站...http://home.ca.inter.net/~lloyd.maclean/Krell/Krell.htm 一直在煲机中...生意的确很爽的...呵呵...          哈哈...电费还好...有好音乐听其他不管喽/...... 其实和其他同学做的PASS相比也没多多少?比A5多点比A2少...目前调的静态电流单管500ma,4对管就2A电流..工作电压+-50V 哦...我现在没调成纯甲...呵呵...不想机器太热...电流调在了单管500ma...我也不常开大声的...家有8个月多点的儿子在 哈哈...散热片温度目前稳定52度(白天)..晚上50度...给儿子热奶瓶再好不过了... 天冷了取暖绝对的好...耗电比电热器低好多啊 散热器是江苏无锡买的....6块买的早155元一块,250高度,另一块(就是开成2个半块的那个)是后来买的 200一个...\ 一个重量快到5kg了...用了7个...呵呵 身体到现在还不错地...干点体力活还行... [em03] .今年32,正当壮年...[我的箱子用的散热片是一边3块半...就是7块..其中6块买的早,去年的6月份买的。..155元一块....后来铜铝涨价了..想原价出掉,结果没出掉...就打算自己装这个KSA100MKII-DIY...3块散热片的深度是375,PCB长度395 ,那机箱不够长了,就又买了一块,割开来,一边3块半...那时买的时候贵了,是200元一块买的 和PASS-A2没有当面比对但我装过A2,听过一些时间...推力和低频控制以及动态那是KSA100MKII要好些的....\ KSA100MKII不会一开声马上给你惊喜的感觉,它的惊喜是一点点出来的...不象PASS.一开声就听着舒服...KSA100MKII在刚开声时你或许还会对它有点失望,刚开声时有点闷和散...要煲...我的昨天开的现在了,就昨晚睡觉关了6个半小时...呵呵...现在还开着,一个人在楼下小音量的听着音乐...现在的韵味已经变的很不错了...增加了中频的透明度...低频爽,出来的绵绵的...哈哈...大甲类嘛... 单管电流500ma是还没调到100W的纯甲类...我们几个朋友算的是单管575ma,我看国外的diyaudio上老外的推荐是580ma...等冬天了我再调上去...虽然测试时调到600ma,散热片温度也就59度...现在开了一天...刚测温度是52度  简单的处理了下面板电源开关也搞好了...感觉还不错...   早就没有了...有好多个人还没拆开来焊呢...在准备...不知道有要出的没有... 有20套以上的需求量的话估计可以再去做一批,少了做来价格划不来啊... 电流调整很简单的...这个电路的稳定性非常的好...我们做的时候推动管的散热还是单独的,没有和功率管的大散热器做热偶合...整个电路只要元件合格焊接无误,调试还是简单的,VR1调节输出点中点直流偏压,VR2调节静态工作电流...这个都是在PCB上的... 重要的一点是管子必须严格配对... [em03]
|
