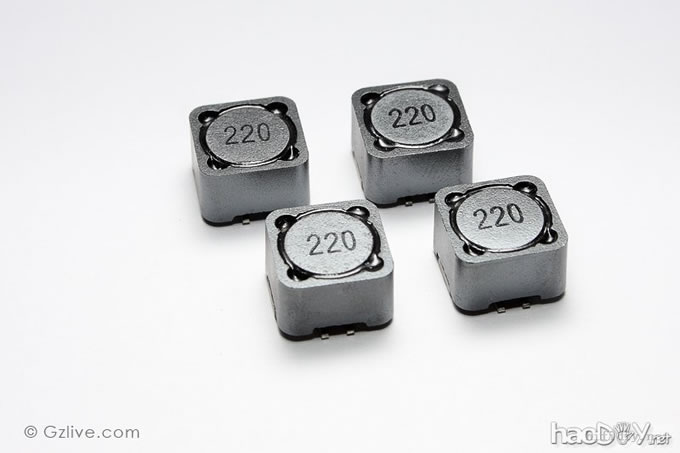

TI官方用470UF*2的电源滤波电容 套件用1000UF*4的SANYO 电解电容 （见照片橘红色圆圈处） 电路分析： 由套件提供的电路 红圈处元件是必须严格配对使用 否则容易产生交越失真 输入耦合电容C6、C4 相互配对 耦合电容 C7、C8 相互配对 C25、C26相互配对 最好是4只完全一样 C15、C16 C31、C32 两两配对 L1、L2 L3、L4 两两配对 C17、C18 C33、C48 两两配对 R8、R9 R17、R27 两两配对 R25、R6 必须严格配对 否则导致运放虚拟+-电压的不平衡 R28+R29、R10+R11 尽量配对 这两对电阻在电路里并联使用当3.4K电阻 如果不修改运放外围元件参数 用OP275替代套件里的 NE5532效果更好 耳机输出部分 左右声道对应的元件也要两两配对 T类功放对负载阻抗比较敏感 TI官方公布的数据中配合不同阻抗的音箱 输出部分的电感和电容值都不同 如果不用耳机 这部分元件可以不焊接上去 题外话：有人问我小几百的功放有必要这么折腾么 说心理话DIY不是装响就行 HIFI的精神就是---精益求精追求更高的保真度 不论是什么价格的器材制作过程中不放过任何一个微小的环节 要对得起自己的劳动 对得起厂家生产出来的元器件 发出它应该有的声音 元件准备： 经过两天的等待终于收到包裹 虽说购买的是套件 按理是不需要另行准备元件的 但是作为商家的成本和人工考虑 套件中关键部位的元件不一定能仔细配对 所以首先声明一下对元件的改动只是凭个人喜好以及用料习惯的原因 纯作技术方面的探讨 无任何诋毁套件设计者的意图 并感谢工程师们能开发出众多DIY套件 让更多DIYer体验DIY的乐趣 1、首先要换掉的就是L1--L4这4只电感  这4只电感是串联在功率输出部分 其线径的粗细直接影响功率输出是否畅通 按电路要求线径要达到1MM才能满足要求 下面是替换的电感 (责任编辑：admin) |
