2sa19432,sc5200纯甲类功放DIY全功略(组图)

时间:2012-08-24 18:13来源:未知 作者:admin 点击:
话说某日下班,下公车时,见一临街修理店挂出一条幅,上书:本店大量供应各类新旧功放!见天色尚早,遂推门入店. 见有生意上门,老板热情的想我推销起他的AV功放起来,我却对墙角一台纯后级功放产生了兴趣,根据经验,判断这是一台进口机器,牛以及散热器相当不错,老板说
话说某日下班,下公车时,见一临街修理店挂出一条幅,上书:本店大量供应各类新旧功放!见天色尚早,遂推门入店.

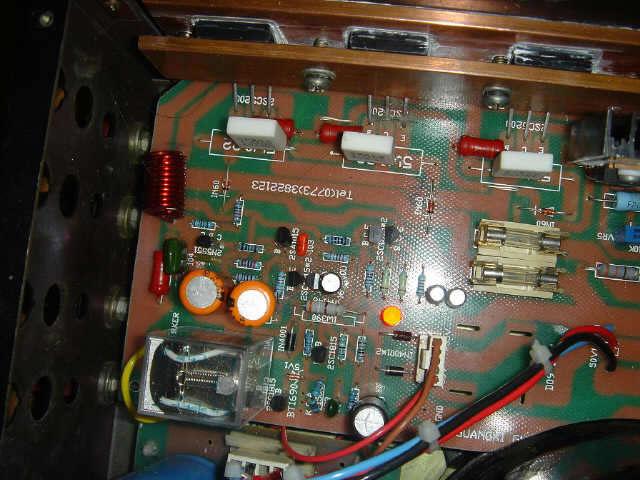

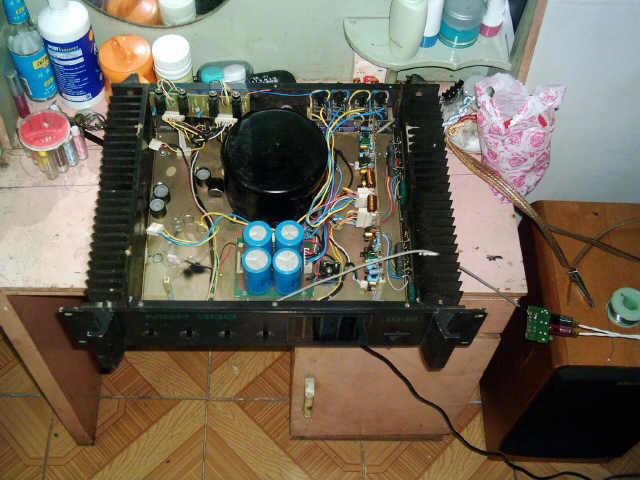

见有生意上门,老板热情的想我推销起他的AV功放起来,我却对墙角一台纯后级功放产生了兴趣,根据经验,判断这是一台进口机器,牛以及散热器相当不错,老板说此机以坏,不由内心狂喜,经过一番斯杀,最后以废品价格:每斤2元收购下来.(该机净重17KG)机器照片如图示:

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

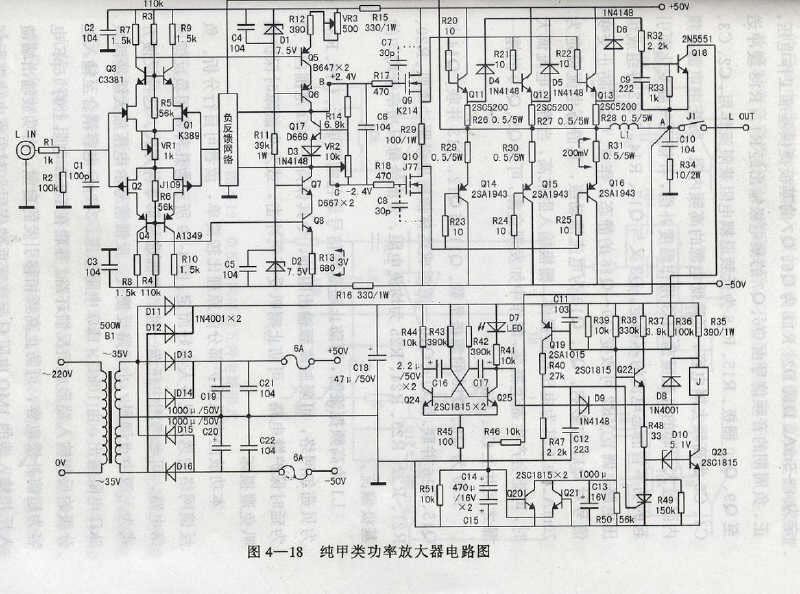

机器搬回家后,开始思量该怎么利用?经过测量,发现该机一个声道并没损坏,牛为进口牛,双35V交流输出,外带屏蔽罩,内封树脂.散热器大约每边2.4KG,整流为30A金封桥,滤波居然是非利普蓝色10000/50V电解!做成PASS ZEN?牛不实用.马上上网查找资料,翻阅大量书籍,最终选定一个全对称纯甲类线路.详细资料图纸如图示:

2sa19432,sc5200纯甲类功放DIY全功略(组图)

资料确定后,先按照图纸买回来全部元件,大功率管用:1943  5200对管,推动采用:K214J77差分管:孪生场管:K389J109,其他小管:K246 J103 B647 D667 D669 C1815等等,电阻放大部分全部采用光音1/4W,保护部分普通五色环,功率电阻:无感电阻0.33/5W.电解电容;英纳系列,无极电容:CBB.
买了敷铜板以及化学药剂,用粘胶法制作了印刷板,几次下来,板子虽然漂亮,却错误连连,原来资料上提供的PCB图纸是需要镜象的````当场吐血晕倒不提``````````
上网,发现桂林某公司有此图纸印刷板出售,邮购价78元,刚好发了奖金,遂一咬牙,上了邮局````把自己辛苦腐蚀的板子丢进床底,开始漫长的等待````

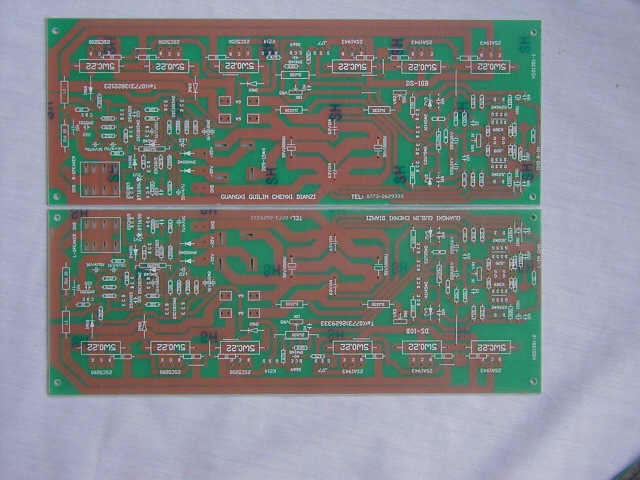

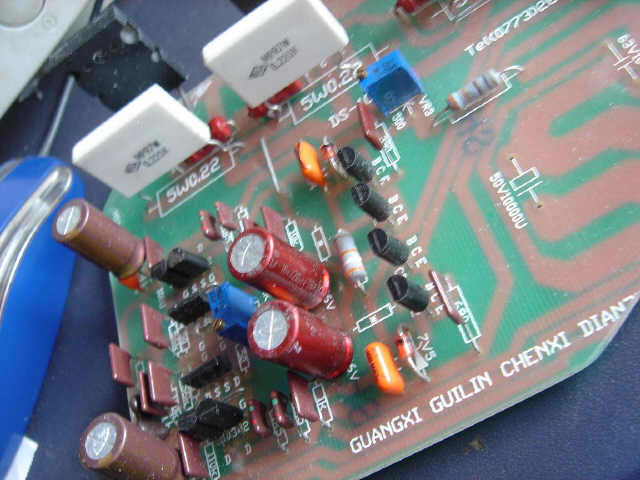

印刷板终于来了,见图示:

2sa19432,sc5200纯甲类功放DIY全功略(组图)

接板后,回家马上开始安装元件``````大功率管用紫铜条固定在铝散热器上,以便均热,推动管因为具备负温度性,另外备小散热器,通过加长引脚安装.

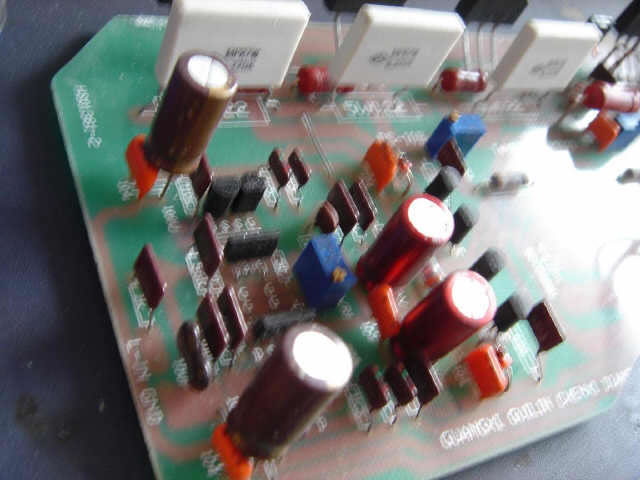

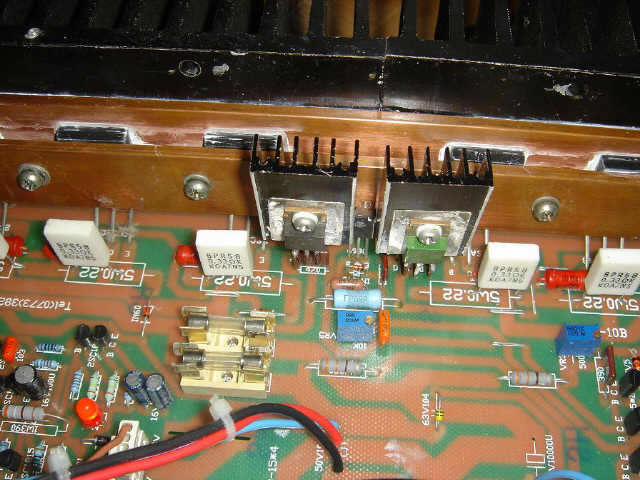

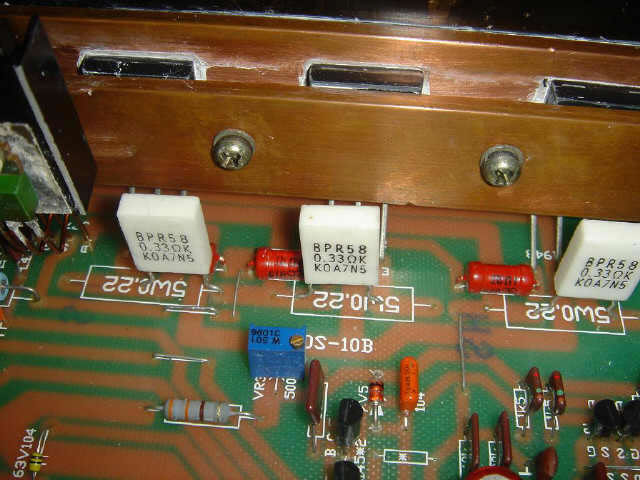

各部分如图示:

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

装好一切元件后,开电,内心暗暗祈祷中````
对照资料上的步骤,断开保险,断开保护部分输入电阻,开电`````
LED闪烁,约5秒后继电器吸合,用万表1K档搭断开电阻的脚以及焊位,继电器立即断开``~谢天谢地~电源和保护部分正常``
马上断电`接保险``````
"啪~~~~~"一道光闪过````马上关电源,心里立刻七上八下````
痛苦的过程开始了````
用表一个一个检测所有元件````没发现异常```(此过程反复反复反复段续经历了一个多礼拜``因此也痛苦了一个礼拜```找相关资料```查元件````保险还是一次接一次的烧,用表测量,未发现有短路现象存在````根本连测量静态电流`中点电压的机会都没有```
上网```查询各元件参数,脚位````
突然发现,作为温度补偿的:D669,123脚分别是:ECB 而印刷板上的次序是:BCE```莫非是厂家印刷错误 ?马上对照图纸,未发现错误,确实应该是BCE,也就是说,D669安装的时候,应该把文字面贴散热器安装!!!!!!以前因为惯性思维,未加思考就把669文字面朝外安装了```难怪会接连烧保险!这样安装,不通电源的时候测量,元件也没坏,电源脚测量也不见短路,但一旦通电,等于大对管全部导通```电流会有多大?15A的保险也会马上烧毁!!!!!
回家马上更换D669安装,祈祷,再祈祷,通电````
继电器吸合,正常`````
指示灯正常``````
元件无发热冒烟,正常````
小心翼翼的祈祷,再祈祷,用20V档测量中点电压```读数:0 换1V档位```读数:0
换200MV档位```读数:0.2
惊喜```惊喜``````
(学问啊学问```有时候再细心,再思量又思量,还是难免出错误啊!好早前后没烧一个元件,只烧了18支6A保险管)
调试```差分级静态电流```推动级静态电流````大功率管静态电流````
最终调到大功率管静态电流:180ma,觉得先在这个状态下煲机一段时间再进一步调试,于是断电,接上信号线,输出线.选了一张拷贝的<惠威试音碟>,开机器`````
声音如何?我不说大家也知道七八分```至少各部分的表现比:7294要强```

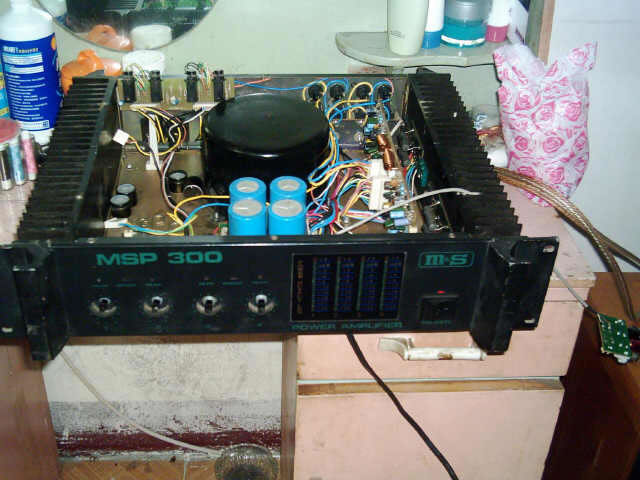

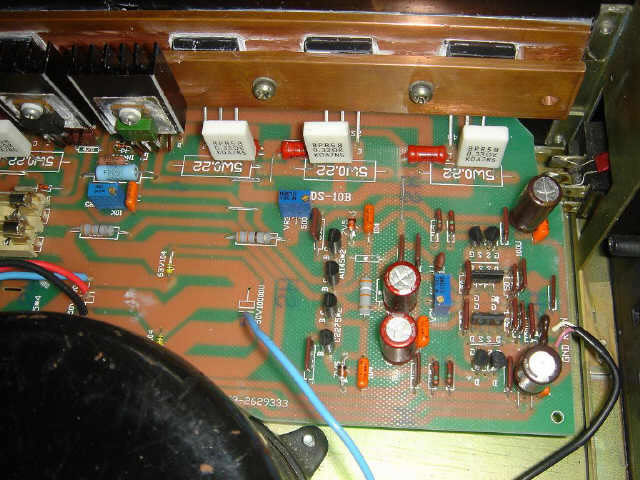

一边听,一边拍下照片纪念,如图:
2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

2sa19432,sc5200纯甲类功放DIY全功略(组图)

备忘:
分立功放制作比IC功放困难,合理的线路,优良的元件,是出好声的基本条件.
在自己动手DIY分立功放的时候,要先对线路有全面的了解,对元件,特别是一些陌生的元件,一定要先了解起参数,脚位.功率管最好选择配对性好的,如果条件限制无法配对,最好选有信誉的经销商购买.DIY过程中,既要有信心,也要有细心,耐心`````
希望大家都能DIY出自己满意的作品!我的甲类功放至此已经告一段落,只需要煲机后再进一步调试.谢谢大家支持! (责任编辑:admin)
