建设一个类放大器

建设和聆听让·平贺敬的“Monstre”，8W-A类放大器后，我想打造“乐Monstre”的大哥哥“的20W的A类放大器。读让·平贺敬的文章，建设一个20W的A类放大器，在古老的法国杂志“L'发烧”的副本，我听到自己乐Monstre的大哥哥的声音听起来很感兴趣。我决定我构建的基础，我能找到的最新版本被称为“超级A级30W”

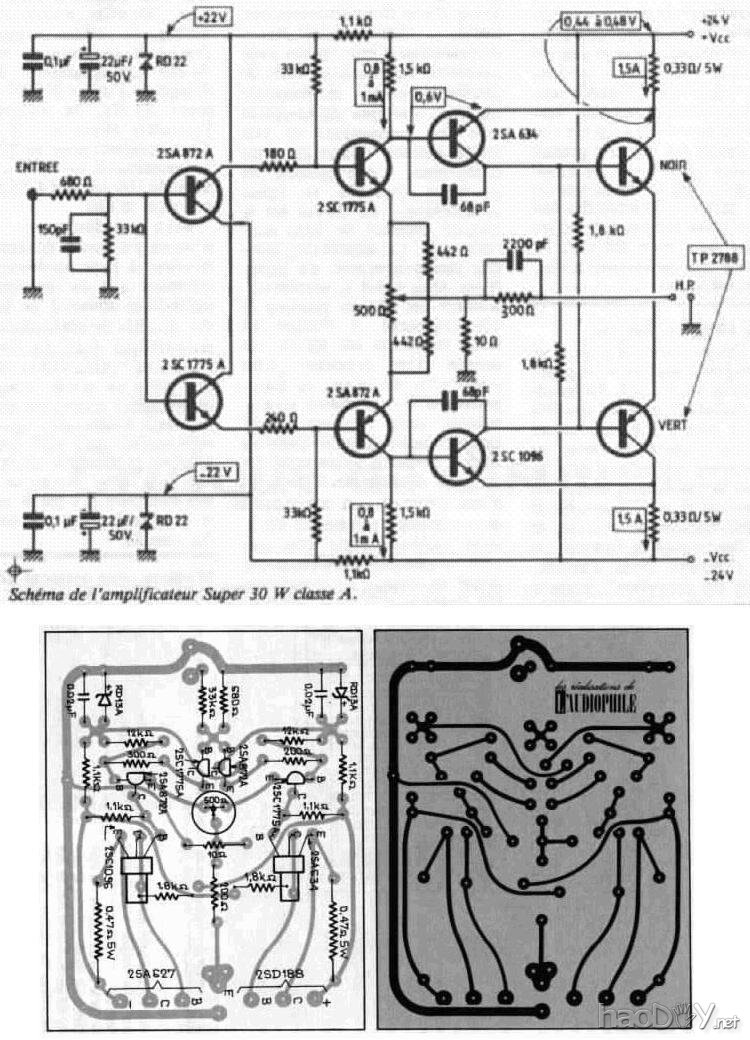

图1：让·平贺敬的超A级的30W放大器原理图和PCB

我用的是原在杂志上的文章（图1），以及原来的驱动晶体管电路板布局。然而，由于未能原来的功率晶体管，我选择了一个更强大的输出级采用东芝2SA1943和2SC5200免费的晶体管对。这种晶体管的变化也让我提高的轨道电压，使放大器，以提供更多的权力。我的版本的让·平贺的超级A级30W放大器的原理图如图2所示。

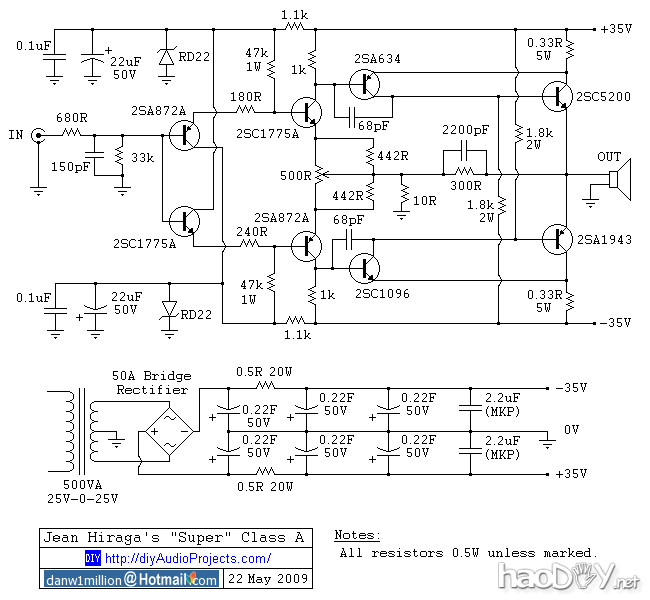

图2：超A类放大器原理图与东芝2SA1943和2SC5200

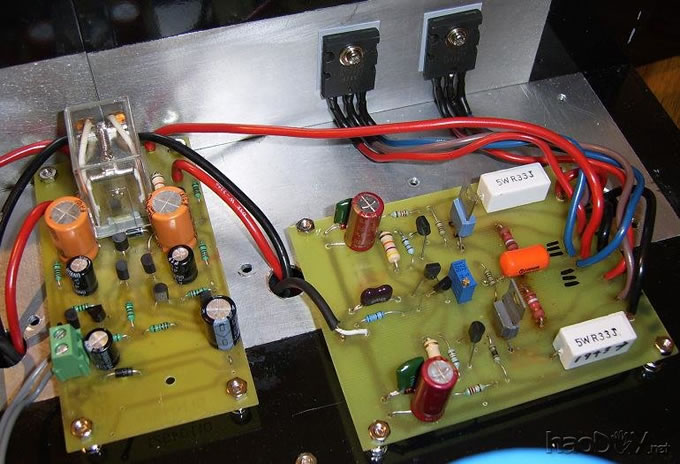

照片1：DIY PCB让·平贺超A类放大器

在上面，你可以看到PCB的所有组件，请注意偏置电阻1W的碳类型的我发现他们有更好的热稳定性，在此应用程序。结束时的热标记旁边的Sprague橙色下拉电容器电阻腿是从0.6W的金属膜电阻器，其中工作在它们的热极限和随后替换2W金属膜类型。

我的版本的让·平贺超A类放大器运行在一个偏置约1.65A @ 35V在​​大约58W的连续耗散每个晶体管输出级（刚刚超过1/3其额定功率为150W）。正如你可以想像，的运行散热片相当火爆，约40℃（100F）以上的室温。

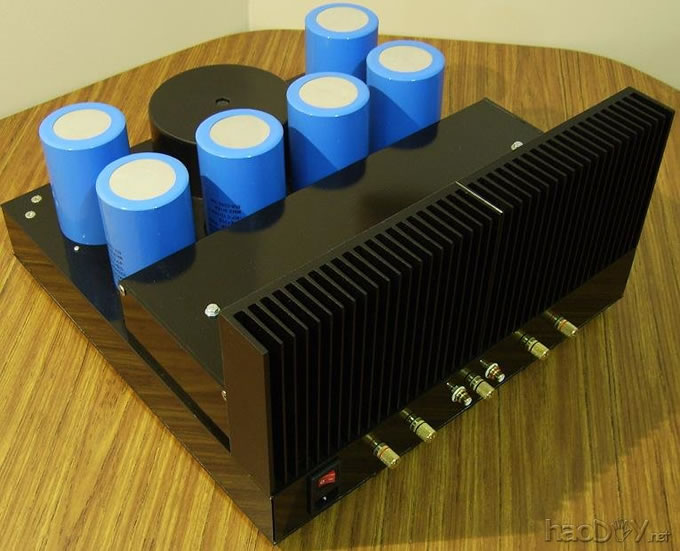

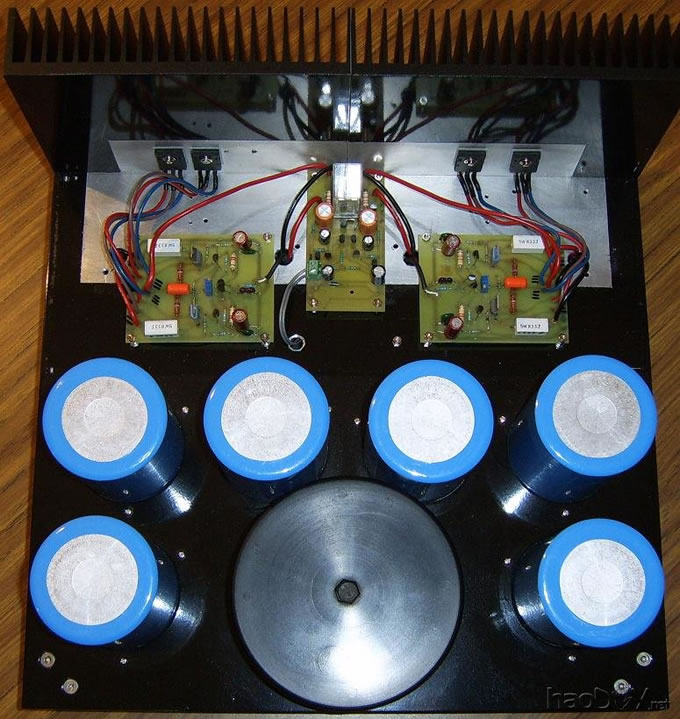

照片二：超A类放大器的散热片和PCB

由专人采用铝合金外壳的工作都已完毕。通道两侧，3毫米顶板底板，3毫米。散热器是由两片切成一定尺寸，是约420×180×35毫米。紧固件主要是沉不锈钢M5和M3不锈钢。散热增加。电容器组也增加到600 220000 uF的电容（是的，这是1.2法拉）。甲500VA盆栽磁环变压器被用于供应。

照片三：让·平贺超A类放大器的电源供应器

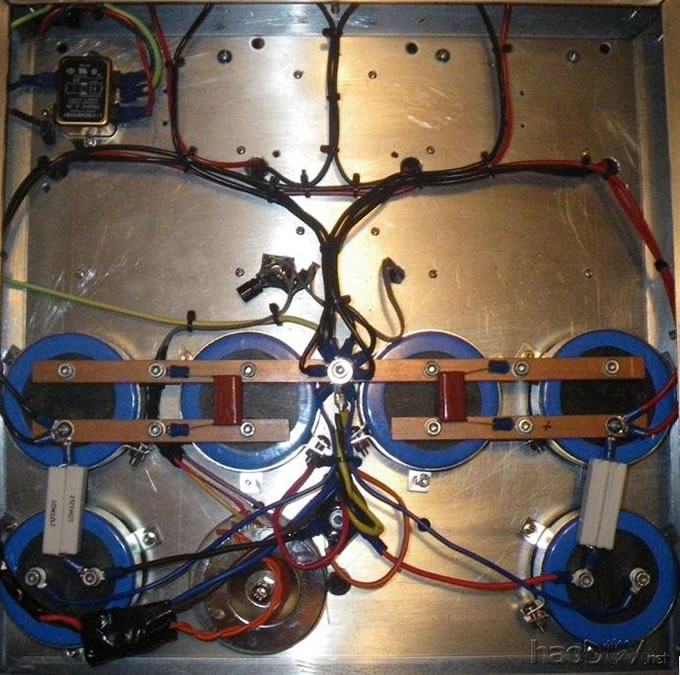

上面你可以看到内部放大器，铜母线，按照原来的设计。我添加了一个小环形运行的直流保护电路，我加一个稳压电源。还设有一个在供电线路中的RF滤波器。

照片4：让·平贺超A类放大器 - 前视图

照片5：让·平贺超A类放大器 - 后视图

让·平贺的超级A类放大器的声音如何？

我很高兴与该放大器的声音效果。让·平贺看似简单，纯粹的电路拓扑结构再次闪耀。的声音似乎毫不费力，给人的印象一个更高的功率放大器仍然能产生所有的低级别的细节，A类放大的声音而闻名。

三围：让·平贺的超级类放大器

在下面的照片显示在示波器上的放大器的各种测定。该放大器是在208kHz-3dB的在满功率，并能提供58W。

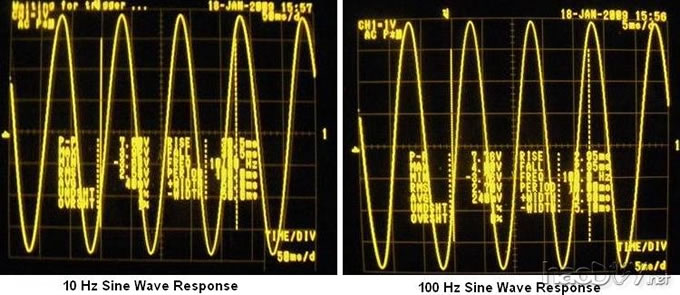

照片6：10Hz和100Hz的正弦波响应

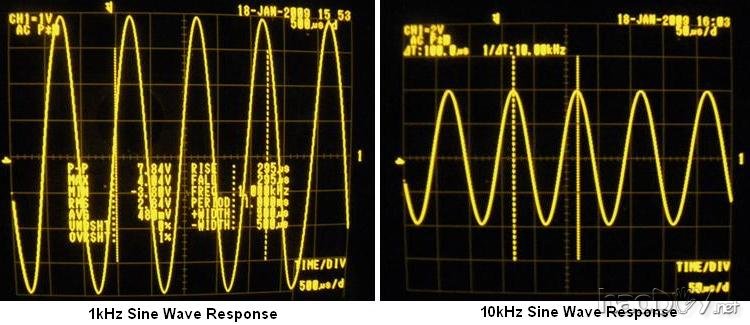

图片7：1kHz和10kHz的正弦波响应

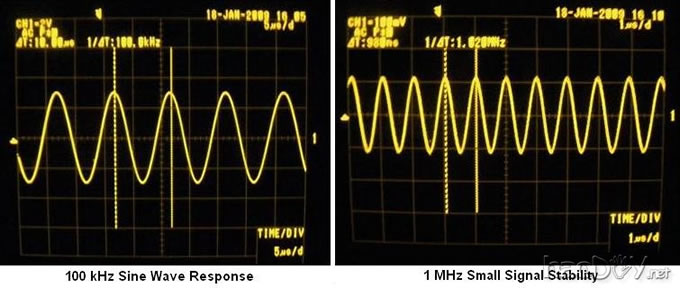

照片：100kHz和1MHz的正弦波响应

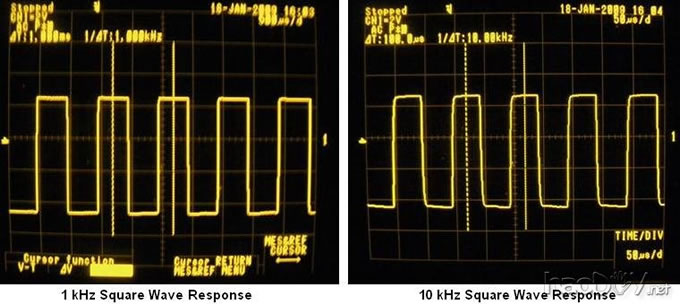

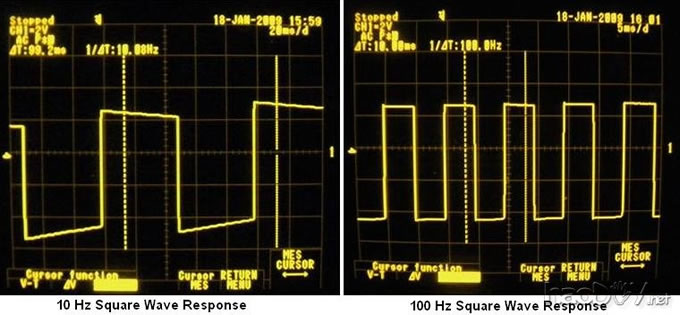

图片9：10Hz和100Hz的方波响应

照片：1kHz和10kHz的方波响应

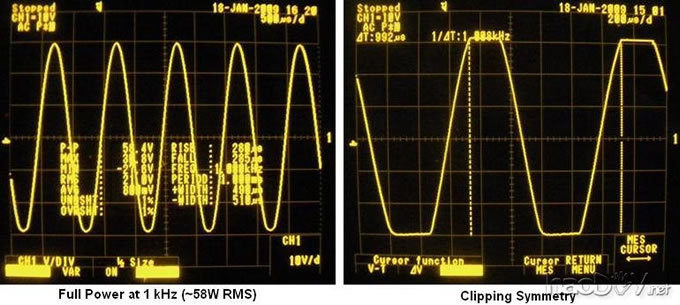

图片10：全功率（58W）在1kHz和剪切对称性

如果您有任何问题，关于这个项目，或者如果你需要一些帮助，把你的放大器一起，感觉自由，要求他们在让·平贺的超级类-A放大器的问题 (责任编辑：admin)
