TDA2030功放之经典,之有点败家!

时间:2012-08-25 11:58来源:未知 作者:admin 点击:
TDA2030之经典,之有点败家! TDA2030是德律风根生产的音频功放电路,采用V型5脚单列直插式塑料封装结构。如图1所示,按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积
TDA2030之经典,之有点败家!

TDA2030功放之经典,之有点败家!


TDA2030是德律风根生产的音频功放电路,采用V型5 脚单列直插式塑料封装结构。如图1所示,按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。
电路特点:
TDA2030功放之经典,之有点败家!


[1]. 外接元件非常少。

[2]. 输出功率大,Po=18W(RL=4Ω)。

[3]. 采用超小型封装(TO-220),可提高组装密度。

[4]. 开机冲击极小。

[5]. 内含各种保护电路,因此工作安全可靠。主要保护电路有:短路保护、热保护、地线偶然开路、电源极性反接(Vsmax=12V)以及负载泄放电压反冲等。

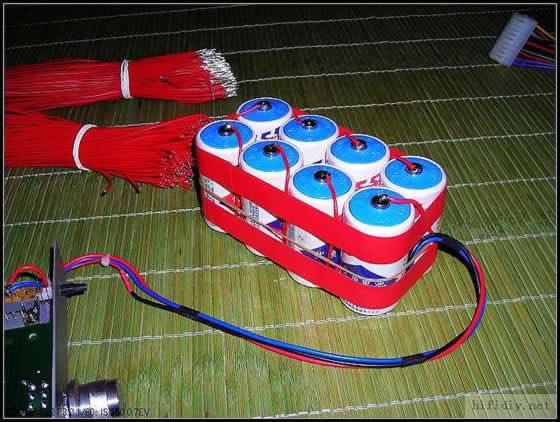

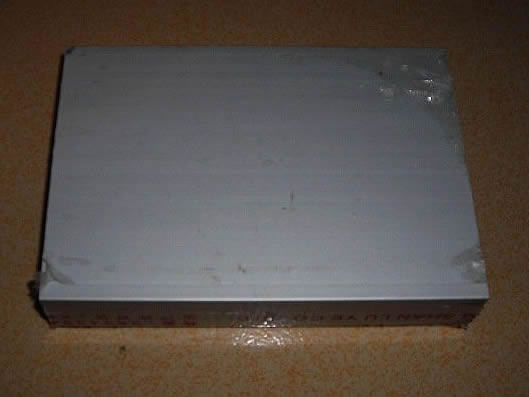

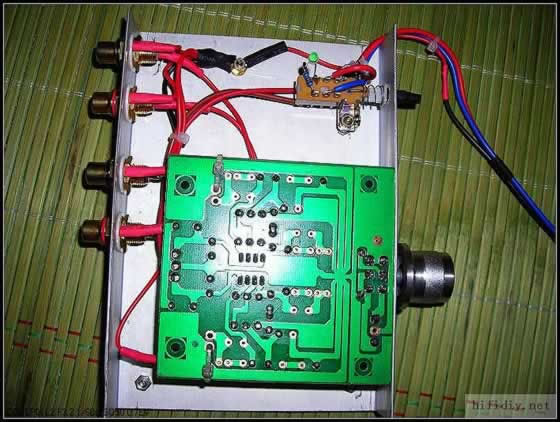

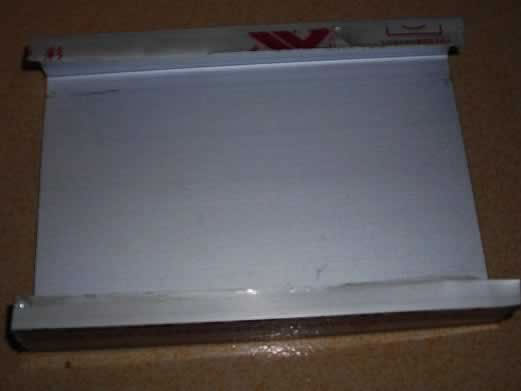

呵呵,玩1875玩多了,但就是没有玩过2030,所以没有事情做就做起来了,刚好手上有现在的几个2030,还有上次做电池前级余下的铝合金盒,12元切了五个,每个才2元多,呵呵,平到笑啊!还有做前级剩下的牛罩一只,就开工起来了,干了五个小时的活,大功告成,比起1875来声音也不差啊,也很淫哦!!
TDA2030功放之经典,之有点败家!
TDA2030功放之经典,之有点败家!
TDA2030功放之经典,之有点败家!

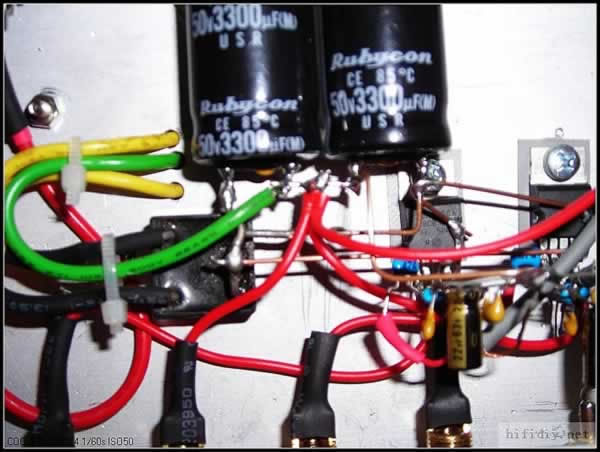

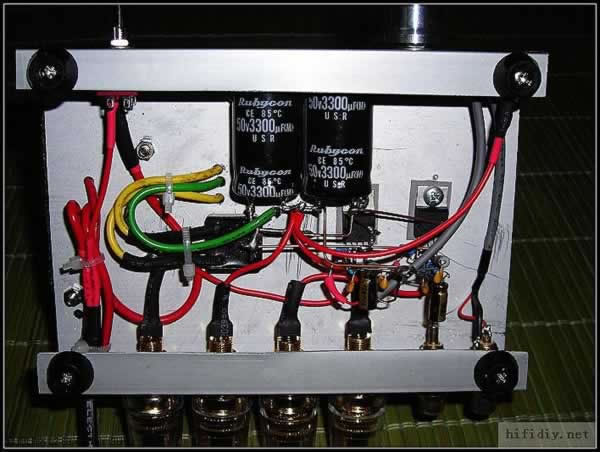

偶合电容只用了0。47UF的独石电容,本来还只想用0。1UF的,但刚好手上只有0
。47的就用上了,全搭棚,一点接地信噪比非常高,没有一点噪声
TDA2030功放之经典,之有点败家!

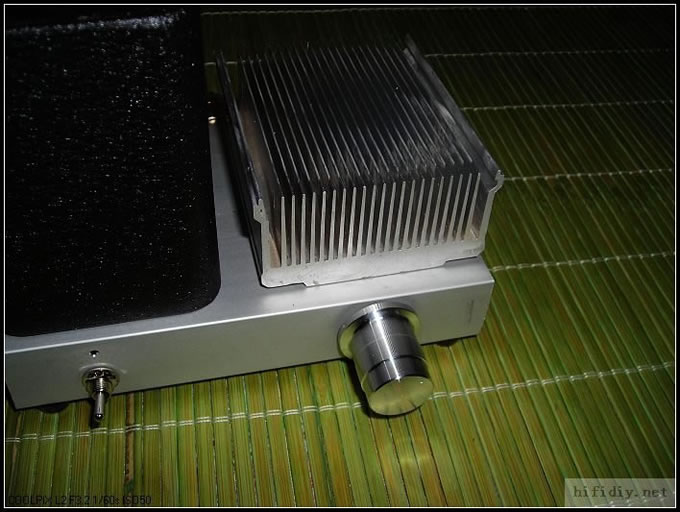

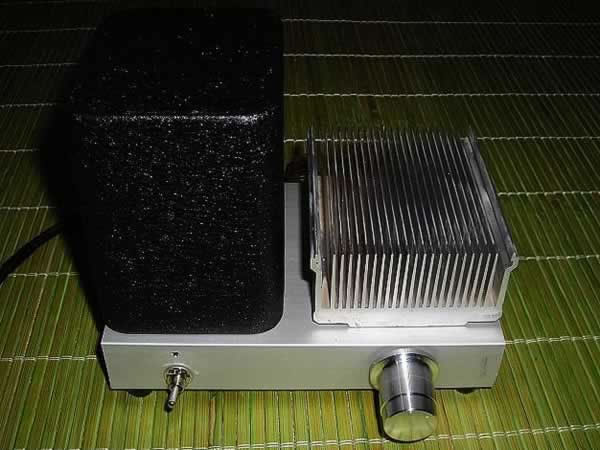

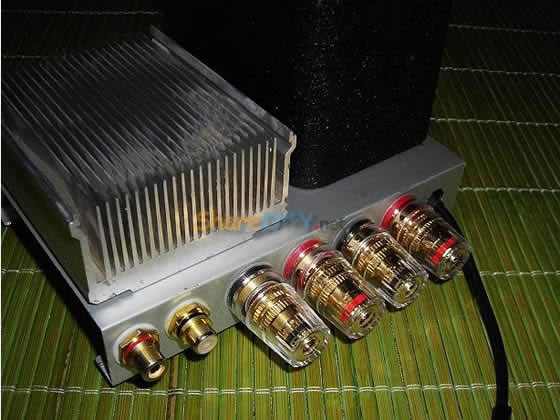

散热器,是在地摊上花了五元钱弄来的,还有个风扇是好的,但用不上了
TDA2030功放之经典,之有点败家!
TDA2030功放之经典,之有点败家!
TDA2030功放之经典,之有点败家!
TDA2030功放之经典,之有点败家!
TDA2030功放之经典,之有点败家!

TDA2030功放之经典,之有点败家!

声音真的能够烧,温度比1875也绝对不会差,看个人怎么做,如果做不好,就算多好的芯片声音也不好,但做了这个功放让我体会很深,
原来做功放做那一个芯片声音都会差不多,主要的是>>>>>>>>>>>!!!

真的那个板子一点接地的1875声音真的很好,很多的功放都不是他的对手哦!现在我做2030也是一点接地真的声音也真的不错,跟1875比起来没有太大的区别!说明了不管是那一个IC做好了一样烧,以后我就用不着为那一个新出品的高价IC花大价钱了,呵呵,专找一些别人认为是垃圾价格便宜的东西来做就可以了,现在2030还可以做得更好,就是换一个牛,现在用的牛太差了,估计不到25W,质量又不好,如果换一个50W以上的好牛声音应该让别人没得话说
