新瓶装陈酒—再战胆石功放 参赛作品(2)

时间:2017-05-12 08:28来源:hifidiy.net论坛 作者:cqyufeng 点击:
装调亮点: 胆电压放大板可单独调试,一般只要安装无误即可正常工作,如换用其它替代胆管则需注意工作电压和管电流以发挥胆管最佳效果。电流放大部分应将功率管安装在散热器上后再进行调试,(小窍门:有时候个别管温




新瓶装陈酒—再战胆石功放 参赛作品

新瓶装陈酒—再战胆石功放 参赛作品




装调亮点:

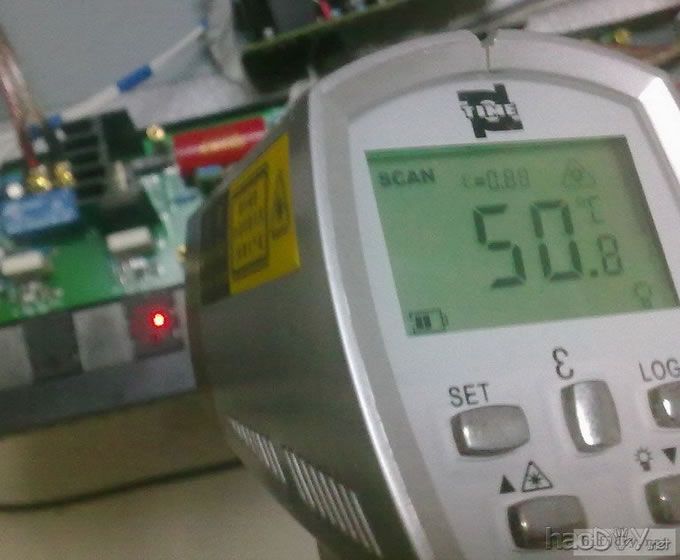

胆电压放大板可单独调试,一般只要安装无误即可正常工作,如换用其它替代胆管则需注意工作电压和管电流以发挥胆管最佳效果。电流放大部分应将功率管安装在散热器上后再进行调试,(小窍门:有时候个别管温偏高不一定是管配对问题,而是注意一下功率管和散热器之间的接触是否良好,可用薄铜片试着插入管与散热器件之间的缝隙来检查接触是否良好)为安全起见电流放大部分先将R10调到最大位置R8调整到中间位置,温控管置于悬空状态,加上电源后调整R10使其R21和R27两端电压约10mV,调整R8使其中点电压为零并继续观察R21和R27两端电压变化和功率管壳温,待R21和R27两端电压不再随温度升高而上升时记下此时的电压和管壳温度(注意管电流不要超过500mA为宜否则需要从新调整R10的起步阻值),此时为自由热平衡状态。再将双热温控管的导热片连接到功率管的导热片,此时功率管的管电流会逐步下降,记住此时的R21和R27两端电压值,再次调整R10使其R21和R27两端电压约为自由热平衡状态和温控管起控后的差值1/2处,然后再调整温控管导热片连接到功率管导热片之间的金属片的宽度和长度,通过改变热偶合度将管电流调整到热平衡状态时的管电流,此种调试方法是建立在有多大散热器做多大甲类功率放大器的理论基础之上,温控管感应的热量是管壳温而不是散热器,从某种程度上来说是属于电流恒定型而非散热器恒温型,但需要注意调试时环境温度和使用环境的夏天最高温度,将其纳入电流调整时的最高温度修正值,用这种方式调整出来的功放管冷热电流变化相对最小,从而避免功放管电流工作在阶梯飘浮状态下对音质和安全产生的不利影响。


测试听音:

听音良好的基础是硬件指标是否过硬,但测试指标良好不等于靓声。此机测试只采用了一种老实厚道的手段:(功率频率响应测试),在16欧负载下输出方波电压保持在20V,分别测试不同功率负载下不同频点下的输出电压值来衡量此功放的真实内功,本机频率范围最高可延伸至200KHz以上,上了300KHz以上时负载电压下降比较明显约35%左右但是比较平滑,由于信号发生器简陋30KHz以上方波已经变形只能是输入输出做对比了,由于图片较多所以只上几张有代表性图片。


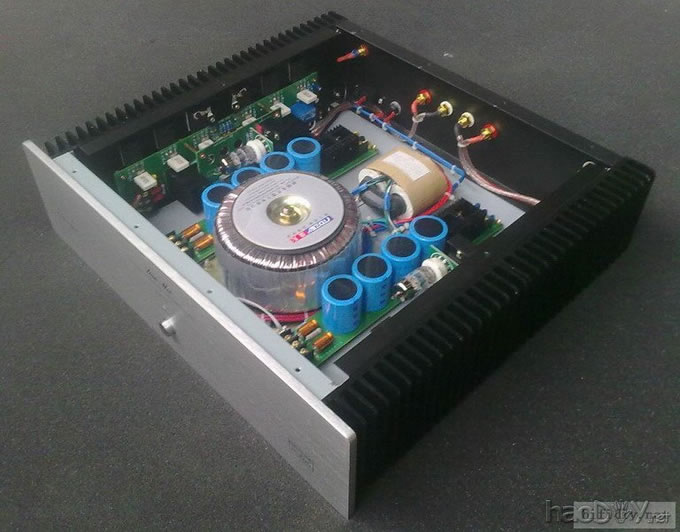

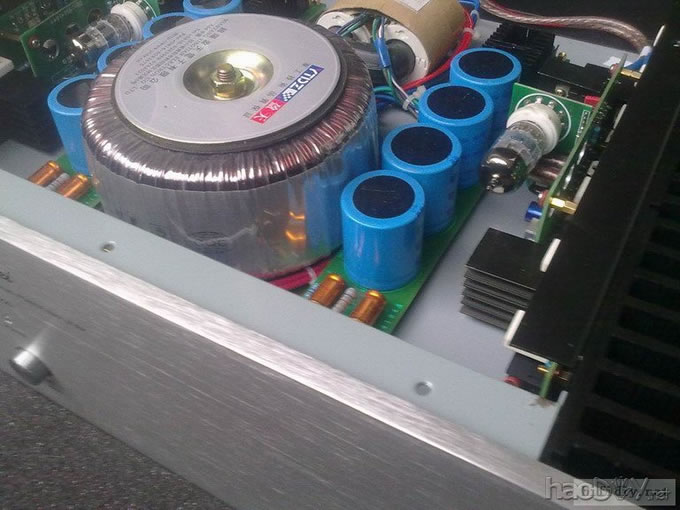

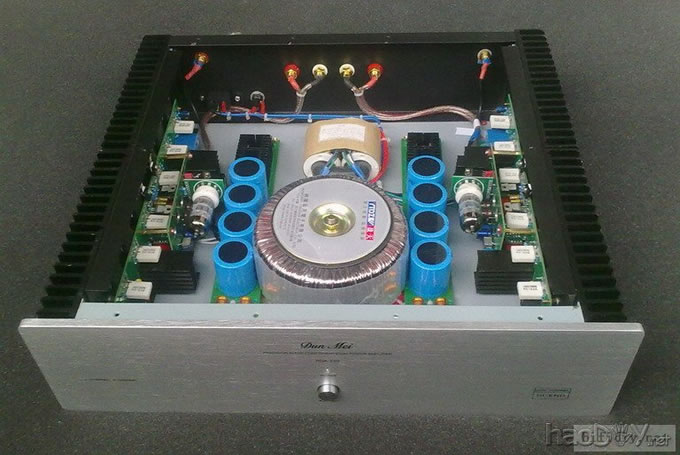

赶在圣诞之前终于接上自制的书架箱绅士宝8545+9500土火,尽情享受新机所散发出的美味佳肴。按下电源开关轻轻的旋转电位器,人声表现充满大自然立体般的清香空气颗粒感和非凡贵族气质,韵味十足非常养耳声音极富感染力,这和整机的高音频率的延伸性和瞬态特性优良无不关系,可以说是充分发挥了胆管所独有音乐魅力。大动态表现并没有出现传说中的胆机疲软症状,相反没有了环路负反馈的后级爆发力如同一匹脱了缰绳的野马,无拘无束自由的驰骋在音乐的殿堂,整体表现呈现出金字塔的构型,低频沉稳、中频饱满、甜润多汁,高频晶韵通透有一种出尘脱俗的感觉,他就是我寻找多年来梦寐以求的绝色恋人,我会小心翼翼的把他请回家去慢慢享受那迟来的耳福盛宴。


新瓶装陈酒—再战胆石功放 参赛作品





新瓶装陈酒—再战胆石功放 参赛作品





新瓶装陈酒—再战胆石功放 参赛作品




新瓶装陈酒—再战胆石功放 参赛作品



新瓶装陈酒—再战胆石功放 参赛作品



新瓶装陈酒—再战胆石功放 参赛作品


(从实际听音来看高中低来看还是平衡的) 请版主明鉴。

21# wubiqian

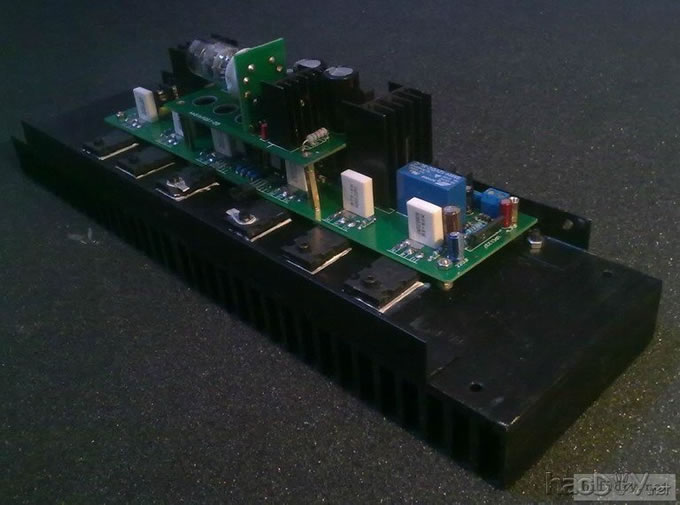

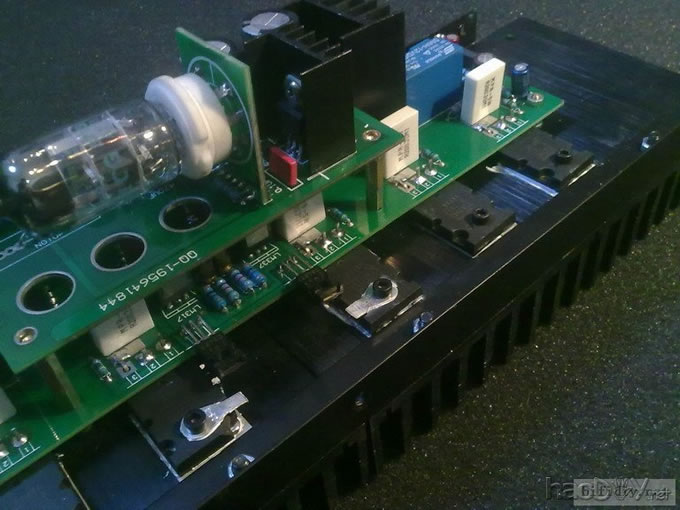

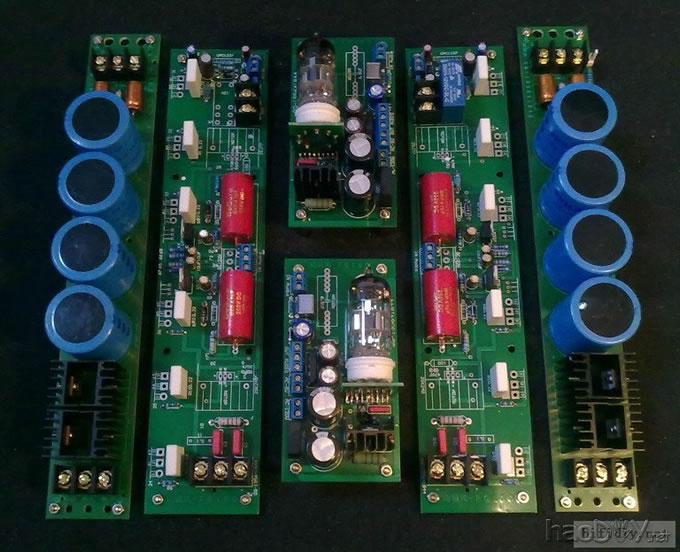

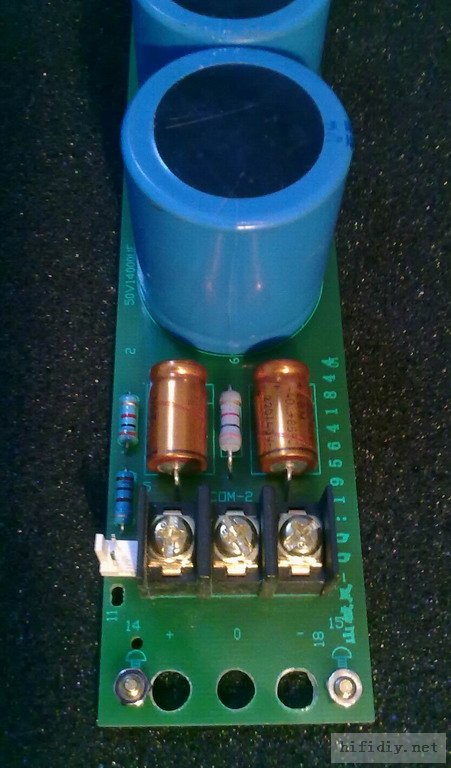

板子是自己搞的,比较细长为了能够在大多数机箱内安装.可以像现在这样也可以把管子立起安,PCB板固定在机箱内.

32# 皋城瑶珄

前面的电子管负责必要的电压增益放大,后面的是纯电流放大器,由于有偶合电容起防火墙的作用,所以电路很安全而且可变玩法多多.




请朋友欣赏了一下胆结石功放,朋友是耳机烧友死党,听了后大呼爽爽!曰:是听到人声表现最好的机机了,不比耳机效果差,差点就把我的镇家之宝给抱走了,过年了!祝烧友们家家都有一款称心如意的好机!

四只偶合电容可以隔绝电压放大和后级电流放大之间的直流漂移牵连,因此可以取消稳定中点电压的环路负反馈,一般测试放大器的示波器波形图是在纯电阻阻抗情况下所得到的,但是如果实际喇叭负载,则喇叭的反向电动势会通过大环路负反馈送到电压输入端产生瞬态失真,音质会出现明显的数码味.因此没有环路负反馈的声音才是最阳光的声音.


电压级电流级相互隔离无大环路负反馈瞬态失真,能真实再现声音边缘部分的微弱信息,单只电子6N11完美实现整个电压级放大过程,无多级电压放大引起的动态平衡失真。有空闲还会再战胆石功放并和烧友多多交流!


新瓶装陈酒—再战胆石功放 参赛作品
