胆管+IC组合(5670电子管+LM1875)迷你胆石小功放

时间:2017-05-12 08:28来源:未知 作者:admin 点击:
新近购入一对3 英寸小全频音箱,最大承受功率20W/4,因无合适功放,这对小音箱一直闲在角落里。让这对漂亮的小箱子就这样闲着,有点不甘心,遂决定为其做台廉价小功放,考虑到箱子的承受功率及箱子的娇小体积,功放也要做得小巧才能与箱子搭配,功率有20~30

新近购入一对3 英寸小全频音箱,最大承受功率20W/4Ω,因无合适功放,这对小音箱一直闲在角落里。让这对漂亮的小箱子就这样闲着,有点不甘心,遂决定为其做台廉价小功放,考虑到箱子的承受功率及箱子的娇小体积,功放也要做得小巧才能与箱子搭配,功率有20~30W就行了,用IC足矣。本人在用IC做功放时喜欢用胆作前级,故决定做胆+IC的合并小功放。翻了翻自已的零件库,功放IC有LM1876、LM1875和LM3886,小胆管有6J1、6N1、6N2、 6N3和5670,决定用5670+LM1875这个组合(5670看起来漂亮啊),其他阻容元件也一应俱全,就差个变压器和机壳了。

1.电路简介

本机音频放大部分电路如图1所示,胆前级部分每声道由1个5670担任,5670为美国产的中μ 双三极管;由其一半作电流反馈,共阴放大,另一半作缓冲输出,以更好地与LM1875连接,电压增益约为11倍。从图中可以看出胆前级的电路非常简单,每声道电路才用了4只电阻和1只耦合电容,非常适合DIY。LM1875基本上采用国半的标准电路,只是在输入端加了带通滤波电路,用于滤除超高和超低频率的信号,提高信噪比和防止自激。

胆管+IC组合(5670电子管+LM1875)迷你胆石小功放

本机电源部分电路如图2所示,为做这款功放,特意去订做了一个100W的环形变压器,其参数如图2所示。因高压为单绕组,且要采用6Z4整流作高压延,故用了两个高速整流管UF5408和6Z4组成全桥整流。至于整流效果,感觉还不错。高压整流经CLCRC滤波,给胆前级电路供电,胆前级的灯丝用交流供电,因只有单6.3V,为了抑制灯丝引起的噪声,灯丝电压由两个配对的50Ω/2W电阻(也可用100Ω/2W的电位器代替)连接,将灯丝电位抬高至 32V左右。相对于胆前级电路的供电,LM1875的供电就简单多了。

2.外壳制作

对于一般的DIY者来说,最不容易的是做一个漂亮的外壳和布局,本人也不例外。本机外壳是用铝合金型材制作而成,先确定布局,把元器件往型材上摆,看效果。摆来摆去最终觉得如题头照片中的布局看起来最顺眼(如有合适的牛罩就更完美了),就确定这个布局。

根据布局确定外壳的长度为280mm、型材宽为96mm、高为40mm。接下来就是钳工活了,按布局需要进行切割、钻孔、攻丝、打磨等。因机箱小,背板无法安装4位音频输出座,故音频输入和输出均用RCA座,电源线也只用两芯的。外露的那块散热片尺寸为84mm×40mm×20mm,原想法是整体协调才往上装的,但没想到这机器发热还真大,即使这样开机1小时后机壳都热得烫手(整个机壳作散热)。

3.元件选择

没有刻意去选择元器件,都是用手头上现有的,不管是拆机的还是全新的,合适的就用上了,正好这些元器件的外形装入这个小机箱也很合适。胆管6Z4为上海产的,5670为23美国产的(可用国产的6N3直接代用),管座为国产普通品,低频扼流圈为4H/100mA。LM1875电源整流使用的是ON的高速整流管U860,滤波主电容为6800μF/25V每声道。这个电容尺寸较大,为ф 35mm×80mm,两个电容几乎占了机箱的1/3空间。

据说为飞利浦公司的,当初是见其“份量”很足,平均电流有效值在100Hz(50℃)处为7.3A,花了10元/对买下的,现在终于用上了,不知效果如何?退耦电容为ROE的220μF/25V。因整流滤波后的电压约为24V,故这两种电容的耐压再高些,效果会更好。胆前级的滤波电容用的是西门子和 ROE的。唯一的耦合电容采用的是美国electrocube的。电阻采用的有国产的金膜、大红袍、飞利浦、DALE等,很杂!


4.电路板制作

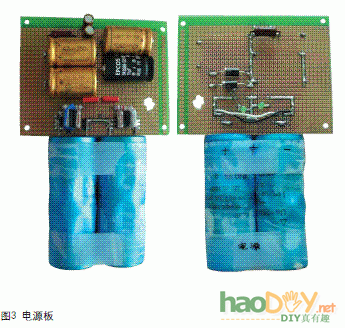

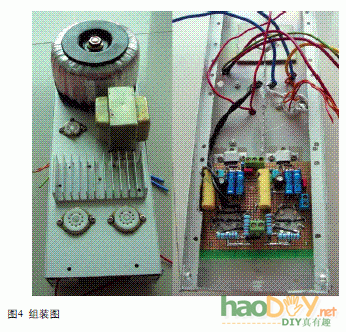

电路板分两块制作,一块为电源板(图3),另一块为放大板,两块板的大小基本一样,约为90mm×75mm。电路板的布局要结合整机的布局来安排(图4)。电路用假双面多孔板焊制,因板面较小,元件排列较紧密,故布线上要花些心思。

胆管+IC组合(5670电子管+LM1875)迷你胆石小功放

胆管+IC组合(5670电子管+LM1875)迷你胆石小功放
5.组装调试

因机壳较小, 组装相对较麻烦,如装好再拆就更麻烦,故力求一次成功。先将管座、扼流圈、电源变压器(加3mm厚的垫片防震)固定在机壳上,并将线整理好特别是灯丝线一定要紧密绞合(图4)。将焊好的功放板装入机壳内、固定。将电源板装入机壳内,连接交流电源,并通电测试整流、滤波后电压是否正常(测试时发现使用的 6Z4老化,整流后只有180V,更换新的后正常)。将电源接入功放板,通电检查有无异常并调整电阻Rk阻值,使高压输出为170~180V,同时测量 A、B、C三点电压分别为125V、2.5V、125.8V左右即可。先不接入信号,输出接上扬声器,旋转电位器,听扬声器有无异常声音。

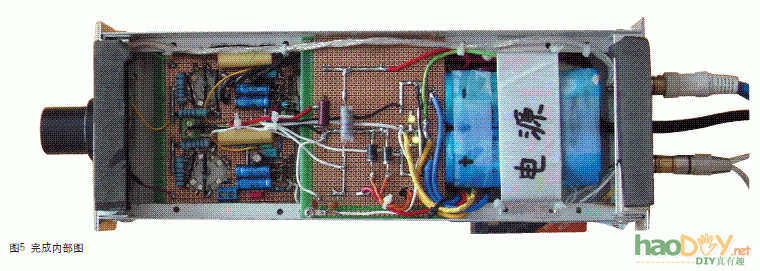

在测试时发现有“咝咝”声随电位器的变化而变化。将电位器外壳接地后噪声消失了。在不接入音频信号和音频线时,音量开至最大,要离音箱20cm才能听到轻微的“咝咝”声。输入音乐信号,声音出来了。接下来是安装前后面板,固定大电容,将连接线整理顺畅,高压地和低压地要通过1个0.1μF电容与机壳相连。机脚用两块90mm×10mm×15mm的硬海绵代替(图5中的黑色部分),用双面胶粘住,这样效果不错,平稳还防震。由于空间太小,因此未装扬声器保护电路,但此机的开、关机冲击声很小。

胆管+IC组合(5670电子管+LM1875)迷你胆石小功放

6.声音表现

初听声音有些硬,过了一段时间后再与另一台6J1+6N3+LM3886对比,整体上LM1875比LM3886要耐听,声音更柔和,低频的厚实和下潜深度也比LM3886要好,但高频比LM3886要略暗一点。算算材料成本,也就200元左右,值得!


胆管+IC组合(5670电子管+LM1875)迷你胆石小功放
