6J1+6N3前级，6N3每声道用1支，并联阴极输出。

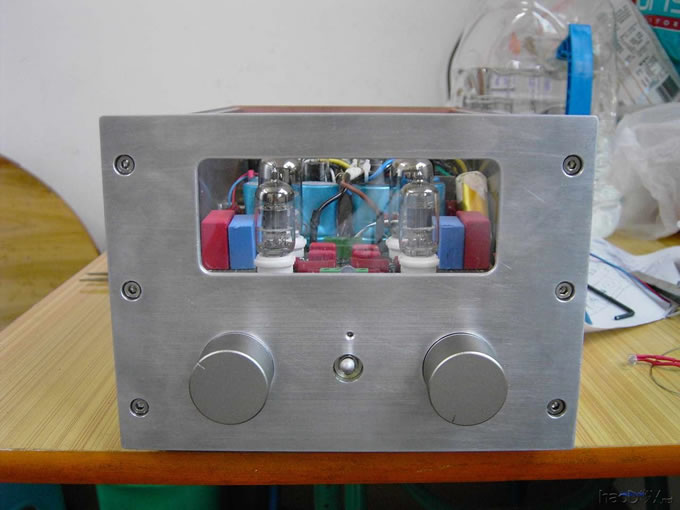

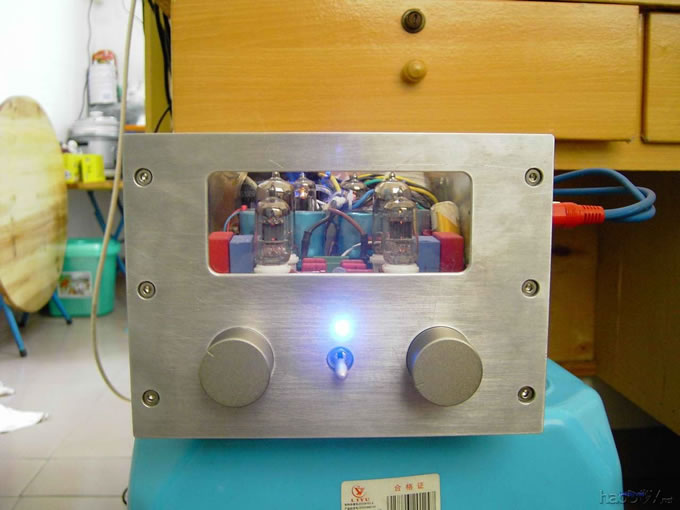

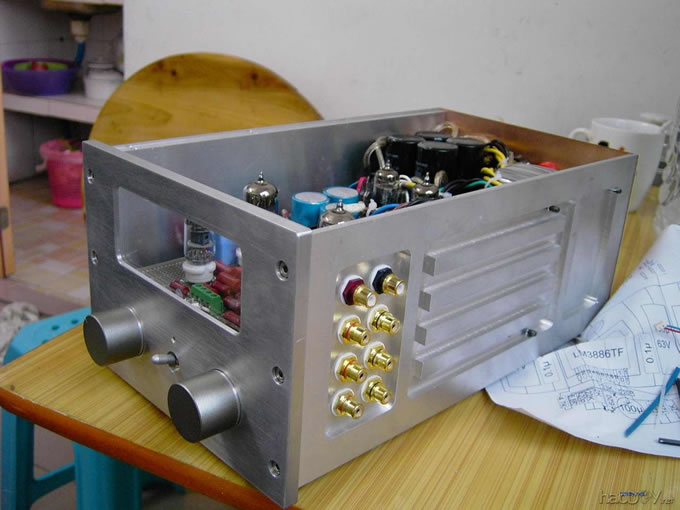

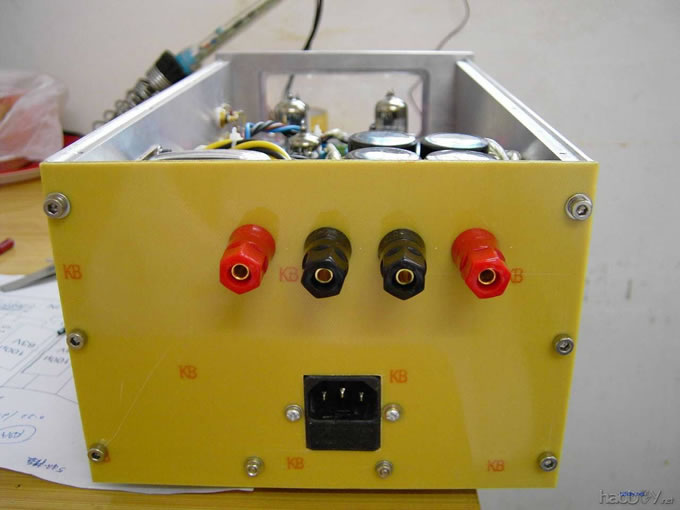

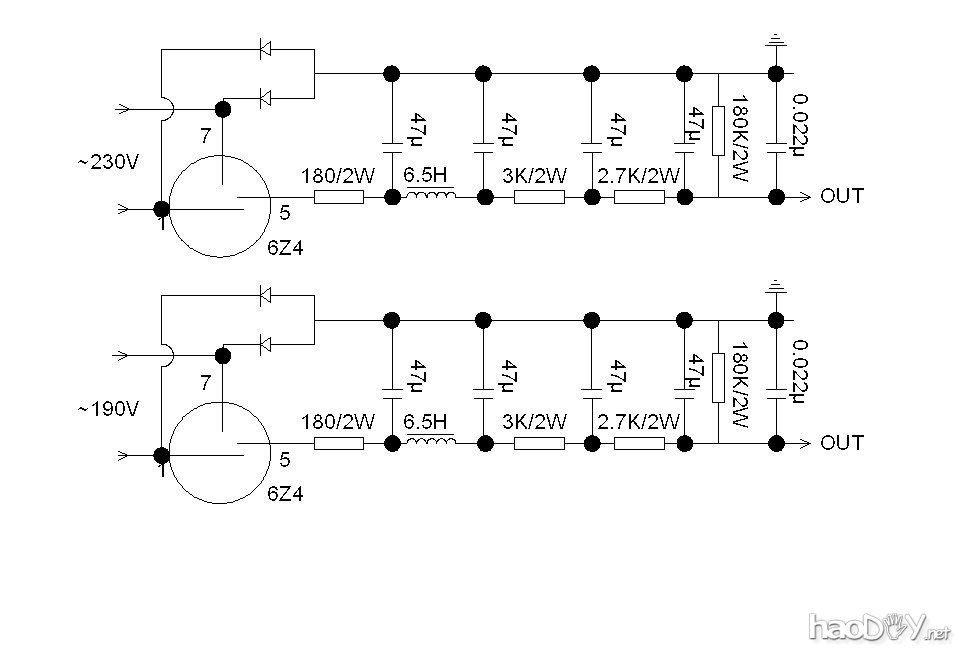

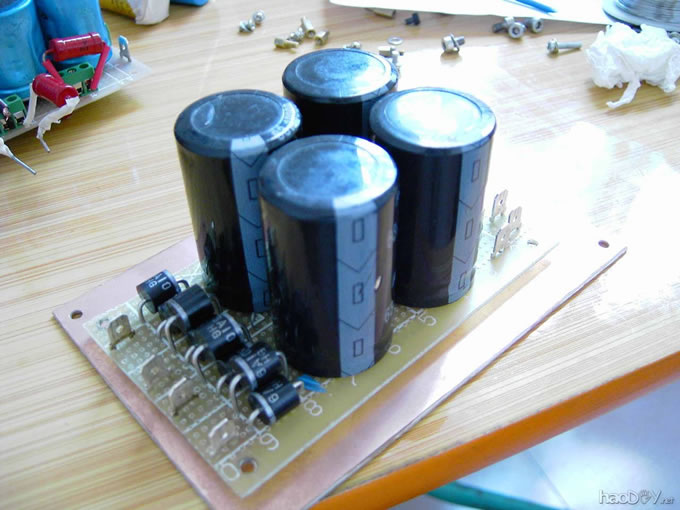

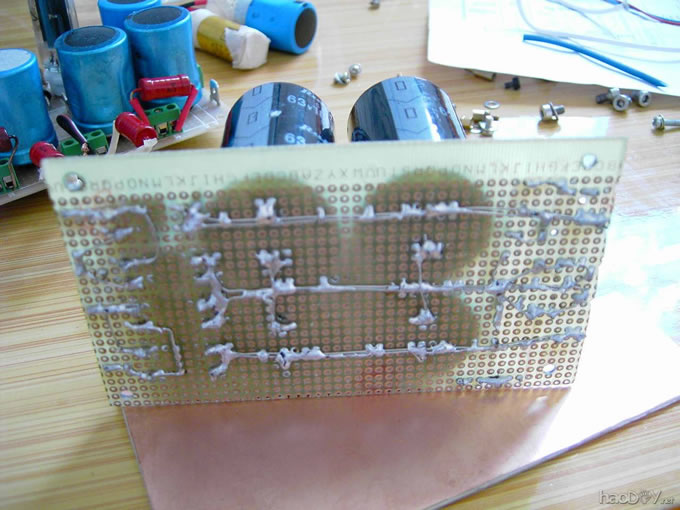

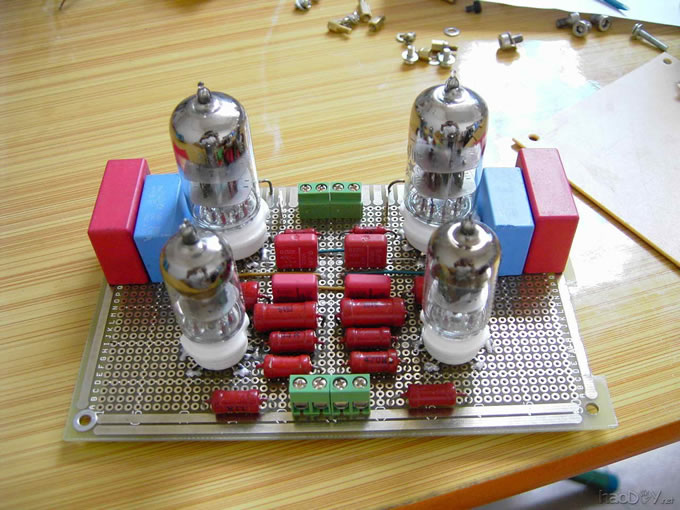

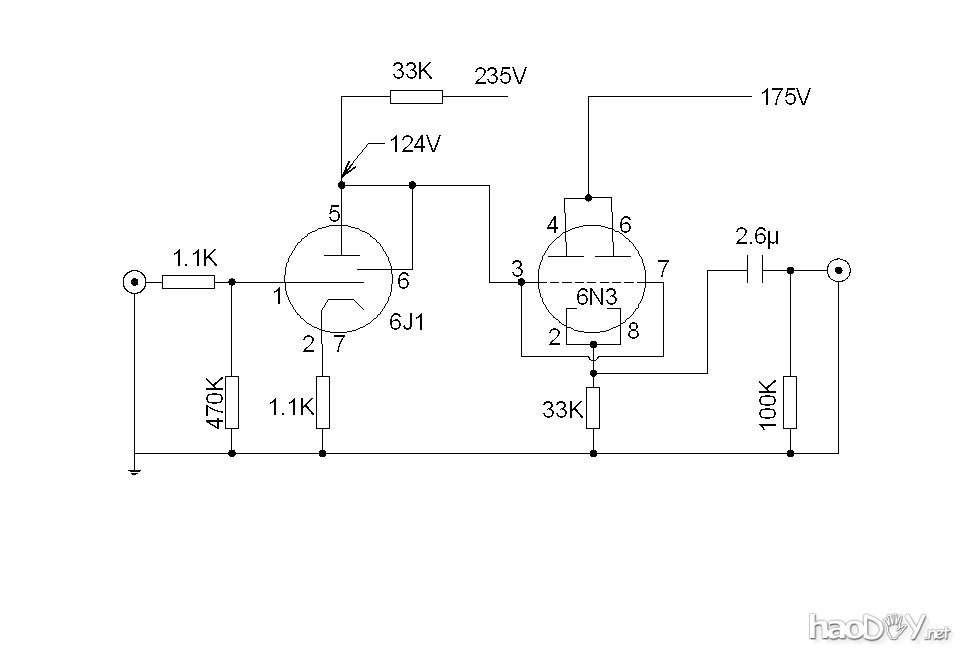

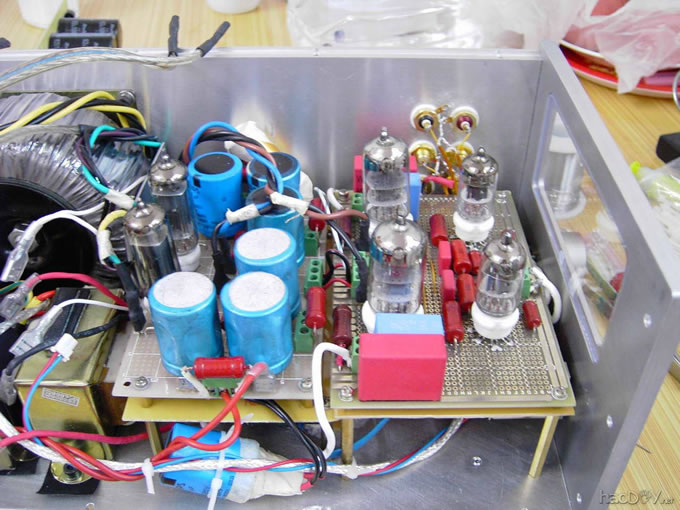

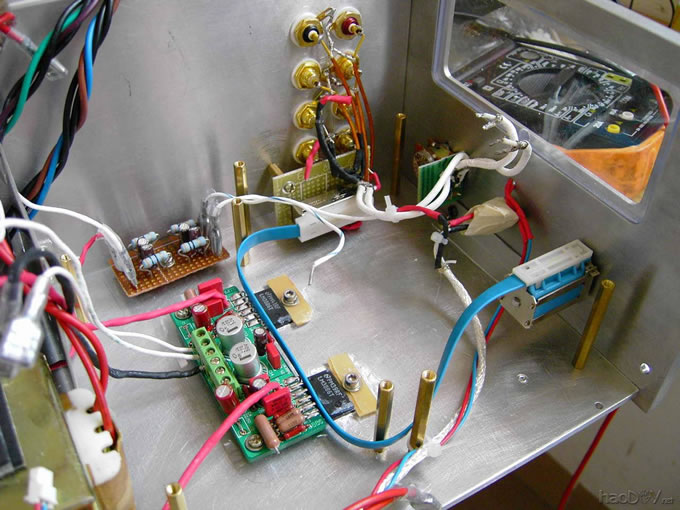

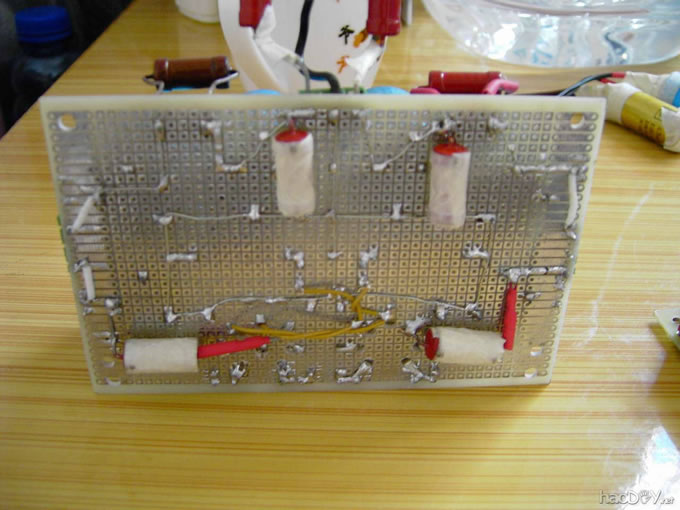

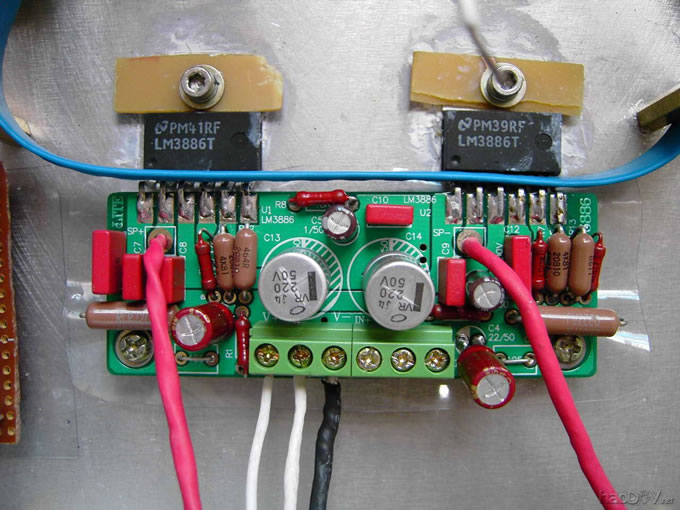

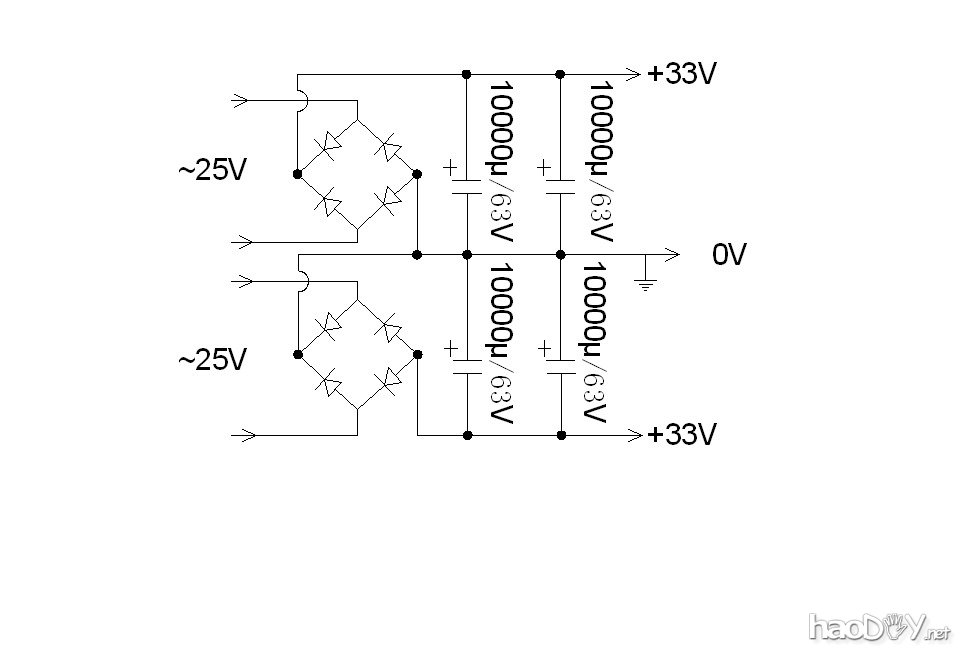

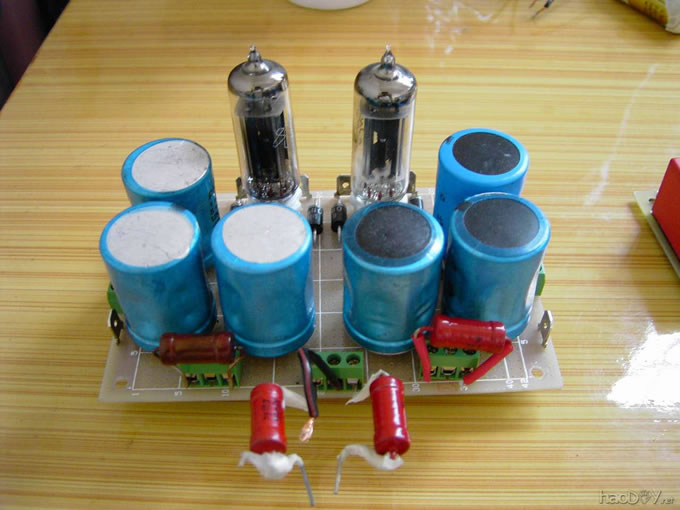

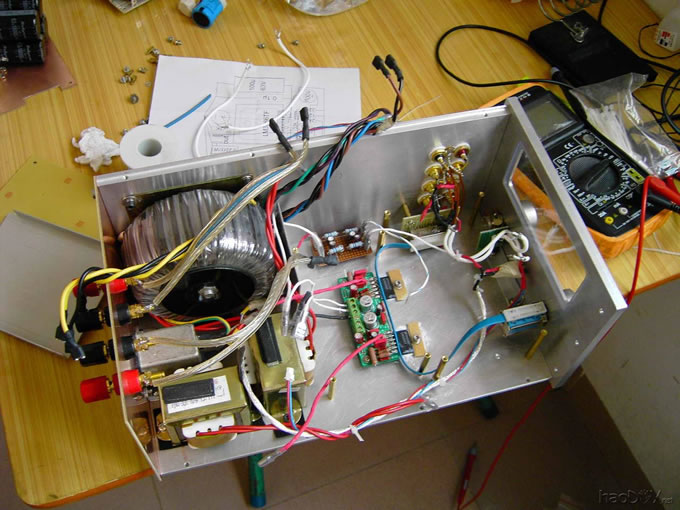

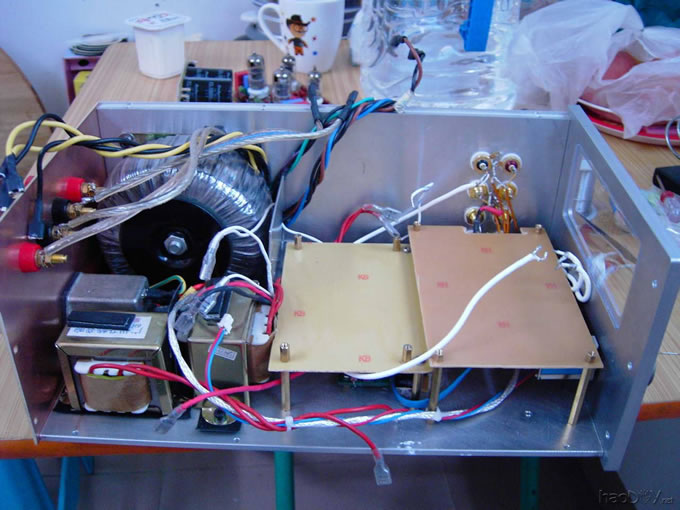

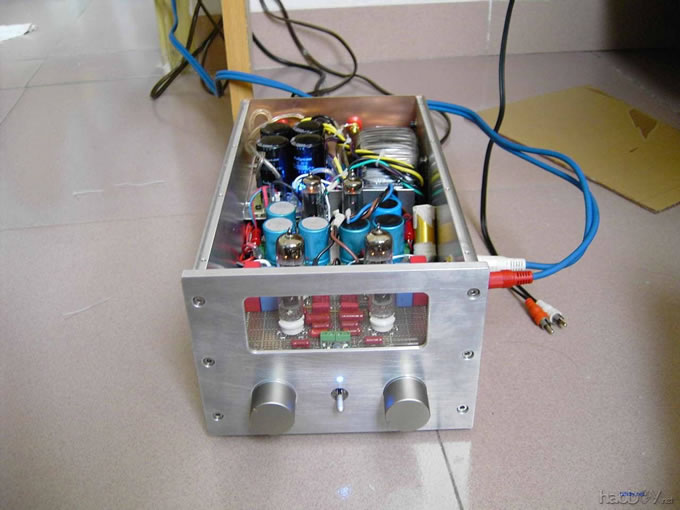

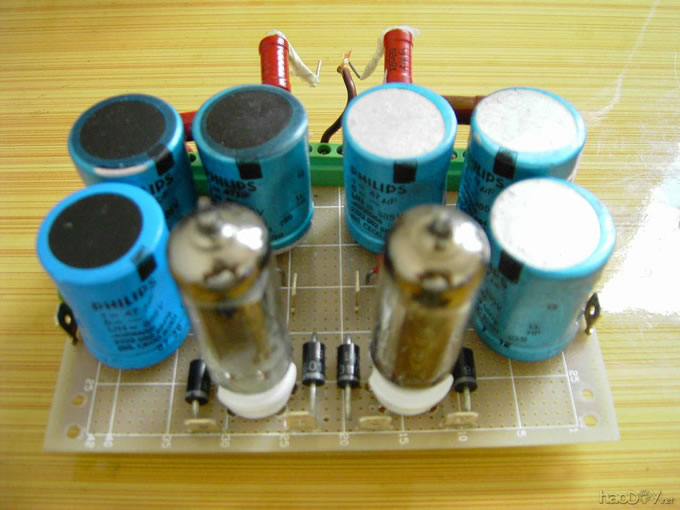

3背面，有些乱，见笑。 我的6J1+6N3+LM3886 DIY过程前级用多孔双面板，感觉焊起来比较方便，高压电源部分： 设计了两组，因我的变压器上有两组高压，分别给6J1和6N3供电，LCRCRC滤波，灯丝交流供电。   背面  LM3886电源   LM3886，丽特的板子  就这个强度差一些，另外那两个的强度还可以!  每块板焊好后都要通电确认有无问题， 每块板每一次通电时都有点心惊胆战的感觉， 担心会“灰飞烟灭”，还好没什么大问题：两个小问题 一为高压电源板通电时有一路测试只有7V多点的输出，当时吓了一跳：怎会这么低？ 断电检查线路无问题，再次检查才发现输入交流电用错了：插了灯丝6.3V! 二为电子管前级板通电时只一个声道响!但一开声就觉得声音比我以前做的6N3+6N6好多了(N多)，当时我女朋友在门外也叫：这个好听多了!(听了半天她都不知道只有一个声道在响，后来告诉她她才知道的)。 两声道的管子对换后确认一支6J1坏掉了，当时正是年初二(过年没回家就是为了弄这玩意)，没法买管子换，所以后面的就没心情弄了，就这样听了几天，年初五跑去中山六，没商店开门!郁闷!年初七再去，只有摆地摊的二楼有得卖：10元/支(好黑)，一咬牙买了两支。换上后OK。 前级图，用CAD绘的，我学化工的，不会用电子类的绘图软件，将就一下了! 所有的电阻都经过配对!  6J1的第3、4脚为灯丝；6N3的第1、9脚为灯丝，第5脚接地。 6Z4电源板两路高压电源图  我觉得6J1的性价比超高(胆艺轩邮购2.5元/支) 我觉得声音还好，中高音很清淅、不刺耳，低音有力，同一张蝶，用这个能听到更多的声音，比我以前做的6N3+6N6(高压还用的稳压)好了一大截!我没有好的音源和测试设备，只能这么说了(音箱也只是李楠的E星一号而已)。 LM3886电源图 装机图音频输入及音量控制，电位器手上没好的，用的是1块钱一个的那种！     正面  背面
|
