绣MBL6010(ne5534)前级 LM4780合并功放

时间:2012-09-13 16:03来源:未知 作者:admin 点击:
由于制作时期没有DC,所以没有详细制作步骤了 介绍一下,前级用R牛,50W双15V的PCB是双运放版,我用了很多运放,AD797.NE5532,AD8610BR最后选用了AD8620AR,市价80块吧,比我PCB元件还贵出来的声音还不错,低频下潜刚好,之前用过5532感觉低频不好。电脑秀-I
由于制作时期没有DC,所以没有详细制作步骤了
介绍一下,前级用R牛,50W 双15V的   PCB是双运放版,我用了很多运放,AD797.NE5532,AD8610BR最后选用了AD8620AR,市价80块吧,比我PCB元件还贵   出来的声音还不错,低频下潜刚好,之前用过5532感觉低频不好。电脑秀-IT社区-电脑秀网站国内专业的IT产品及技术论坛 产品讨论 技术探索 术语解释 投诉求帮助e8SA5zx

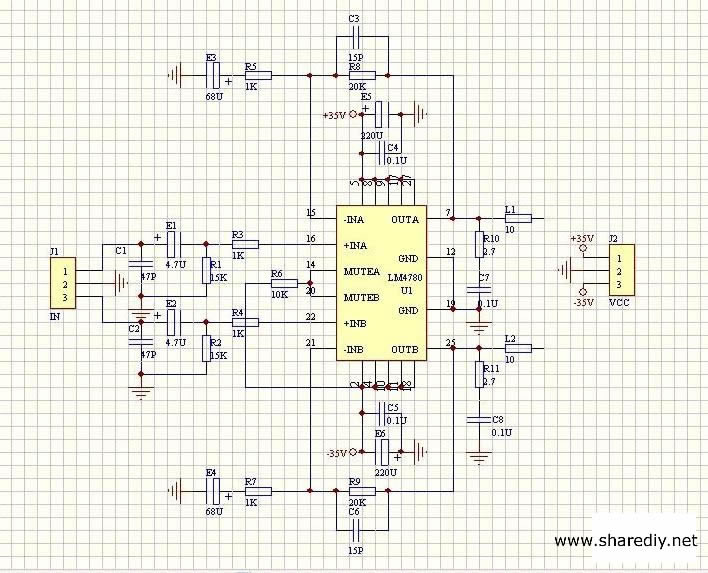

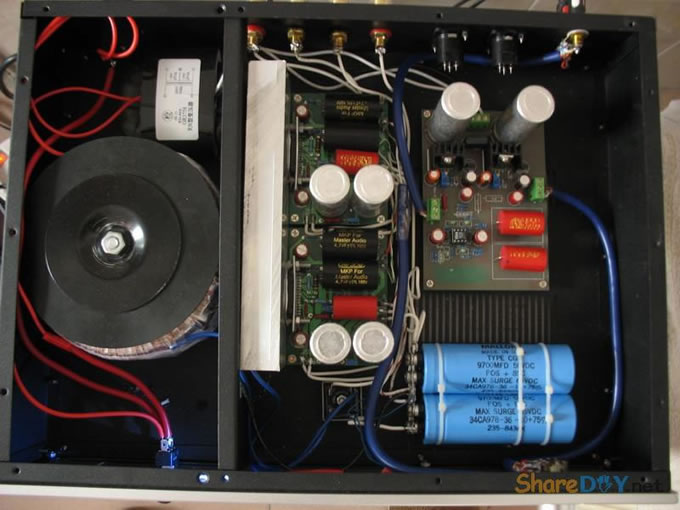

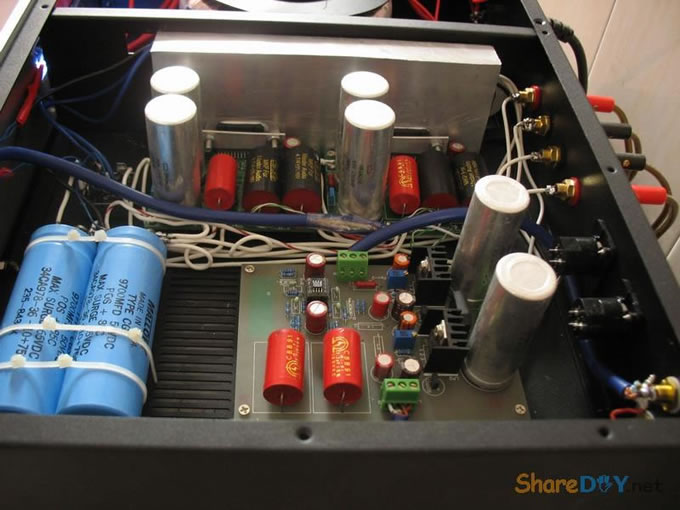

后级是LM4780 BTL,散热片我用了200X80X25,小一点,开大音量热量会到60-70度这样,做散热片的时间用了6-7小时,是工程时间的一半了,锯的时间都用了很长,还有打孔,LM4780我用了一片小铝片来压稳住,这样可以散热也不会损害4780,是过不错的方法,是向一刀学来了,哈哈  环牛用了一只600W 双24V的牛,功率足够大了,电解部分用了2只9700UF50V的摩罗利
;p.Iv5J0Qc#W'V还有2只SP的电解。itbbs.pcshow.netq(_\5}%b)I2o7X&j |'e.T
声音整体还是比较平衡,解析力高,可能是合并干扰出现了一点点低燥,不过很小,几乎听不到,。。
绣MBL6010(ne5534)前级 LM4780合并功放
绣MBL6010(ne5534)前级 LM4780合并功放
绣MBL6010(ne5534)前级 LM4780合并功放

编著:

国家半导体公司 (National Semiconductor)宣布推出 Overture®系列立体声音频放大器的三个最新型号。美国国家半导体这三款专为立体声家庭音响系统而设的音频放大器设有宁静淡入/淡出的静音模式,可以逐渐调高或调低音量。这些令耳朵感到非常舒服的渐变效果使立体声迷你音响组合、高清晰度电视、5.1环绕声系统及其他电子消费产品更添魅力,也为消费者增添视听乐趣。


    国家半导体的 LM4780 芯片是一款立体声音频放大器,可以为每一声道连续提供平均高达 60W 的输出功率。音频放大器在 20 Hz 至 20 kHz 的频率范围内,其总谐波失真及噪音 (THD+N) 都不会超过 0.5%。
绣MBL6010(ne5534)前级 LM4780合并功放
绣MBL6010(ne5534)前级 LM4780合并功放



mbl6010前级线路
绣MBL6010(ne5534)前级 LM4780合并功放
