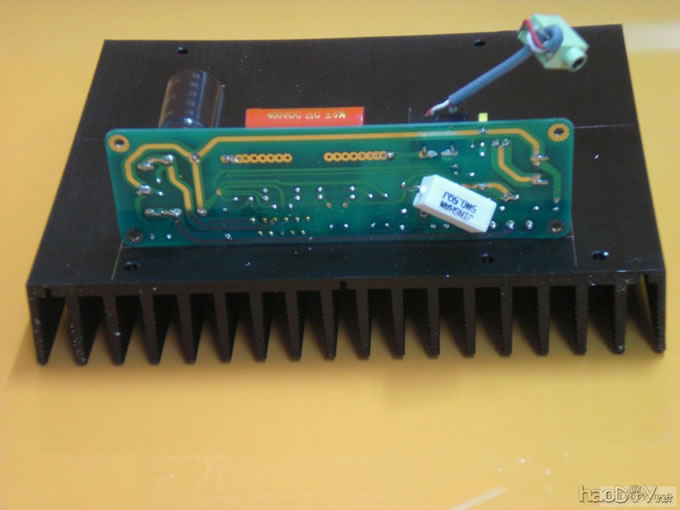

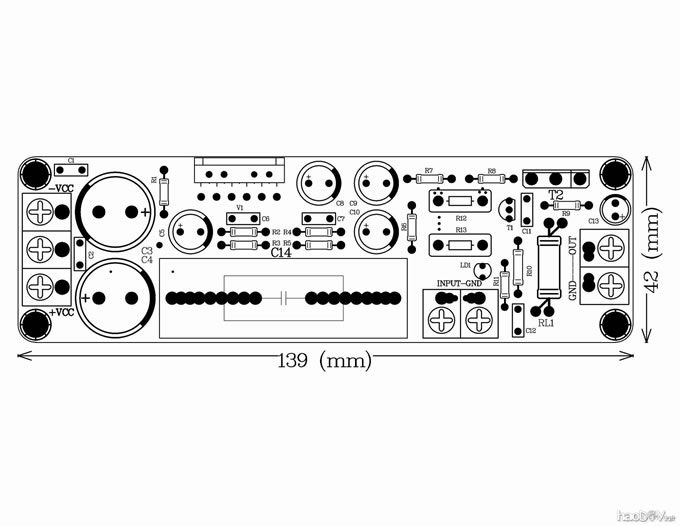

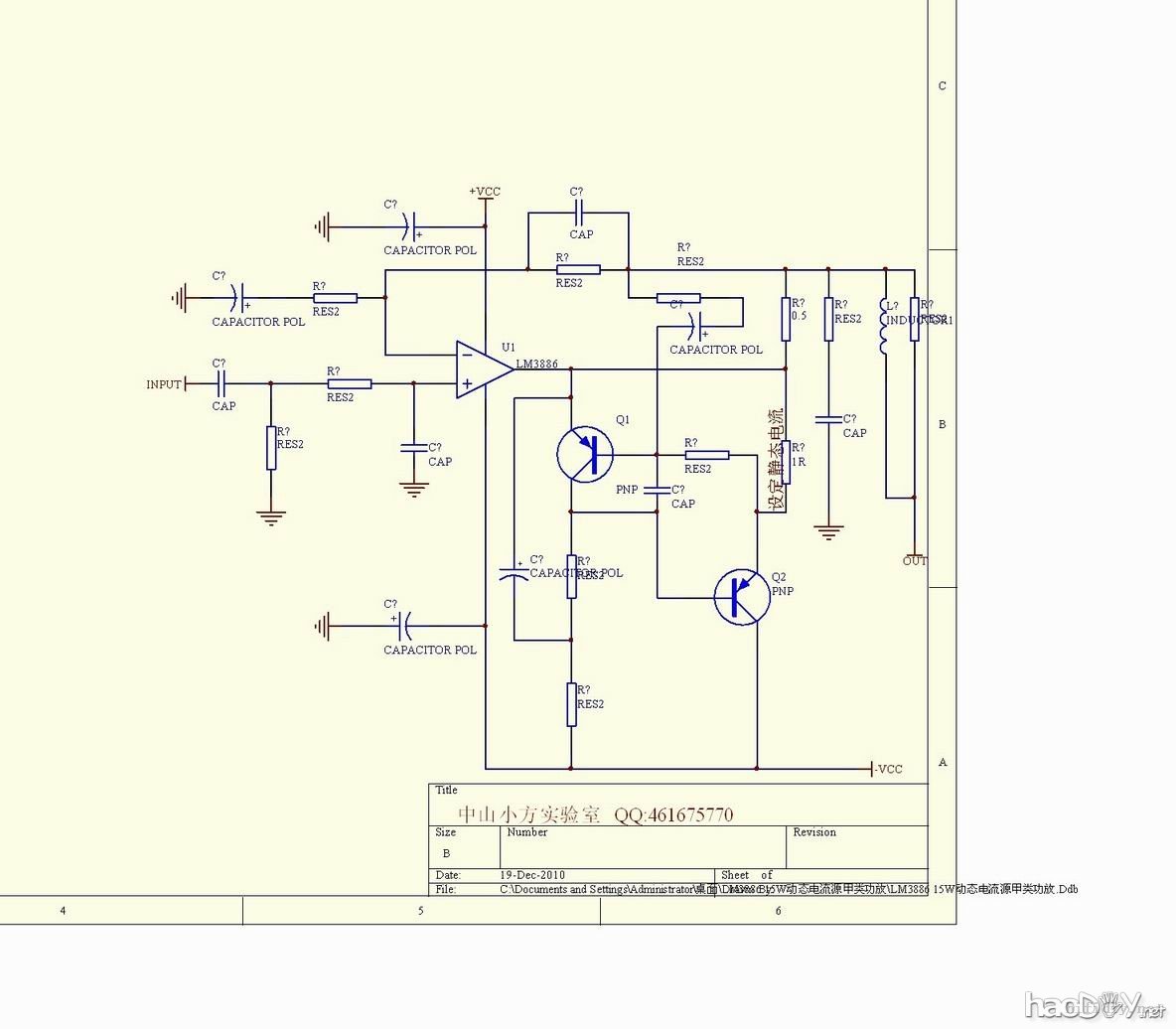

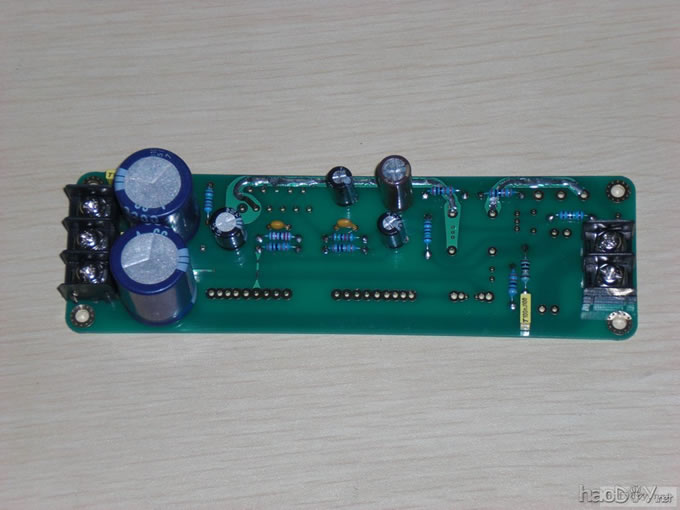

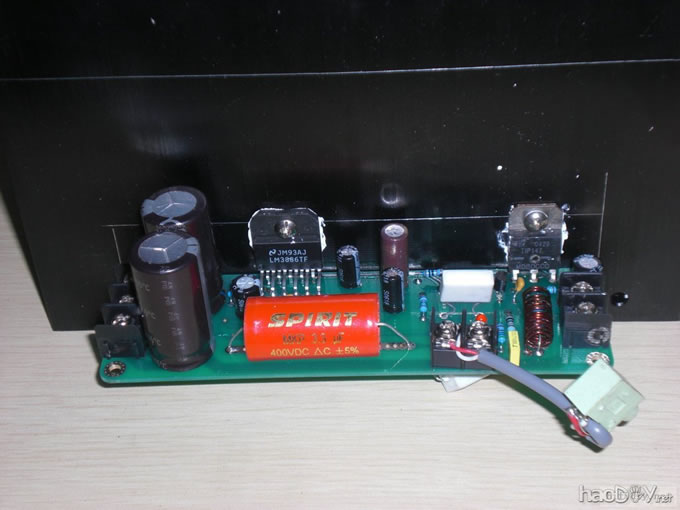

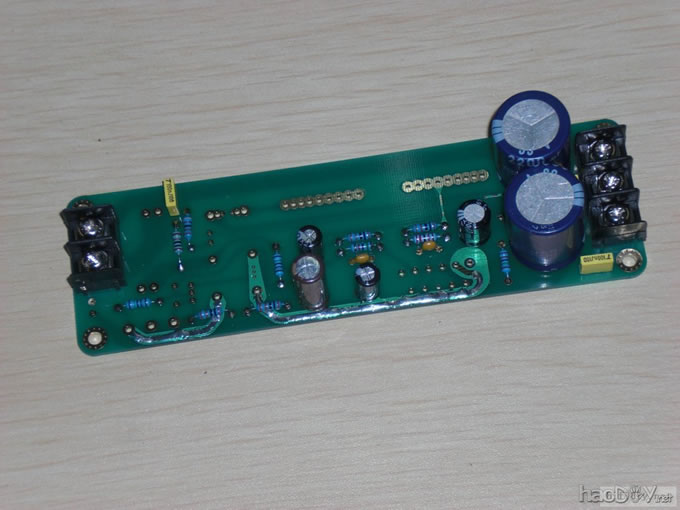

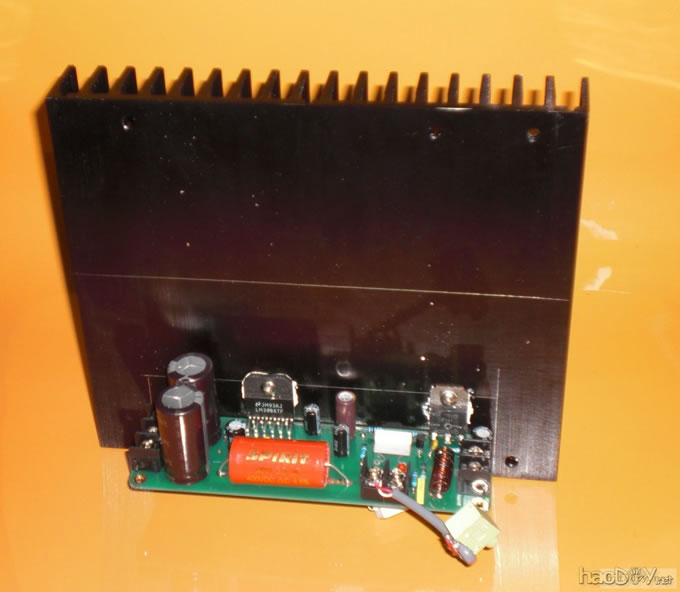

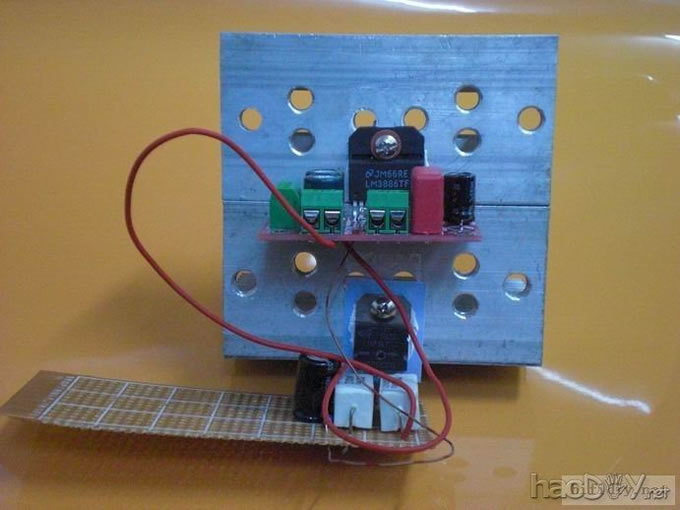

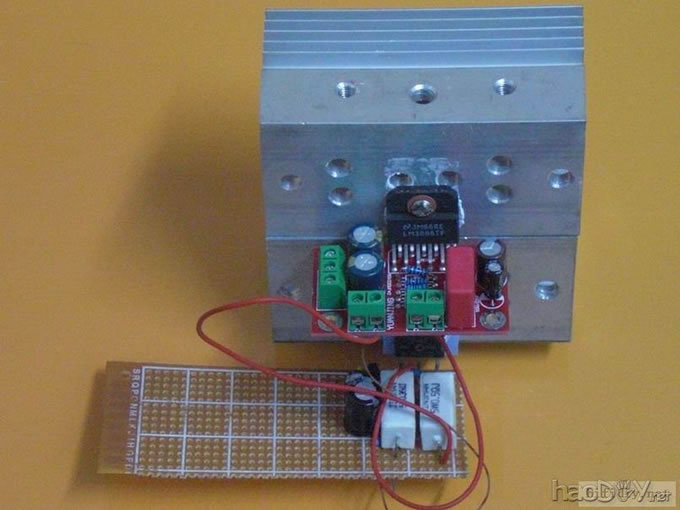

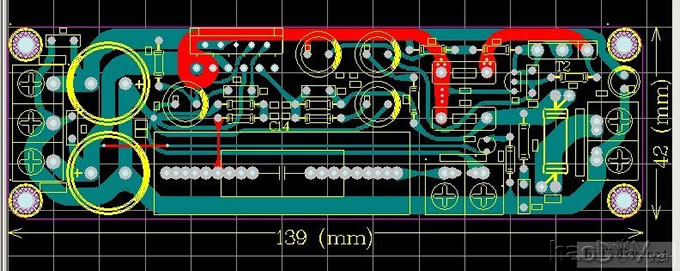

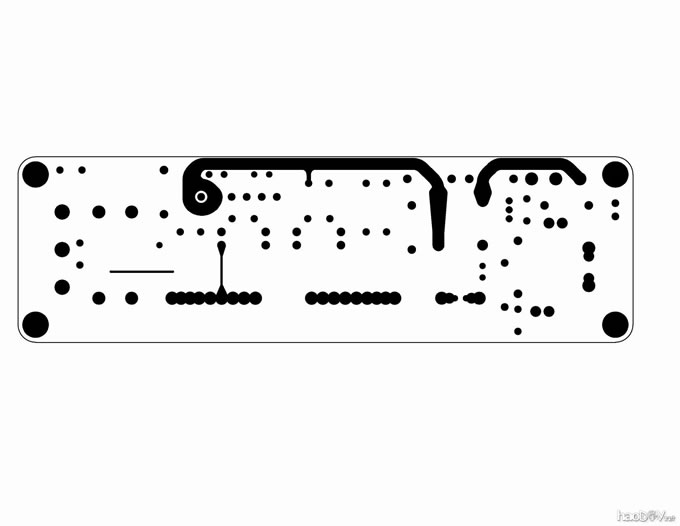

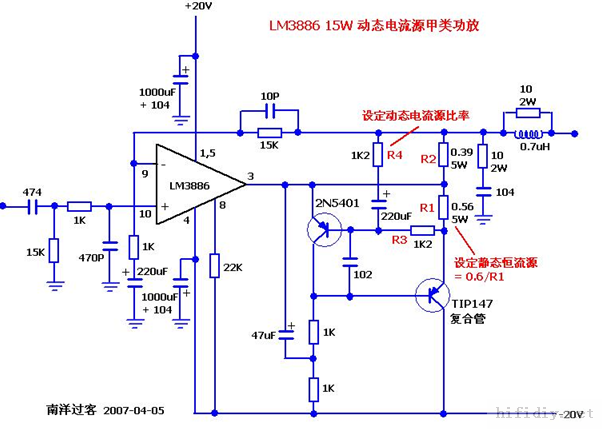

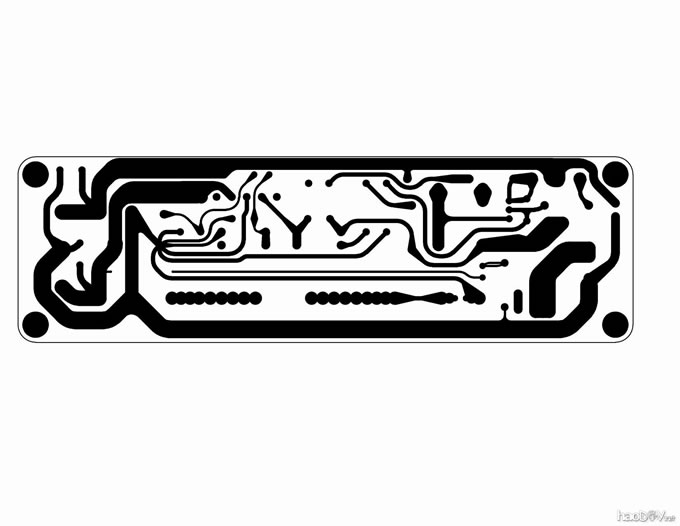

这个动态电流源原理跟英国Cambridge Audio 用于Azur系列的XD功放（工作于甲乙类）以及怕死的Aleph电流源（工作于甲类）相似。根据 Cambridge Audio 和 Pass 的经验，适当比率的动态电流源（大约50%）除了可以增加甲类效率之外还可以大幅度的降低失真率高达十倍之巨。 LM3886 和复合管 TIP147 的各自静态功耗高达二十多瓦，必须采用足够大的散热器（50瓦功耗时温度上升要小于30度） 前几天看到这个网站后即刻用00板做了一个声道试听，感觉比纯3886功放声音靓丽一些，我使用的是自己零件盒里现成的零件做的，静态-电源电流达到1.5A，配备大型散热器的试听良好，一些把我做的图共享一下    坐沙发补充，PCB已经画出来了 准备装成品机试试，一下为PCB图 底层铜皮.jpg  顶层丝印.jpg  顶层铜皮.jpg  全景图.jpg  引用一下原文的原理图  这个电路图是去年朋友给我的 听说是一个网名“南洋过海”原作的，没有人做过，我也不清楚是哪个网站的，有时间搜搜看吧 试听过，声音确实是比3886纯功放好听，我不知道怎么形容 板回来啦！其实上个周末就回来的了，一直没有时间装，现在装好一个声道试机，证实了比纯3886功放好听，低音够沉的，高频也不毛刺，简直爽歪歪啦！由于是朋友帮忙做的板，时间紧迫，没有丝印上去！将就了！看图       现在是在公司发帖 忘记散热器尺寸了 好像是160*160的 本地温度18° 开机半小时测得电源20V/1.5A 散热器最边缘温度60-75° 3886温度约120° 147约100° (责任编辑：admin) |
