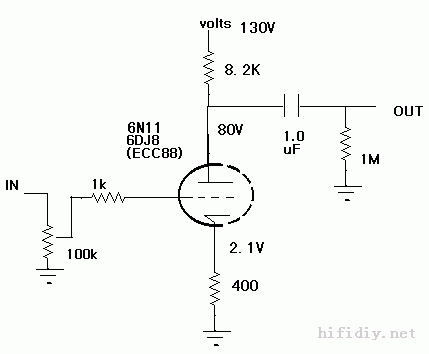

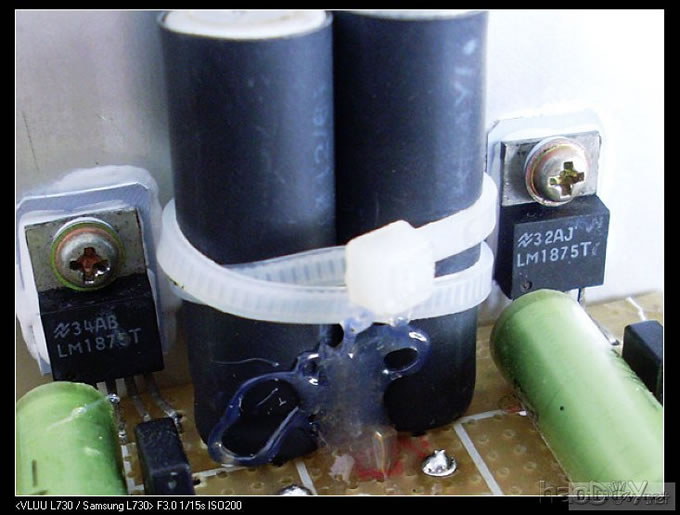

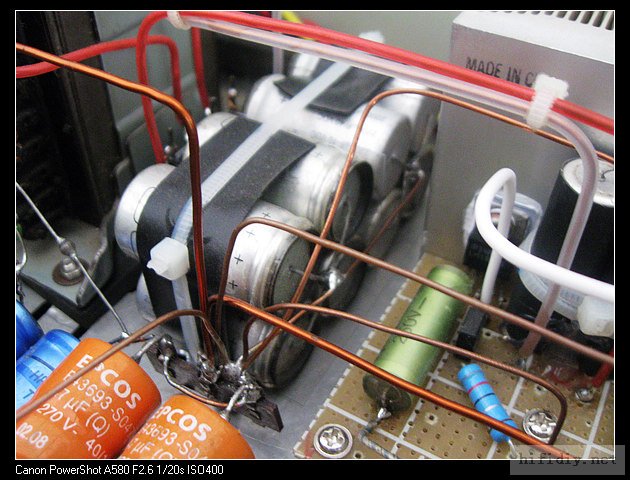

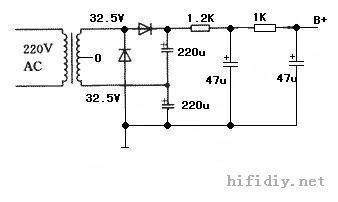

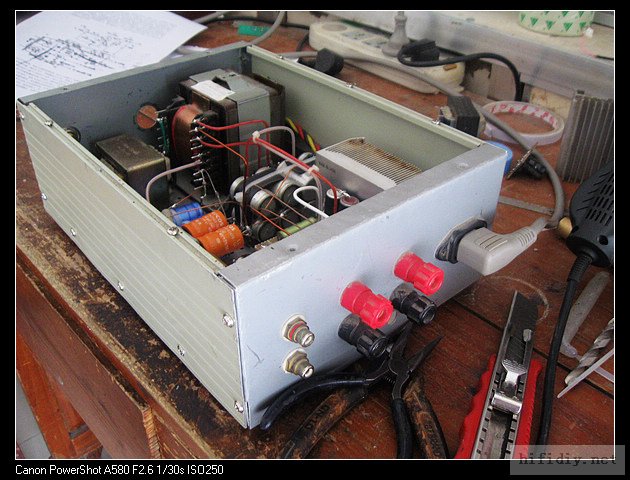

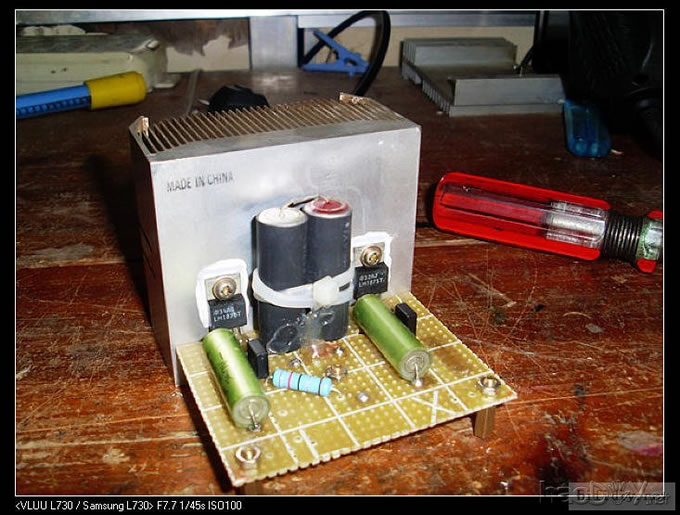

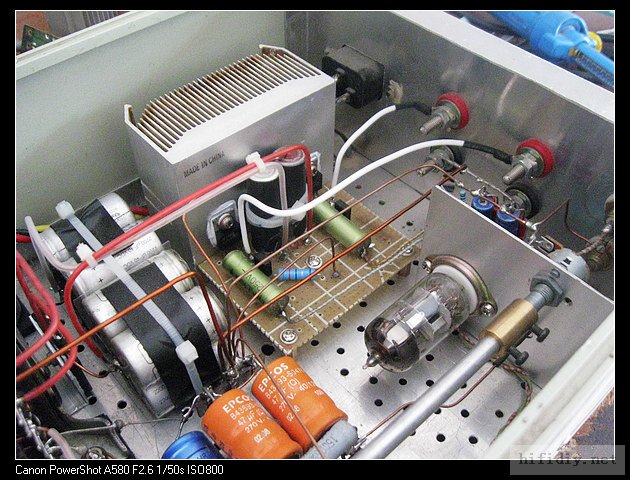

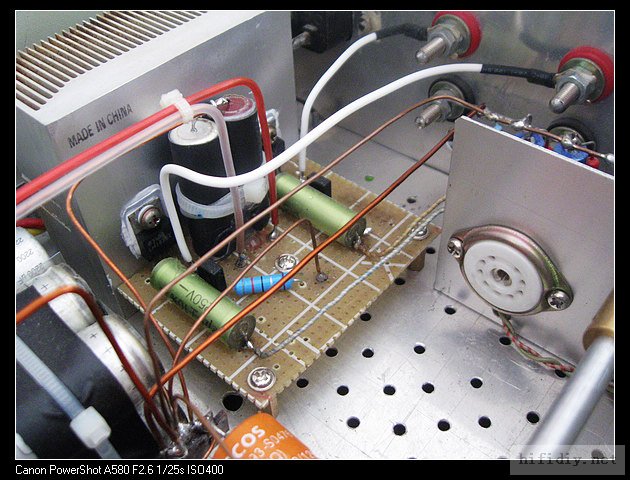

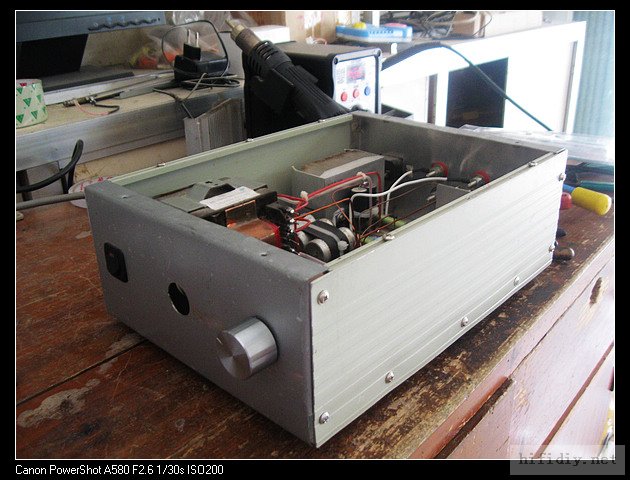

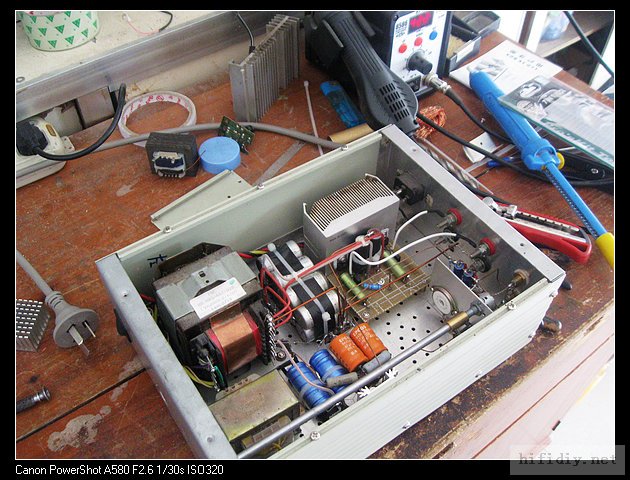

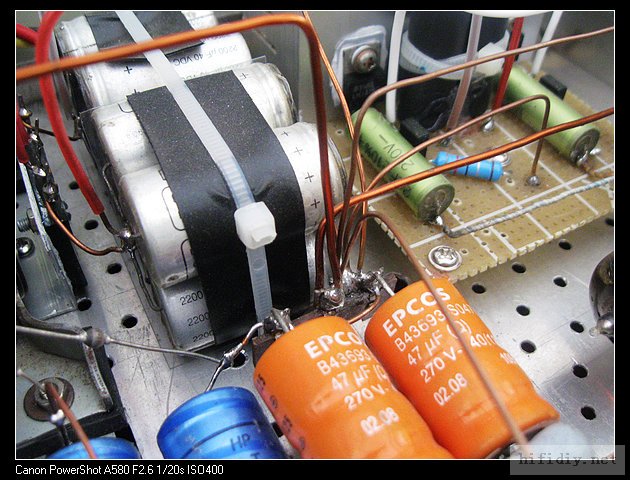

![]() 大家看看,国半老标记的1875哟,早些时候一时冲动,买了几十个 ![]() 因故又推迟了一天,现基本完工了,看图吧,焊上LM1875板 ![]() 滤波每边用四个RIFA PEG 124银子弹2200u ![]() 可能有人会说:1875干嘛不直接搭焊?其实开始我也有这样的想法,可后来想想,用OO板方便以后换其他功放IC用也好呀,比如其它标志的1875 或者LM675呀、TDA2030呀、LM1876、甚至是LM4766都可以呀,这不更好玩吗?还有就是如果像我这样搭焊法,1875基本上就报废了,何必呢,十把块钱也是钱呀! 废话少说,继续贴图 一点接地点,直接机壳 ![]() 整体布局 ![]() 插上管子 ![]() 前面 ![]() PP ![]() 已经开声了! 开机首先听到的是交流声,半米内可以听到,按我平时装机经验,还是很少碰到的,可能是灯丝线布线?或者高压滤波不好? 又或者前级到功放的信号线没用屏蔽线?总之有排搞了! 声音方面,还是不错的,清爽、质感好,换个说法可能就是冷?硬?在小音量下与小胆机相比,推动一对四寸全频, 低音比不上小胆机,中高频全面胜出(当然,可能我的胆机就一般般吧!)。但这台机在大音量下的表现的确非常的不错, 强劲有力,高、中、低频非常平衡,真正超出自己的预期(所以说,做机呢一定得心里有数,不要期望过高,结果才不至于太过失望!) 交流声已经解决,这几天一直在听,效果还是不错的! 说说我的做法吧: 开始我将灯丝线进行了调整,并把信号线改为屏蔽线,我用的线是特富龙的线,本来用的就不长, 加上特富龙线实在是有点硬,费了我好半天才装好 ![]() 我的想法是加大滤波电阻的阻值,原来的阻值是经过计算得来的,因变压器输出电压有点低,所以阻值取得也就有点低,分别是两个240欧的电阻。如果纯粹是直接加大阻值,就无法取得自己要求的电压值。为了达到屏压80V以上,只能牺牲屏流了,上面有兄弟提到屏流低点会柔和点,应该是吧。另外我还将屏极负载电阻改动了,这个电阻一般为电子管内阻的3~5倍左右,如果6N11内阻为2.3kΩ左右的话,加上自己手头上的材料,这个电阻我就改为8.2K的了。经过计算滤波电阻最后选定为1.2K+1K(呵呵,当然是因为自己手头上有的了)。下面的电路图是我改动后的所测出来的具体数值 ![]() ![]() 经过上面的修改后,机子果然非常的安静,用了一对高灵敏的炮灰喇叭,除了开机几秒钟有杂声之外,正常后耳朵贴着都很难听到噪声! 现在已经进入正常的听音阶段了,阴极电阻改为400欧后,的确声音变得柔和了许多,少了大电流下的那种粗犷, 跟小胆机有点接近了,听起来感觉舒服的很。 但是,大电流下的,特别是在听流行乐是的那种力度感、粗犷感,真是让人难忘,或许我会将它改为电子稳压来吧, (责任编辑:admin) |
