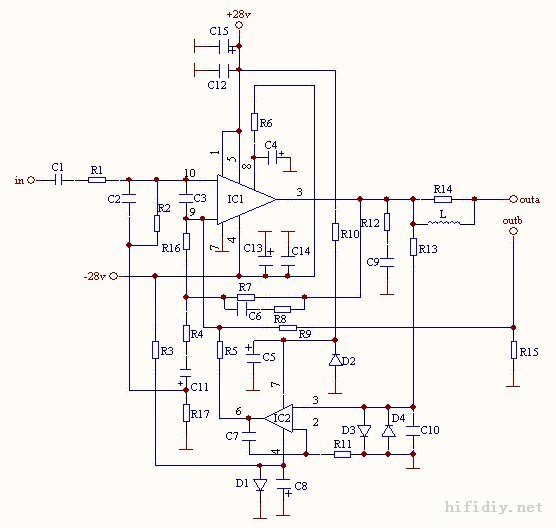

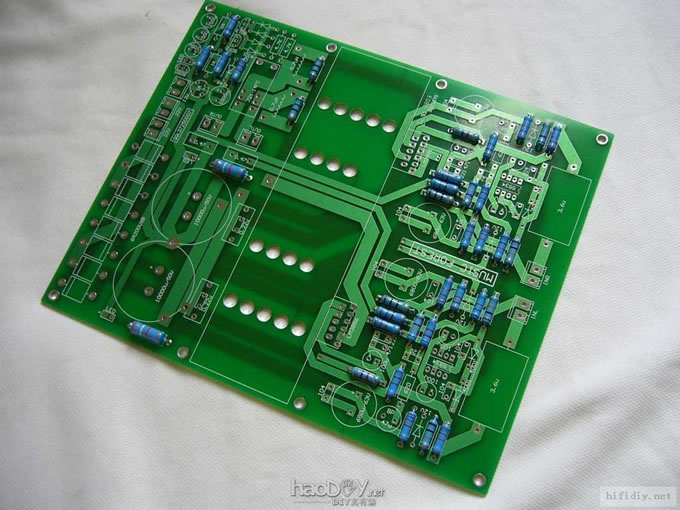

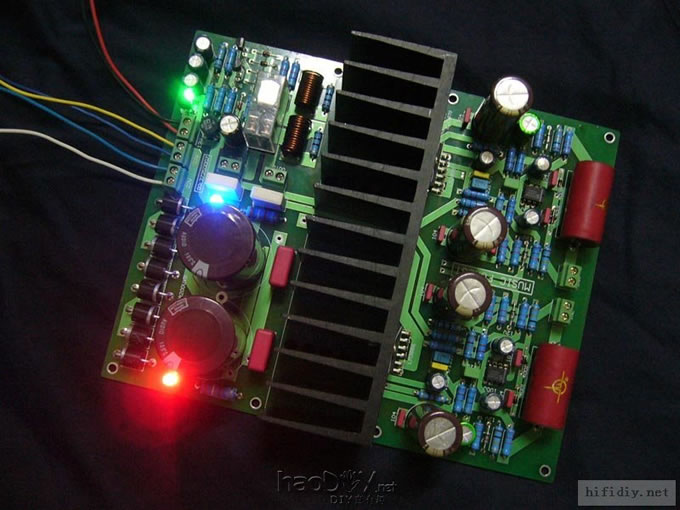

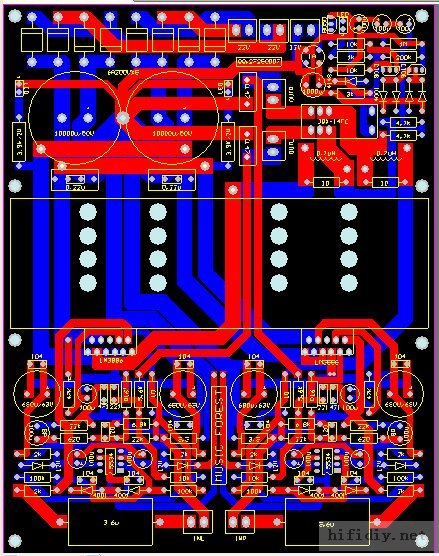

LM3886片子就不用多介绍了. 1:电路选用了吴刚的动态反馈,另外加如DC伺复电路.动态反馈电路是由电流反馈和电压反馈组成. 2:电流反馈将扬声器也包含在反馈网络当中,对扬声器控制起到积极作用,有力的抵消扬声器振动带来的失真,使音乐的弹跳明显提高,使死板的处于单一平面的声音变的有活力,空间感增强,声场的宽度与深度有了明显改善. 3:数码音源干硬发毛,为了使数码声温柔化,音乐化,适当对反馈量作出调整,将电压增益由低调高,使电压反馈变浅,再加上成比例的电流反馈.为了对60K---80KHZ高频泛音抑制和减弱,将高频交流增益补偿网络做了调整. 4:为改善大动态的表现力度和反映速度,对电路增加了由运放组成的直流伺服电路抑制零飘,另外电路直流化,消除了反馈回路中大容量电容带来的不良影响,使动态范围转换率,低频响应有了很大提高,放音表现更加自然饱满. 5:电源部分放弃了桥整流,采用8只大电流二极管做四线双电源蒸馏,采用大小两电容进行滤波 6:另外为了方便制作,美观大方.PCB的设计还是仿照吴刚TW-268,按我一向喜欢的对称型布局,布线部分还是选择双面板宽布线,一点接地.    今天终于拿到全部元件,急急忙忙开工,总算做好了,开声了总体比前一板好多了,先上图 再来对比下原来的板板  是的,没有加前级.我一直喜欢分离的，所以一般不做合并的,自己搭配也随意,此板效果比我前面那一板要好多些,清晰度明显提高,低音沉稳,高音清丽.板子加大了,元件选用也提高了很多, 这里说说我对元件的选用: 1:6A1000V二极管蒸馏 63V10000U黑金刚滤波 2:除10000U滤波外,其他电解都为ELNA 3:小电容选用WIMA的 4:为了稳定性电阻选用金属膜1W 5:直流伺服用大S5534 5:选用优质接线柱 有一点不太满意,厂家只能阻绿,板子颜色有点太普遍 标准线路:  (责任编辑：admin) |
