一款简洁的高保真功放板

时间:2012-09-18 17:36来源:hifidiy.net论坛 作者:xiaoyuediy 点击: 次
所用原件：日本伊娜电解，美国达尼电阻，台湾高正接插件，日本千助焊锡丝，两毫米FR4板材，k1058,j162,a970,c2240,a1930,c5171发烧对管。为了确保本功放板的高性能，电压放大与电流放大分开供电，电压放大+-40伏，电流放大+-33伏。输出功率：50瓦4欧，40瓦8

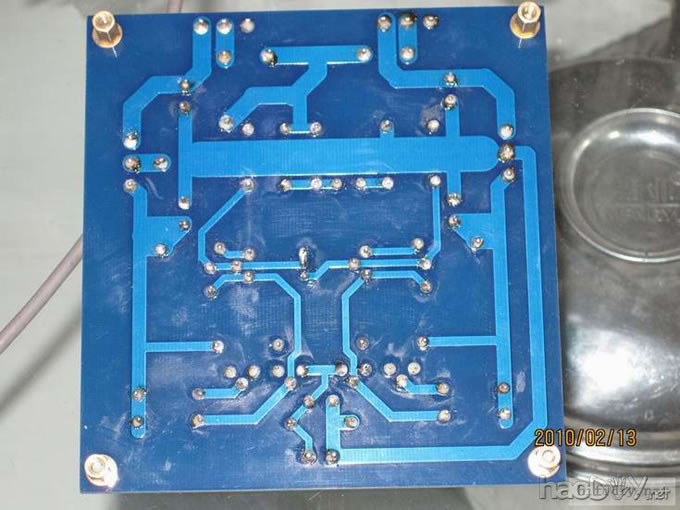

一款简洁的高保真功放板

一款简洁的高保真功放板

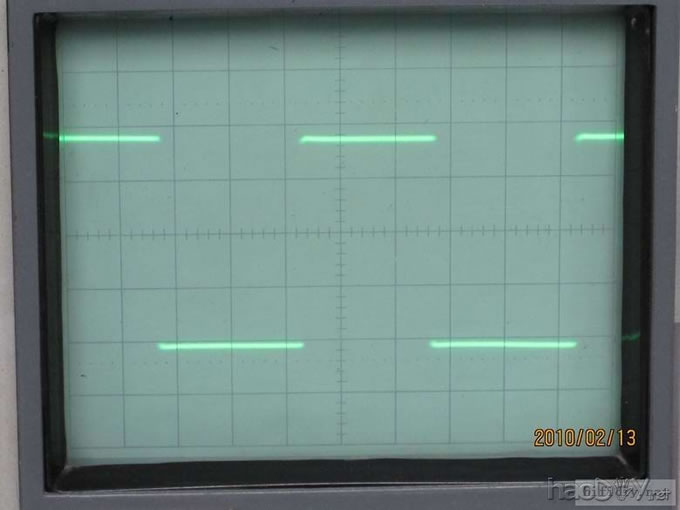

所用原件：日本伊娜电解，美国达尼电阻，台湾高正接插件，日本千助焊锡丝，两毫米FR4板材，k1058,j162,a970,c2240,a1930,c5171发烧对管。为了确保本功放板的高性能，电压放大与电流放大分开供电，电压放大+-40伏，电流放大+-33伏。输出功率：50瓦4欧，40瓦8欧。频响：2—500k(-3db),5—300k(-1db).静态电流200毫安左右，基本稳定。输出中点电压在20毫伏以内。清晰细致的声音是本功放板的主要特点，非常适于家庭听音。下图的波形图为1k,10k,100k的波形。

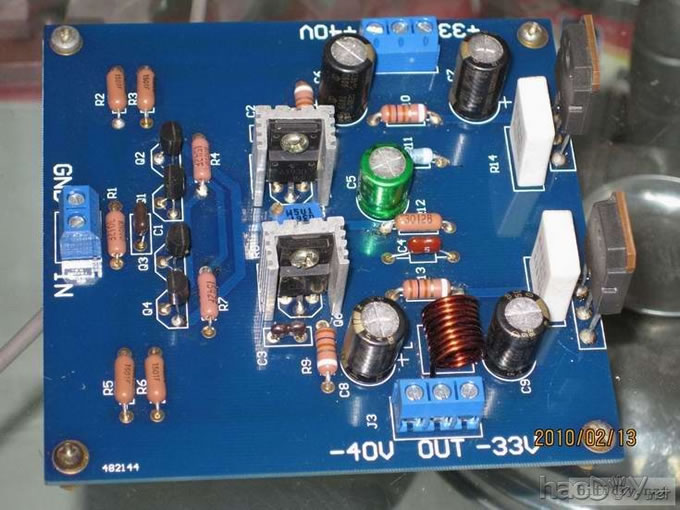

一款简洁的高保真功放板

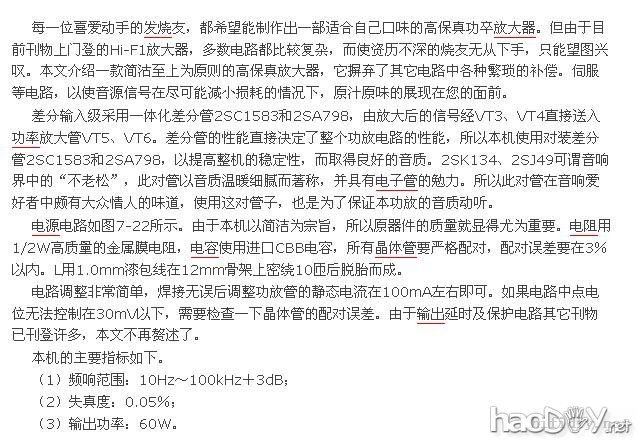

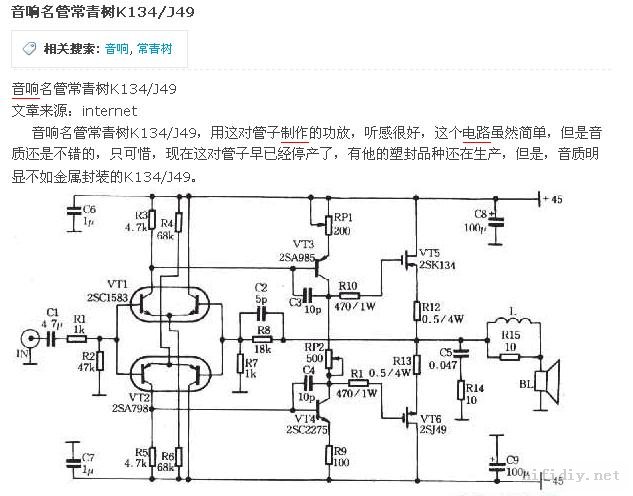

下面是八哥论坛上的介绍文章：
一款简洁的高保真功放板


一款简洁的高保真功放板
