我自己DIY的电脑用5.1CH 30W功放lm1875

时间:2012-08-24 17:52来源:未知 作者:admin 点击:
1.外观篇 这个东东是用一个装旦卷的铁皮盒子改装的,原来是金色的,我将商标部分和大部分喷了银色,保留小许金色 正面 侧面 后面 2。构造篇 打开盖子,由于机箱的体积太小,原来打算用的环牛电压过高,导致发热量太大,换了一个EI牛,但体积较原来的高,就将

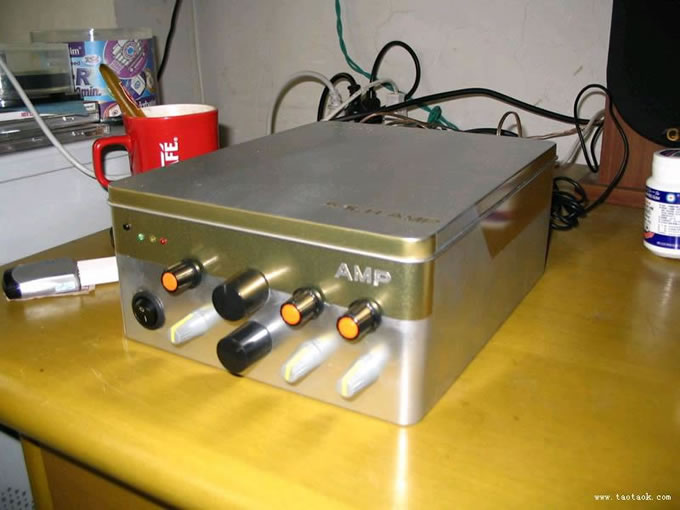

1.外观篇
这个东东是用一个装旦卷的铁皮盒子改装的,原来是金色的,我将商标部分和大部分喷了银色,保留小许金色

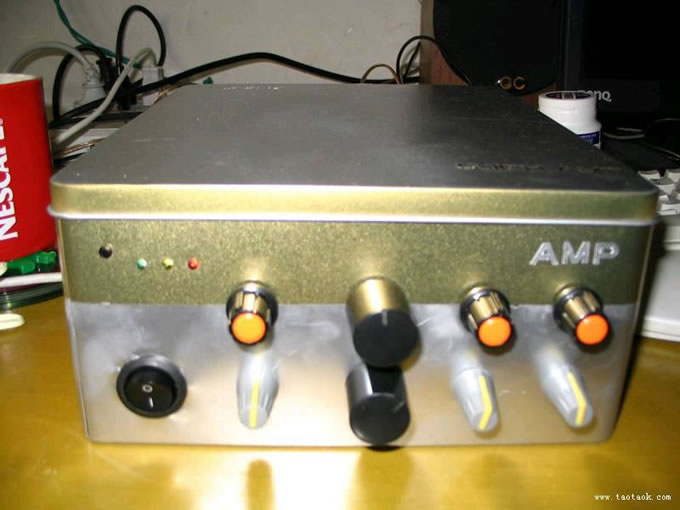

正面

我自己DIY的电脑用5.1CH 30W功放lm1875

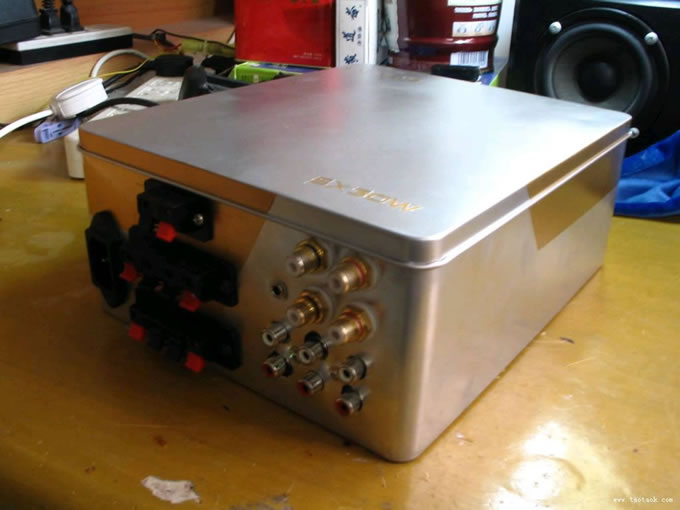

侧面

我自己DIY的电脑用5.1CH 30W功放lm1875


后面

我自己DIY的电脑用5.1CH 30W功放lm1875


2。构造篇

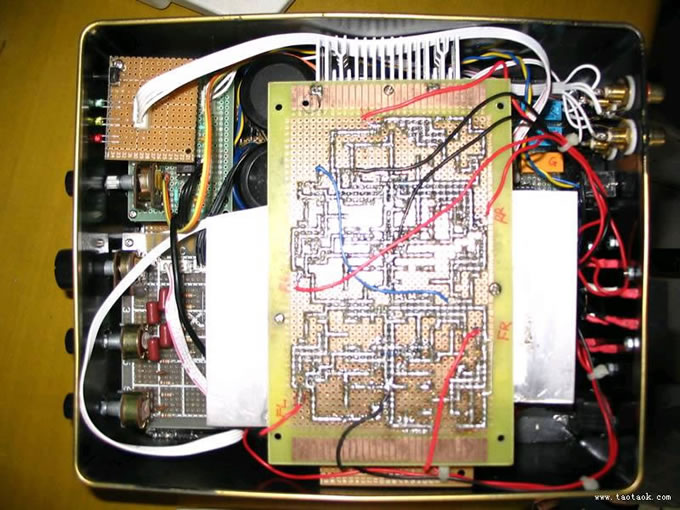

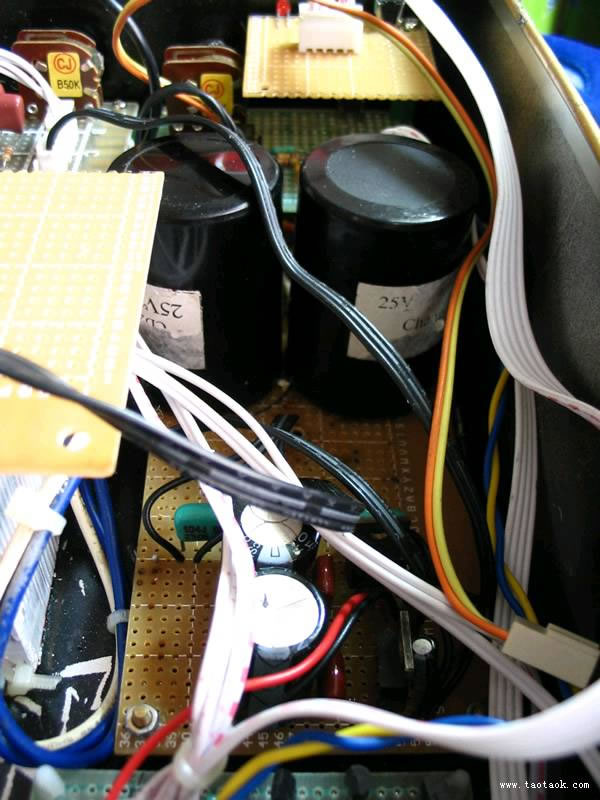

打开盖子,由于机箱的体积太小,原来打算用的环牛电压过高,导致发热量太大,换了一个EI牛,但体积较原来的高,就将功放板翻过来放了,,呵呵,好在,,刚好能放进去

我自己DIY的电脑用5.1CH 30W功放lm1875

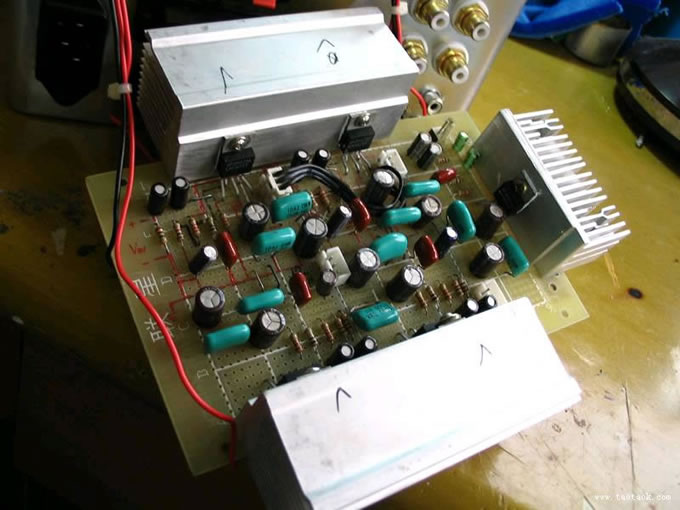

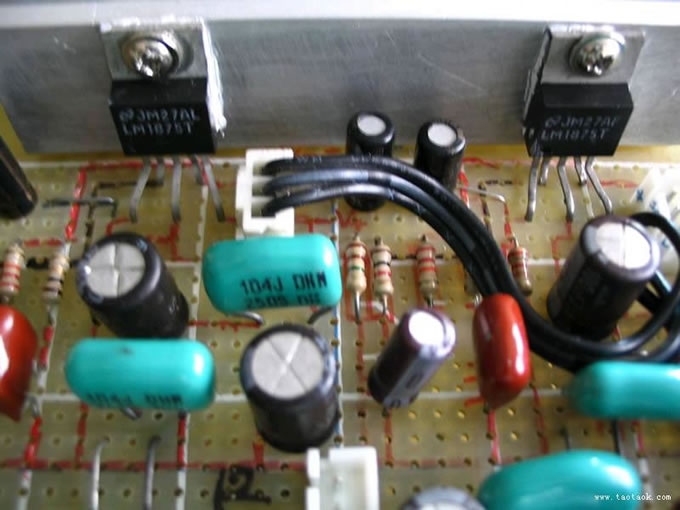

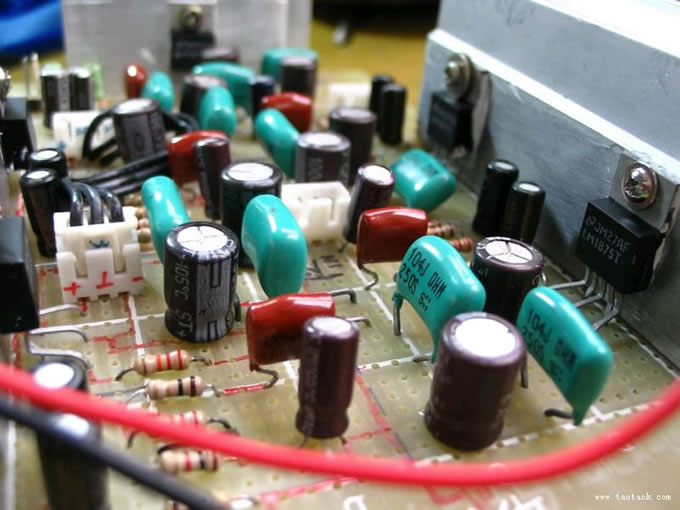

这是用5块1875和洞洞板做的后级功放板,用了个P4的散热器从中间锯开两个声道一半,中间声道的自己用半块散热片

我自己DIY的电脑用5.1CH 30W功放lm1875



我自己DIY的电脑用5.1CH 30W功放lm1875



我自己DIY的电脑用5.1CH 30W功放lm1875

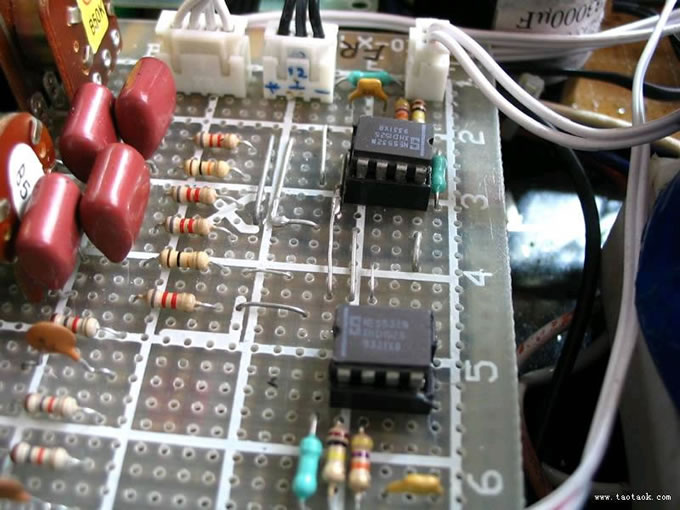

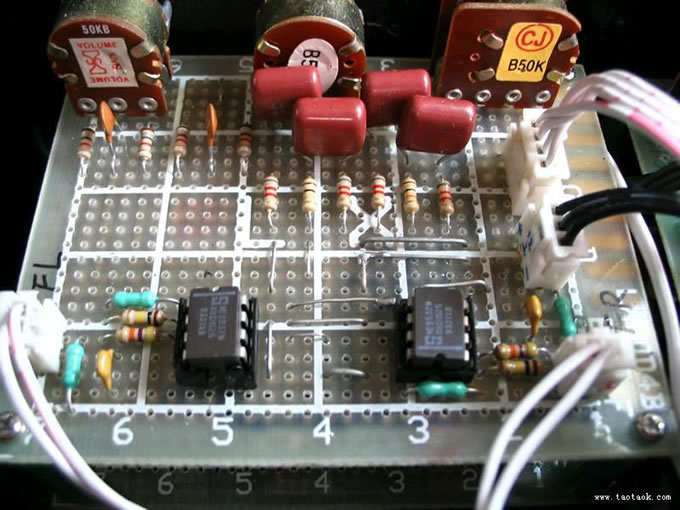

前级部分,,用NE5532做前级放大和高低音调节,因为有5个声道输入,我做了两个一样的前级,中间声道的就用一块5532做放大,没有调节,前面声道和后面声道的两块板子叠了起来,像一个小架子,呵呵,,因为装起来了就没有拍到图片


我自己DIY的电脑用5.1CH 30W功放lm1875


图上隐约可以看到上下有两块板的

我自己DIY的电脑用5.1CH 30W功放lm1875


写真

我自己DIY的电脑用5.1CH 30W功放lm1875

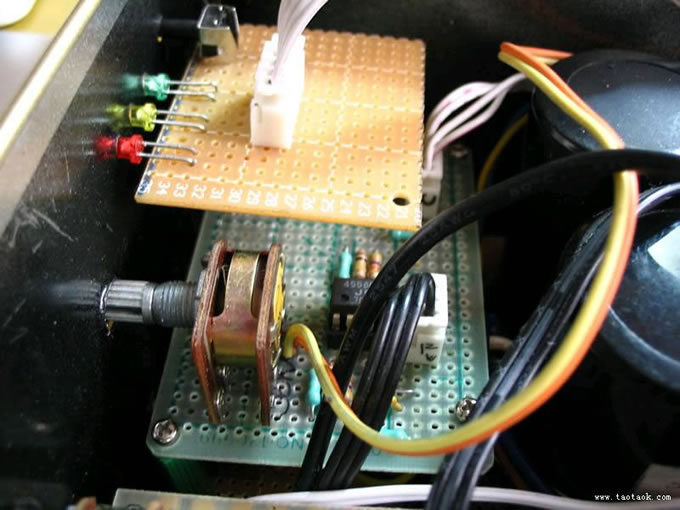

这是中置声道的前级

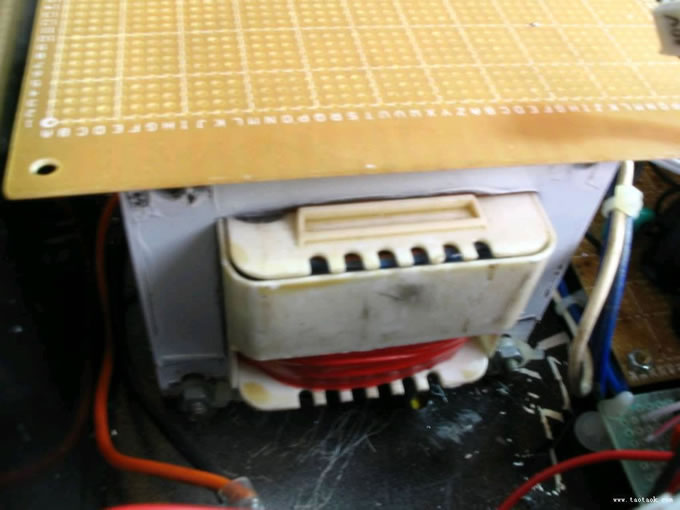

电源部分电源部分是我比较头痛的,原来的不小心,以为lm1875可以用双35V的电压,用了个环牛,而且设计的电源滤波整流都是按照牛来装的,装好后发觉发热太大,就算没信号输入都很热,没办法,上论坛请教高手后发现原来是电压搞错了,刚好手头有个双12V的EI牛,就先用着吧,但那个Ei太高了,功放板放不进,不得已就翻过来放

我自己DIY的电脑用5.1CH 30W功放lm1875


EI

我自己DIY的电脑用5.1CH 30W功放lm1875

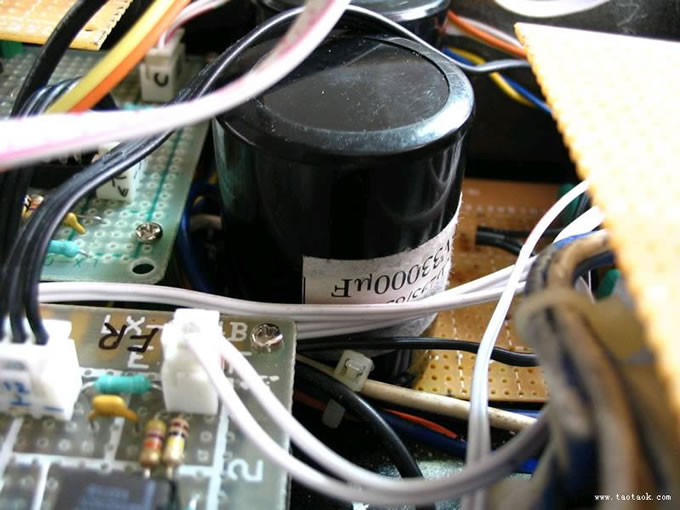

滤波整流板,以前在陶街淘了两个33000uF25V的电容,上面居然只是用纸贴上的标签,连正负极都没有标的,但看做工都挺不错,不像流野,呵呵,,回来用上,感觉还可以


我自己DIY的电脑用5.1CH 30W功放lm1875

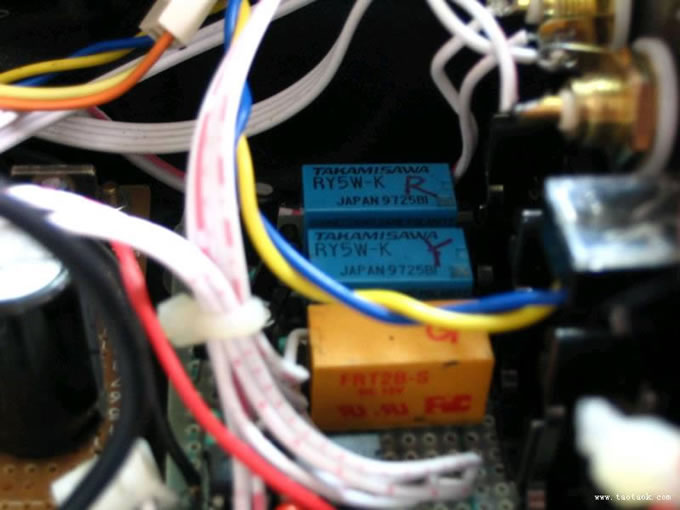

信号输入部分,因为本人比较喜欢听收音机,或者单独开CD机听CD,希望这个功放的主声道能有3个信号源选择,就用了一个4017和三个继电器做单键3路音频输入,继电器是在某个猫上拆下来的,呵呵,好像品质还可以,小日本的东西

我自己DIY的电脑用5.1CH 30W功放lm1875
