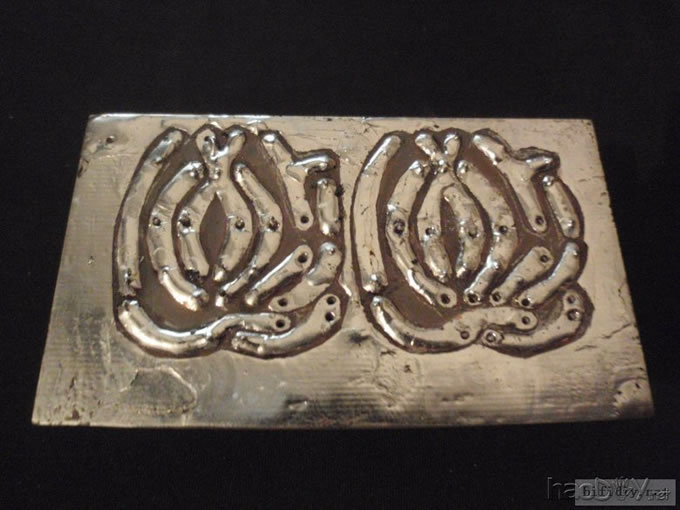

今天完工上图

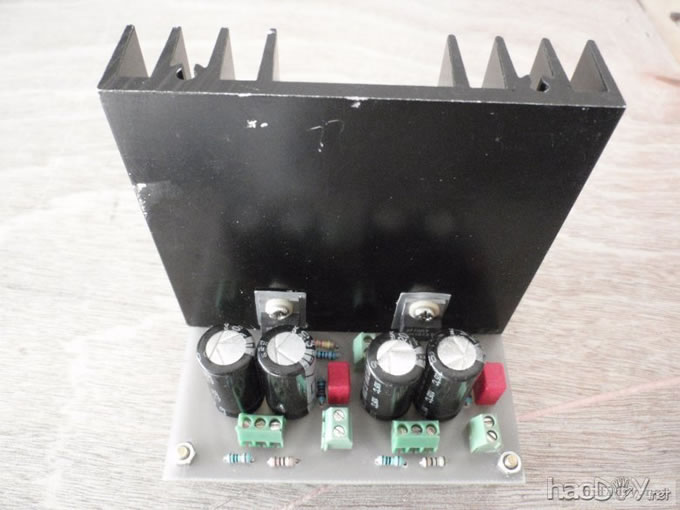

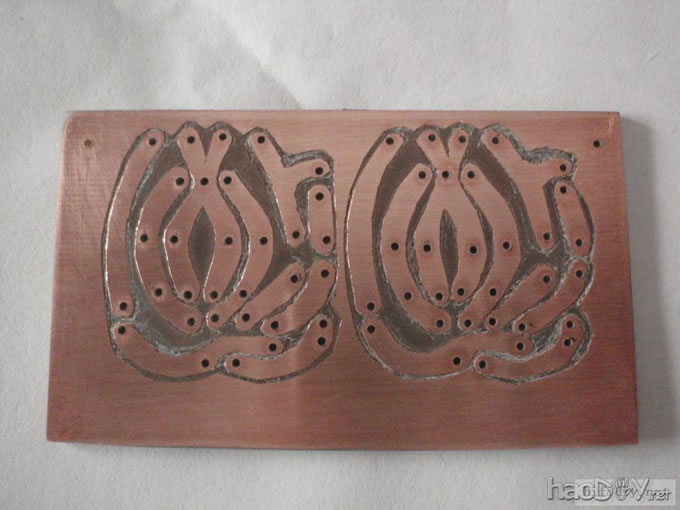

刀客戴维的纯手工刀刻莲花版LM1875功放板

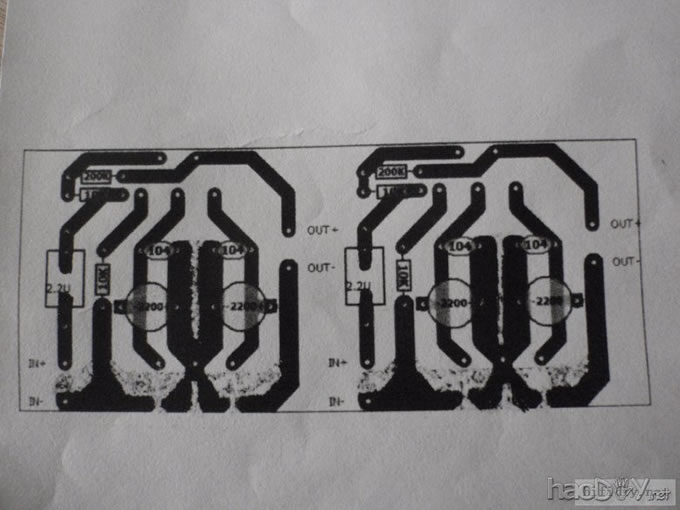

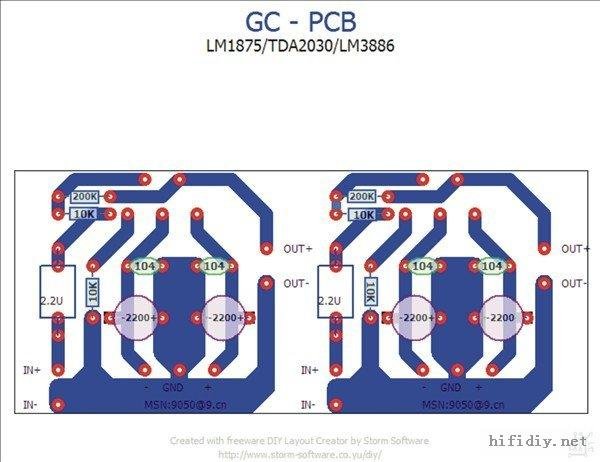

奉上原图

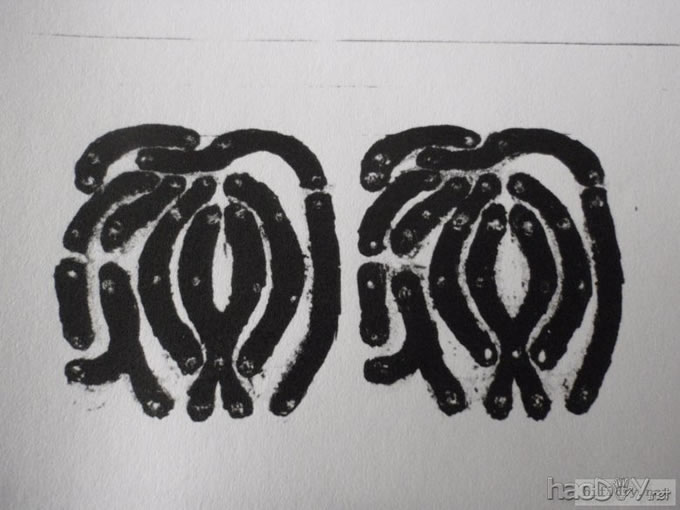

记得这是热转印面
不能直刻

刀客戴维的纯手工刀刻莲花版LM1875功放板

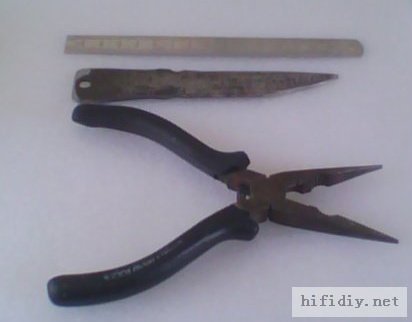

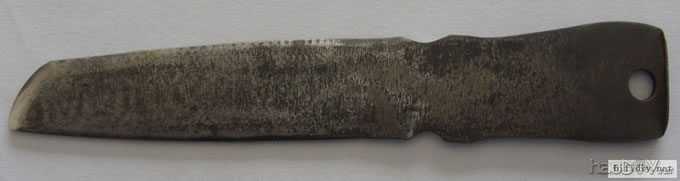

作,案,工具

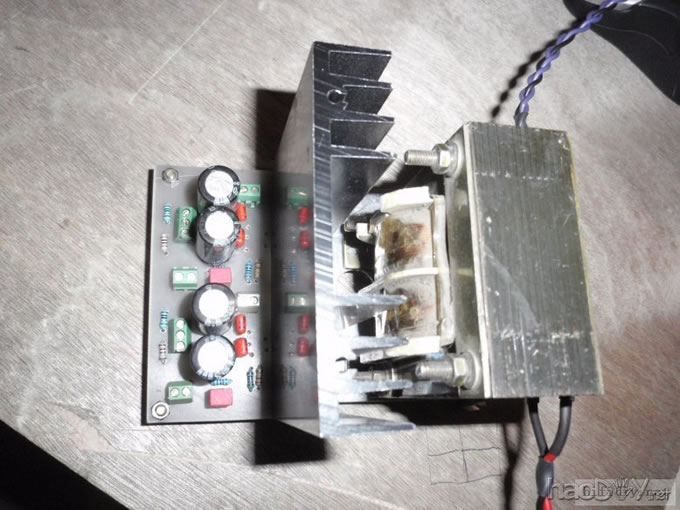

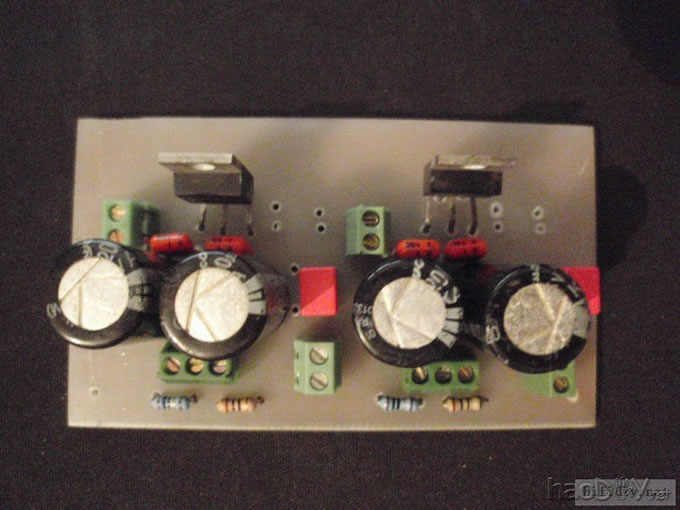

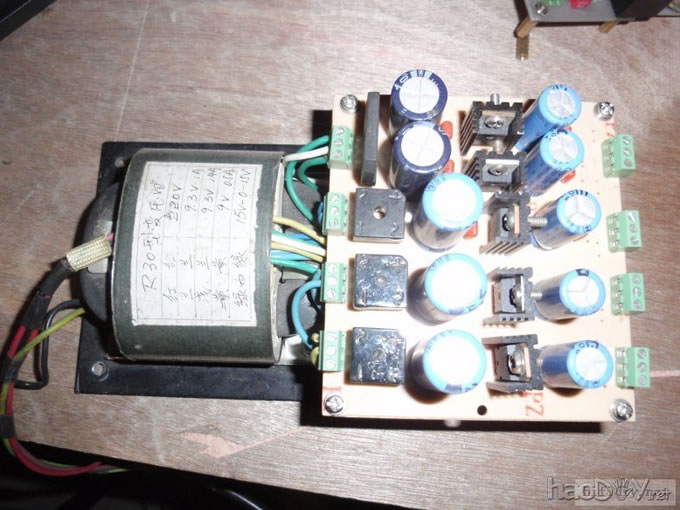

上电了
加的+-15V直流电压
1875适合听人声、弦乐
人声、弦乐迷人
让人陶醉

谢谢

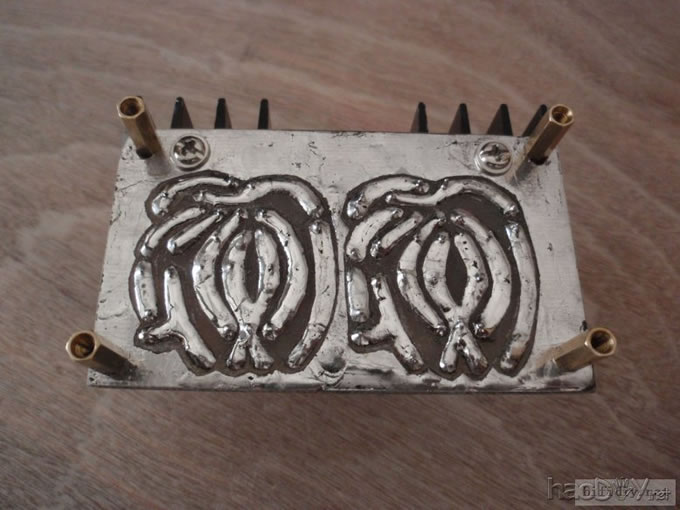

1、那不是闭合地线，不与地线相连，因为懒得去掉，如果起作用的话，只是与散热器相连，加大了撒热器面积罢了。
2、输入地、输出地都很正常，没有噪声。
3、两IC距离，是为了兼顾散热器；没有互相干扰,又没影响散热；
况且，本身这个电路也不是我设计的，已经非常成熟了。
4、镀锡只是为了解决阻焊的问题。因为覆铜板质量好，铜箔没有分离；
5、IC与散热板绝缘良好，而且散热器不接地、悬浮。

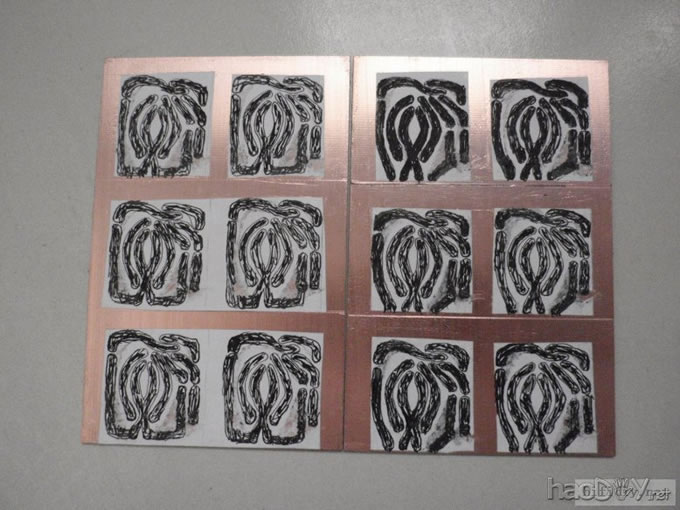

准备先刻六块
