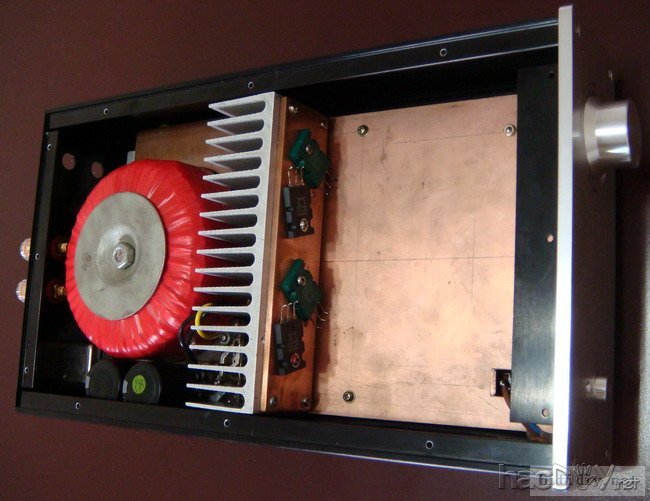

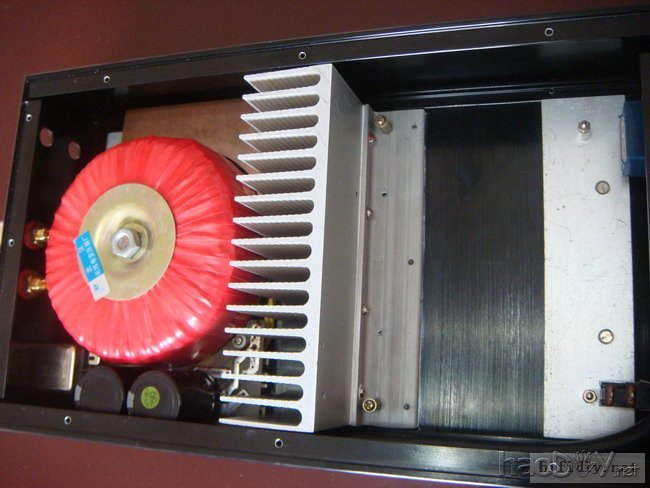

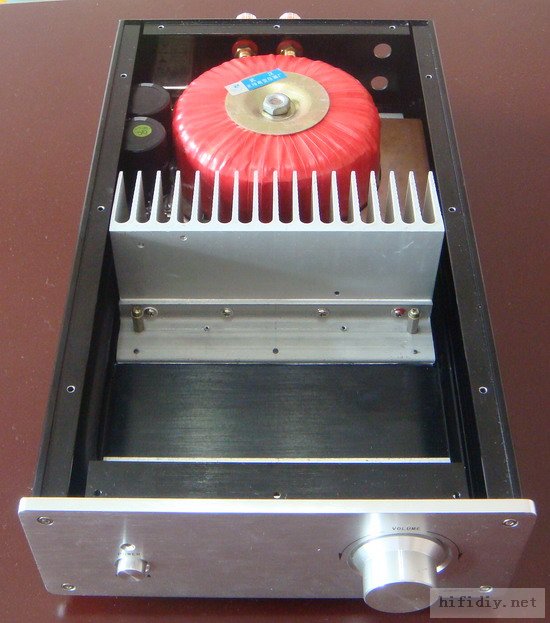

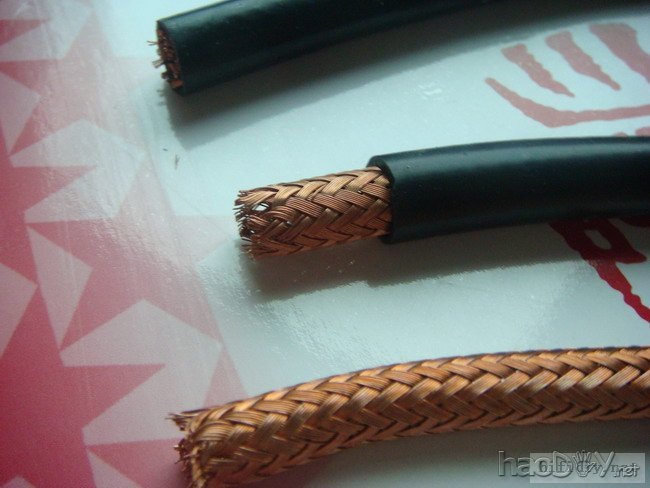

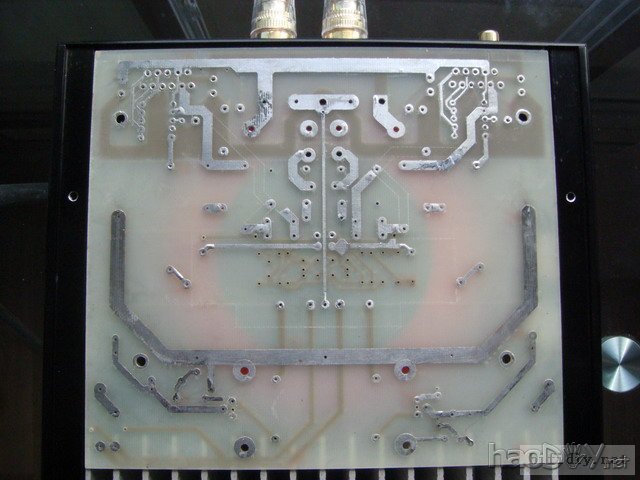

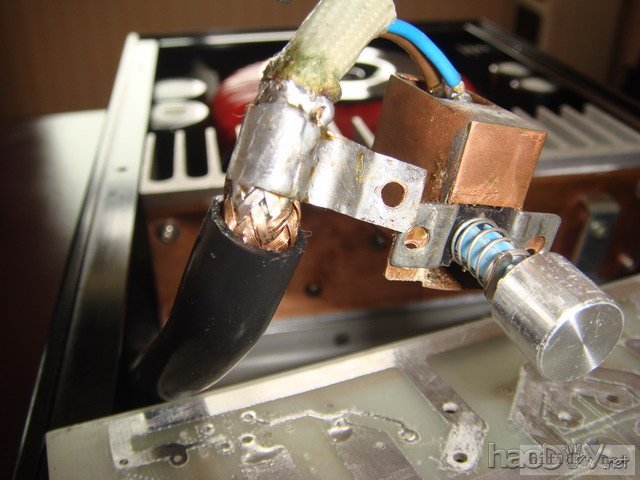

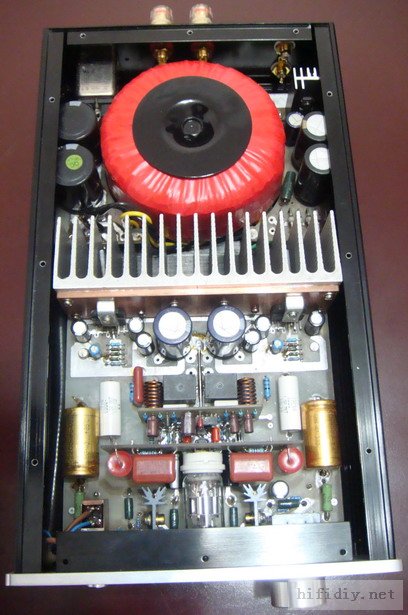

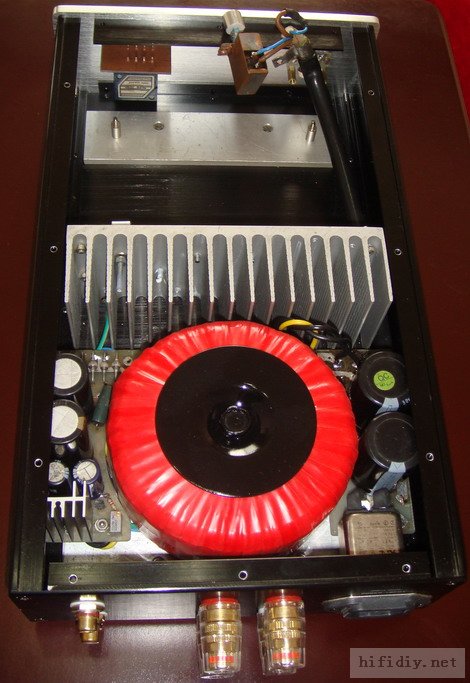

好几年没玩了，最近手痒，做了一个装机机的平台。准备用它玩几个电路，过一下瘾。 机箱平台早搞好了，只是徒手做PCB花了不少时间。现在的这个胆缓3886已做好了，这几天可以开声。二版的4702PCB也设计得差不多了，三版的马兰士PM-11SE的PCB还得一段时间才有工夫搞。看图说话，欢迎那砖来砸    电脑用机机2*50W足够了，板凳自己坐了 机箱内的电源开关和交流电源线做了屏遮处理。  用高频馈线的屏遮层做的交流入和出的外屏遮       散热片和机箱的处理

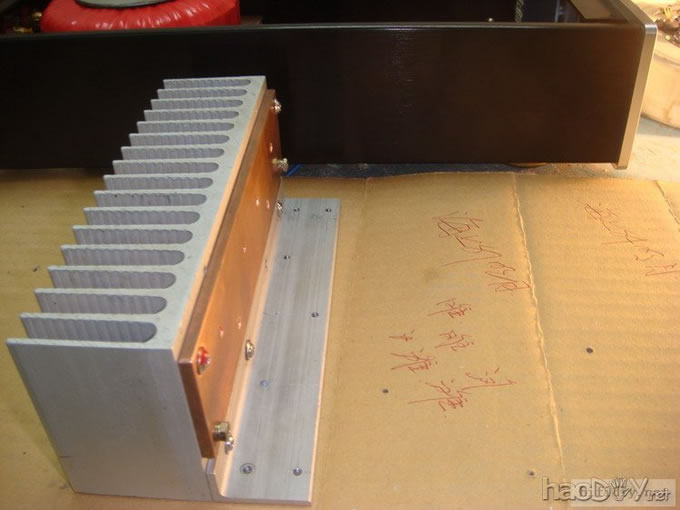

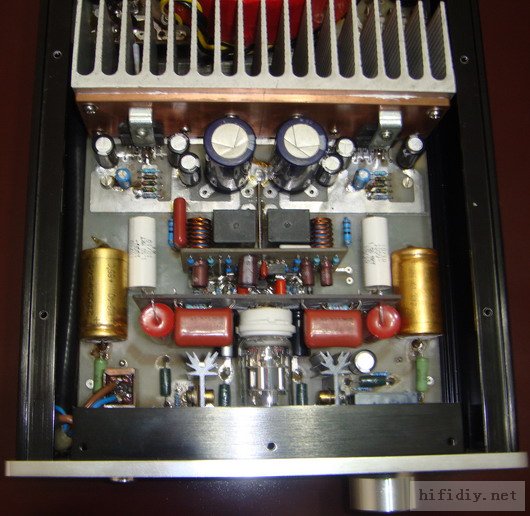

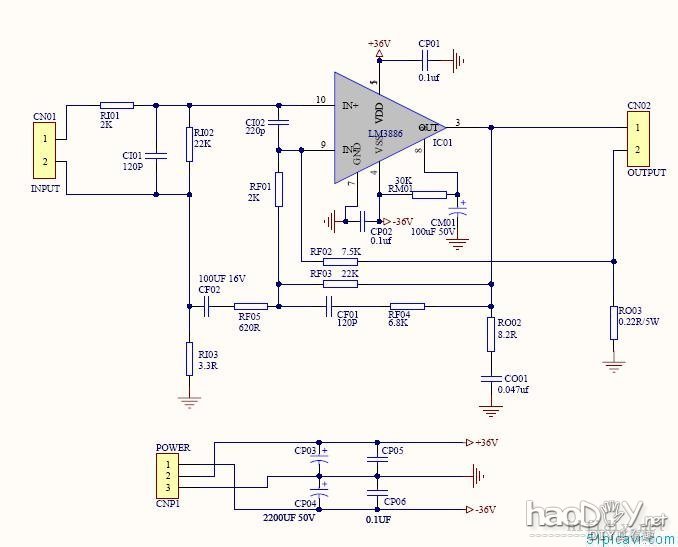

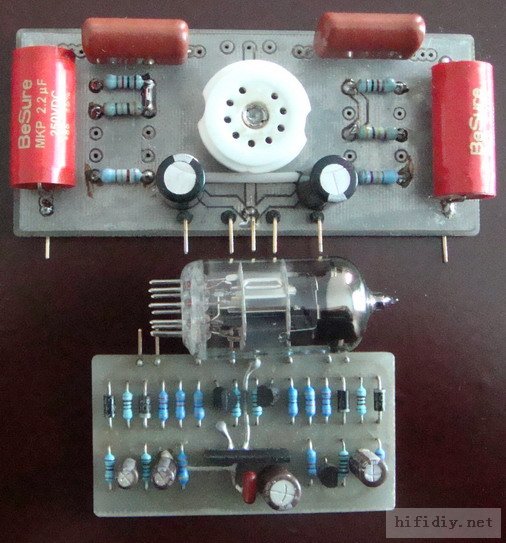

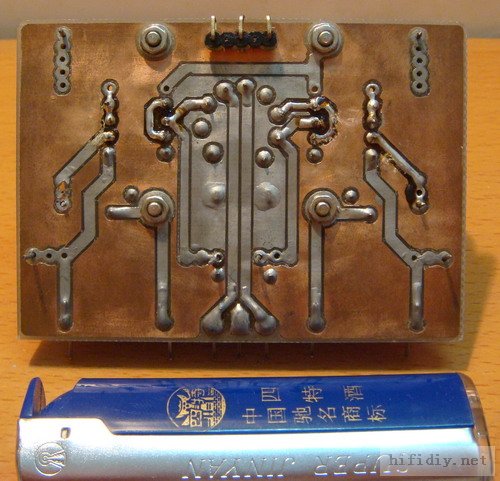

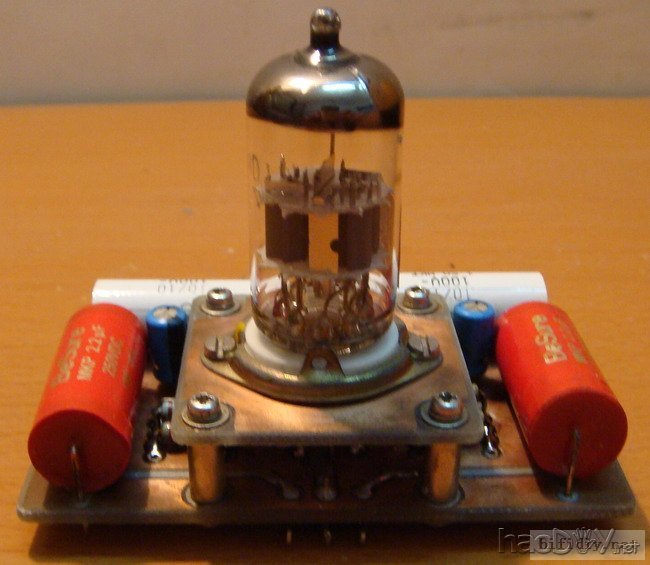

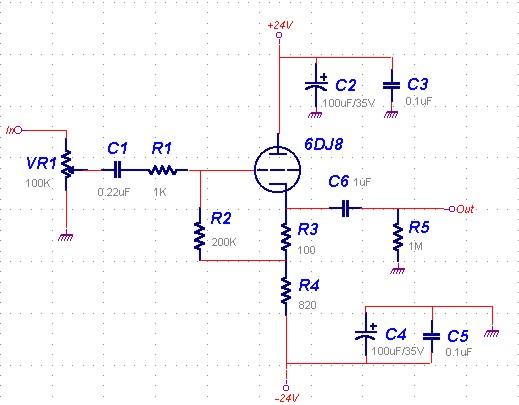

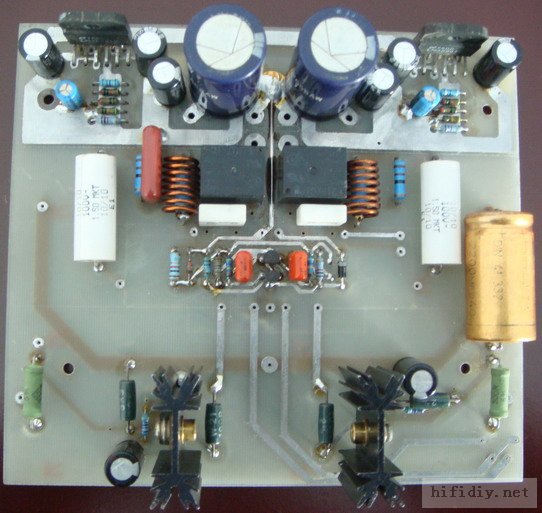

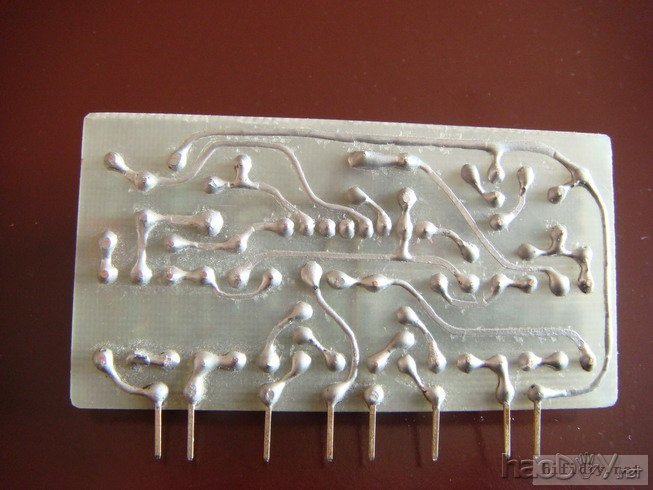

底板加了两根5MM后的铝板，牛牛后面，接线柱下面（加工成半圆型）面板付近一跟。主要是为了抗震加强散热。  胆缓来了   胆缓电路是一个台湾坛子上的，+-25V供电，胆缓的电源是仿造猪仔胆缓CRC加电子滤波改造的，这一步很重要，关系到整机的信噪比和听感。  电路已经出声，高频比较干静亮丽，中音也较透，低音弹性很好，但是力度不够。接地上在设计的时候考虑得比较充分，所以信噪比也比较高，音量开得最大，耳朵贴近喇叭只听到一丝丝高频声。可能是用了集成块的原因，也有可能是新装的机机，煲的时间短的原因。像机被同事借去了，装好机后的图片过几天才上得来。 这套合并级的后级线路是国半LM3886厂家标准线路，烧了十几年了，到现在我个人是不推荐更改原厂线路的，能用自己的制作水平发挥出原厂线路的各项性能指标就不错了，个人浅见。至于前级的胆缓随时可以换成晶体管或集成块做的前级模块，做出适合自己听感的音色出来，以便玩出更多彩来，胆缓的+-25V供电滤波电路也可以方便的改成串连式+-24V稳压电源。 再发一个以前做的胆缓PCB   |
