装了一台贫穷版 TA2022 数字功放 七零八落帐 心得

时间:2012-09-30 17:11来源:hifidiy.net论坛 作者:晕鱼 点击:
听说数码功放不错,我也赶一趟潮。 于是就淘宝驰骋,哈。。。85块的品声板映入眼帘。而且还是广西本地,真是天助。 穷人就是没办法,都是从最便宜的点起。 二话不说,TA2022成品板两天就放到我的桌面来了。 看看后面工艺还是很不错的,至少比淘宝手机片漂亮
听说数码功放不错,我也赶一趟潮。
于是就淘宝驰骋,哈。。。85块的“品声”板映入眼帘。而且还是广西本地,真是天助。
穷人就是没办法,都是从最便宜的点起。

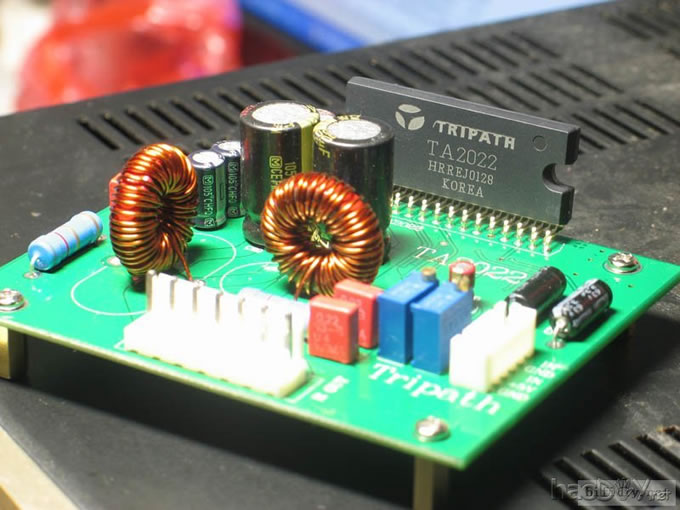

二话不说,TA2022成品板两天就放到我的桌面来了。

装了一台贫穷版 TA2022  数字功放 七零八落帐 心得

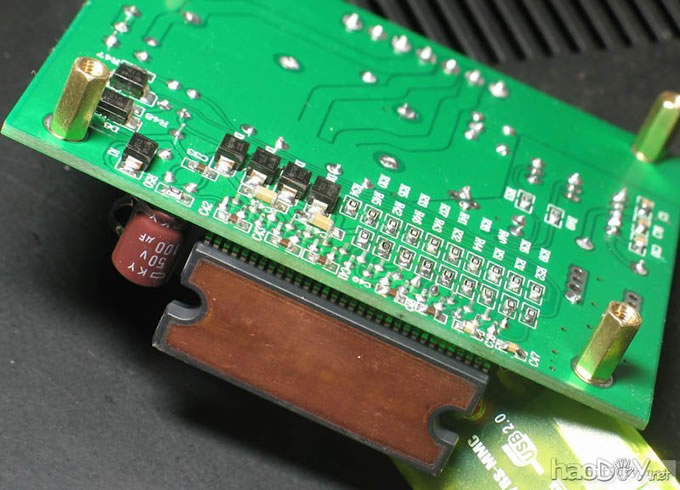

看看后面工艺还是很不错的,至少比淘宝手机片漂亮多了。
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得

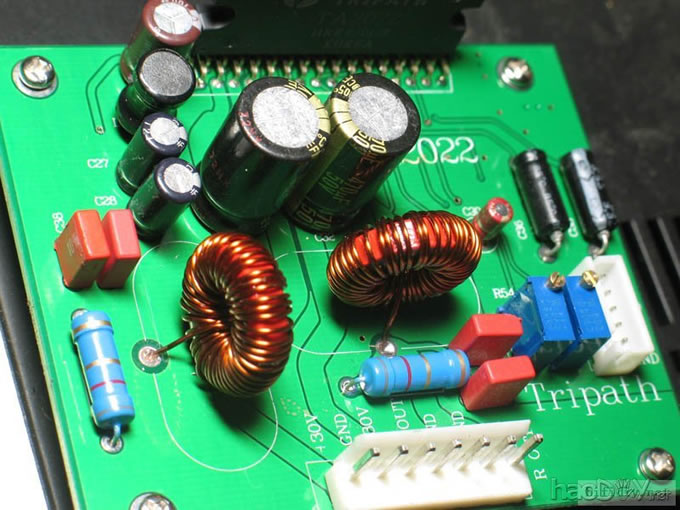

这是以块官方的公版来的,合理,科学,两路消振都是垂直的,避免干扰,(就线圈和那个大电阻和两个小电容组成部分)
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得



有了板子接下来就是电源了,说穿了就是一个配套的变压器。
网上的变压器人心不古,所以只能自己炮制。
唉,花了不少钱,真是的。可能我做的好过头了。

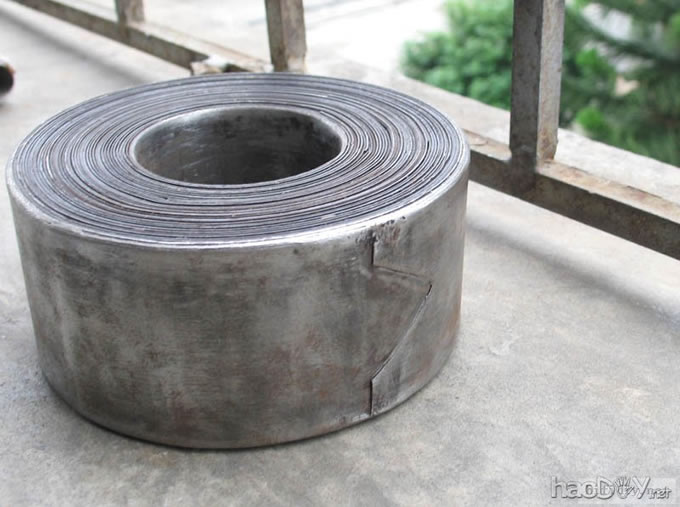

先是找个好铁芯,3公斤左右,性能:伏/2匝,电流20毫安。不知道是不是到顶了3公斤的变压器这水平。(有更好的不妨来显耀一下)
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得

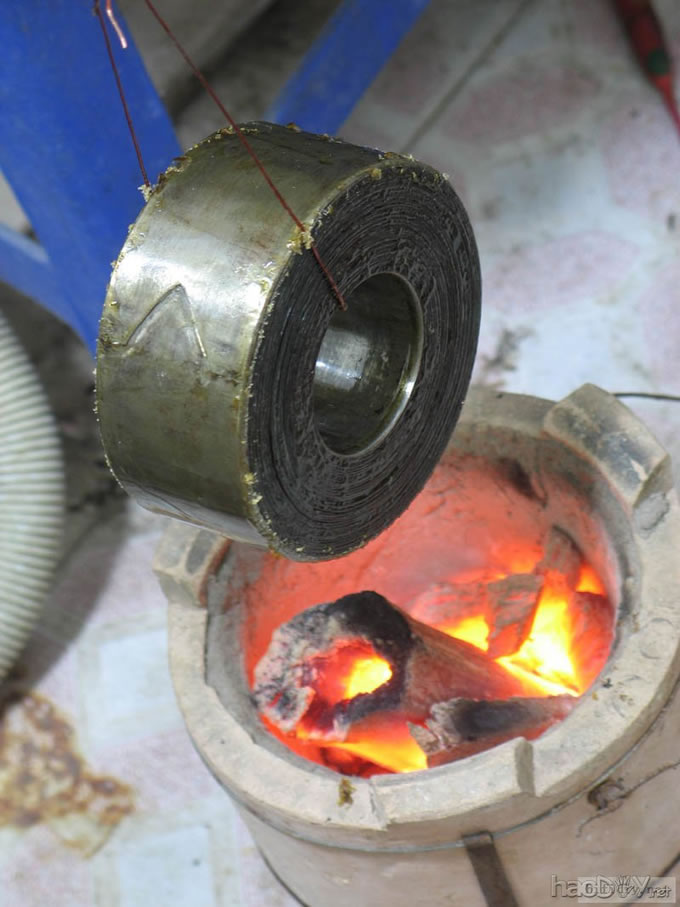

烟熏火燎它
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得
既然已经破财买绝缘漆了,干脆就让它泡个够,烤个爽。

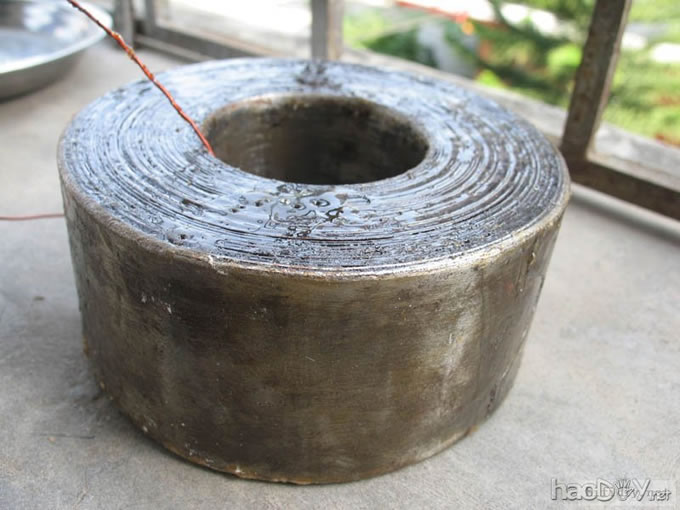

三次烧烤过后的样子,破相咯。
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得
既然搞到这步田地,真是没得救了,又花了20块给它配个10A,130度,温控开关。
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得

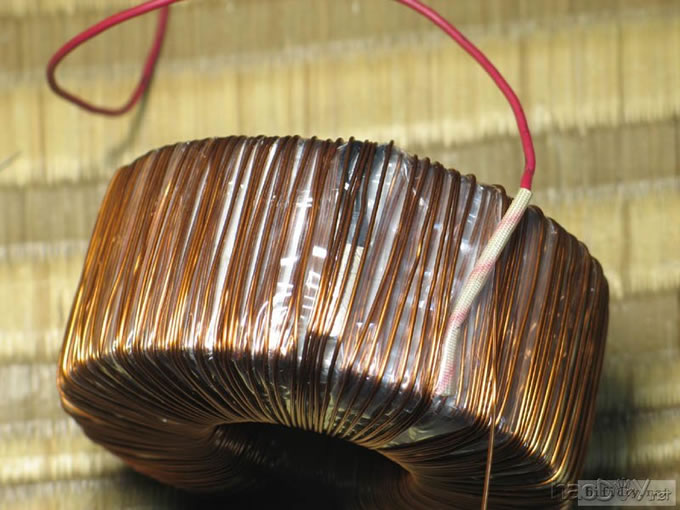

然后就是1公斤的漆包线砸了下去初级0.93 ,次级根据电流电压多种(就最便宜的70块一公斤的那类了),还有两米的2.5平,1.5平普通线材。一片屏蔽铜片,100块壮烈了。还有若干的聚酸带子,热缩管,里绝缘管,里层用。
还好没米了及时收手,名牌漆包线和高温硅胶线没下手这大概30左右带邮,还有覆盖型的绝缘漆没喷80左右带邮,否则这只环形变压器真是200块成本是有多无少。(实际上也是这样了超过200咯)
做好的时11个头。非常静音不用耳朵顶变压器根本就听不到,电流也是啪,啪响。各个次级抽头对电路板铜皮,是一短路就烧一个孔。电压230V交流静态功率2.5W左右。
用钱砸下去的变压器就是不同。只是有点心痛。

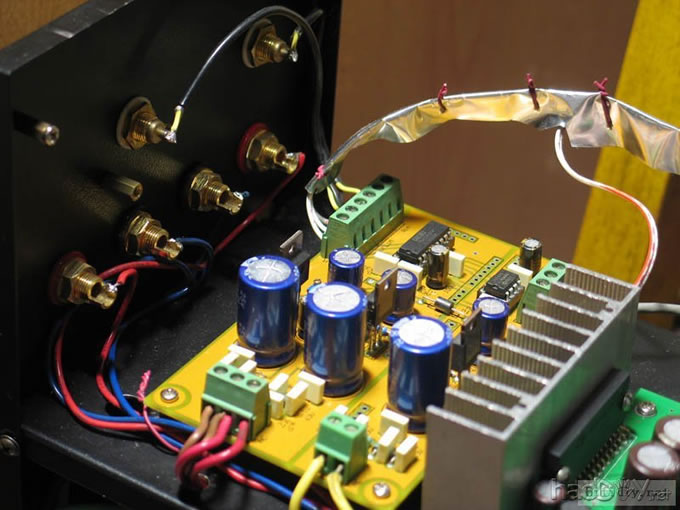

主要的说完了就叨唠一些,零碎。(曲折的故事)

我的电位器,130砸了下去(也是淘宝的),有个三端稳压故障,烧了整流管,多付一次运费,等于150能用吧。

原来怎么调都无法稳定的337/317,换了一对多年前的老货当时花30在电子报那些弄来的。10年肯定有了,真是不比不知道,装上去就很快就稳定在+—15.00v了1个小时后在测依然。。(原来总有+-0.2左右的浮动跳来跳去的)

心得:很多看起来花花绿绿的元件,其实是些垃圾。装起来好看而已。(拆鸡品也只是能用而已)
总之还不错吧。

个人意见:如果修改的话,就整流,音控部分分离,机箱够的话。

装了一台贫穷版 TA2022  数字功放 七零八落帐 心得

贫穷板“核心”ta2022

怎么说呢,只能说性价比真TMD高。

廉价货就是有些这这货那那得不足。这ta2022也不例外。
装个散热器就得拆下对主电容。

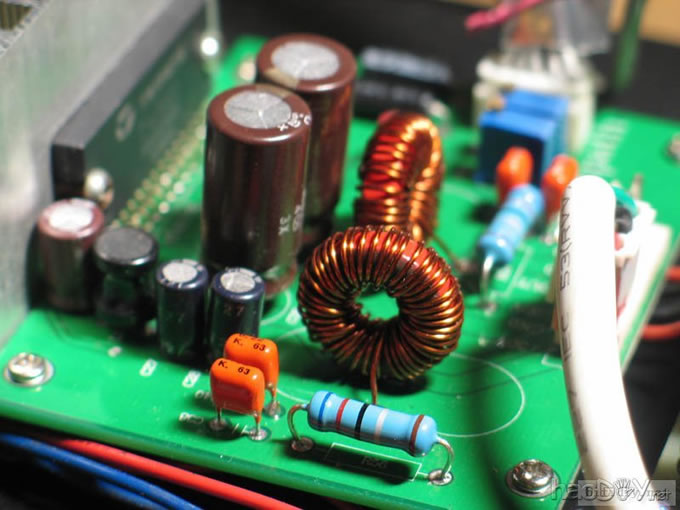

心得:温度底,好用的东东,既然拆下电容干脆换对化工金字粗铜脚的,省得以后麻烦。图中看到的电阻和那两个颗消振电容,也是很关键的,几次试机都没有能调零,货调零不稳定,真的要破费换个好的,这2,3十块真的难省。既然它能用了就不要再破财了(当时真的想在弄一对TDK高频磁芯)大概这样子ok就没进一步了。

心得:拆鸡件不是灵药,关键部位还是得破点财的。(有的,你是看不见的,比那拆鸡件里的电容失灵了,电阻不对了,真的很麻烦的,为此我差点烧了一个炮灰高音)这是弄给那些准备弄的人听的,6.2欧的电阻厂家给的是科学的,不要自作聪明,用5-9欧的来代替,没有就必须破费邮购回来,6.2欧,还有那两颗0.22的聚丙烯电容,不要用微码,斯比,之类的贵族品,老老实实的用聚丙烯就聚丙烯没有商量。没有就破费去邮购回来,质量要好一点的体积要适合的太大了肯定装不上,否则喇叭什么时候拉西单了,性能下降,,真的不好玩,这是无意中用炮灰喇叭试机发现的,科学不讲面子,只说性能指标之符合。
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得

喇叭保护之我见。
(花了28块+邮费)还是找最便宜的1237,我用过的经验,1237保护比分立的好几贵那么几块钱每必要去用分立的。经验。。。

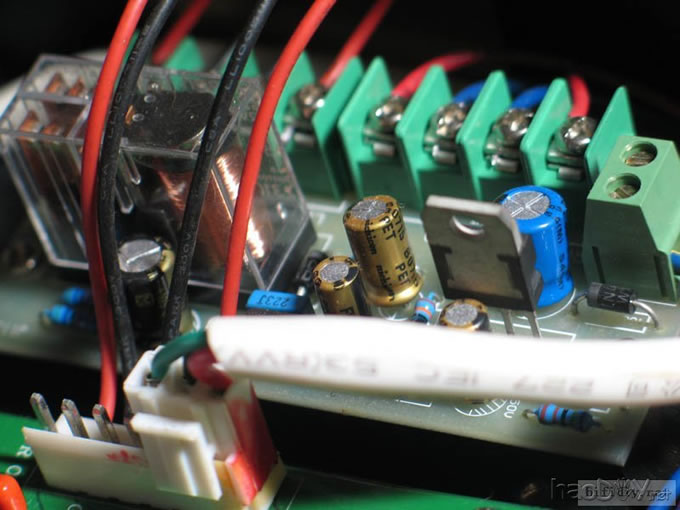

这是一片喇叭保护板,但我不建议大家用。原因我发现了这只欧姆龙续电器有结构上的毛病。这种续电器真的有设计上的缺陷。(但不知为何大量的出现在中国市场)

不是不通,是接触不太好,好几次都认为声音又问题的却死也找不到所在。真是疲惫。

我的处理方法是撬开,用小砂轮磨触点,(很小的很薄的那种,像纸片一样薄的砂轮,很变态的)砂纸应该也行,还有调整它的接触压力。让它吸合的时候弹片压上稍微有些变形。靠经验了。修理花两个小时,但发现却花了好几天时间。

心得:名牌的也不保险的,还是实战检验。

要买喇叭保护的还是尽量避开这种续电器,我给出的建议。
装了一台贫穷版 TA2022  数字功放 七零八落帐 心得
