好久早年看过一个外国的视频，是做一个横行的时钟，然后就一向想本身做一个，觉得很简朴没想到做起来好贫困啊，可是颠末几个月的调试改造，此刻终于完成了 1、起首是原料

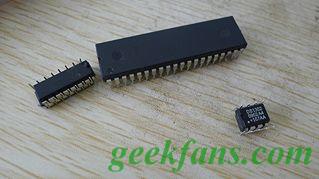

三种芯片，at89s52（做单片机最小体系用的）、DS1302(是个时钟芯片)、ulz2003（用来驱动步进电机）

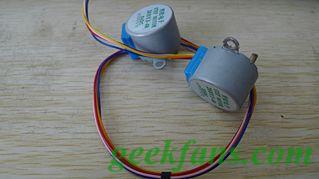

步进电机（首要横行要靠这2个电机发动时针和分针）

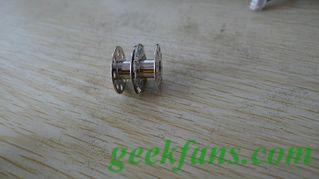

梭子（用来绕线的，插在电机上，早年用齿轮，可是齿太大欠好）
引线轮（用以引线，否则线在支架上磨，用不了多久就断了）

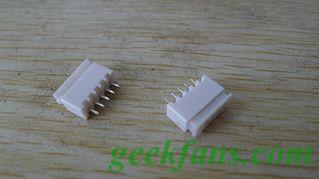

5根针脚的插槽（恰恰可以与步进电机的线相符）

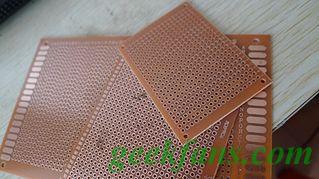

洞洞板（全部对象牢靠在上面）

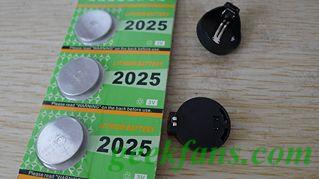

3v的电池和槽（DS1302必要的，首要的用以掉电后，时钟还能继承走）

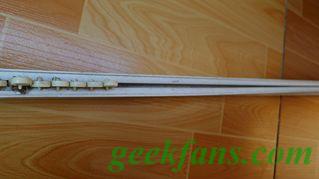

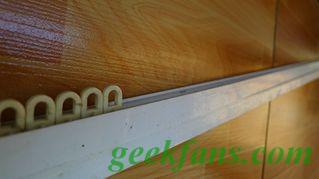

支架(用窗帘的架子)

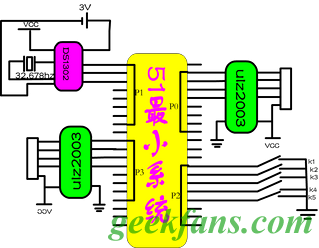

2、道理图和措施
K1,K2,K3,K4,是调理电机提高退却的，K5是用来复位时刻的 按照电路图把全部的部件组织一下，我是先做出51单片机的最小体系，然后在上面接着焊的

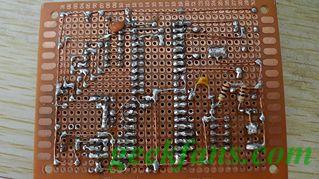

电路板不和（上面有2个电阻20Ω首要是降压的，降电源的）

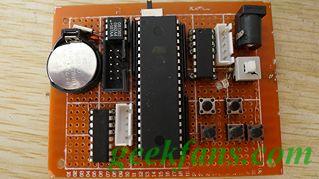

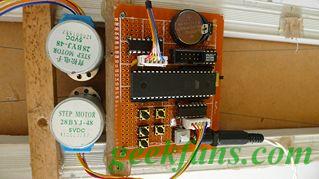

电路板正面
上面的时针和分针用回形针做的仿佛不大明明啊，

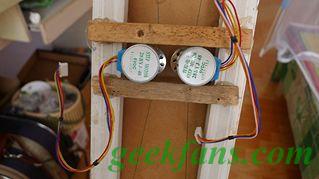

把2个电机牢靠在支架的中部，这样2个绕线会较量均衡

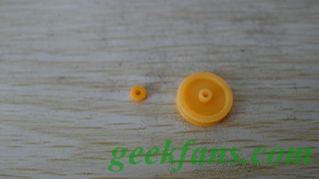

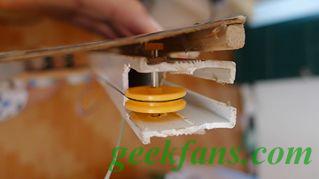

引线轮的牢靠
插上电源，把电机接好，OK大功告成，然后就是软件的调试，。。。。。。。。。
还不错把，接下来在逐步把它变的美满吧
