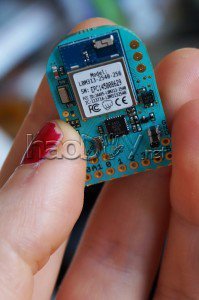

步骤1:部分我们将使用LightBlue Bean控制尾灯。��是一个Arduino程序完全无线兼容的微控制器。 尾灯来自波特兰的设计作品。这不是市场上最便宜的一个但很明亮的空间,也将Bean。我们将使用Bean的内置加速计监测移动和模拟光时按下按钮打开和关闭它的尾灯。 这就是你需要:
工具:

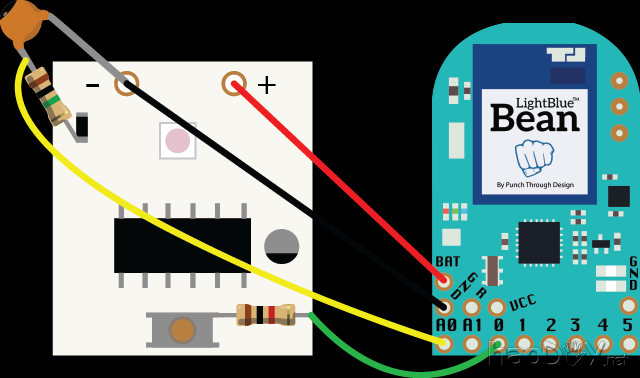

这是最后的线路会是什么样子:
插图用弗里茨 步骤2:将Bean

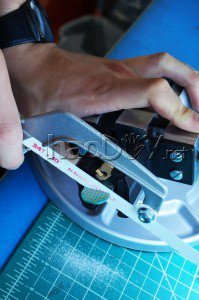

符合Bean到尾灯,我们需要给它一个理发。使用小弓锯切下只是数字。 记得后来金属碎屑清理干净! 步骤3:删除电池组

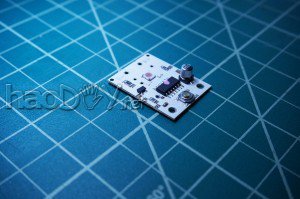

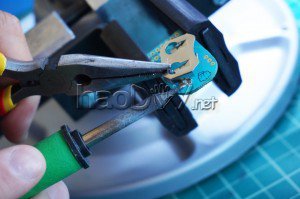

用烙铁把电池座的背面Bean。 步骤4:将Bean连接到按钮打开自行车尾灯,取出里面的小板铺设。

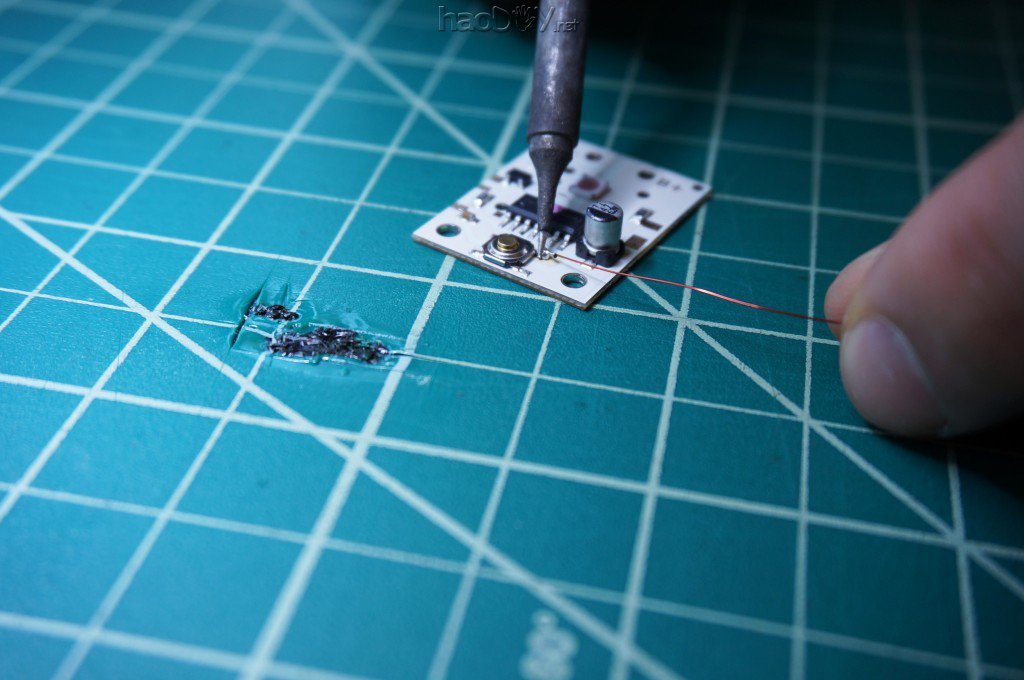

在黑板上,有一个按钮,把光。通过连接到数字销0 Bean并设置输出和低,我们可以模拟压下来。如果我们然后设置销0输入不仅“释放”,但允许物理按钮再次正常工作。 焊线在右上角的按钮。小心以致焊料不摸周围的金属底盘按钮。焊接到数字销0与1 k欧姆电阻。

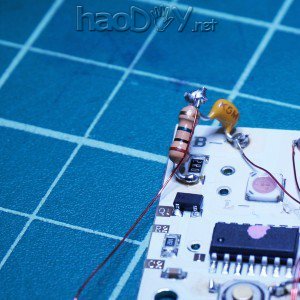

我们使用磁铁线在我们的尾灯但正常线也应该工作正常。 第五步:低通滤波器在代码中我们需要知道领导是开启或关闭。问题在于,尾灯有三种不同的模式:一个坚实的模式和两个眨眼频率也不相同。 通过阅读芯片的PWM信号发送的尾灯板我们可以看到模式。唯一的问题是,两种闪烁模式给不一致的数据。光滑的PWM信号我们使用电容器的低通滤波器将甚至山峰和下降更一致的信号。 1米欧姆电阻焊的底端电阻右上角的尾灯。焊料电容器的一端,另一只腿的负销连接。还焊线在同一个地方,然后焊销A0的Bean。

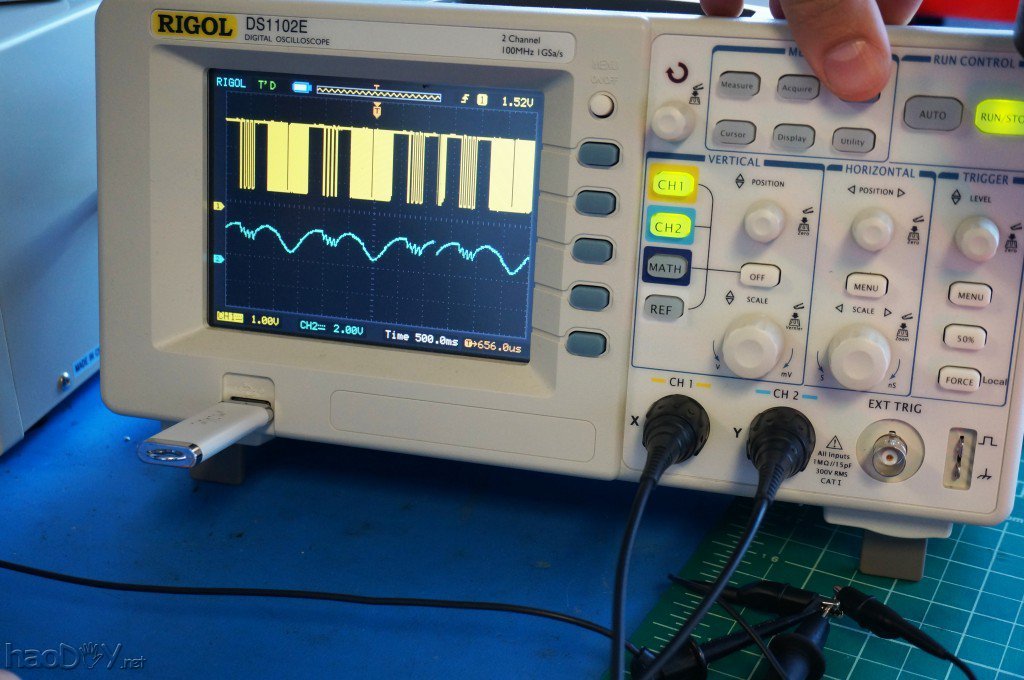

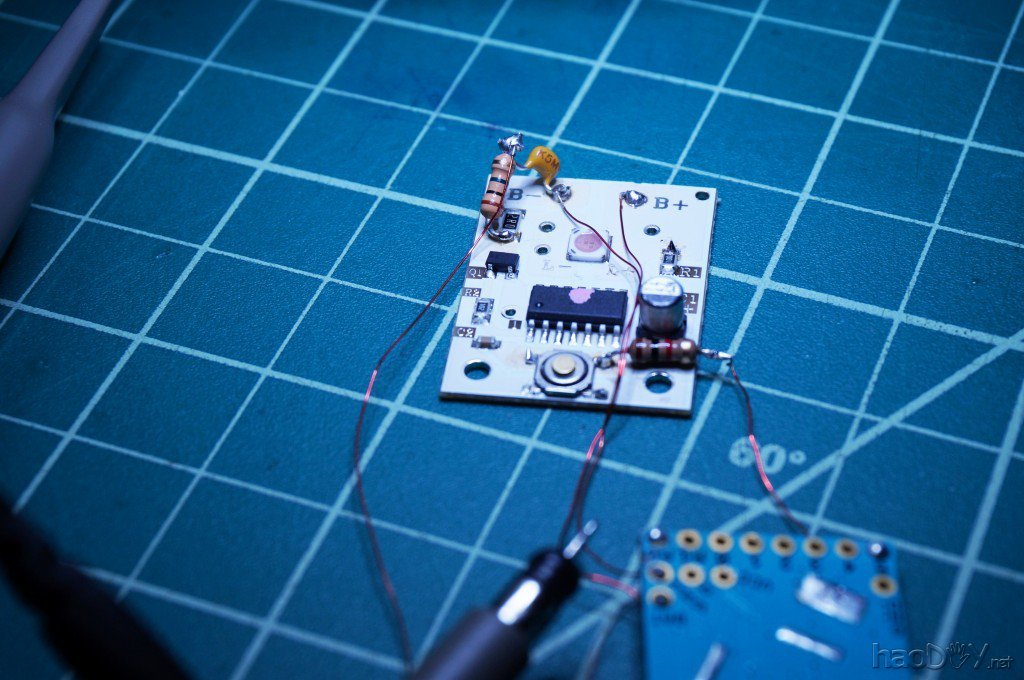

我们一个示波器连接到尾灯低通滤波器前后的差异。顶部曲线显示了过滤信号和底部一个通过低通滤波器后:
第六步:权力Bean焊接的线加销尾灯董事会蝙蝠的Bean和一个负销接地。Bean现在将从相同的电池供电的LED。

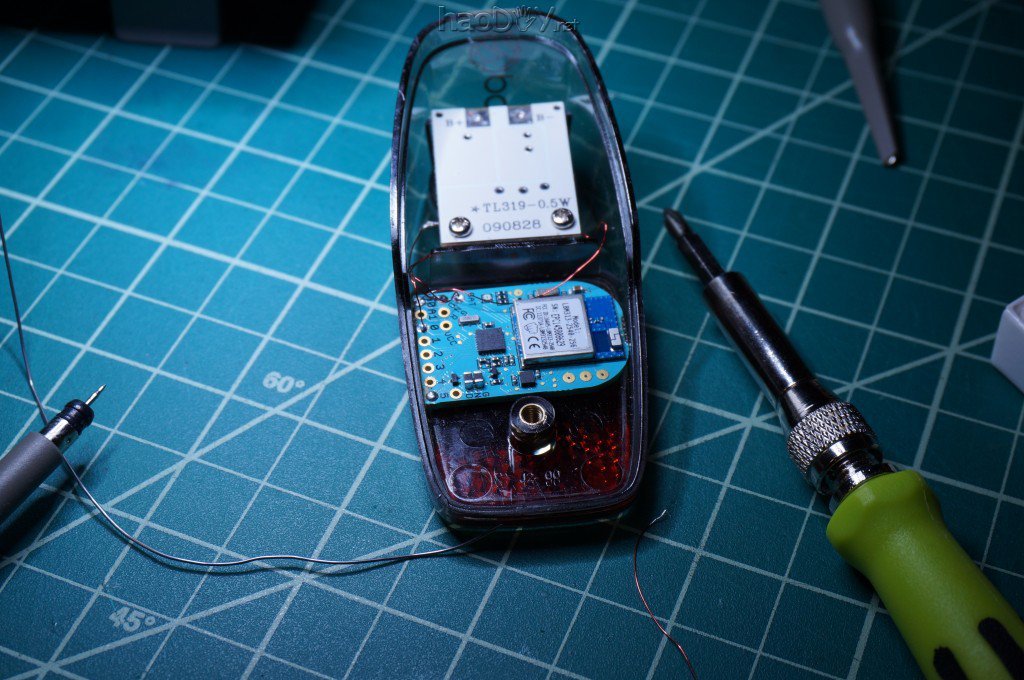

第七步:把它一起反射镜背后的Bean,像下图一样。Bean的方向非常重要,因为我们将监控尾灯在哪个方向,以防止它打开如果只是躺在你的书桌上。用砂纸来修剪Bean上一点如果它不合身。

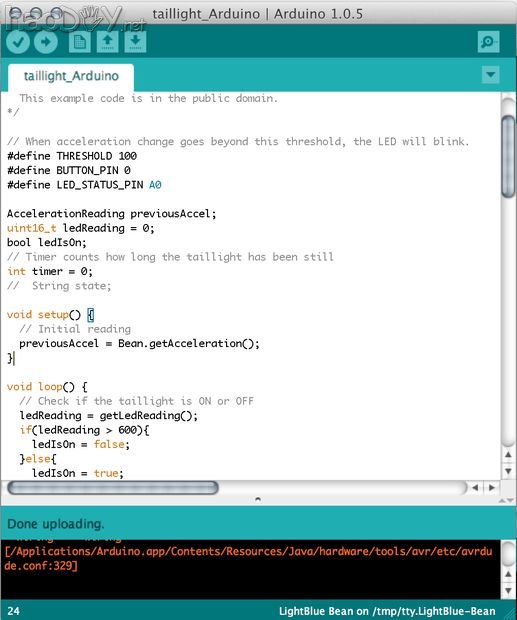

放在一些软泡沫塑料或类似确保Bean不混乱。 第八步:代码上传这段代码Bean。 如果一切顺利,你现在应该有一辆自行车,打开和关闭,当你移动它,它在竖直方向的。 这仅仅是一个原型但我用它在我的自行车上几天的工作很好!一个不错的功能添加将添加一个光传感器,这样它只在黑暗的时候。什么功能你想添加如果你使自己的尾灯吗? (责任编辑：admin) |
