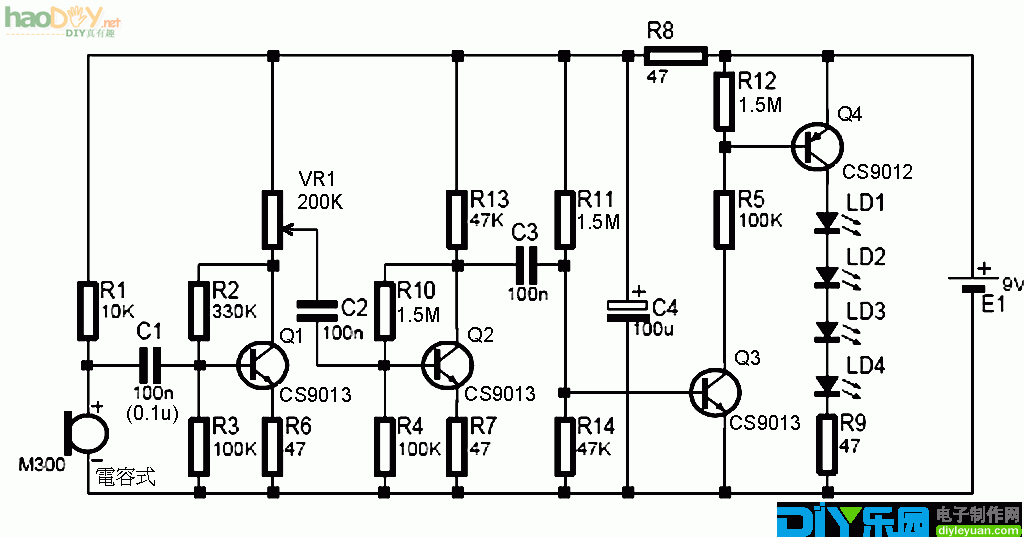

它是以声音来控制LED的明暗闪烁，当时我也用万用板做了一个，蛮有趣的，它的灵敏度很好，而且可以调整。电路有稍微修改，电路图如下：

　　上图所使用的LED是4颗红色的LED，可使用9V的电池供电，但也可使用12V电源供电但灵敏度会有变化，可调整VR1来修正。

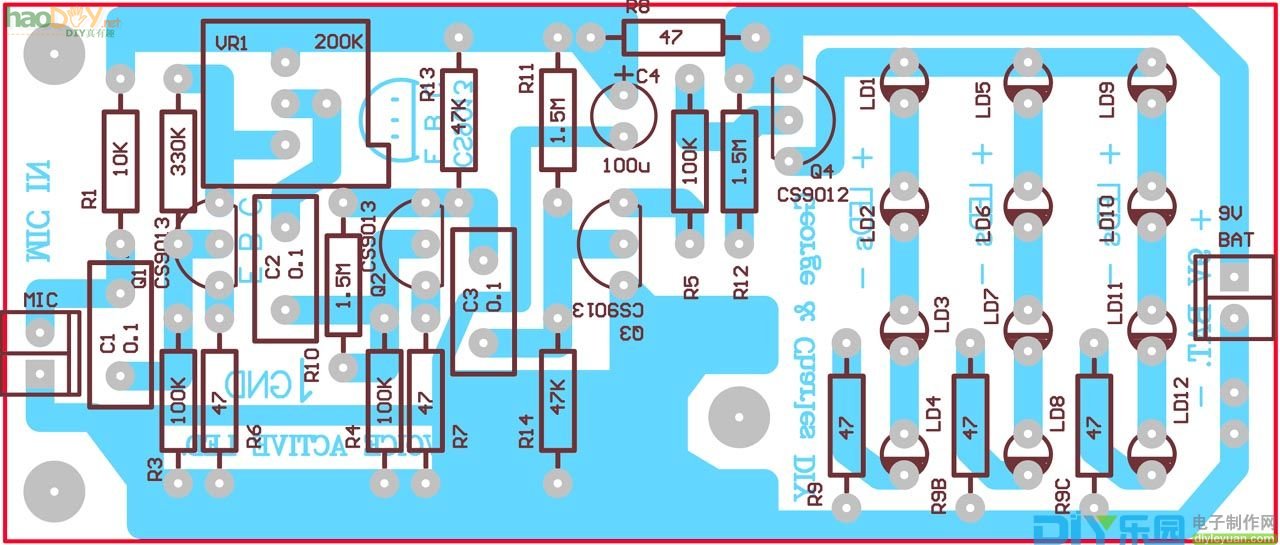

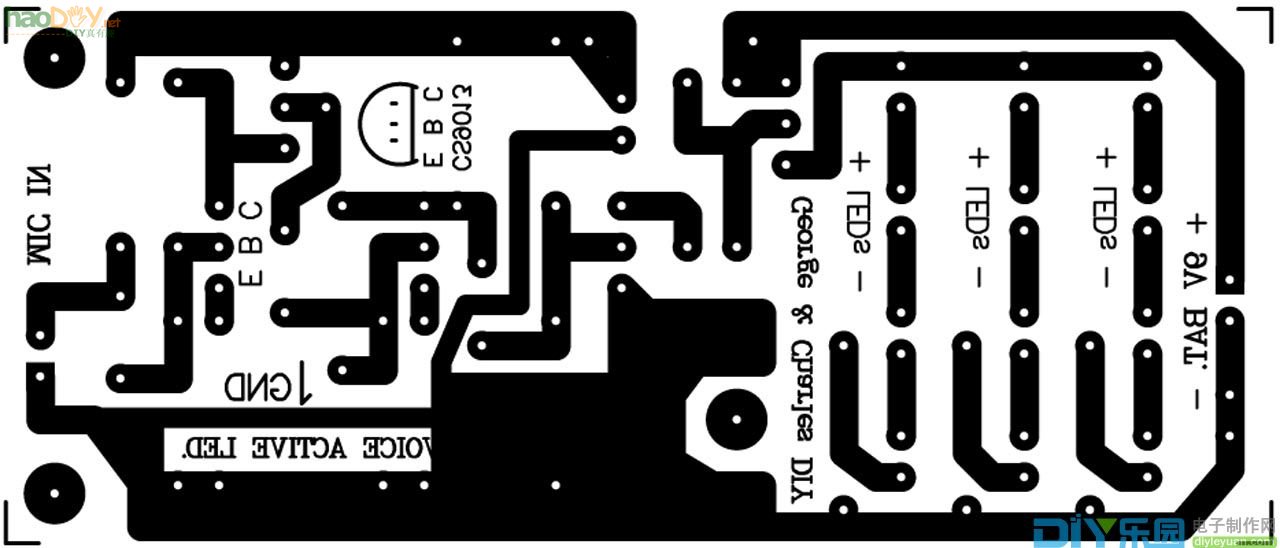

为了方便组装我利用时间设计了电路板，并预留了一些扩充LED颗数的空间。以下是零件配置图及电路板设计。

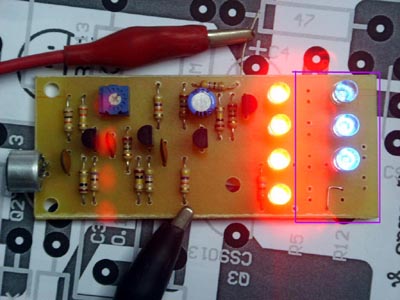

　　由图中可看到LED5以后的LED是预留的，你可使用其它色彩的LED来替代，一般绿色及黄色的LED应可直接替代或加装，但如果是白光或蓝光的LED由于它们需要的电压较高，我们以9V供电时无法推动4颗串联的LED，所以只能装3颗，且R9的值可能要降低或短路，例如我的成品图我使用了第一排的红色LED，另外我又在预留的位置装了3个蓝光LED，而串联在蓝光LED的电阻我把它用跳线替代了，可以看看下面这张照片。

　　但是如果你可以提高供电的电压为12V，那装4个蓝光或白光LED的话是没问题的，但这时并联于红光LED的电阻就要提高到82~100欧姆。

　　这个电路的成功率很高很适合电路中使用的电晶体为CS9013及CS9012，它的脚位如下可配合电路板直接安装。但如果你要使用日系的电晶体来代替如2SC945及2SA495那它们的脚位是不同的，使用时要小心。

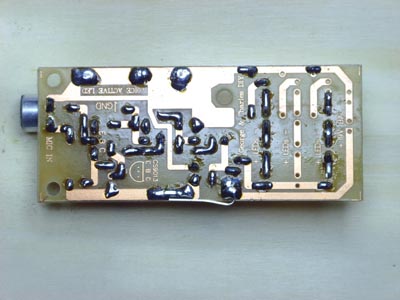

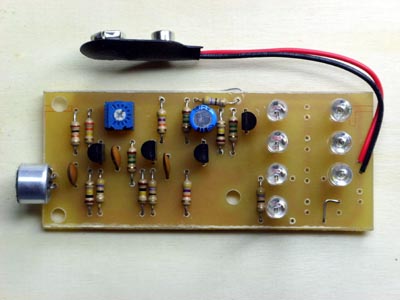

 　　以下是几张制作时拍的相片供大家参考：

　　你可以把电路放到一个盒子中，透过一片透明散光压克力板让光源散发，做成一个音乐动态灯箱，很有趣。DIY的制作除了成就感外，就是吸收累积经验，简单的电路有时也可启发灵感 (责任编辑：admin)
