一. 摇晃LED时钟电路整体方案
本建造是按照视觉暂留道理, 让一排8 只LED作来去行为, 在空中泛起八个字符的表现屏，可表现数字或英笔墨符。开机后先表现“Welcome!”接待字符(见图1), 再进入时钟表现状态。表现屏同时表现“时” 、“分” 、“秒”信息，用“：”脱离


(见图2)。

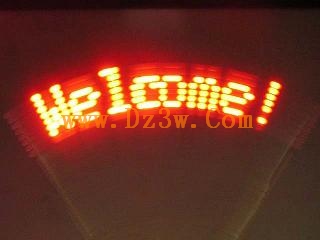

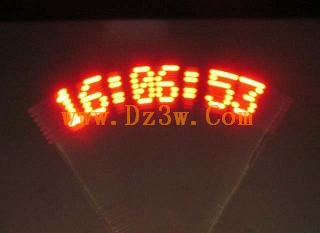

图1 开机画面 图2 运行状态
表现分“正常运行”、“调分”和“调时” 三种状态。当处于调解状态时，调解的项会闪现，以便辨认。为此，配置三个调解按键，一个为“状态键”，一个为“加法键”，一个为“减法键”。(见图3)

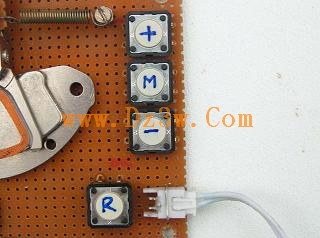

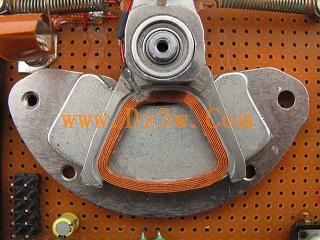

图3 按键的配置 图4 音圈电机组件
摇棒的动力部门回收从废旧硬盘拆下的音圈电机（见图4），驱动回收直流电机驱动方法。
布局方面，将音圈电机直接安装在万用板上，将万用板的附近用四根螺柱与一透明有机板团结成一体，组成支撑摇棒底座。（见图5, 图6）。

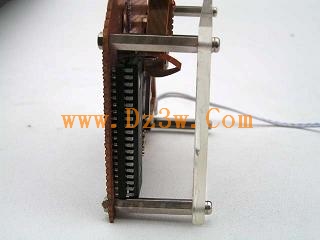

图5 万用板与有机板组成底座 图6 底座侧面

二. 建造作要点
1． 主板的布局机关见图7。

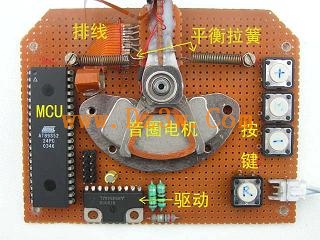

图7 主板机关

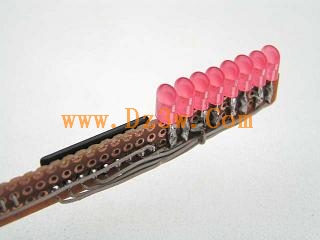

图8 摇棒上的LED
2．LED 的焊接，将LED 两脚跨接在电路板两头的方法举办焊接。使LED 细密分列在一路。
3．摇棒上的LED 与主板上的信号用柔性排线毗连，音圈电机供电占2 位，LED 信号传输占9 位，以是至少要11 位的排线。（见图9）

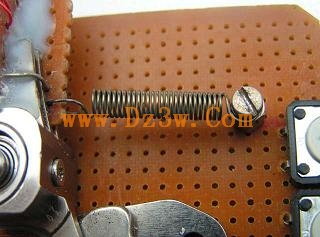

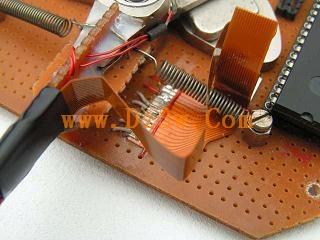

图9 排线与拉簧 图10 拉簧
4．为保持摇棒的均衡, 在摇棒靠近旋转轴的两头加装两只拉簧，这两只拉簧的规格只管保持同等，弹性强弱要适中，最好可多找几种规格的试试。（图9，图10）
5．回收驱动直流电机正反转的方法，驱动音圈电机往返摆动。让电机正、反转的要领许多，最典范的是H 桥电路驱动，H 桥电路道理见图11，常见的是用三级管取代图中的开关。

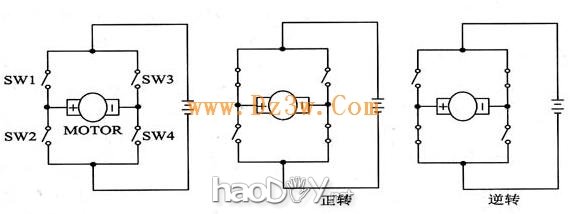

图11 H 桥驱动道理
为了简化电路，最好回收H 桥成果的集成电路。这种IC 许多，好比象TA7257，TA8429H，L6203 等，这里用的是三菱公司的M54544AL(见图12)。IC 各脚界说见图13。

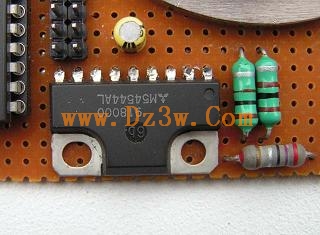

图12 电机驱动IC

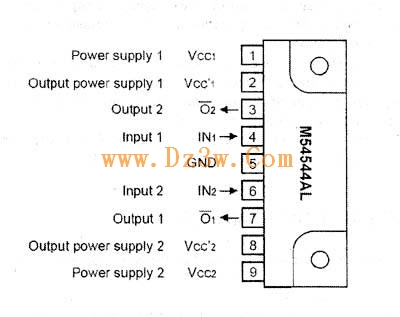

图13 M56544AL 各脚界说
6．电道理图见图14。

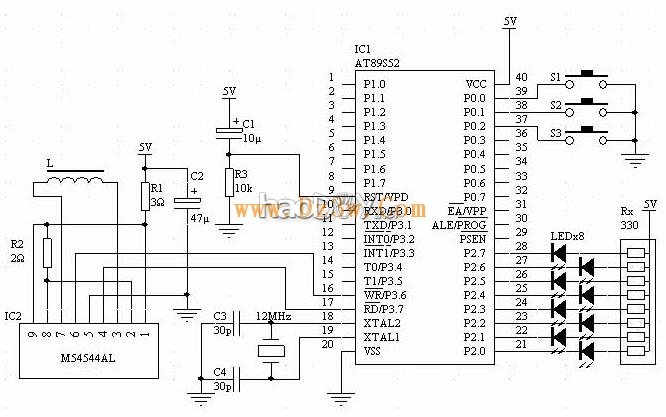

图14 电道理图
7．完成图见图15。

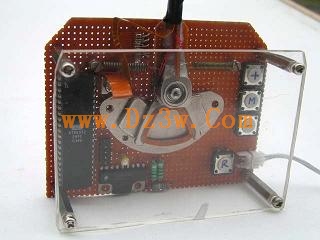

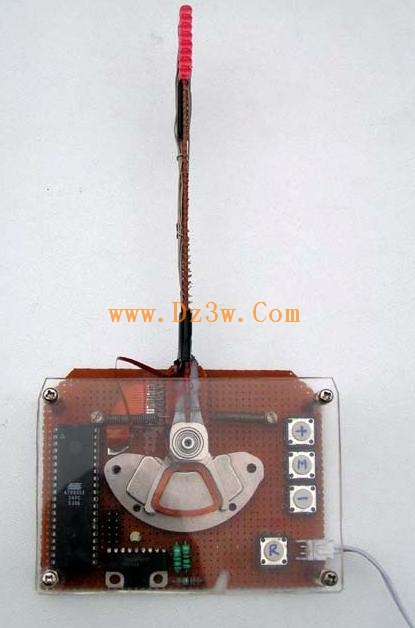

图15 完成图
