diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

时间:2012-12-29 17:49来源:未知 作者:admin 点击:
因特殊需要制作了32只LED的摇摇棒,现公开资料。由于之前有过关于LED摇摇棒的详细介绍(见 LED摇摇棒的详细制作资料【图】 、 自制LED摇摇棒展示【图】 等),所以在本文中一些细节就不再提及,有疑问请参考前文或留言。 软件方面,因本作品已用作它用,硬件
 因特殊需要制作了32只LED的摇摇棒,现公开资料。由于之前有过关于LED摇摇棒的详细介绍(见LED摇摇棒的详细制作资料【图】自制LED摇摇棒展示【图】等),所以在本文中一些细节就不再提及,有疑问请参考前文或留言。软件方面,因本作品已用作它用,硬件不在我手上,也没有我写程序的机会,所以仅能提供这些资料和实物图片。目前我只有一套硬件测试程序。

        相比之前介绍的LED摇摇棒,本文中的作品具有如下改进和优势:

1,32只LED组成的列可显示更大的画面、单幅画面显示更多信息;

2,改用直径3mm的LED(之前用的5mm的),显示时看起来更连贯,近处看也比较清晰;

3,增加驱动芯片驱动高亮LED,一来LED亮度更高,二是保证单片机I/O口的灌电流在规定范围内,单片机工作更加稳定;

4、32只LED只占用一组I/O口,通过4只三极管实现分时选通;

5、制作工艺上沿用了LED3216点阵屏中的漆包线焊接方法,简洁、美观。

        与之前的LED摇摇棒相比,程序控制方面不同的是字形取模代码数量增加以及使用一组I/O口分时选通点亮LED,大家在写程序的时候参考之前的摇摇棒程序和数码管的动态扫描原理就没问题了。

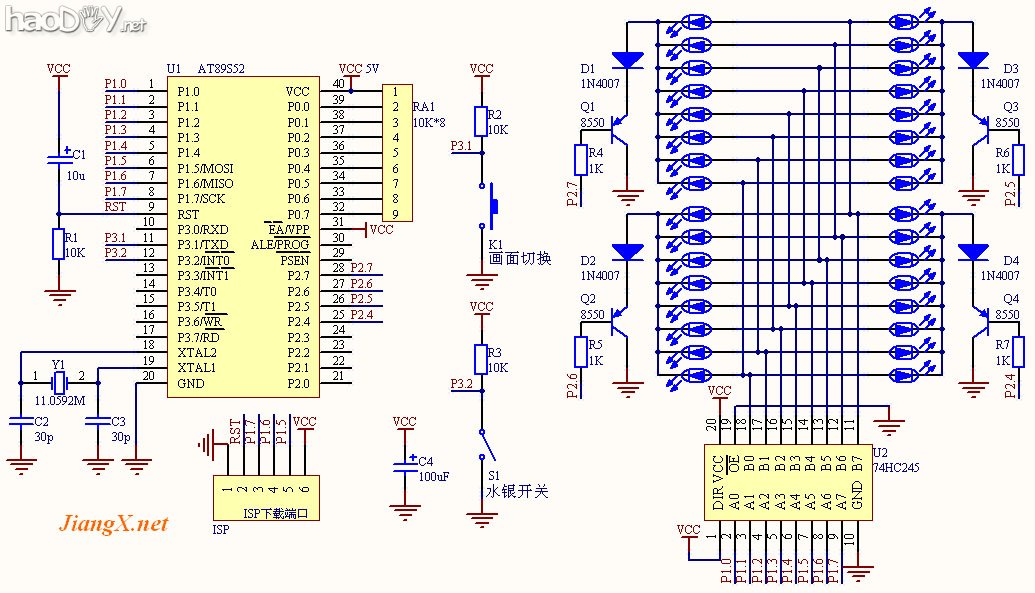

硬件电路原理图如下(点击放大):

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

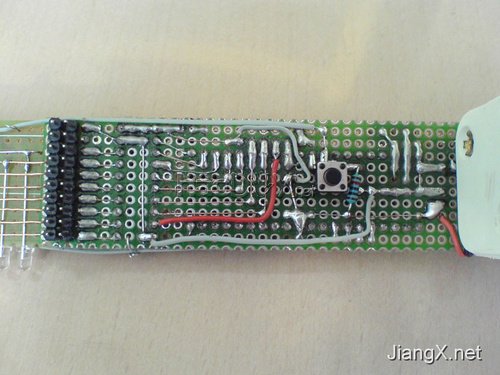

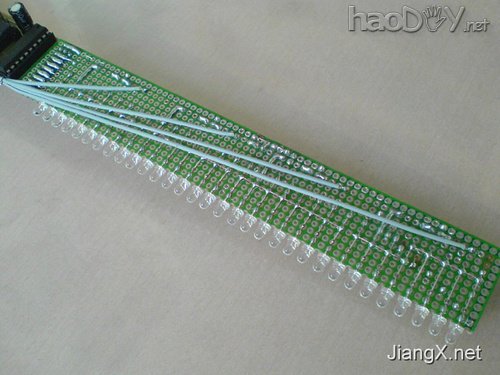

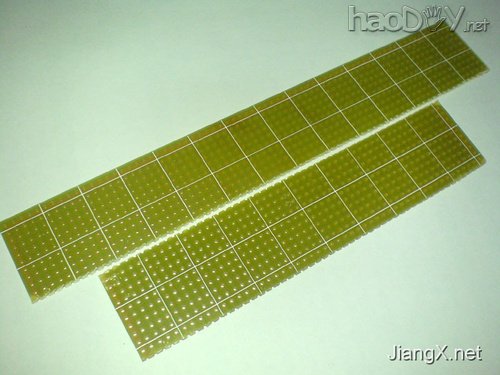

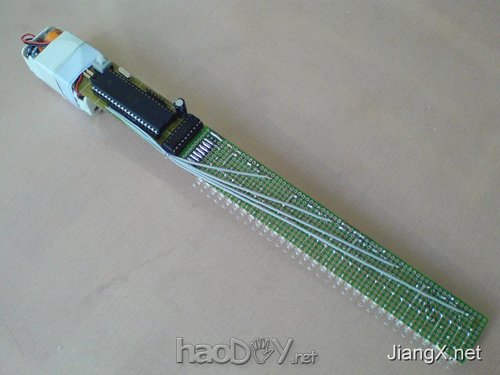

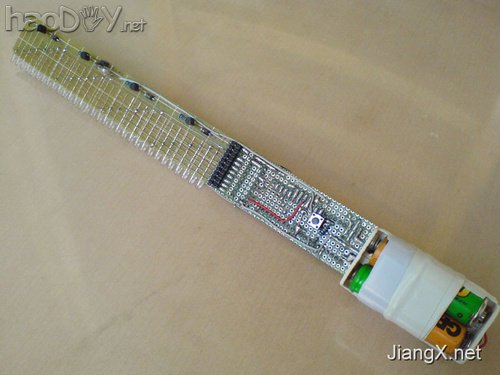

硬件图片:

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

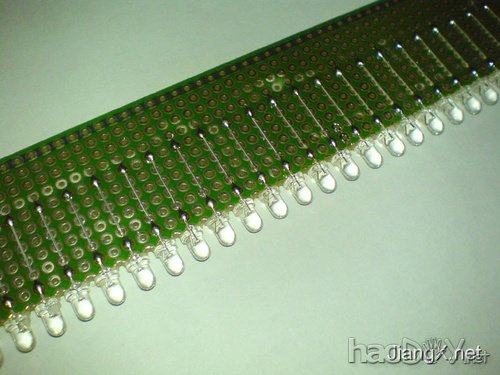

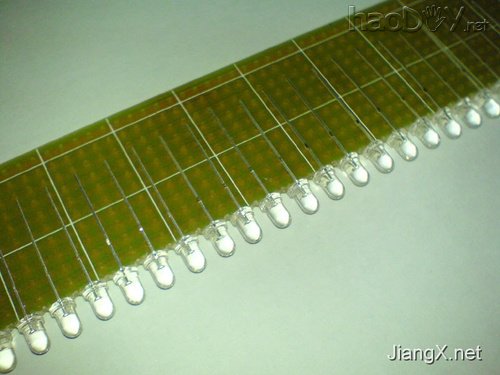

LED的焊接方式,方便后面的矩阵式连线,也为LED的回收再利用提供了可能diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

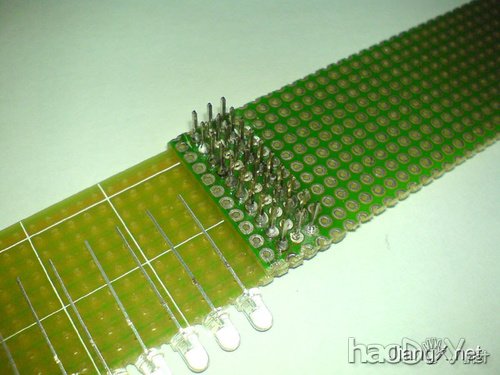

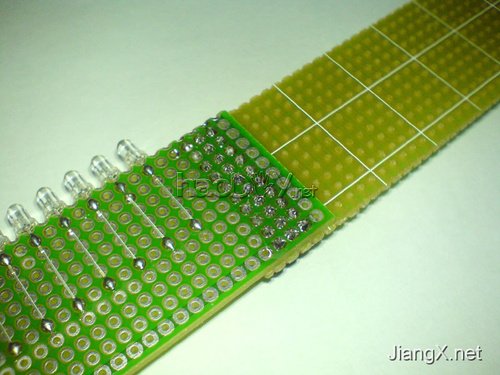

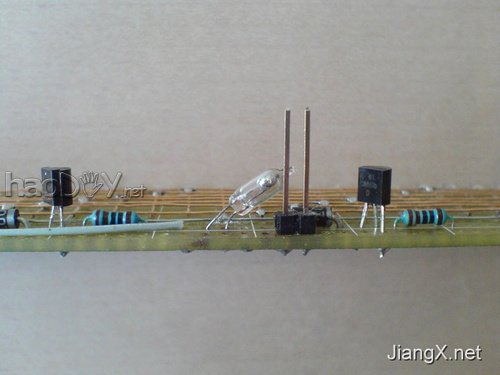

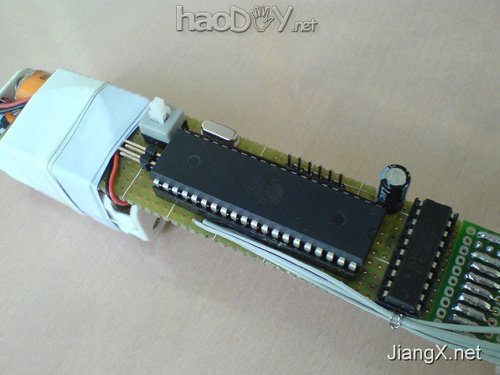

特别要提到的,两块电路板的连接方法:先在一块板上焊上排针,然后把排针上的塑料撬掉,最后将另一块板对着排针扣上,再焊接。这样连接的两块板正反面颠倒,不过可以直接利用排针实现两板间的电气连接:

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

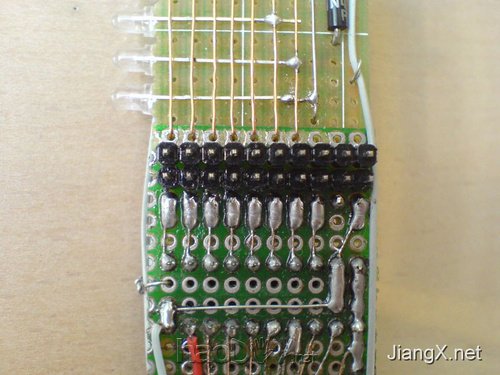

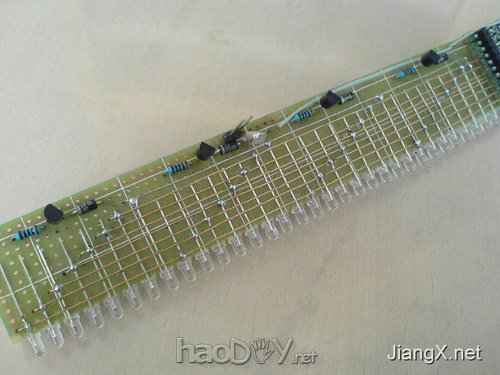

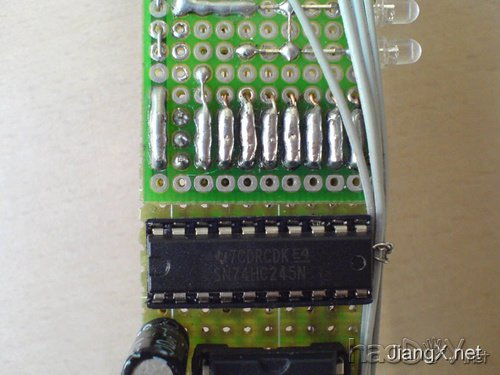

沿用了LED3216点阵屏的漆包线焊接法:

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

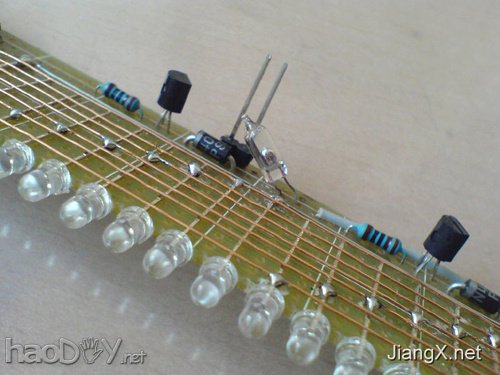

水银开关,想想为什么要斜着装?

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸

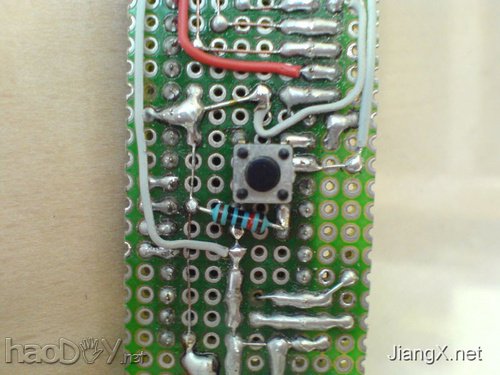

画面切换按钮:

diy制作 LED摇摇棒的升级版本-32只LED摇摇棒 附图纸
