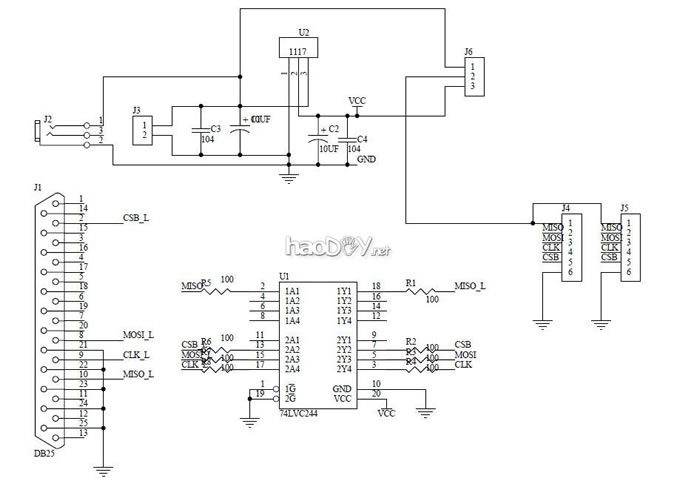

一向做蓝牙相干开拓的伴侣，编程器烧写措施、变动参数是必须的器材之一，我博客上全部的蓝牙相干的根基都是CSR的产物，不外市面近80％的份额也根基是CSR的。2年前我开始玩这个东东时，也是处处找这个资料，可蓝牙方面的东东在网上免费的有代价的太少，由于他的开拓情形不是免费的。其后在CSR一篇文档里看到有这个先容的资料，本身实行行使74LVC541芯片，可以正常行使，由于一向认为这个电路简朴，完全都可以本身DIY，以是一向没专门做PCB，可咨询、必要的伴侣太多，于是前些天做PCB时趁便做了几十片，但愿可懒得本身下手的伴侣提供利便。 1、电路图 这次我行使的是74LVC244低压芯片（3。3V），较量小的一种封装，或许是SSOP20吧。行使3。3V的芯片担保最好的电平匹配、兼容性。电源行使5V输入颠末一个LM1117-3.3芯片给74LVC244供电，同时板上有个跳线焊接端，能对方针板提供5V（我的谁人方针板就是5V供电的）或3.3V供电

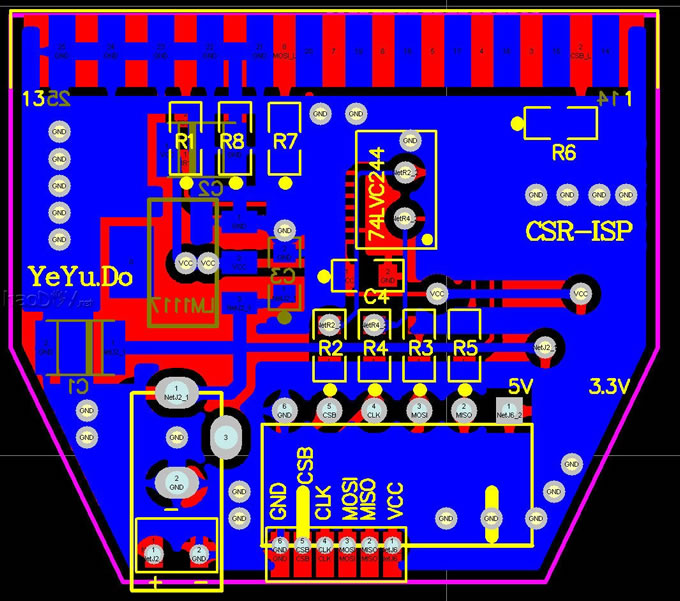

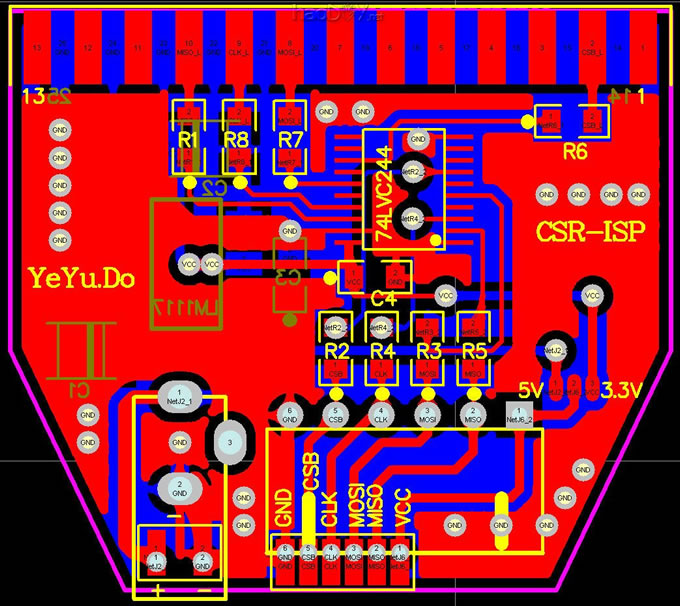

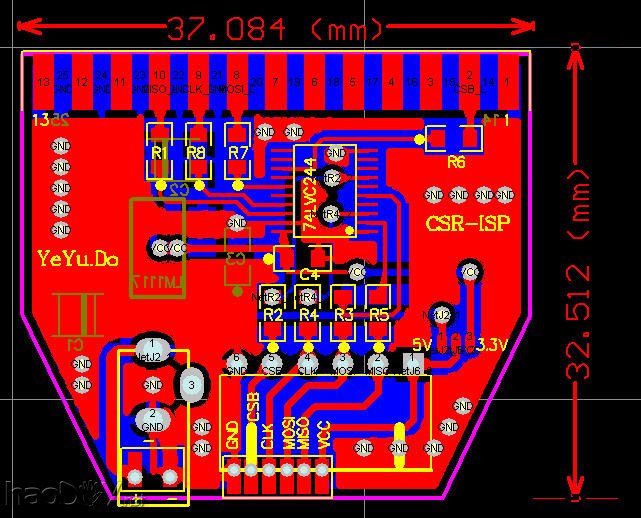

2、PCB图和尺寸 可以恰恰装入那种卡接式的DB25插头盒中

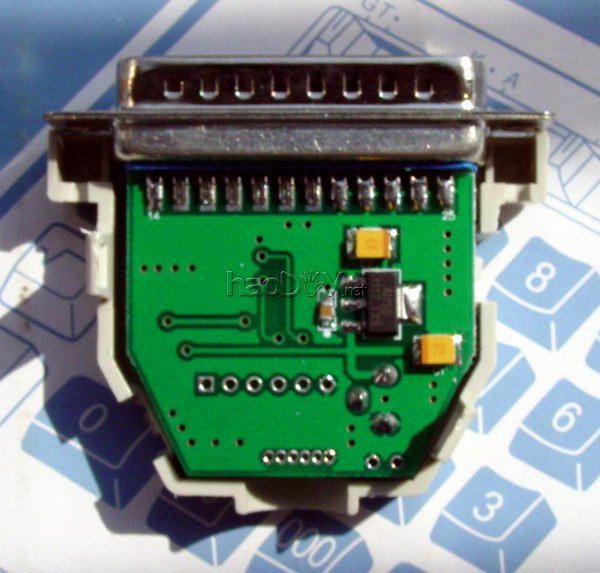

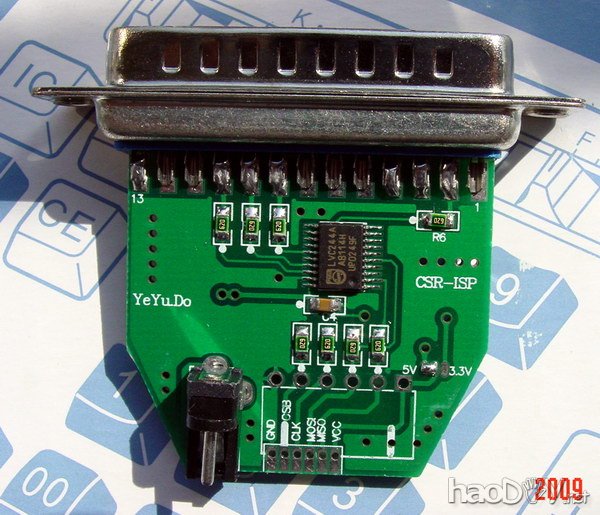

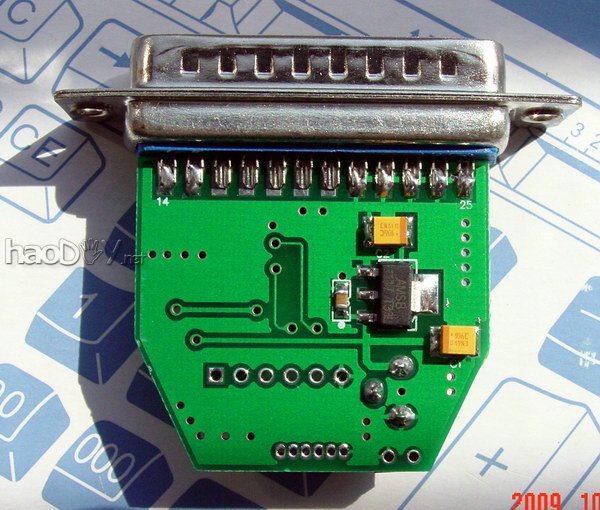

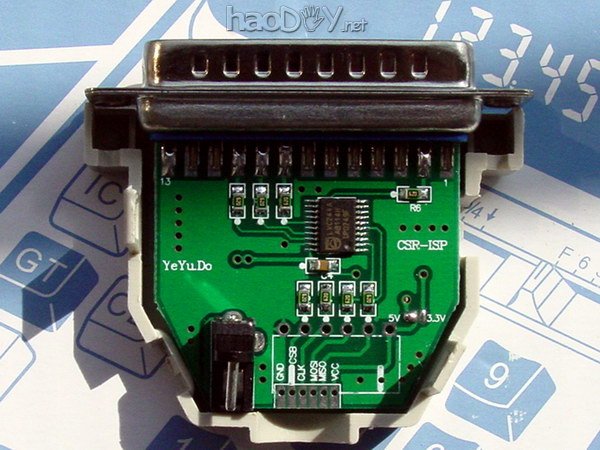

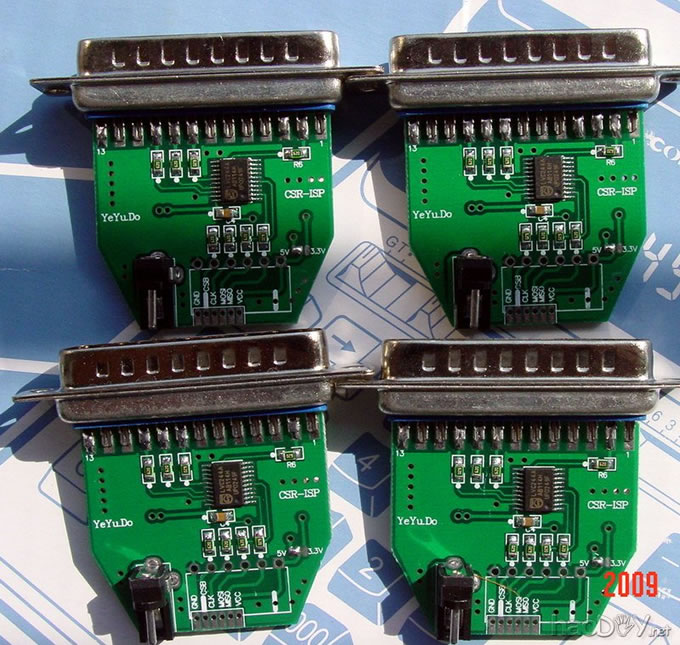

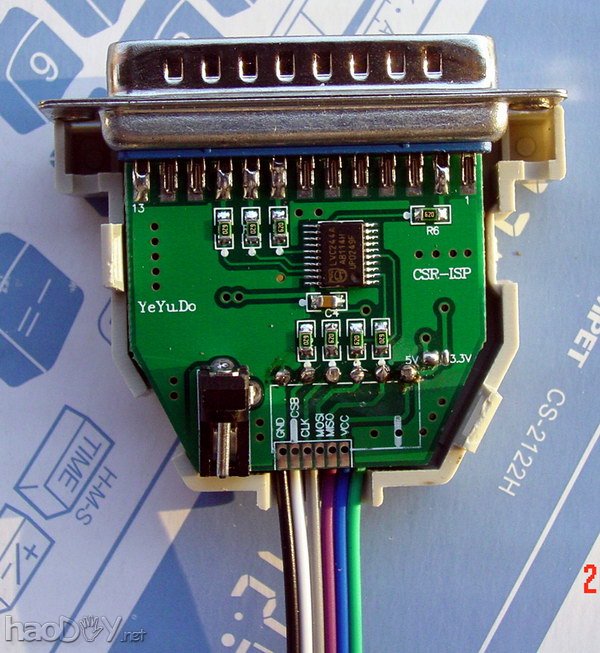

3、实物图
4、现实的连线

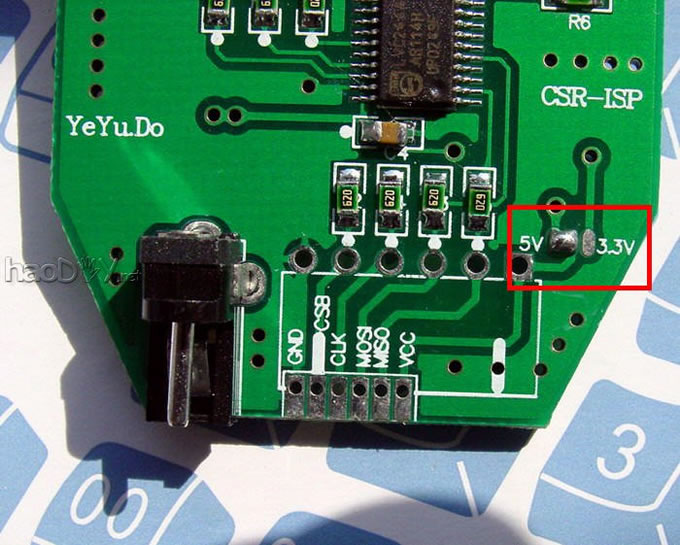

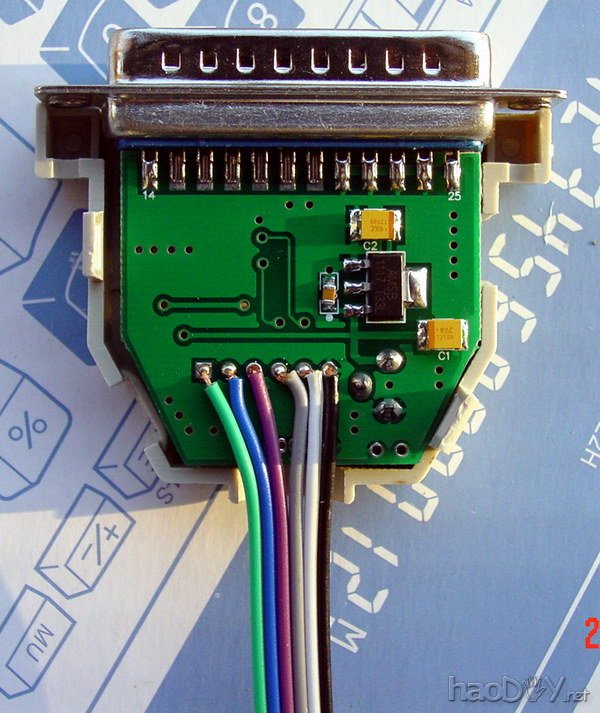

红框内是对方针板供电电压，由于我谁人模块是5V供电，以是这里跳线我配置为5V

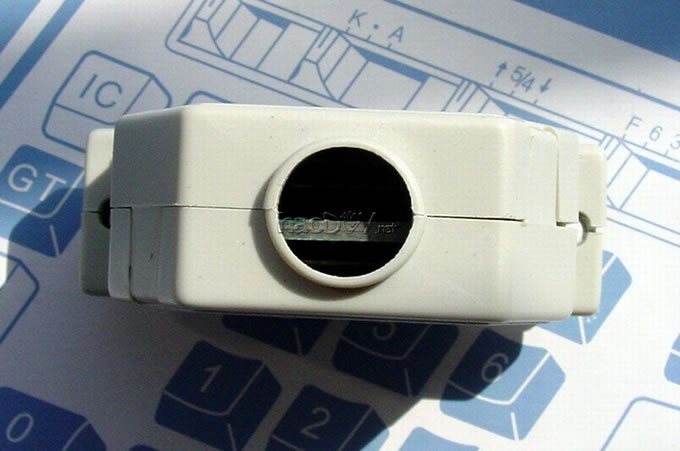

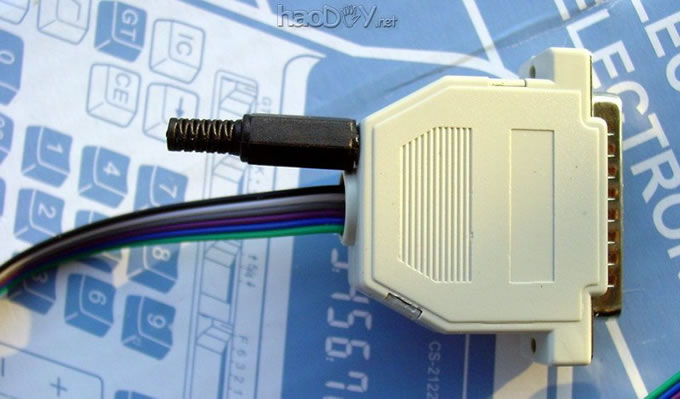

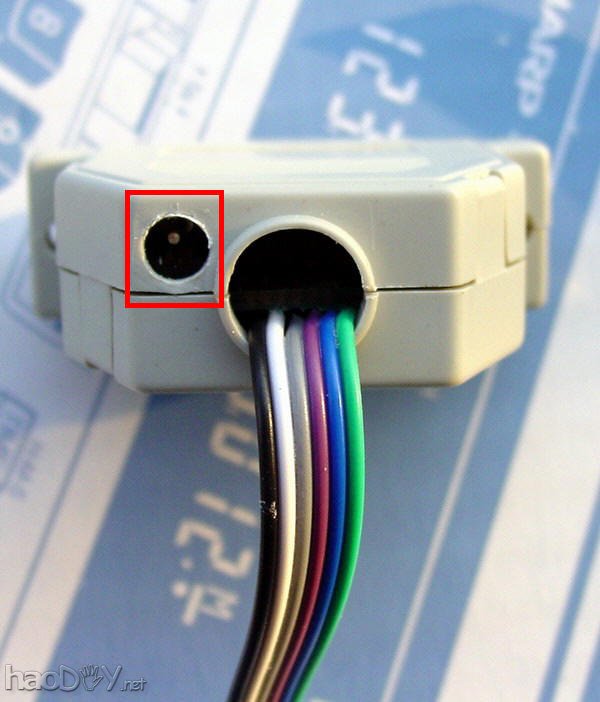

在这里钻个洞，5V电源通过这里进去，也可以不插这个电源，通过方针板反向供电

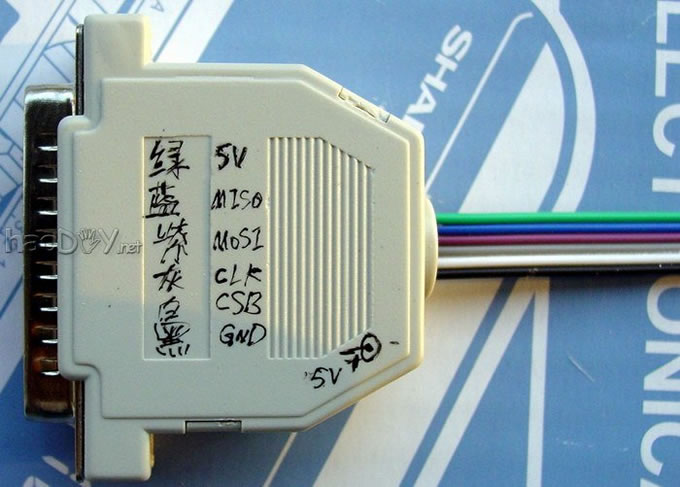

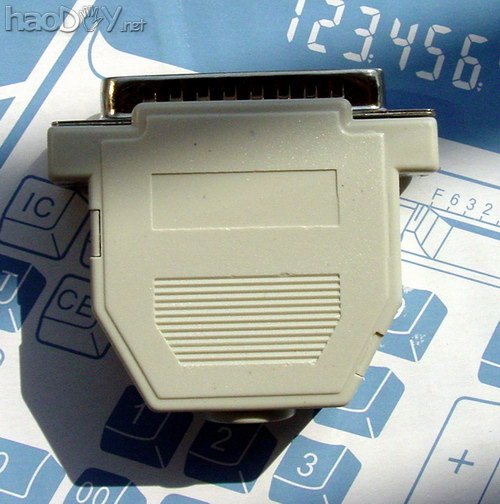

这是我任意用油性笔做的标志，我图简朴，最好用打印机打印在不干胶纸上后裁剪吻合贴上去 5、烧写软件下载（解压暗码接洽我） 有必要的伴侣可到我淘宝看看，早年买过我蓝牙的本钱价提供 (责任编辑：admin) |
