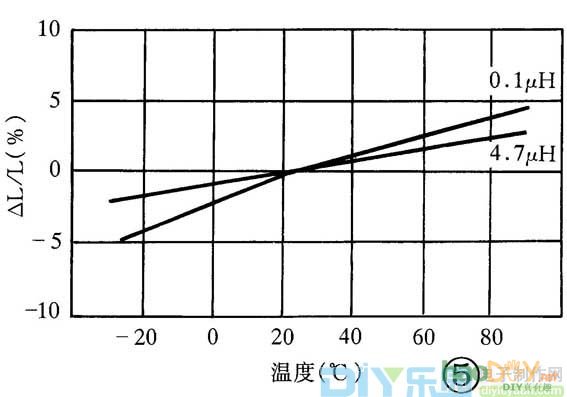

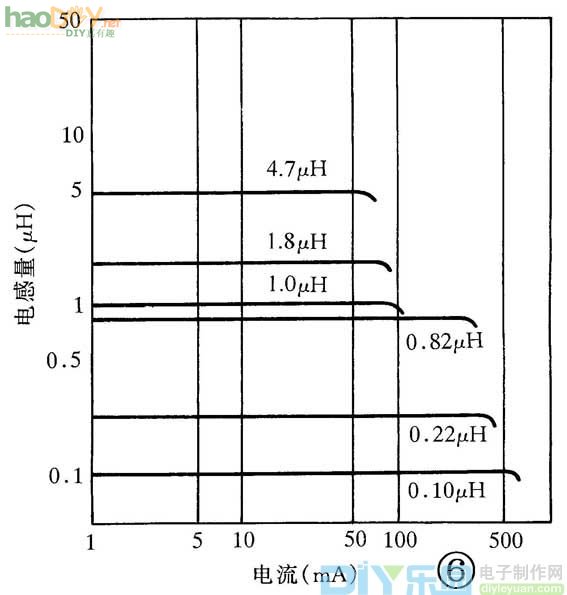

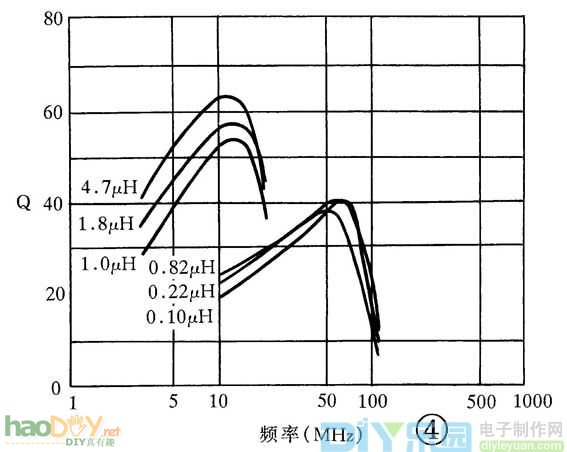

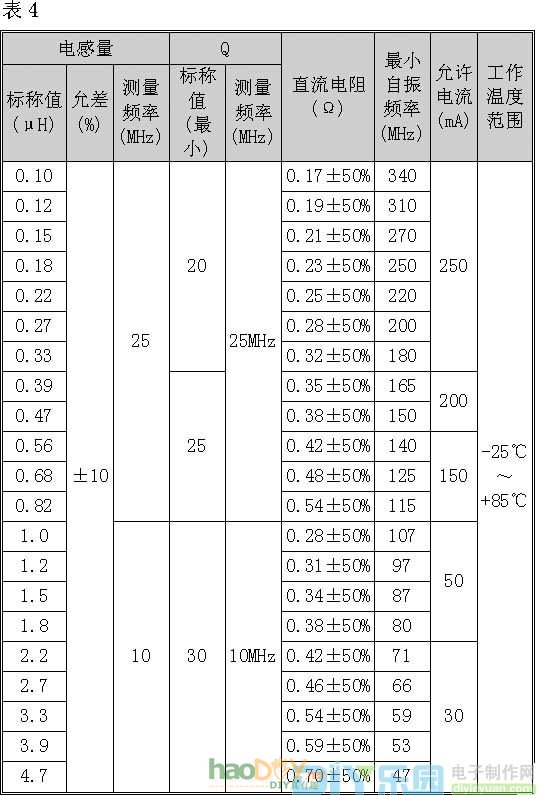

3.高频（微波）片状电感器

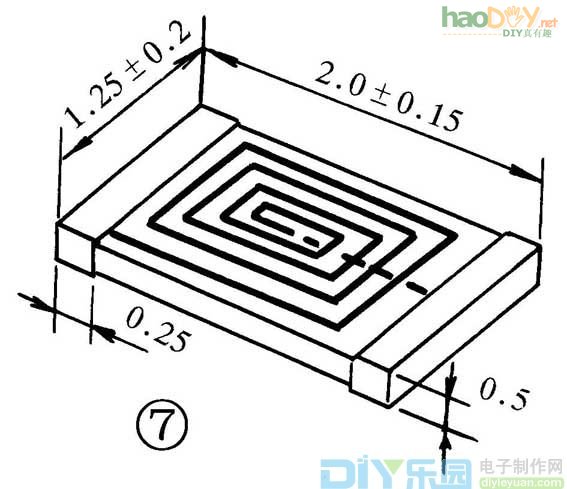

高频（微波）片状电感器是在陶瓷基片上采用精密薄膜多层工艺技术制成，具有高的电感精度（±2%及±5%），可应用于无线通信设备中。该电感器主要特点是寄生电容小，自振频率高（例如，8.2nH的电感器，其自振频率大于2GHz）；标准尺寸有0603、0805及1206等3种适合SMT设备自动贴装；厚度尺寸小，前两种尺寸的电感器其厚度都是0.5mm，端头尺寸都是0.25（mm）。0805代码的结构及尺寸如图7所示。由图可以看出由薄膜工艺形成电感的图形。

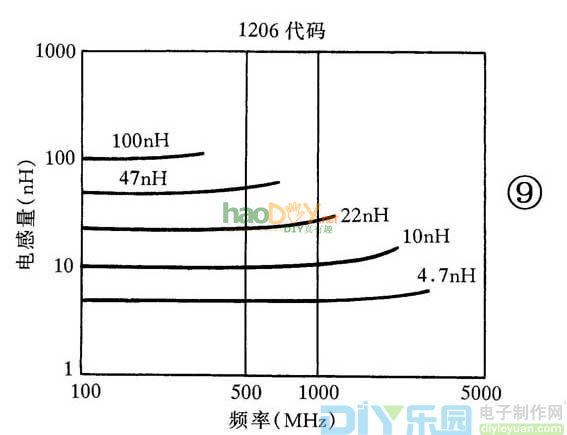

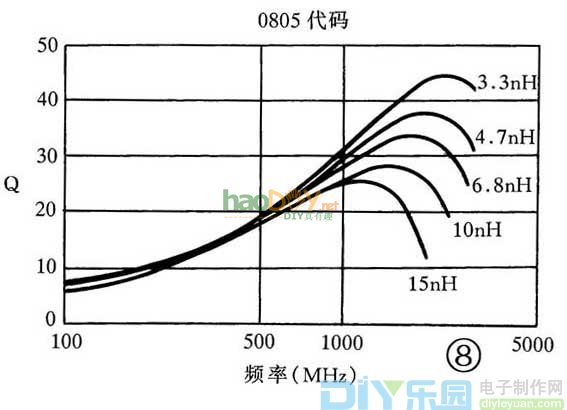

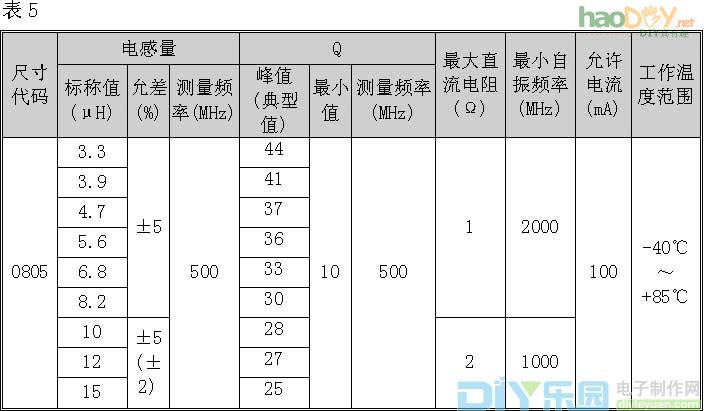

该类电感器的特性如表5所示，其频率与Q值的特性如图8所示，频率与电感量的特性如图9所示。
4.电感量代码
小功率电感量的代码有nH及μH两种单位。用nH作单位时，用N代替R表示小数点。例如，4N7表示4.7nH，4R7则表示4.7μH；10N表示10nH，而10μH则用100来表示。
大功率电感上有时印上680K，220K字样，分别表示68μH及22μH。
5.大功率片状绕线型电感器

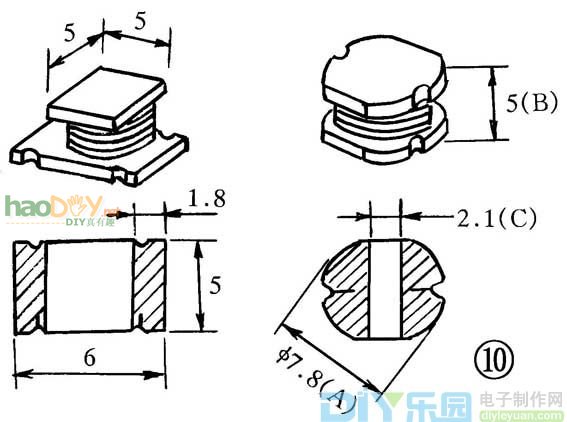

大功率片状绕线型电感器主要用于DC/DC变换器中，用作储能元件或大电流LC滤波元件（降低噪声电压输出）。它由方形或圆形工字型铁氧体为骨架，采用不同直径的漆包线绕制而成，如图10所示。老式DC/DC变换器的工作频率仅几十kHz（如30～50kHz），如今新型DC/DC变换器的频率高于200kHz，老式低频电感不适用了。在铁氧体底部沉积导电材料，经烧结后形成焊接的电极。

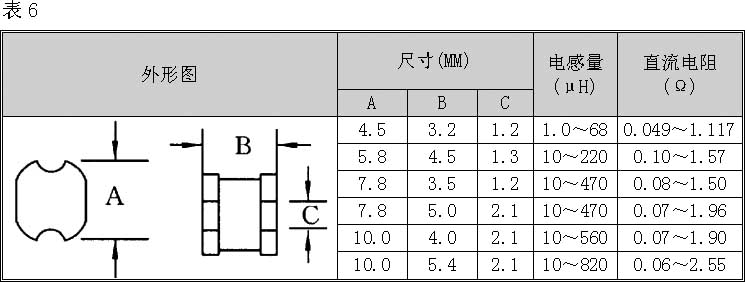

大功率片状绕线型电感器型号不统一，尺寸也不相同，这里仅介绍一种圆形工字形铁氧体骨架构成的电感器，其尺寸、电感量范围及直流电阻范围如表6所示。由表6中可以看出，同一尺寸的骨架可以采用不同直径漆包线来绕制、绕的匝数不同，故其电感量及直流电阻值是一个范围。电阻越小，线径越大尺寸也越大。这是个矛盾。
标准的大功率电感量基数为1、2.2、3.3、4.7、5.6、6.8、8.2。常用的电感量范围为1～330μH。有时需要在试验中调整电感量，以获得最佳数值。
作为大功率片状电感器还有下列两个主要参数：最大电流及工作频率。
