1色环：黄 = 4
2色环：紫= 7
3色环：橙= 1000倍
结果：= 47,000Ω= 47kΩ
第四色环表示误差。在我们的例子中，第四色环是黄金，因此，容差为5％ 。因此，该电阻可之间的任何值44,650Ω，49,350Ω。

实验1

电子电路中经常遇到的电流过大的问题。因此你可以通过电阻器调节电流。

下图中。当你按下按钮开关，LED灯亮度正常。

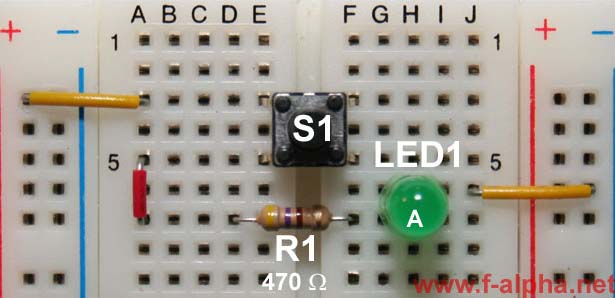

用电阻给LED限流 切勿将LED直接直接在电池上。如果没有电阻限制LED的电流将会损坏LED的。 该电阻器通常被称为 保护电阻。

用电阻给LED限流 所示的电路中，你的电阻不能小于470Ω。

实验2

对于固定的电压，电阻阻值越大，流过的电流就越小。通过下面的实验我们可以知道结果。

将R1的电阻使用4.7kΩ。按下按钮开关，LED灯较亮。 重复实验 将R1的电阻改用47kΩ。按下按钮开关，LED灯变暗。 通过一个电阻器中流过的电流会发生什么情况？你好好看看它在接下来的实验中。

改变电阻阻值，LED的亮度变化

实验3 - 在电阻产生的热量

你熟悉你的烤面包机，电烤箱和吹塑机的加热元件。他们基本上都是电阻和转换电能转化为热能。

没错，这就是电阻在实验中做的一样好。对于这个建立所示的电路。

电路与电阻。

实验设置

握住你的手指之间的电阻松散，并按下按钮开关。几秒钟后，你发现加热的电阻。 重复实验，一个电阻为 4.7kΩ。该电阻几乎不加热。

在一个电阻器产生的热量的电路示意图。

因此，电阻低于330Ω的电阻 会发热吗？你仔细看看在接下来的实验中...


实验4 - 白炽灯泡

到一个电阻与一个更小的阻力会发生什么？只是能有多大的电阻热了？白炽灯灯泡会告诉你。

在白炽灯的灯泡中，找到一个细金属丝 具有只有几欧姆的电阻。在电路中，导线加热，所以由流过的电流通过它开始发光。

电路与光灯泡。

灯泡的电路的电路图。
