七段数码管引脚图(2)

时间:2012-09-03 12:53来源:未知 作者:admin 点击: 次

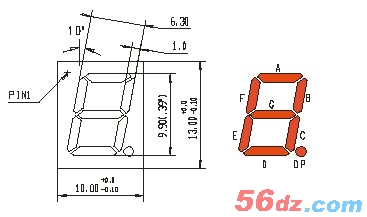

下图是七段数码管引脚图，请大家记好引脚的顺序，以备正确使用。 《七段数码管引脚图》 数码管使用条件： a、段及小数点上加限流电阻； b、使用电压：段：根据发光颜色决定； 小数点：根据发光颜色决定 c、使用电流


下图是七段数码管引脚图，请大家记好引脚的顺序，以备正确使用。

七段数码管引脚图七段数码管引脚图
《七段数码管引脚图》

    数码管使用条件：

    a、段及小数点上加限流电阻；

    b、使用电压：段：根据发光颜色决定； 小数点：根据发光颜色决定

    c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA

    上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的。

    数码管使用注意事项说明：

    （１）数码管表面不要用手触摸，不要用手去弄引角；

    （２）焊接温度：２６０度；焊接时间：５Ｓ

    （３）表面有保护膜的产品,可以在使用前撕下来。
