这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。这个小装置很得当下手廉价。

一、元器件的筹备

电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以进步电路的迅速度。VD1-VD2为1N4148。电阻均为1/8W。

金属探测器的探头是一个要害元件，它是一个带磁心的电感线圈。磁心可选Φ10的收音机天线磁棒，截取15mm，再用绝缘板或厚纸板做两个直径为20mm的挡板，中间各挖一个Φ10mm的孔，然后套在磁心两头，如图1所示。最后Φ0.31的漆包线在磁心上绕300匝。这样做的探头结果最好。假如不能廉价，也可以买一只6.8mH的制品电感器，但必需是那种绕在“工”字形磁心上的立式电感器，并且电感器的电阻值越小越好。

二、电路的制作与调试

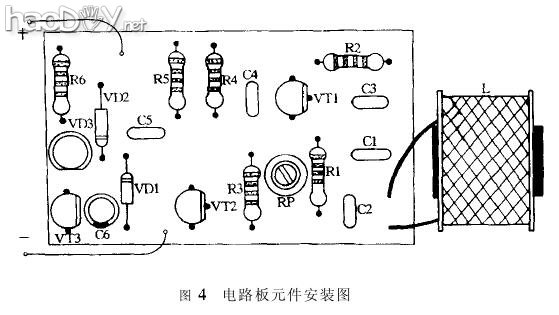

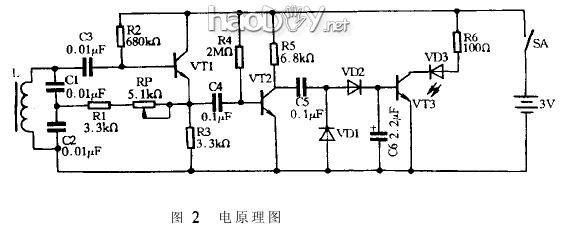

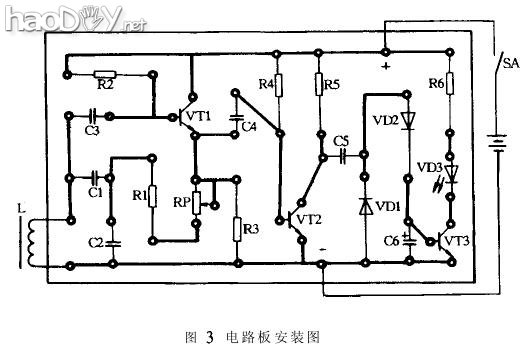

图2是金属探测器电道理图，图3是它的电路板安装图，图4是它的电路板元件安装图。组装前将所用元器件的管脚引线处理赏罚干净并镀上锡。比较三个图，依次将电阻器、二极管、电容器、三极管、发光二极管、微调电阻器焊到电路板上，再将电感探头、开关、电池夹毗连到电路板上。电路装好，搜查无误就可以通电调试。接通电源，将微调电阻器RP的阻值由大到小逐步调解，直到发光二极管亮为止。然后用一金属物体靠近电感探头的磁心端面，这时发光二极管会熄灭。调解微调电阻器RP可以改变金属探测器的迅速度，微调电阻器RP的阻值过大或过小电路均不能事变。假如调解得好，电路的探测间隔可达20mm。但要留意金属探测器的电感探头不要离元器件太近，在装盒时不要行使金属外壳。须要时也可以将金属探测器的电感探头引出，用非金属原料牢靠它。

三、电路事变道理

金属探测器电路中的首要部门是一个处于临界状态的振荡器，当有金属物品靠近电感L（即探测器的探头）时，线圈中发生的电磁场将在金属物品中感到出涡流，这个能量丧失来历于振荡电路自己，相等于电路中增进了消费电阻。假如金属物品与线圈L较近，电路中的消费加大，线圈值低落，使原来就处于振荡临界状态的振荡器遏制事变。从而节制后边发光二极管的亮灭。

在这个电路中三极管VT1与外围的电感器和电容器组成了一个电容三点式振荡器。它的交换等效电路（不思量RP和R2的浸染如图5所示，当图5中三极管基极有一正信号时，因为三极管的反向浸染使它的集电极信号为负。两个电容器两头的信号极性如图5所示，通过电容器的反馈，三极管基极上的信号与原本同相，因为这是正反馈，以是电路可以发生振荡，RP和R1的存在，消弱了电路中的正反馈信号，使电路处于方才起振的状态下。

金属探测器的振荡频率约为40KHz，首要由电感L、电容器C1、C2抉择。调理电位器RP减小反馈信号，使电路处在方才起振的状态。电阻器R2是三极管VT1的基极偏置电阻。薄弱的振荡信号通过电容器C4、电阻器送到由三极管VT2、电阻器R4、R5及电容器C5等构成的电压放大器举办放大。然后由二极管VD1和VD2举办整流，电容器C6举办滤波。整流滤波后的直流电压使三极管VT3导通，它的集电极为低电平，发光二极管VD3亮。

在金属探测器的电感探头L靠近金属物体时，振荡电路停振，没有信号通过电容器C4，三极管VT3的基极得不到正电压，以是三极管VT3截至，发光二极管熄灭。
