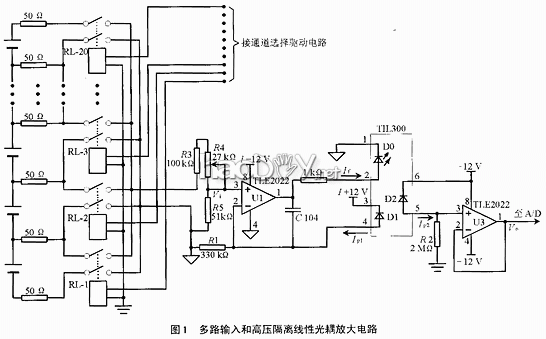

该电路对各路信号举办放大、校正，供A/D转换行使。我们回收线性光耦合放大电路。线性光耦合器件TIL300的输入输出之间能断绝3500V的峰值电压，可以有用地将丈量通道与计较机体系隔分开来，使计较机体系停止丈量通道部门较高电压的危害，对信号放大的线性度也很好。 多路输入和信号调剂电路如图1所示。 图1中TIL300是光泽光耦合器件，得当交换与直流信号的断绝放大，首要技能指标如下： *带宽>200kHz； *传输增益不变度为±0.05%/℃； *峰值断绝电压为3 500V。 C104是0.1μF的独石电容，防备电路发生震荡。TIL300内部D0是发光二极管，其电流事变点If可选为10mA。D1、D2为光敏二极管，它们受D0的引发别离发生电流Ip1和Ip2，其巨细与If有关： Ip1=K1·If Ip2=K2·If 个中K1·If、K2·If表白Ip1,Ip2随If的变革纪律，可称为光耦合函数。因为D1、D2用沟通的工艺作成并与D0封装在一路，因此，它们的光耦合函数的变革纪律相等同等，故可设： K=Ip2/Ip1=(K2·If)/(K1·If) （1） 现实上可以把K看作常数，K的值是TIL300的电气参数，典范值为1。参数取值范畴为0.75～1.25。
U1组成一个负反馈放大器，其同相输入端和反相输入端的电压应近似相称，即满意式（2）： Vi≈Ip1·R1 （2） U3是一个射极跟从器，输入阻抗很高，输出电压Vo守候输入端电压： Vo≈Ip2·R2 (3) 于是高压断绝线性光耦合放大电路的增益可由式（4）计较： Vo/Vi=(Ip2/Ip1)·(R2/R1)=K(R2/R1) (4) 因为被丈量的蓄电池电压是由R3、R4、R5分压后输入U1同相端的，以是 Vi=E·[R5/R3+R4+R5]] (5) E是蓄电池的端电压，由此可得： Vo=K·(R2/R1)·[R5/(R3+R4+R5)·E (6) 式（6）表白Vo与E是线性相关。 I+12V是个独立电源，用于U1和TIL300的输入部门；±12V也是个独立电源，用于U3和TIL300的输出部门。这两个电源的断绝对电路的高压断绝机能有很大影响，应选用电源变压器中两组互相有精采绝缘的线圈来制作。 微型继电器输入端串接的50Ω电阻是丈量回路中的限流电阻、防备不测短路或绝缘不良发生过大电流销毁器件或破损蓄电池。因为U1运算放大器的输入阻抗很高，50Ω限流电阻对丈量精度无影响。这些限流电阻应选择功率值大于1W的金属膜电阻。 调理电位器R4可以顺应差异端电压的蓄电池。 限于篇幅，其余电路不再先容。 现实运行表白，该电路整修体系运行状况精采。 (责任编辑：admin) |
