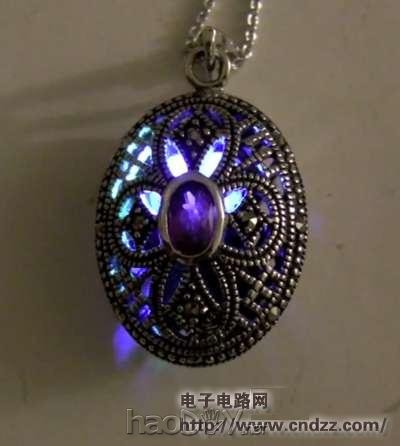

这个微处理器控制的美丽吊坠是个上佳的礼物。这篇教程里有制作的详细信息，你还能学到给PICAXE-08单片机编程所需的基础知识，并且怎样从只有1个PWM通道的芯片里魔术般地变出第二个和第三个来。
如你所想，在宝石的内部藏着一个微处理器。这个微处理器和一个RGB三色LED产生了所有的灯光效果。在这个简单的项目里我选用了PICAXE-08。 为什么是这一款单片机呢？因为它对初学者最为友好。它不需要任何复杂的编程，很便宜，使用Basic语言就行。Basic被大多数人认为是最简单的编程语言。 3、搞定PICAXE-08编程器
首先需要给单片机编程，我们需要下面这些部分： 一个PICAXE-08单片机。让人惊奇的是这样一块先进的集成电路只卖3美元！ 一块面包板。 10K电阻和22K电阻。我建议你从网上买电阻包，大多数常用电阻都能在里面找到。 一个DB-9接口（串口母口）或者3根线。如果你把线的末端扭出一个小圈再套在串口的插针上，就能形成不错的连接，套上热缩管连接会更为可靠。一个专门的DB-9接口会更好用。 一些用在面包板上的导线（单芯线，不是多股线） 如果你的计算机没有串口(事实上如果有一台有串口的老爷机反而让我惊奇），你就需要一个USB-RS232的转接线，这东西应该挺常用的。 常见的共阴极RGBLED。RGBLED将红，绿，蓝色的LED组合在单一封装里，所以有四个引出脚。一个共同的阴极引脚，每个LED的阳极一个单独的引脚。 搞到它们之后按照电路图组装起来。 4、组装编程器

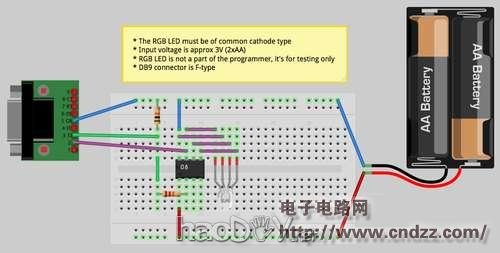

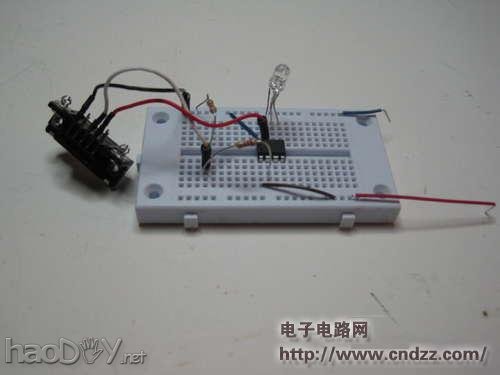

这是组装时的样子。（看起来和面包板上的实验电路略微不同，但是电路其实是一样的。） 注意下面几点：RGB LED必须是共阴极的，不是共阳极的，不是两个引脚自动闪烁的那种，这非常重要。 输入电压大约3V（2节5号电池）。PICAXE-08的标称工作电压是4.5V，特别是编程的时候要求稳定电压。但是我发现即使在两节充电电池的2.8V电压下它也能工作，甚至还能编程！ RGB LED不是编程器的一部分，只有最终的制作需要它。但是在编程的时候也不需要拿走。 DB9插头买母口，就是有洞的那种。 5 、下载集成开发环境

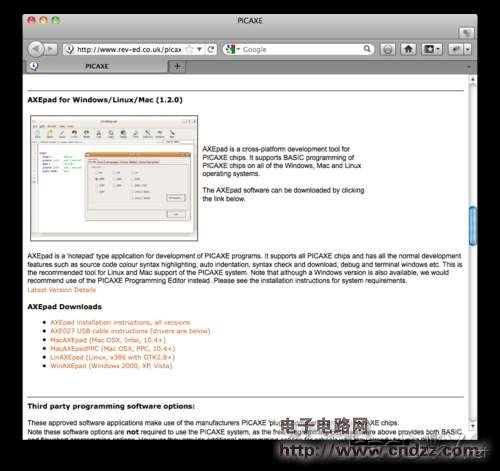

接下来你需要下载PIXAXE集成开发环境。这个页面里有一大堆（）。我个人喜欢多平台的AXEpad软件，但如果你喜欢漂亮图形界面的话，可以考虑PICAXE Programming Editor Software。这两款软件个人使用都是免费的。 6、编写程序 单片机的妙处是可以自己写程序实现各种各样的效果，但如果你只是个初学者，可以从我给的示例开始，把下面的代码复制到IDE窗口。 这个代码的重点在于，RGB LED的每一种颜色独立变暗。这通常通过PWM功能实现，多数微处理器有专门的PWM控制器来产生这种信号。但是PICAXE-08只有一个PWM通道，所以这里通过软件产生3路独立的PWM信号。 可以直接在这里下载到写好的程序： 7、配置AXEpad软件

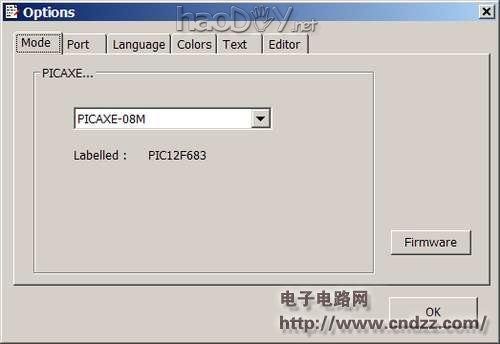

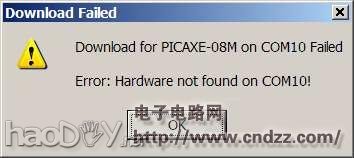

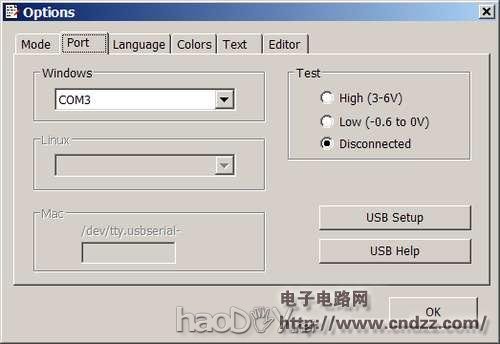

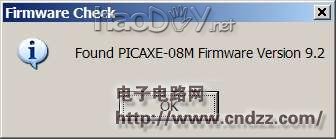

现在把组装好的编程器通过USB-RS232转接线连上电脑。查看AXE-pad里的View->Options菜单，打开Port列表并选择最后一项。 现在切换到Mode选项卡，然后选择PICAXE-08M芯片。点击Firmware按钮，几秒钟之后就会弹出窗口报告连接是否成功。 如果出现错误对话框，换一个端口。 （译注：可以到设备管理器里查看转接线的端口编号） 8、编程并烧写芯片

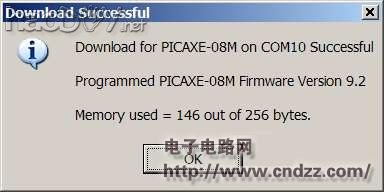

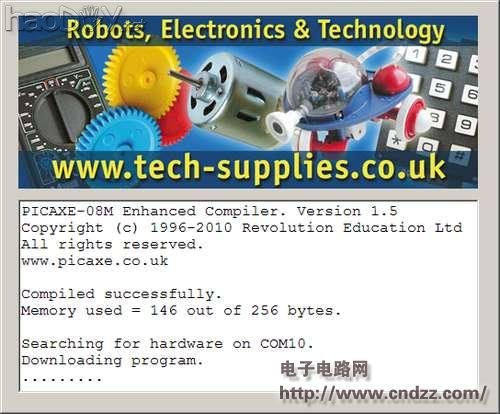

现在一切准备就绪，按下工具栏上的Program按钮，一个新的窗口会弹出来向你报告进度。几秒钟之后窗口消失，弹出一个对话框报告编程的结果。 所有过程一切正常的话LED就开始像呼吸灯一样变色闪动了。不是这样的话，请参看故障排除指南。 这里你能看到我的程序只用了256个字节中的146个，这意味着还有充足的空间来添加其他效果。你可以自行编写独一无二的变色程序：-） 9、将所有部件装进吊坠里

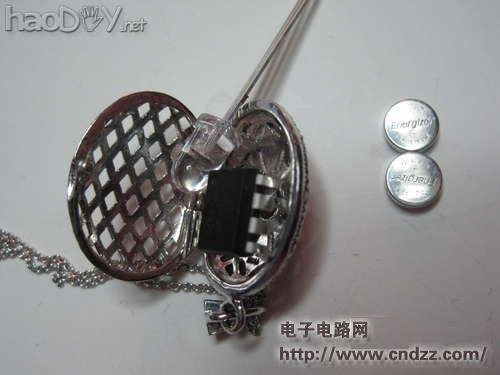

电路工作十分正常，可以把它们全部打包塞进吊坠里了。这时候我们遇到了一个小问题，单片机，LED和一对小钮扣电池加起来体积还是太大，所以有必要做一点加工。 10、 打磨LED

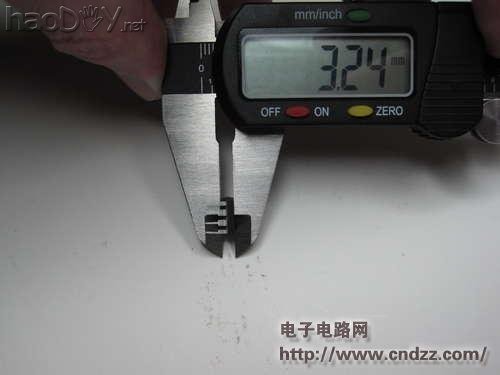

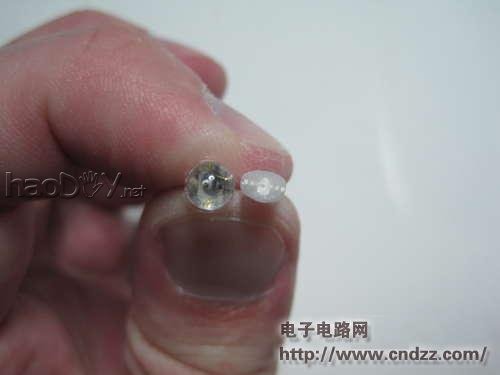

如你所见，所有东西保持原状的话是装不下的，所以有些活需要交给砂纸和锉刀来干。磨去LED上所有发光芯片和引线之外的塑料，在得到好结果之前我磨坏了3个LED，但是打磨后的袖珍LED体积非常可喜，多谢砂纸。 （译注：嗯也可以买到贴片的RGB LED） 11、 打磨单片机

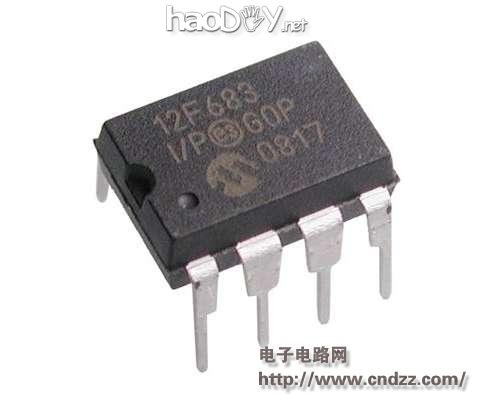

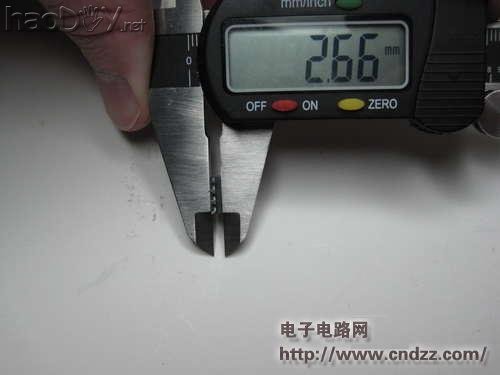

单片机的体积可以从两个方面想办法。你可以每边磨掉约半毫米的塑料。在加工之前标记以下第一个引脚的位置，因为打磨口定位标记会消失。这么做之后原先的DIP封装大小变得非常类似SOIC封装。也可以一开始就用SOIC封装的PICAXE-08，但是它不太适合面包板调试。 12、组装

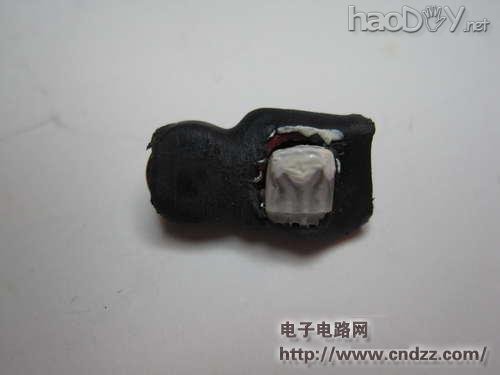

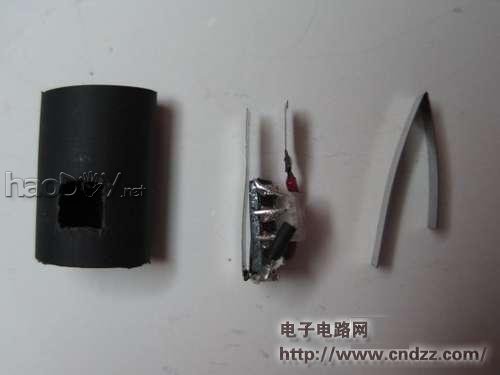

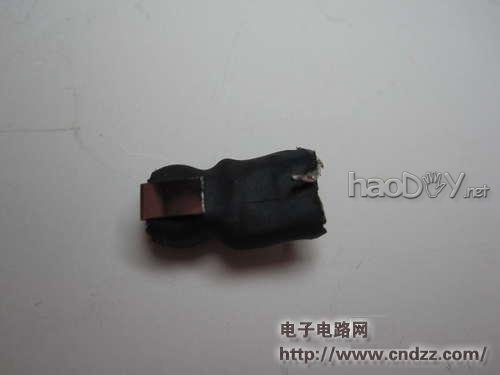

加上两个电池，用热缩管把所有的电路包在里面。白色涂料能散射LED光源使其更加均匀。 13 添加开关

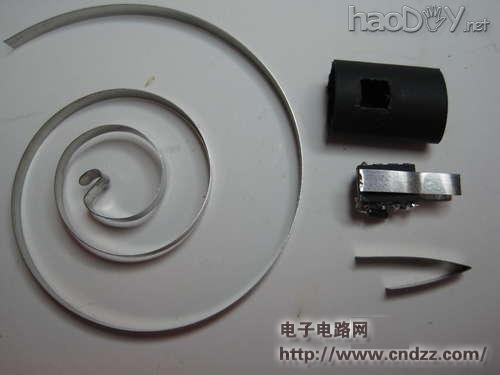

这个电路怎么能没有开关呢？剪断电池到单片机的电源线了，引出两个线头。吊坠本身是金属制品，所以只要把电路部件放进吊坠，外壳就会短路线头，给单片机供电。 14、大功告成

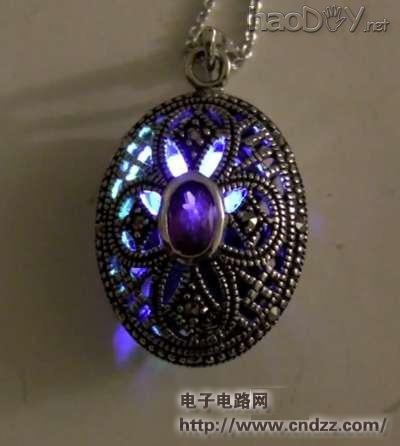

我的工作结束了，但是你的正有待开始。不同的程序参数将会让灯光按不同的方式变化，在之后的制作里我还将升级这个制作，讲解怎样让灯光的变化和外界互动。 （译注：紫色的发光宝石随着时间慢慢变得漆黑....嗯我什么都没说）
