制作超级简单的无线输电LED灯,真的只需5个步骤!

时间:2017-05-12 19:00来源:本站 作者:haodiy 点击:
本文将告诉你怎样制作一个属于自己的无线LED灯。该版本采用了强大的高频开关晶体管(BD139),强大的晶体管可以提升效果。所谓越强责任也越大。因此,使用这种装

本文将告诉你怎样制作一个属于自己的无线LED灯。

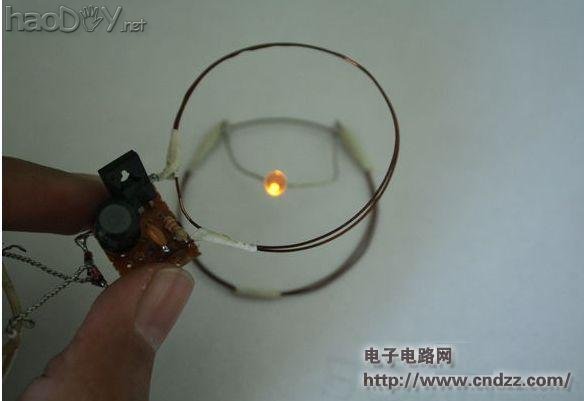

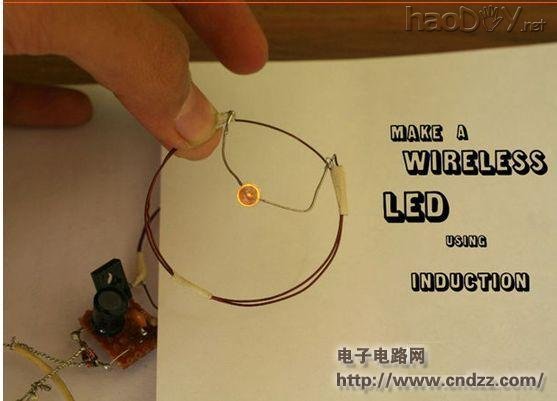

制作超级简单的无线输电LED灯,真的只需5个步骤!


该版本采用了强大的高频开关晶体管(BD139),强大的晶体管可以提升效果。所谓“越强责任也越大”。
因此,使用这种装置需要非常谨慎,不能在任何敏感电子设备附近使用(特别是硬盘驱动器),因为它是能够产生高频率环境,这很容易破坏你的小工具!而与变压器的工作采取适当的安全措施,并使用绝缘套管,因为可能会存在触电的危险。 (而不是使用电源适配器或电池)。
这个无线LED灯制作很简单,而且可用于展示和研究电磁感应的原理。制作材料也很容易得到。

材料:
1. 2 x 2匝线圈
2. 33k电阻
3.一个100nF的电容(代码:104)
4.100μH(微亨)电感
5.一个LED(红/橙/红贴片效果最好)
6.BD139晶体管(或同样功能的)
7.桥式整流器(选购我用的1N4148二极管)
8.一个穿孔板(3x3cm)
9. 电线,锡,电源(6-12V)

第一步:收集材料

制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!

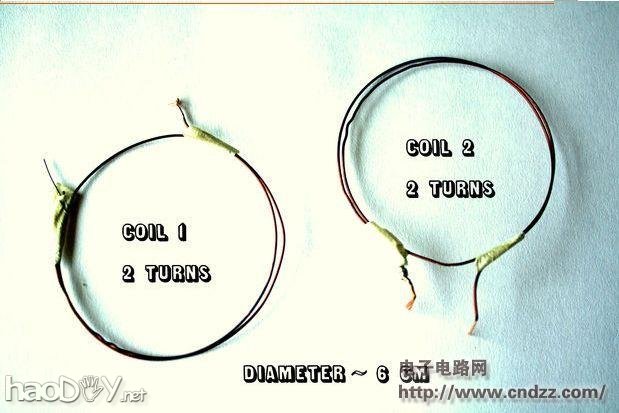

1.线圈可以利用旧的磁环
2.晶体管(BD139),电阻器(33K - 橙色//橙色//橙色)和电容(100nF的 - 104)是相当常见的,可以从当地的电子店购买。

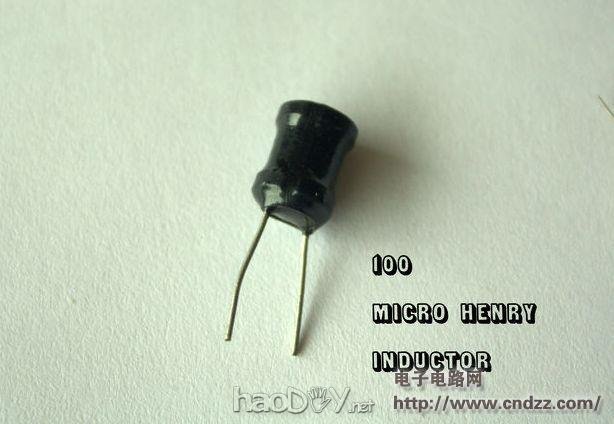

3.电感可以从旧电路板拆解,也可以通过线圈绕在铁氧体磁芯制成。
4.做一个小型桥式整流器。

第二步:迷你桥式整流器

制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!

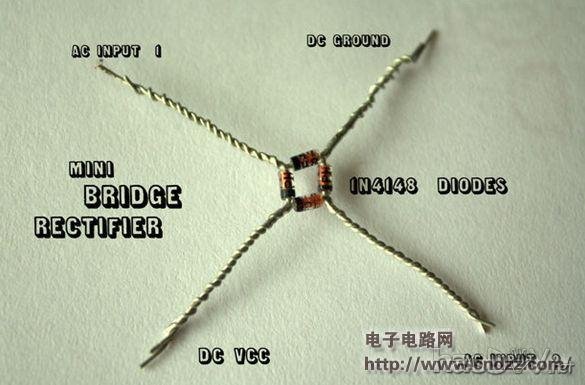

您需要4个1N4148二极管。

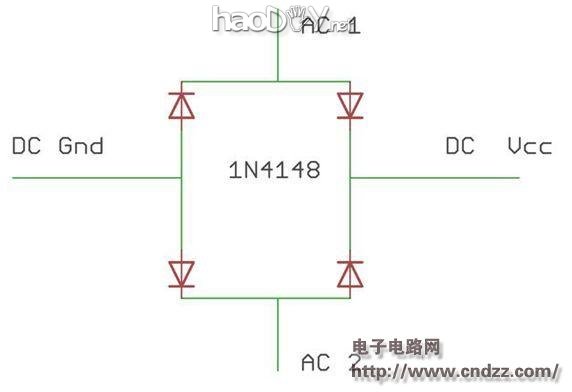

1.按照原理图一个接一个的连接4个二极管。
2.拧线(注意二极管的极性,黑线表示负极)。
3.焊接在一起。
4.这样,整流桥已经做好了。
我用了一个整流桥,因为我用的交流电源(6-12V),但你可以跳过这步,只要使用电池就行。




第三步:焊接电路

制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!

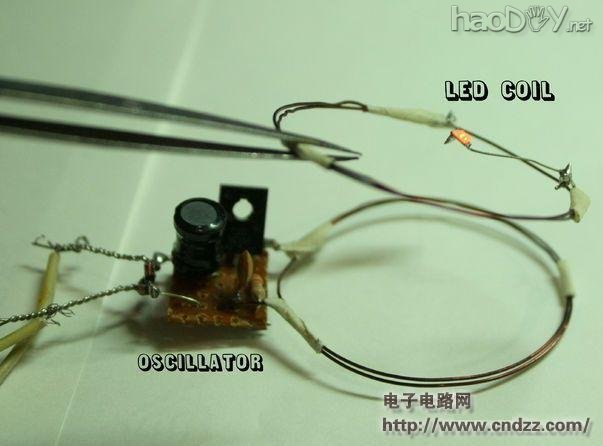

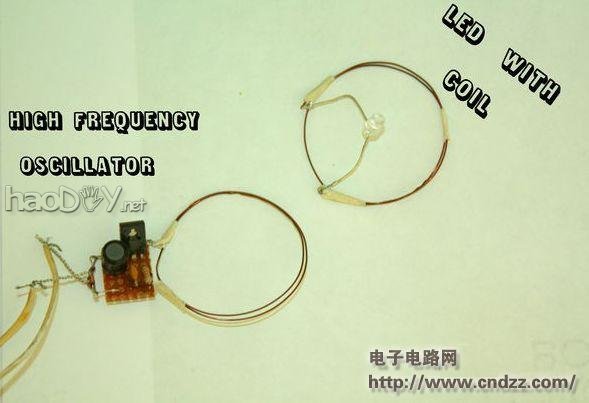

振荡电路:

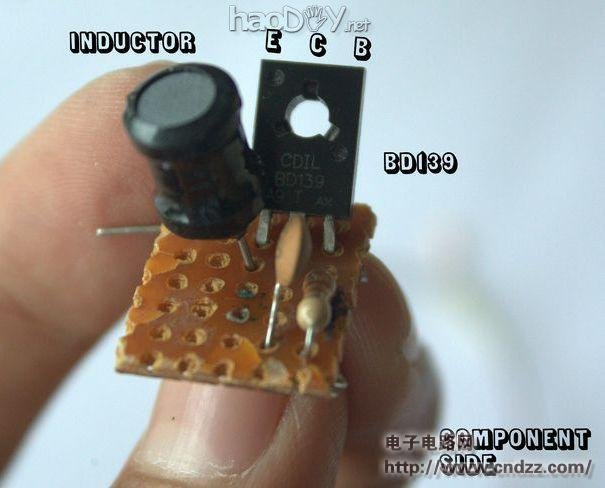

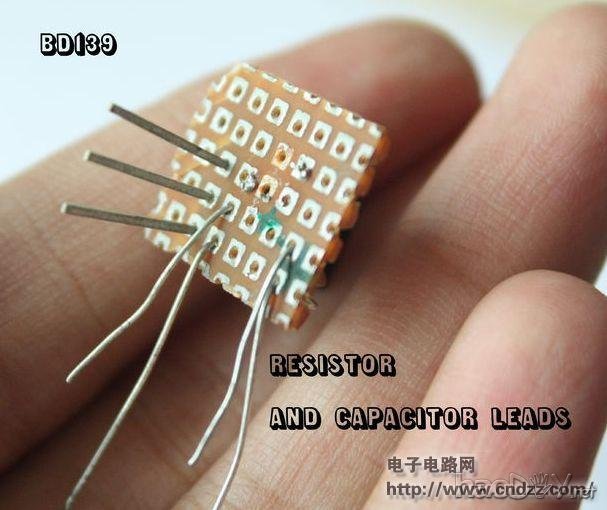

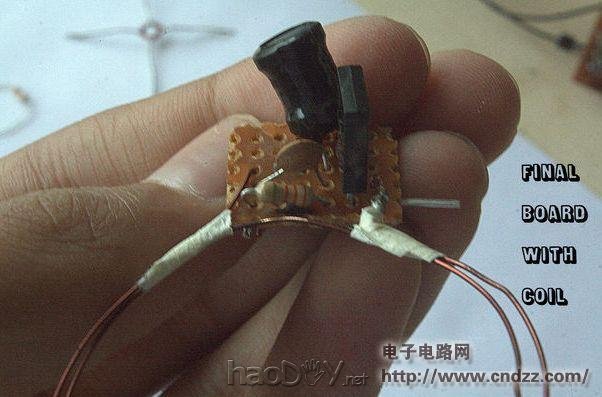

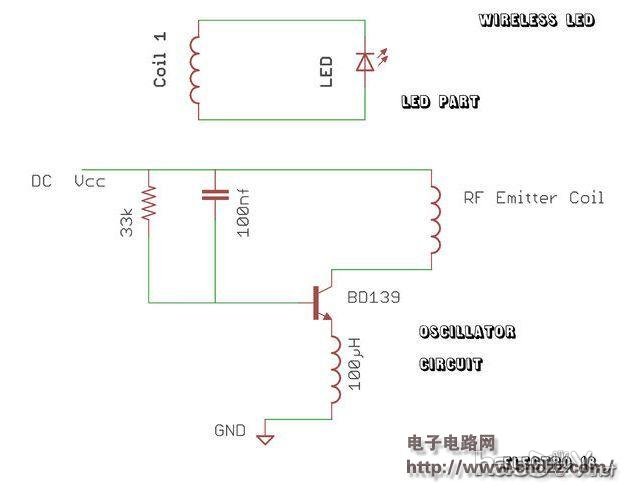

1.按照原理图焊接电路,如图所示。(在穿孔板上)
2.你也可以在面包板上制作。
3.焊接线圈的时候要小心,尽量不要使它变形。它的形状必须是完美的圆形,且在一个平面。

LED部分:

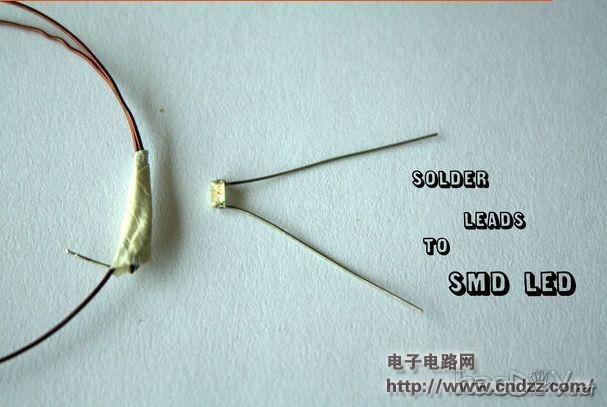

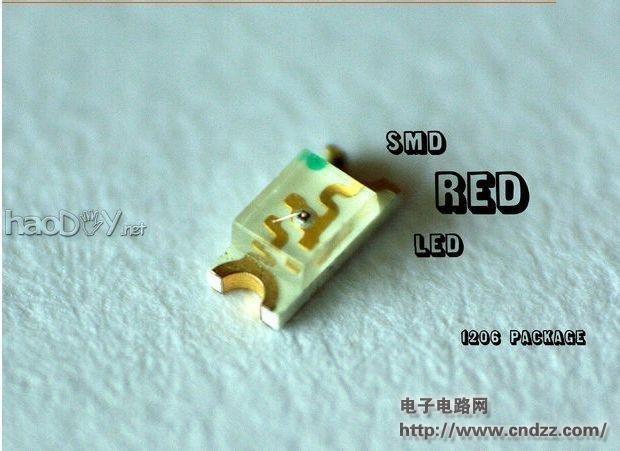

1.如果你用的是贴片LED,就要在焊盘上焊一对引线。
2.如果你用的是插件LED,直接将引角焊在线圈上就行(不需要关心极性)。

第四步:加工

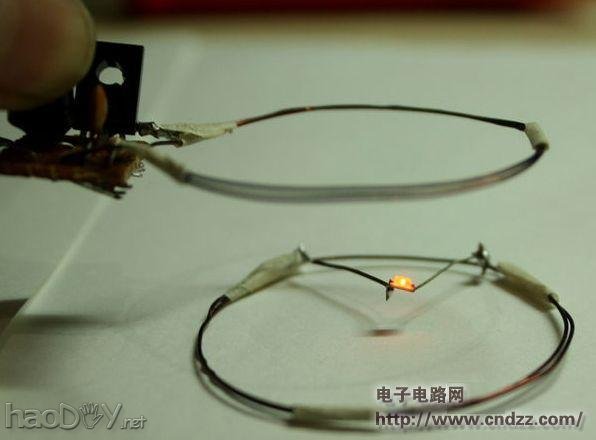

该制作主要适用于相互感应的原理。磁通量是由发射器线圈产生,连结到次级线圈(线圈与LED),因此,线圈中产生电磁场。

第五步:测试并排除故障

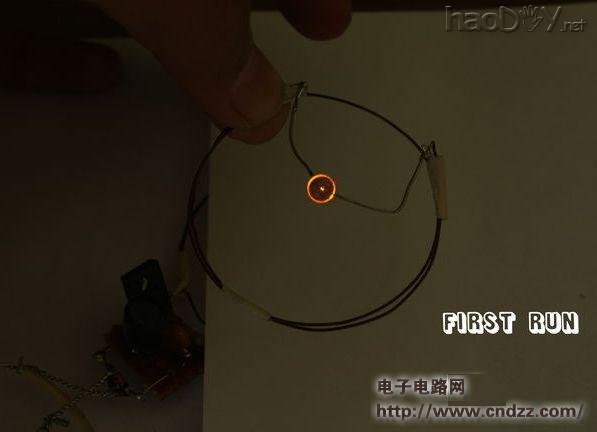

制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!





制作超级简单的无线输电LED灯,真的只需5个步骤!

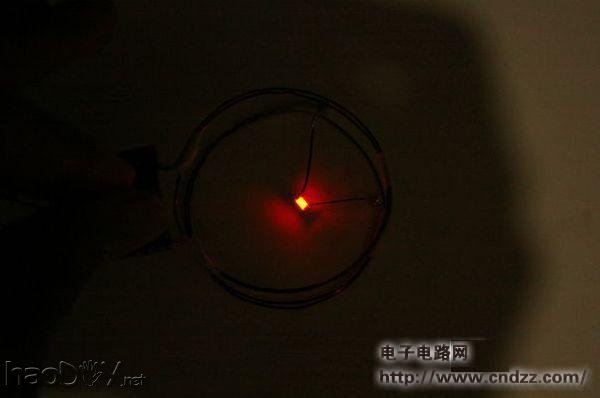

电路测试:
1.把振荡器连到直流电源上(6-12V 根据您的晶体管决定)
2.将驱动线圈放在稳定的平面上。
3.按住LED线圈使得两个线圈在平行平面。
4.把LED线圈靠近振荡线圈(不要接触)
5.该晶体管的温度可能会上升一点,但没关系!
6.成功。

故障排除:
1.检查焊接接头。
2.避免振荡器电路板有任何不良接触。
3.确保该线圈是圆形的,并且不变形。
4.保持线圈在最佳距离。
5.如果线圈有点倾斜,那么LED发光不会这么明亮。
